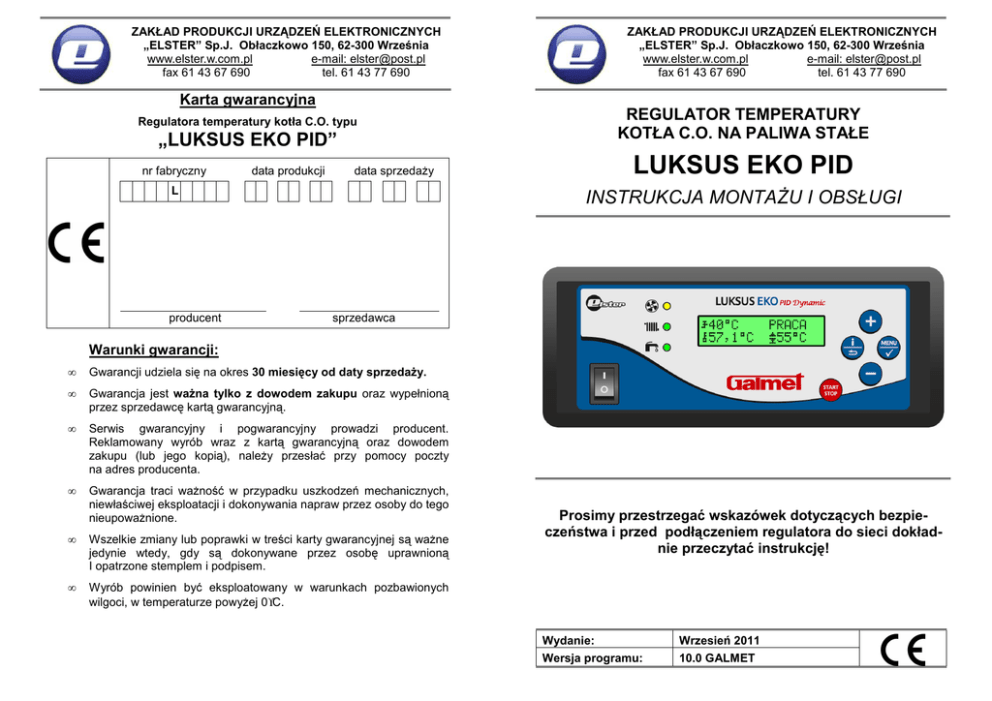

Karta gwarancyjna
Regulatora temperatury kotła C.O. typu
„LUKSUS EKO PID”
nr fabryczny
data produkcji
data sprzedaży
L
producent
REGULATOR TEMPERATURY
KOTŁA C.O. NA PALIWA STAŁE
LUKSUS EKO PID
INSTRUKCJA MONTAŻU I OBSŁUGI
sprzedawca
Warunki gwarancji:
•
Gwarancji udziela się na okres 30 miesięcy od daty sprzedaży.
•
Gwarancja jest ważna tylko z dowodem zakupu oraz wypełnioną
przez sprzedawcę kartą gwarancyjną.
•
Serwis gwarancyjny i pogwarancyjny prowadzi producent.
Reklamowany wyrób wraz z kartą gwarancyjną oraz dowodem
zakupu (lub jego kopią), należy przesłać przy pomocy poczty
na adres producenta.
•
Gwarancja traci ważność w przypadku uszkodzeń mechanicznych,
niewłaściwej eksploatacji i dokonywania napraw przez osoby do tego
nieupoważnione.
•
Wszelkie zmiany lub poprawki w treści karty gwarancyjnej są ważne
jedynie wtedy, gdy są dokonywane przez osobę uprawnioną
I opatrzone stemplem i podpisem.
•
Wyrób powinien być eksploatowany w warunkach pozbawionych
wilgoci, w temperaturze powyżej 0°C.
Prosimy przestrzegać wskazówek dotyczących bezpieczeństwa i przed podłączeniem regulatora do sieci dokładnie przeczytać instrukcję!
Wydanie:
Wersja programu:
Wrzesień 2011
10.0 GALMET
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
VIII. Karta napraw gwarancyjnych
ZPUE ELSTER Sp.J.
62-300 Września Obłaczkowo 150
oświadcza na swoją wyłączną odpowiedzialność, że wyrób
REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID
wyprodukowany po dniu 22 czerwca 2007 r.
Data przyjęcia
do którego odnosi się niniejsza deklaracja, jest zgodny z poniższymi
dyrektywami:
• Dyrektywa niskonapięciowa 2006/95/EC
• Dyrektywa kompatybilności elektromagnetycznej 2004/108/EC
i normami:
- PN-EN 60730-1:2002+A1:2006+A12:2004+A13:2005+A14:2006
- EN 60730-1:2000+A1:2004+A12:2003+A13:2004+A14:2005
- PN-EN 60730-2-9:2006
- EN 60730-2-9:2002+A1:2003+A11:2003+A2::2005+A12:2004
- PN-EN 61000-3-2:2007
- EN 61000-3-2:2006
- PN-EN 61000-3-3:1997+A1:2005+A2:2006+IS1:2006
- EN 61000-3-3:1995+A1:2001+A2:2005+IS1:2005
Data wydania
w związku z Dyrektywą 2004/108/EC i Dyrektywą 2006/95/EC
Opis usterki
- 07
Pieczęć serwisu
Deklaracja zgodności
2
19
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
VII. Warunki pracy.
Temperatura otoczenia
0 - 40 C
Napięcie zasilania
230 V, 50 Hz
Pobór mocy przez regulator
4W
Moc znamionowa podłączonych urządzeń
370 VA
Obciążalność wyjść:
Pompa cyrkulacyjna C.O.
100 VA
Pompa ładująca zbiornik C.W.U.
100 VA
Dmuchawa
160 VA
Stopień ochrony
IP 30
UWAGA! URZĄDZENIE ELEKTRYCZNE POD NAPIĘCIEM.
Wskazówki bezpieczeństwa:
1. Podczas podłączania regulatora należy wziąć pod uwagę lokalne
warunki i przepisy dotyczące zaopatrzenia w energię elektryczną.
2. Instalacje elektryczne powinna wykonywać osoba posiadająca odpowiednie uprawnienia, przy wyjętej wtyczce zasilającej urządzenie
z gniazda sieci zasilającej.
3. Z uwagi na bezpieczeństwo pracy w trakcie obsługi , a także na zakłócenia elektromagnetyczne sieci energetycznej, które mogą mieć
wpływ na pracę układu (objawiające się między innymi błędami pomiaru temperatury), należy bezwzględnie regulator podłączyć do gniazda
sieci wyposażonego w prawidłowo podłączony styk ochronny !!! Niezastosowanie się do powyższego spowoduje utratę gwarancji !!!
4. Przed pierwszym uruchomieniem regulatora należy sprawdzić skuteczność zerowania dmuchawy i pomp.
5. Przewód zasilający nie może być naprawiany. Ewentualna wymiana
przewodu zasilającego powinna być wykonana jedynie u producenta
lub przez odpowiedniego serwisanta!
6. Dla bezpiecznej eksploatacji kotła zasypowego bezwarunkowo konieczne jest podłączenie i prawidłowe zamocowanie wyłącznika termicznego dmuchawy. Brak tego zabezpieczenia może skutkować utratą
gwarancji.
Podczas wyładowań atmosferycznych napięcie związane z przepływem prądu piorunowego może osiągnąć wartość nawet do
300 kV, uszkadzając urządzenia elektroniczne. Pamiętaj o odłączeniu regulatora oraz innych urządzeń od sieci zasilającej podczas burz i nieobecności w domu.
18
3
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
•
Spis treści
I. Opis ogólny
5
II. Panel sterowania.
7
III. Użytkowanie pieca, dobór parametrów.
8
1. Rozpalanie w kotle................................................................8
2. Dokładanie opału do kotła, podgląd jakości spalania............8
3. Dobór parametrów. ...............................................................8
4. Uzyskanie dodatkowych informacji o pracy kotła. ...............11
IV. Zasada działania regulatora.
11
1. Działanie dmuchawy. ..........................................................12
2. Działanie pompy obiegowej C.O. ........................................12
3. Działanie pompy ładującej zbiornik C.W.U..........................12
4. Współpraca z regulatorem pokojowym. ..............................13
V. Stany alarmowe i obsługa błędów.
14
VI. Przyłączenie regulatora do instalacji C.O.
15
1. Montaż elektryczny. ............................................................15
2. Przykładowy schemat instalacji...........................................17
VII. Warunki pracy.
18
VIII. Karta napraw gwarancyjnych
19
Karta gwarancyjna
20
4
żyły przewodu przyłączeniowego podłączyć do zacisków 1 i 2 (dostarczanego na życzenie klienta) wtyku typu XLR;
• wtyk podłączyć do odpowiedniego gniazda w panelu czujników.
Uwaga! Gniazda czujników posiadają zabezpieczenia przed przypadkowym wysunięciem wtyczki. W celu wyjęcia wtyku czujnika z gniazda
należy nacisnąć w gnieździe przycisk oznaczony napisem „PUSH”.
Nieprawidłowe wyjmowanie wtyku może spowodować uszkodzenie gniazda lub mocowania obudowy panelu.
2. Przykładowy schemat instalacji.
17
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
•
a) Dmuchawa:
zakończony wtykiem typu IEC przewód dmuchawy podłączyć do gniazda
w puszce dmuchawy
b) Pompy i przewód sieciowy
•
jeden koniec dołączonego oddzielnie przewodu do pompy C.O. (opcjonalnie również przewodu do pompy C.W.U.), zakończony wtykiem typu
IEC, podłączyć do odpowiedniego gniazda pompy w panelu zasilania
pomp
• drugi koniec tego przewodu, zakończony żyłami niebieską, brązową
i żółto-zieloną (zero ochronne), podłączyć do odpowiednich zacisków
w puszce przyłączeniowej pompy
• przewód sieciowy włożyć do gniazda sieci 230V dopiero po podłączeniu wszystkich pomp i czujników
Uwaga! Zaleca się stosowanie fabrycznych przewodów z wtykami IEC.
Przed wyjęciem wtyku z gniazda należy drugą ręką przytrzymać obudowę aby uniknąć uszkodzenia mocowania panelu do obudowy kotła.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
I. Opis ogólny
„Luksus EKO PID” jest uniwersalnym regulatorem temperatury
wody w kotłach centralnego ogrzewania ze sterowaniem nadmuchowym, opalanych węglem, miałem węglowym, węglem brunatnym,
drewnem, peletami itp. Zapewnia ekonomiczną i automatyczną pracę
całej instalacji, sterując nadmuchem, pompą obiegową C.O. oraz pompą ładującą zasobnik C.W.U.
Zastosowany w regulatorze zmodyfikowany algorytm regulacji PID
Dynamic automatycznie steruje mocą nadmuchu , a co z tym idzie oddawaną przez kocioł mocą, na podstawie pomiaru zmian temperatury kotła w stosunku do temperatury zadanej oraz temperatury spalin. Zaletą tego sterowania jest stabilne utrzymywanie zadanej temperatury dla kotła, niezależne od
chwilowych zmian odbieranej mocy.
Zastosowanie czujnika temperatury spalin pozwala dodatkowo ograniczyć straty kominowe oraz emisję do atmosfery szkodliwych tlenków azotu
(NOx). Aktualna temperatura spalin podczas ROZPALANIA wyświetlana jest
na głównym ekranie, natomiast w fazie PRACY dostępna jest do podglądu
w ekranach informacyjnych (patrz pkt. III.4). Dodatkowo, jeżeli w PRACY
zadziała ograniczenie temperatury spalin, na głównym ekranie pojawi się
symbol
.
Wyniki pomiarów dokonanych na kotle typu KWRUZ22, sterowanym
regulatorem LUKSUS EKO PID, przedstawione są poniżej.
c) Czujniki
Czujnik temperatury zasobnika C.W.U. (opcja):
• zakończony wtykiem typu XLR koniec przewodu czujnika podłączyć
do odpowiedniego gniazda czujnika C.W.U. w panelu czujników;
• czujnik włożyć do odpowiedniego otworu w zbiorniku C.W.U.;
Termostat pokojowy (opcja):
Uwaga! Do przyłączenia zalecane jest zastosowanie przewodu
w formie skrętki, kolejność przyłączenia (1,2) nie jest istotna.
• termostat należy zainstalować na ścianie wewnętrznej, około 1,5 m
nad podłogą, w miejscu nienarażonym na przypadkową cyrkulację
powietrza, z dala od elementów grzewczych;
16
5
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
3
ciągły
4 BŁĄD CZUJNIKA ciąC.W.U.
gły
5 Brak reakcji na
brak
działania użytkownika lub błędy na
ekranie
6 Regulator przechodzi brak
BŁĄD PAMIĘCI
w podtrzymanie po
osiągnięciu temperatury kotła 40°С
błąd pamięci regulatora
uszkodzony czujnik C.W.U.
zawieszony system mikroprocesorowy z powodu
zakłóceń
Złe połączenie z Sprawdzić połączenie lub
termostatem poko- wyłączyć
współpracę
jowym przy włączo- z termostatem pokojowym
nej współpracy z tym
urządzeniem
7 Dmuchawa lub
brak uszkodzony układ
pompa nie wyłąsterowania pompy
czają się
lub dmuchawy
8 Regulator nie dzia- brak przepalona wkładła
ka bezpiecznika
Ponieważ regulator LUKSUS EKO PID nie posiada możliwości wyłączenia algorytmu PID, poniżej przedstawiono wyniki pomiarów tego samego
kotła ze standardowym regulatorem.
skontaktować się z serwisem
Wymienić czujnik
C.W.U.
wyłączyć i ponownie
włączyć regulator
skontaktować się z serwisem
wymienić wkładkę bezpiecznika pod klapką
przyłączeniową
Jeżeli użytkownik stracił kontrolę nad procesem spalania ze względu
na dobór nieodpowiednich parametrów, to należy wyłączyć regulator wyłącznikiem
i ponownie go załączyć trzymając jednocześnie wciśnięty przy-
cisk
aż do pojawienia się na wyświetlaczu napisu „NASTAWY PRODUCENTA”. W ten sposób zostaną przywrócone domyślne nastawy producenta dostosowane do wymagań producenta kotła.
Uwaga! Jeżeli po wykonaniu wyżej wymienionych czynności
regulator nie wróci do normalnej pracy, należy skontaktować się telefonicznie z producentem pod numerem 61 437 76 90.
VI. Przyłączenie regulatora do instalacji C.O.
Uwaga! Instalacji powinna dokonywać osoba posiadająca odpowiednie uprawnienia, przy wyjętej wtyczce zasilającej urządzenie
z gniazda sieci zasilającej! Z uwagi na zakłócenia elektromagnetyczne
sieci energetycznej, które mogą mieć wpływ na pracę układu, a także
na bezpieczeństwo pracy w trakcie obsługi, należy bezwzględnie regulator podłączyć do sieci z przewodem zerującym. Pompy i dmuchawa
wymagają prawidłowego zerowania!.
Ewentualna wymiana przewodu zasilającego powinna być wykonana jedynie w specjalistycznym serwisie!
1. Montaż elektryczny.
6
Przewody zasilające pomp oraz czujniki podłączyć wg następującej
procedury:
15
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
V. Stany alarmowe i obsługa błędów.
W zależności od wskazań i stanu czujników regulator może podejmować działania odbiegające od normalnego stanu pracy, zgłaszając przy
tym ewentualnie komunikat na wyświetlaczu z numerem błędu i informując
sygnałem dźwiękowym.
a) Przechłodzenie kotła – temperatura płaszcza poniżej 6°°C.
Jeżeli wskazania czujnika temperatury płaszcza spadną poniżej 6°C,
to zostaną włączone wszystkie pompy. Wymuszony obieg wody w instalacji
uniemożliwi jej zamarznięcie. Dmuchawa pracuje wg trybu pracy.
b) Przegrzanie kotła – temperatura płaszcza powyżej 92°°C.
Na ekranie wyświetlany jest komunikat błędu PRZEGRZANIE WODY i generowany jest przerywany sygnał dźwiękowy. Wyłączona zostaje
dmuchawa a włączone wszystkie pompy w celu schłodzenia kotła.
c) Przegrzanie kotła – temperatura na wyjściu powyżej 95°°C.
Jeżeli temperatura wody w płaszczu i na wyjściu kotła podnosi się
dalej pomimo zgłoszonego alarmu PRZEGRZANIA WODY (np. z powodu
uszkodzenia sterownika) i dmuchawa pracuje nadal, zamontowany na wyjściu kotła czujnik termiczny powoduje odcięcie dopływu prądu do dmuchawy.
d) Wygaszenie pieca np. z powodu braku paliwa.
Regulator kontroluje obecność żaru w palenisku mierząc zmiany
temperatury płaszcza. Jeżeli temperatura płaszcza spadnie o 10°C od TEMPERATURY ZADANEJ. i nie wzrośnie przez czas określony parametrem
[12] CZAS WYGASZANIA, regulator samoczynnie przejdzie do trybu WYGASZANIA, wyłączając dmuchawę. Możliwość automatycznego WYGASZENIA jest blokowana przez czas 2 godzin od rozpalenia kotła.
e) Uszkodzenie czujnika płaszcza.
Na ekranie wyświetlany jest komunikat BŁĄD CZUJNIKA KOTŁA
i generowany jest ciągły sygnał dźwiękowy. Wyłączona zostaje dmuchawa
a włączone wszystkie pompy.
f) Uszkodzenie czujnika C.W.U.
Na ekranie wyświetlany jest komunikat BŁĄD CZUJNIKA C.W.U.
i generowany jest ciągły sygnał dźwiękowy. Dmuchawa pracuje normalnie
a pompy pracują tak, jak w trybie bez czujnika C.W.U.
Zestawienie błędów sygnalizowanych przez regulator
Komunikat na
SyPostępowanie użytPrzyczyna
wyświetlaczu
gnał
kownika
1
cią- uszkodzony czujwymienić czujnik temBŁĄD CZUJNIKA
gły
nik temperatury
peratury
KOTŁA
płaszcza
2
prze temperatura wody
obserwować temperaPRZEGRZANIE
rywa w płaszczu przekro- turę płaszcza, sprawczyła 92 °C
WODY
ny
dzić czy dmuchawa się
wyłączyła
14
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
II. Panel sterowania.
Rys. 1. Widok panelu sterowania.
. Na początku wyRegulator załączamy do sieci włącznikiem
świetlona zostanie wersja oprogramowania oraz przeprowadzony zostanie
test dmuchawy i pomp, po czym wyświetlony zostaje ekran główny. W górnym wierszu ekranu z lewej strony wyświetlana jest aktualna temperatura
CWU a z prawej bieżący tryb pracy. W dolnym wierszu z lewej strony wyświetlana jest bieżąca temperatura wody w kotle a z prawej temperatura
zadana.
Kontrolki pokazują odpowiednio:
pracę dmuchawy,
pracę pompy cyrkulacyjnej centralnego ogrzewania (C.O.).
pracę pompy ładującej ciepłej wody użytkowej (C.W.U.).
Działanie poszczególnych przycisków:
uruchamianie i zatrzymywanie procesu spalania,
przejście do edycji parametrów lub zatwierdzenie zmian,
uzyskanie informacji o pracy kotła lub anulowanie zmian,
zwiększanie TEMPERATURY ZADANEJ lub wartości parametru,
zmniejszanie TEMPERATURY ZADANEJ lub wartości parametru.
7
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
III. Użytkowanie pieca, dobór parametrów.
1. Rozpalanie w kotle.
•
•
•
Rozpalić nagromadzony opał.
Jeżeli układ znajduje się w trybie WYGASZANIA, nacisnąć przycisk
. Regulator przejdzie do trybu ROZPALANIA, załączając
równocześnie dmuchawę. Po osiągnięciu temperatury o 10°C niższej od
TEMPERATURY ZADANEJ regulator przejdzie do trybu PRACY.
Podczas rozpalania, w górnym lewym rogu ekranu, zamiast temperatury
C.W.U. wyświetlana jest aktualna temperatura spalin w kominie.
2. Dokładanie opału do kotła, podgląd jakości spalania.
•
•
•
•
Jeżeli układ znajduje się w trybie PRACY, nacisnąć przycisk
.
Regulator przejdzie do trybu WYGASZANIA (wyłączona zostanie
dmuchawa).
Otworzyć drzwiczki.
Uzupełnić paliwo w piecu / sprawdzić jakość spalania opału.
Zamknąć drzwiczki.
•
Nacisnąć ponownie przycisk
(powrót do trybu PRACY).
3. Dobór parametrów.
Parametr [*] TEMPERATURA ZADANA jest dostępny bezpośrednio
z pulpitu (p.I). Standardowo parametrem tym ustawiamy temperaturę żądaną
w płaszczu kotła w zakresie 35÷90 [°°C]. W trybie LETNIM ustawiamy w tym
miejscu TEMPERATURĘ ZADANĄ C.W.U.
W celu przejścia do podglądu lub zmiany pozostałych parametrów
,
należy, będąc w ekranie głównym, jednorazowo nacisnąć przycisk
pokaże się wtedy ekran z numerem parametru [1], nazwą parametru
[IL. POWIETRZA PRACY] i jego wartością [65%]. Mrugający kursor przy
numerze parametru oznacza, że możemy w tym momencie wybierać parametr do podglądu lub zmiany. Przyciskiem
metr, a przyciskiem
wybieramy poprzedni para-
następny parametr.
Po wybraniu właściwego parametru w celu jego zmiany należy ponownie
nacisnąć przycisk
. Kursor będzie mrugać przy wartości parametru, co
8
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
ratura wody w kotle przekroczy 40°C, po czym mo żliwość jej wyłączenia
zostaje zablokowana na okres 30 minut.
W trakcie dalszej pracy, warunkiem koniecznym do włączenia tej
pompy jest osiągnięcie przez kocioł temperatury płaszcza na poziomie co
najwyżej 2°C niższym od TEMPERATURY ZADANEJ.
Pompa pozostaje włączona, do czasu osiągnięcia, ustawionej parametrem [4] TEMPERATURA C.W.U., wymaganej temperatury wody w zasobniku. Po osiągnięciu tej temperatury pompa wyłącza się. Pompa włączy
się ponownie, jeżeli temperatura wody w zasobniku spadnie o wartość parametru [11] HISTEREZA CWU poniżej zadanej.
b) Jeżeli podłączony jest czujnik C.W.U. przy aktywnym priorytecie C.W.U.
W trakcie pracy pompy ładującej zasobnik faktyczna TEMPERATURA ZADANA jest przynajmniej o 10°°C wyższa od zadanej TEMPERATURY C.W.U. Po wyłączeniu pompy ładującej TEMPERATURA ZADANA
wraca do poziomu ustawionego przez użytkownika. Na czas ładowania
zasobnika pompa obiegowa C.O. jest wyłączana. Jeżeli temperatura wody
w płaszczu spadnie poniżej temperatury wody w zasobniku C.W.U., wyłączane są wszystkie pompy w celu szybszego podgrzania wody w kotle.
Pompa ładująca jest załączana do czasu osiągnięcia wymaganej
temperatury wody w zasobniku ustawionej parametrem [4] TEMPERATURA
C.W.U. Po osiągnięciu tej temperatury pompa jest wyłączana, a załączana
ponownie, jeżeli temperatura wody w zasobniku spadnie o wartość parametru [11] HISTEREZA CWU poniżej zadanej.
Uwaga!!! W sytuacji awaryjnej, gdy uległ uszkodzeniu czujnik
C.W.U., do czasu wymiany czujnika możliwa jest praca pompy ładującej
zbiornik.
W takim przypadku pompa jest załączana z chwilą, gdy temperatura
płaszcza osiągnie niższą z dwóch temperatur: TEMPERATURY ZADANEJ
I TEMPERATURY CWU, a wyłączy się o 3°C poni żej tego progu.
Należy jednak mieć na uwadze, że zbiornik C.W.U. będzie podgrzewany do temperatury kotła i na czas pracy awaryjnej odpowiednio
ograniczyć TEMPERATURĘ ZADANĄ kotła, aby zapobiec możliwości
poparzenia.
4. Współpraca z regulatorem pokojowym.
Uaktywnienie REGULATORA POKOJOWEGO dokonywane jest
przez instalatora.
Regulator sam dobiera temperaturę kotła odpowiednio do zapotrzebowania na ciepło w granicach pomiędzy temperaturą minimalną określoną
dla kotła a ustawioną przez użytkownika TEMPERATURĄ ZADANĄ.
Temperaturę zadaną w pomieszczeniu ustawia się na termostacie
pokojowym. Jeżeli nie można osiągnąć odpowiedniej temperatury w pomieszczeniu należy zwiększyć TEMPERATURĘ ZADANĄ.
13
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
1. Działanie dmuchawy.
oznacza, że możemy w tym momencie tą wartość zmienić. Przyciskiem
Po naciśnięciu przycisku
regulator przechodzi do trybu ROZPALANIA i dostarcza powietrze z wydajnością zależną od parametru
[2] ILOŚĆ POWIETRZA ROZPALANIA.
W celu automatycznego powrotu do pracy, po każdym wyłączeniu
i ponownym włączeniu regulatora (np. z powodu zaniku zasilania z sieci),
regulator samoczynnie przejdzie do ROZPALANIA jeżeli tylko temperatura
wody w kotle wynosi przynajmniej 30°C. W celu przej ścia, w takim przypadku, do WYGASZANIA należy nacisnąć przycisk
.
Jeżeli temperatura płaszcza osiągnie wartość o 9°C niższą od temperatury zadanej, regulator przechodzi do trybu PRACY. Parametr
[1] ILOŚĆ POWIETRZA PRACY decyduje o wydajności kotła poprzez dostarczenie odpowiedniej ilości powietrza do paleniska. W obszarze od 0 do
10°C poniżej temperatury zadanej ilość dostarczonego do paleniska powietrza dobierana jest automatycznie przez regulator. Jeżeli temperatura wody
w kotle przekroczy ustawioną przez użytkownika TEMPERATURĘ ZADANĄ
o 5°C lub regulator wyliczy najmniejszą wartość sterowania przechodzi
w stan PODTRZYMANIA. Dmuchawa pracuje wtedy okresowo na podstawie
ustawień parametrów [6],[7],[8].
Jeżeli podłączony jest czujnik kominowy, to regulator ogranicza moc
dmuchawy po osiągnięciu przez spaliny granicznej temperatury, ustawionej
przez producenta. Standardowo ograniczanie zaczyna się, gdy temperatura
spalin osiągnie 200°C w PRACY i 300°C w ROZPALANIU.
2. Działanie pompy obiegowej C.O.
Pompa obiegowa jest załączana dopiero po osiągnięciu odpowiedniej temperatury wody w kotle. Warunki temperaturowe załączenia pompy
określane są parametrem [5] TEMPERATURA ZAŁĄCZENIA POMPY C.O.
Wyłączenie pompy następuje, gdy temperatura płaszcza spadnie o 5°C poniżej ustawionego progu.
3. Działanie pompy ładującej zbiornik C.W.U.
Temperatura zadana dla C.W.U. ustawiana jest parametrem nr [4].
Jeżeli TEMPERATURA ZADANA dla kotła jest niższa od TEMPEERATURY ZADANEJ C.W.U. to jako temperatura zadana dla C.W.U. przyjmowana jest TEMPERATURA ZADANA kotła.
W zależności od konfiguracji sterownika pompa może pracować na
dwa sposoby:
a) Jeżeli podłączony jest czujnik C.W.U. w zasobniku bez aktywnego priorytetu C.W.U.
Po ręcznym rozpaleniu kotła przy zimnej instalacji ( temperatura
płaszcza mniejsza od 30°C) pompa ładuj ąca C.W.U. włączy się, gdy tempe12
zmniejszamy wartość parametru, a przyciskiem
zwiększamy.
Aby zatwierdzić wprowadzone zmiany należy nacisnąć przycisk
,
co spowoduje zapisanie zmiany i powrót do wyboru parametru. Aby anulować zmiany należy nacisnąć przycisk
- nastąpi powrót do wyboru parametru bez zapisania zmian. Powrót z ekranu wyboru parametrów do ekranu głównego nastąpi po kolejnym naciśnięciu przycisku
Dostępne są następujące parametry:
.
zakres zmian:
1. ILOSC POWIETRZA PRACY
30÷100 [%]
wartość domyślna: 100%
Ma wpływ na ilość dostarczonego powietrza do paleniska; wartość
tego parametru powinno się dobierać tak, aby jednorazowy wsad opału spalał się jak najdłużej.
2. ILOSC POWIETRZA ROZPALANIA
10÷100 [%]
wartość domyślna: 50%
Parametr ustawia ilość dostarczonego powietrza do paleniska podczas rozpalania kotła. Wartość tego parametru powinno się zmieniać w zależności od gatunku i jakości paliwa. Przykładowo:
−
dla drewna, pelet itp. :
20-30 %
−
dla węgla:
40-60 %
−
dla miału:
70-100 %
3. TRYB LETNI
wyłączony/włączony
wartość domyślna: wyłączony
Włącza lub wyłącza pracę kotła w trybie LETNIM. Przejście na tryb
LETNI powoduje całkowite wyłączenie pompy centralnego ogrzewania i pracę tylko pompy w obiegu ciepłej wody użytkowej C.W.U.
4. TEMPERATURA C.W.U.
30÷65 [°°C]
wartość domyślna: 50 °C
Ustawia temperaturę zadaną zbiornika ciepłej wody użytkowej. Po
dogrzaniu zbiornika C.W.U. do tej temperatury pompa ładująca C.W.U. zostanie wyłączona.
5. TEMPERATURA ZAŁĄCZENIA POMPY C.O.
9
30÷65 [°°C]
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
LUKSUS EKO PID – REGULATOR TEMPERATURY KOTŁA C.O.
wartość domyślna: 30 °C
Określa przy jakiej temperaturze wody w kotle zostanie załączona
pompa obiegowa. Temperatura wyłączenia tej pompy jest o 5 stopni niższa
od progu załączenia. W celu zachowania ciepłej wody w obiegu po wygaśnięciu kotła zaleca się ustawienie TEMPERATURY ZAŁĄCZENIA POMPY
C.O. wyższej niż 30 °C.
6. PRZERWA PRZEDMUCHU
1÷20 [min]
wartość domyślna: 3 min
Określa czas przerwy między przedmuchami po przejściu w stan
PODTRZYMANIA.
7. CZAS PRZEDMUCHU
0÷30 [s]
wartość domyślna: 10 s
Określa czas przedmuchów w stanie PODTRZYMANIA.
8. MOC PRZEDMUCHU
10÷100 [%]
wartość domyślna: 70 %
Określa moc dmuchawy podczas przedmuchów realizowanych
w stanie PODTRZYMANIA.
9. TERMOSTAT POKOJOWY
wyłączony / włączony
wartość domyślna: wyłączony
Umożliwia współpracę regulatora z termostatem pokojowym. Polecane typy to termostaty programowalne typu EUROSTER lub AURATON,
ale można używać również inne termostaty posiadające wyjście ze stykami
zwiernymi. Termostat należy podłączyć do styku, który jest zwarty gdy temperatura w pomieszczeniu jest niższa od ustawionej. Zasada działania opisana w pkt. III.4.
10. PRIORYTET C.W.U.
wyłączony / włączony
wartość domyślna: wyłączony
Parametr umożliwia włączenie priorytetu przygotowania ciepłej wody
użytkowej. Zasada działania opisana w pkt. III.3.c.
13. JĘZYK
polski / english / deutsch / русский / cesky
wartość domyślna: POLSKI
Umożliwia wybór języka, w jakim wyświetlane będą komunikaty na
wyświetlaczu. Po zmianie języka następuje automatyczne przejście do edycji
pierwszego parametru w wybranym języku. Wybrany język zostaje zachowany nawet po przywróceniu nastaw fabrycznych.
11. HISTEREZA C.W.U.
2÷5 [°°C]
wartość domyślna: 2 °C
Jest to różnica pomiędzy temperaturą zadaną na zbiorniku C.W.U.,
a temperaturą na zbiorniku przy jakiej ma się załączyć ponownie pompa
ładująca zbiornik C.W.U. Określa dopuszczalne wahania temperatury ciepłej
wody użytkowej w zbiorniku. Zbyt małe nastawy powodują częste załączanie
się pompy ładującej C.W.U. i niestabilną pracę kotła. Zalecana nastawa 2°C.
12. CZAS WYGASZANIA
1÷200 [min]
wartość domyślna: 30 min
Jeżeli temperatura wody w płaszczu spadnie o 10 °C poniżej TEMPERATURY ZADANEJ, to regulator zacznie odliczać czas po którym przejdzie w WYGASZANIE. Wzrost temperatury spowoduje przerwanie odliczania
i wyzerowanie tego czasu.
10
4. Uzyskanie dodatkowych informacji o pracy kotła.
W celu uzyskania dostępu do dodatkowych informacji należy, będąc
w ekranie głównym, nacisnąć przycisk
macyjnych. Przyciskami
i
- przejdziemy do ekranów inforwybieramy następny lub poprzedni
spowoduje powrót do ekranu głównego.
ekran. Naciśnięcie przycisku
Dostępne są następujące informacje:
i1. AKTUALNA ILOŚĆ POWIETRZA.
i2. AKTUALNA TEMPERATURA ZADANA
Jeżeli termostat pokojowy jest aktywny, w tym ekranie wyświetlana
jest wartość TEMPERATURY PRACY kotła obliczonej na podstawie sygnałów przekazywanych z termostatu. W przeciwnym przypadku wyświetlana
jest wartość TEMPERATURY ZADANEJ ustawionej przez użytkownika.
i3. STYKI TERMOSTATU
i4. TEMPERATURA SPALIN
IV. Zasada działania regulatora.
Przedstawiony poniżej opis działania regulatora dotyczy tylko jego
normalnej pracy. Działanie w sytuacjach nadzwyczajnych i alarmowych opisane jest w p. IV.
11
