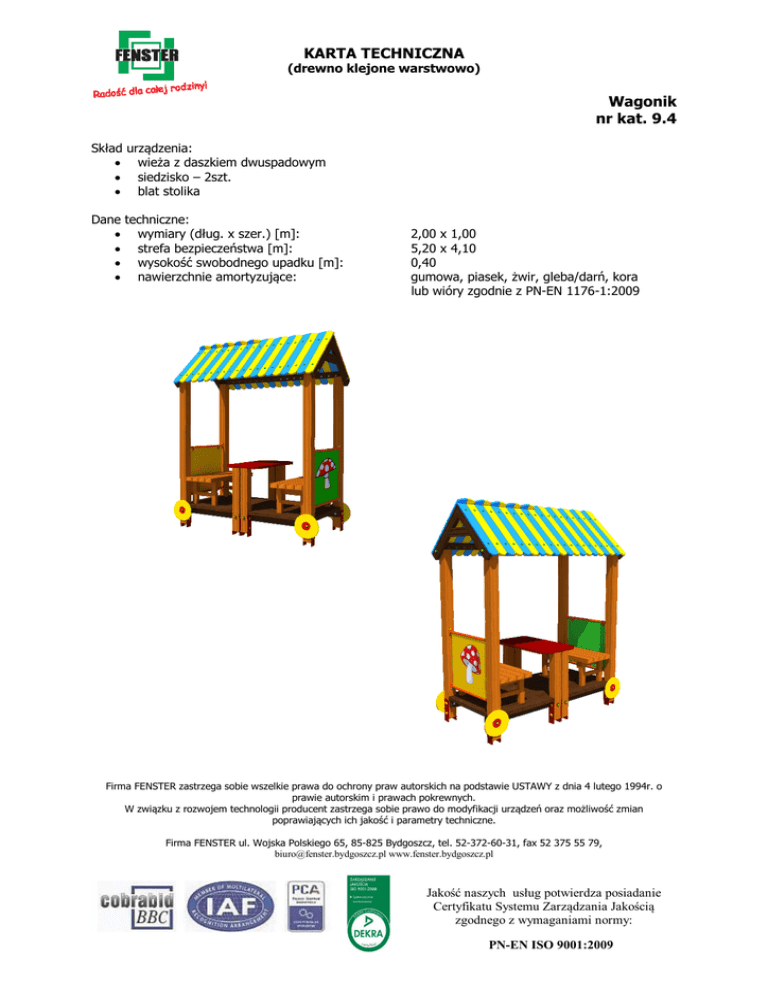

KARTA TECHNICZNA Wagonik nr kat. 9.4

KARTA TECHNICZNA
(drewno klejone warstwowo)
Wagonik
nr kat. 9.4
Skład urządzenia:
 wieża z daszkiem dwuspadowym
 siedzisko – 2szt.
 blat stolika
Dane techniczne:
 wymiary (dług. x szer.) [m]:
 strefa bezpieczeństwa [m]:
 wysokość swobodnego upadku [m]:
 nawierzchnie amortyzujące:
2,00 x 1,00
5,20 x 4,10
0,40
gumowa, piasek, żwir, gleba/darń, kora
lub wióry zgodnie z PN-EN 1176-1:2009
Firma FENSTER zastrzega sobie wszelkie prawa do ochrony praw autorskich na podstawie USTAWY z dnia 4 lutego 1994r. o
prawie autorskim i prawach pokrewnych.
W związku z rozwojem technologii producent zastrzega sobie prawo do modyfikacji urządzeń oraz możliwość zmian
poprawiających ich jakość i parametry techniczne.
Firma FENSTER ul. Wojska Polskiego 65, 85-825 Bydgoszcz, tel. 52-372-60-31, fax 52 375 55 79,
[email protected] www.fenster.bydgoszcz.pl
Jakość naszych usług potwierdza posiadanie
Certyfikatu Systemu Zarządzania Jakością
zgodnego z wymaganiami normy:
PN-EN ISO 9001:2009
KARTA TECHNICZNA
(drewno klejone warstwowo)
Wagonik
nr kat. 9.4
Opis techniczny:
 konstrukcja urządzenia wykonana z drewna klejonego min. 4-warstwowo o przekroju min.
100 x 100 mm frezowanego wzdłużnie (min. podwójnie) w celu zmniejszenia poprzecznych
naprężeń wewnętrznych - pęknięć
 drewno impregnowane i malowane środkami dekoracyjnymi
 urządzenie montowane jest na ocynkowanych lub malowanych proszkowo i zabezpieczonych
antykorozyjnie stalowych kotwach
 daszki wykonane z ekologicznego materiału barwionego w masie - polistyrenu spienionego o
grubości min. 10 mm – materiał odporny na warunki atmosferyczne, działanie grzybów i
pleśni, nie podlegający korozji atmosferycznej, podlegający recyklingowi i nie obciążający
środowiska naturalnego
 osłony boczne i pozostałe zabezpieczenia wykonane z ekologicznego materiału barwionego
w masie - polistyrenu spienionego o grubości min. 20 mm – materiał odporny na warunki
atmosferyczne, działanie grzybów i pleśni, nie podlegający korozji atmosferycznej,
podlegający recyklingowi i nie obciążający środowiska naturalnego
 wszystkie elementy metalowe zabezpieczone antykorozyjnie i malowane proszkowo
