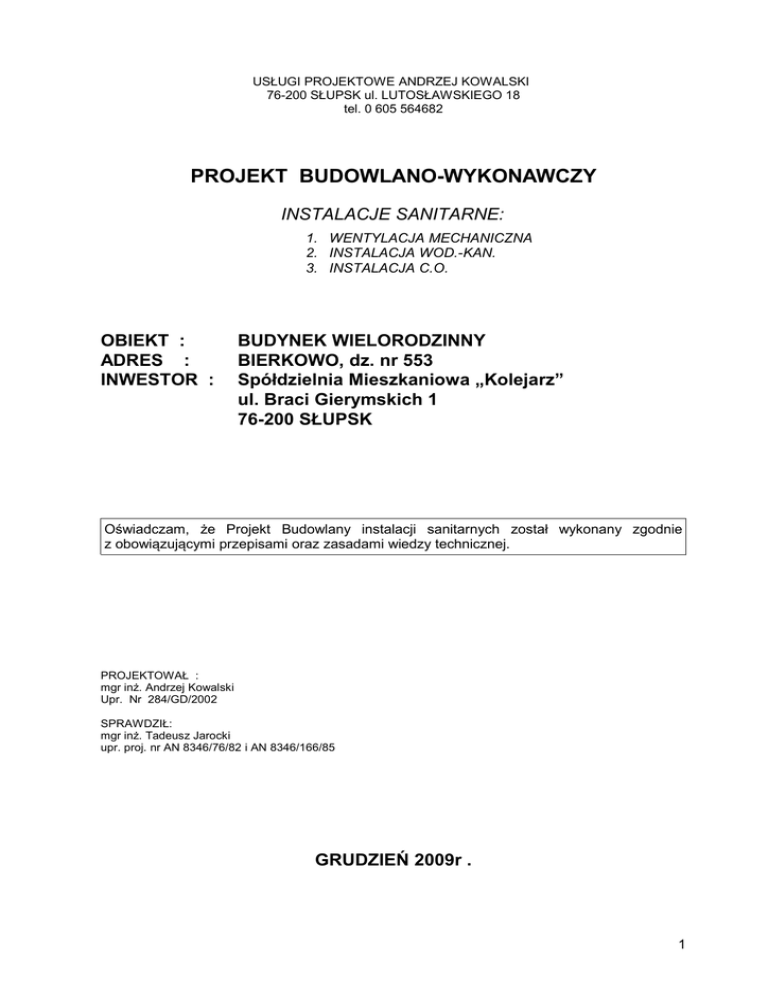

PROJEKT BUDOWLANO

USŁUGI PROJEKTOWE ANDRZEJ KOWALSKI
76-200 SŁUPSK ul. LUTOSŁAWSKIEGO 18
tel. 0 605 564682
PROJEKT BUDOWLANO-WYKONAWCZY
INSTALACJE SANITARNE:
1. WENTYLACJA MECHANICZNA
2. INSTALACJA WOD.-KAN.
3. INSTALACJA C.O.
OBIEKT :
ADRES :
INWESTOR :
BUDYNEK WIELORODZINNY
BIERKOWO, dz. nr 553
Spółdzielnia Mieszkaniowa „Kolejarz”
ul. Braci Gierymskich 1
76-200 SŁUPSK
Oświadczam, że Projekt Budowlany instalacji sanitarnych został wykonany zgodnie
z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
PROJEKTOWAŁ :
mgr inż. Andrzej Kowalski
Upr. Nr 284/GD/2002
SPRAWDZIŁ:
mgr inż. Tadeusz Jarocki
upr. proj. nr AN 8346/76/82 i AN 8346/166/85
GRUDZIEŃ 2009r .
1
2
3
4
ZAWARTOŚĆ OPRACOWANIA
5
1. Podstawa opracowania:......................................................................................................7
2. Przedmiot opracowania ......................................................................................................7
3. Charakterystyka budynku....................................................................................................7
4. Opis przyjętych rozwiązań technicznych.............................................................................7
5. Instalacja wentylacji mechanicznej garaży .........................................................................7
6. Instalacja wody zimnej i ciepłej...........................................................................................8
ZAPOTRZEBOWANIE WODY OGÓLNEJ......................................................................9
Dobór wodomierza.............................................................................................................9
7. Instalacja kanalizacji sanitarnej...........................................................................................9
8. Instalacja kanalizacji deszczowej......................................................................................10
9. Instalacja centralnego ogrzewania....................................................................................10
S1. Rzut piwnic. Instalacja wentylacji mechanicznej.
S2. Przekrój A-A. Instalacja wentylacji mechanicznej.
S3. Przekrój B-B, C-C. Instalacja wentylacji mechanicznej.
S4. Przekrój D-D. Instalacja wentylacji mechanicznej.
S5. Przekrój E-E, F-F, G-G, H-H. Instalacja wentylacji mechanicznej.
S6. Przekrój I-I, J-J, K-K. Instalacja wentylacji mechanicznej.
S7. Rzut piwnic. Instalacja wodociągowa. Instalacja c.o.
S8. Rzut piwnic. Instalacja kanal. sanit..Instalacja kanal. deszcz.
S9. Rzut kondygnacji powtarzalnej. Instalacja wod.-kan..
S10. Rzut poddasza. Instalacja wod.-kan..
S11. Rozwinięcie instalacji wodociągowej.
S12. Rozwinięcie kanalizacji sanitarnej.
S13. Rozwinięcie kanalizacji sanitarnej.
S14. Rozwinięcie kanalizacji sanitarnej.
S15. Rozwinięcie kanalizacji sanitarnej.
S16. Rozwinięcie kanalizacji sanitarnej.
S17. Rozwinięcie kanalizacji deszczowej.
S18. Rozwinięcie kanalizacji deszczowej.
S19. Rzut parteru. Instalacja c.o.
S20. Rzut kondygnacji powtarzalnej. Instalacja c.o.
S21. Rzut poddasza. Instalacja c.o.
S22. Rozwinięcie instalacji c.o..Klatka „A”
S23. Rozwinięcie instalacji c.o..Klatka „B”
S24. Rozwinięcie instalacji c.o..Klatka „C”
S25. Szafki instalacyjne.
1:100
1:75
1:75
1:75
1:75
1:75
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:10
OPIS TECHNICZNY
6
1. Podstawa opracowania:
-
projekt architektoniczny
DTR urządzeń
obowiązujące normy
Prawo Budowlane
katalogi firmowe
2. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowlany wewnętrznych instalacji sanitarnych:
wentylacja mechaniczna garażu podziemnego, instalacji c.o., wodociągowej, kanalizacji
sanitarnej i deszczowej w projektowanym budynku mieszkalnym wielorodzinnym
w m.Bierkowo dz.nr 553, gm.Słupsk.
3. Charakterystyka budynku
Projektowany obiekt jest budynkiem mieszkalnym o 4 kondygnacjach nadziemnych, 3
klatki schodowe. W podziemiach budynku znajdować się będą garaże samochodowe jednoprzestrzenny.
Zaprojektowano pomiar dla wszystkich lokali wody zimnej, ciepłej, i c.o..
4. Opis przyjętych rozwiązań technicznych
-
centralne ogrzewanie wodne, grzejnikowe dla ogrzania pomieszczeń budynku,
zasilane z własnej kotłowni gazowej, zlokalizowanej w piwnicy budynku.
Instalacja wodociągowa wody zimnej, ciepłej i cyrkulacyjnej
Instalacja kanalizacji ściekowej odprowadzająca ścieki do zewnętrznej
instalacji kanalizacji ściekowej
Instalacja kanalizacji deszczowej odprowadzająca wody opadowe z dachu
rurami spustowymi wewnętrznymi.
5. Instalacja wentylacji mechanicznej garaży
W garażu jednoprzestrzennym zlokalizowanym w piwnicy budynku i przeznaczonym do
parkowania 33 samochodów osobowych użytkowanych przez mieszkańców projektuje się
mechaniczną wentylacje wyciągową. Nawiew powietrza zewnętrznego będzie się odbywać
podciśnieniowo przez otwory wentylacyjne w drzwiach garażowych o powierzchni 2x0.4m2 w
dolnej części, oraz poprzez dwa kanały wentylacyjne nawiewne D:400mm – z czerpni
dachowej na stropie garażu. Wywiew powietrza będzie następował za instalacji
wentylacyjnej zakończonej wentylatorem dachowym typu RF/4-500, U=400V, P=1750W,
Venture Industries. Kanały wentylacyjne z blachy stalowej ocynkowanej oraz kratek
wywiewnych umieszczonych nad posadzką – z wydajnością 40%, i pod stropem – wydajność
60%. Wentylator kanałowy dachowy załączany razem z oświetleniem garażu
z przedłużeniem czasu pracy t=30min – praca z wydajnością 1200m3/h – 0.5 wym/h.
W przypadku przekroczenia stężenia CO załączenie max. wydajności wentylatora
wywiewnego poprzez detektory CO – WG-22.EN. Wydajność max. wentylacji mechanicznej
6600m3/h.
Max dopuszczalne stężenie 30 mg/m3 (26 ppm) CO.
Na 1 stanowisko garażowe przypada 200m3/h – wywiew poprzez kratki wentylacyjne
z przepustnicami.
7
Przejście kanału wentylacyjnego przez przegrodę budowlaną oddzielające strefy p.poż.
poprzez klapę p.poż o EI 120 z wyzwalaczem topikowym – 700x400. Zapewnić dostęp do
klap p.poż. poprzez zamontowanie na kanale wentylacyjnym drzwiczek rewizyjnych.
Wentylator wyposażyć w regulatory obrotów – regulacja wydajności – Venture Industries.
Instalację wentylacyjną uzbroić w tłumiki dźwięku.
Pion wentylacyjny prowadzony przez kondygnacje mieszkalne wydzielone ścianą o REI 60.
Kanały w szachcie klatki schodowej wykonać z przewodów wentylacyjnych systemu Top-Air
Sofik gr.25mm – montaż do ścian poprzez kołki rozporowe.
UWAGA: INSTALACJE W GARAŻACH PROWADZIĆ ZAPEWNIAJĄC PRZEJŚCIE O WYS.
H=2m
Wykonać połączenia elektryczne wentylatora dachowego z układem sterowania.
6. Instalacja wody zimnej i ciepłej
Zasilenie instalacji z projektowanego przyłącza PE75.
Źródłem ciepłej wody jest kotłownia gazowa Q=120 kW zlokalizowana w piwnicy budynku.
Pomiar zużycia całkowitej ilości ciepłej wody poprzez wodomierze indywidualne
zamontowane przy punktach poboru wody – w szafkach instalacyjnych na odejściach z
rozdzialaczy do poszczególnych mieszkań.
Pomiar zużycia wody zimnej – poprzez projektowany wodomierz główny typ JS 6.0 kl.C,
zamontowany w pomieszczeniu przyłącza wody w piwnicy oraz poprzez wodomierze
indywidualne JS 1.5 dn15, METRON – w szafkach instalacyjnych.
Poziomy w piwnicy i piony instalacji wodociągowej wykonać z rur stalowych ocynkowanych,
łączonych na gwint. Rury prowadzić w izolacji PE 10mm.
Poziomy i piony ciepłej wody i cyrkulacji zaizolować łupkami z pianki PU, w płaszczu Al.:
Lp
Średnica przewodu
instalacyjnego
Grubość izolacji PUR
1
DN 15
gr.20 mm
2
DN 20
gr.20 mm
3
DN 25
gr.30 mm
4
DN 32
gr.40 mm
5
DN 40-DN50
gr. = Dwew przewodu izolow.
Zawory podpionowe na zimnej i ciepłej wodzie – kulowe odcinające.
Regulacja c.c.w. poprzez podpionowe zawory termostatyczne ( TA Hydronics lub Danfoss)
Od pionów wodociągowych w mieszkaniach wykonać instalację z rur polipropylenowych PP3, klasie ciśnieniowej PN20, SDR 7.4. Rury ułożyć w przestrzeni posadzki w izolacji PE
gr.6mm. Podejścia wodociągowe do baterii wykonać w bruzdach lub w ściankach
instalacyjnych.
W każdym mieszkaniu wykonać podejście do pralki automatycznej.
Przejścia przez przegrody wykonać w tulejach ochronnych o średnicach większych o dwie
wielkości, w stosunku do średnicy przewodu.
We wszystkich mieszkaniach zainstalować baterie czerpalne wyposażone w perlatory
z regulacją wypływu i mieszania.
Za wodomierzem głównym oraz przed zaworami ze złączkami do węża zamontować zawory
antyskażeniowe.
Wykonaną instalację przepłukać i poddać próbie na ciśnienie 0.9 MPa oraz wykonać
dezynfekcję, zgodnie z obowiązującymi przepisami.
8
ZAPOTRZEBOWANIE WODY OGÓLNEJ
Zapotrzebowanie wody na cele bytowo – gospodarcze w oparciu o projektowane
urządzenia:
-
umywalki
miski ustępowe
zlewozmywak
wanna
pralka automat.
szt.
szt
szt.
szt
szt
40
32
32
32
32
x
x
x
x
x
0,14
0,13
0,14
0,30
0.25
∑q
=
=
=
=
=
5,6 l/s
4,16 l/s
4,48 l/s
9,6 l/s
8,0 l/s
= 31,84 l/s
qs = 1,7x (∑ qn)0,21 – 0,7 = 2,81 l/s = 10.14 m3 / h
Przepływ p.poż.:
- hydrant Ø52
2.5 l/s
Dobór wodomierza
Do opomiarowania wody dla budynku zaprojektowano wodomierz typu JS 6.0 dn32
kl.C o zakresie przepływu Q nom = 6 m3/h, Q max = 12 m3/h
Instalacja p.poż.
W pomieszczeniu garażu zaprojektowano 3x szafka hydrantowa naścienna: zawór
hydrantowy DN52, wąż półsztywny L=25m, prądnica. Zawór hydrantowy DN52 zainstalować
na wysokości 1.35m nad podłogą.
Instalacja wodociągowa zaprojektowano w sposób zapobiegający zagniwaniu (zastoju) wody
w podejściach do hydrantów.
7. Instalacja kanalizacji sanitarnej.
Poziomy i piony wykonać z rur kanalizacyjnych PVC.
Piony wyprowadzić ponad połać dachową i zakończyć rurami wywiewnymi. Podejścia
kanalizacyjne do przyborów sanitarnych w mieszkaniach wykonać z rur kanalizacyjnych
PVC.
Podłączenie przyborów – zgodnie z PN-92/B-01707
Przybory sanitarne – standard, kolor biały:
- zlewozmywak stalowy emaliowany
- wanna stalowa emaliowana z obudową metalową ocieploną styropianem
- miska ustępowa fajansowa stojąca, typu kompakt
- umywalka ceramiczna z półpostumentem
Piony montować do ścian uchwytami stalowymi montowanymi pod kielichami – 2 szt
na każdą kondygnację.
Przejście przez przegrody wydzielenia pożarowego w przepustach instalacyjnych
p.poż. o EI 120 – kołnierze p.poż. - strop nad garażem.
9
W pom. kotłownia zaprojektowano studzienkę schładzającą dn0.8m o głębokości
h=1.0m oraz wpusty podłogowe żeliwne. Poziom kanalizacyjny prowadzony z kotłowni
wykonać z rur żeliwnych Ø 0.1.
8. Instalacja kanalizacji deszczowej
Odprowadzenie rur spustowych do przyłącza kanalizacji deszczowej - część instalacji
wg PT przyłączy wod.-kan. Rury spustowe prowadzone przez pomieszczenie piwnic/garażu
podziemnego - instalację wykonać z rur PVC wg rysunków.
W pomieszczeniu garażu podziemnego wykonać odwodnienie posadzki odwodnienie liniowe Hauraton RECYFIX PRO 100 typ 75 z rusztem B125 żeliwnym.
Podłączenie odwodnienia do kanalizacji deszczowej poprzez zawór zwrotny dwuklapowy
KESSEL Staufix SWA DN100 - zestaw do zabudowy z pokrywą czarną.
9. Instalacja centralnego ogrzewania
Instalację CO zaprojektowano jako instalację systemu wodnego, pompowego,
dwururowego, rurociągi zasilające biegną równolegle obok siebie. Parametry obliczeniowe
wody grzejnej 80/60oC. Doprowadzenie czynnika z kotłowni gazowej Q=120kW,
zlokalizowanej w piwnicy.
Dla każdego mieszkania zamontować zestaw pomiarowy c.o. :
licznik ciepła LQM II - Apator S.A.,
przetwornik przepływu JS 90 - NC 0,6 - PoWoGaz,
zawory kulowe, filtr siatkowy, zawór regulacyjny ASV-I, Danfoss
- całość w szafce instalacyjnej na korytarzu.
Poziomy i piony instalacji c.o. z rur stalowych w izolacji z pianki PU w płaszczu Al.
Instalację wewnętrzną (od rozdzielacza w szafce instalacyjnej) wykonać z rur z polipropylenu
PP-3, klasie ciśnieniowej PN20, SDR 7.4. Rury ułożyć w przestrzeni posadzki w izolacji PE
gr 6mm.
Grubość izolacji rurociągów stalowych instalacji c.o. (główny poziom i piony):
Lp
Średnica przewodu
instalacyjnego
Grubość izolacji PUR
1
DN 15
gr.20 mm
2
DN 20
gr.20 mm
3
DN 25
gr.30 mm
4
DN 32
gr.40 mm
5
DN 40-DN50
gr. = Dwew przewodu izolow.
Odpowietrzenie instalacji poprzez odpowietrzniki automatyczne na każdym pionie i przy
grzejnikach. Odwodnienie – zawory spustowe w kotłowni gazowej.
Grzejniki:
10
- w mieszkaniach: stalowe, płytowe stalowe, typ V, o wysokości 600 mm, z głowicą
termostatyczną RTD.
- w łazienkach grzejniki łazienkowe, drabinkowe – z zaworami grzejnikowymi i głowicą RTD,
oraz zaworem odcinającym.
Po wykonaniu instalacji należy ją kilkakrotnie przepłukać wodą, oraz dokonać regulacji
poprzez ustawienie nastaw wstępnych zaworów termostatycznych oraz regulacyjnych przy
rozdzielaczach.
Następnie wykonać próby na zimno i gorąco.
Charakterystyka cieplna budynku:
- strefa klimatyczna I, tz=-16°C
- zapotrzebowanie ciepła Q = 60 kW
- ciśnienie dyspozycyjne: Hdys = 28 kPa
Nad wejściami do klatek schodowych zaprojektowano kurtyne powietrza Frico, typ AD220A,
L=196cm, zimna, U=230V, I=1A.
Wszystkie instalacje należy wykonać zgodnie z „Warunkami technicznymi wykonania i
odbioru robót instalacyjno-montażowych” tom II – Instalacje sanitarne i przemysłowe
Wszystkie zmiany projektu zgłosić inspektorowi nadzoru budowlanego i uzgodnić projekt
z projektantem przed ich wprowadzeniem na budowie.
11
