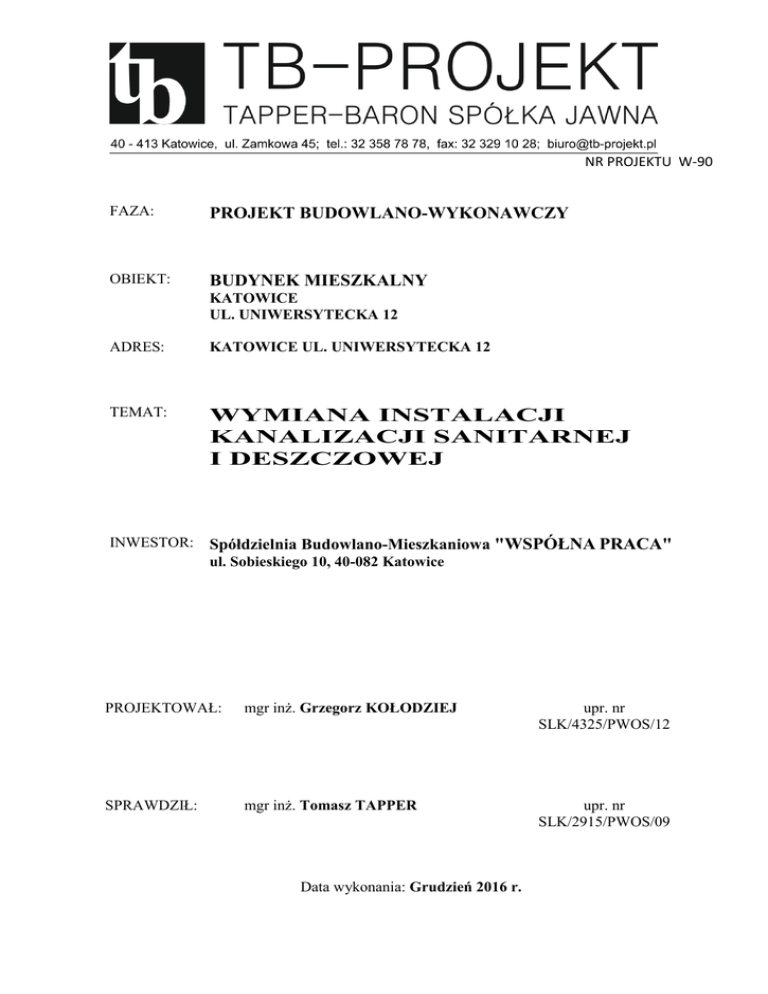

NR PROJEKTU W-90
FAZA:
PROJEKT BUDOWLANO-WYKONAWCZY
OBIEKT:
BUDYNEK MIESZKALNY
KATOWICE
UL. UNIWERSYTECKA 12
ADRES:
KATOWICE UL. UNIWERSYTECKA 12
TEMAT:
WYMIANA INSTALACJI
KANALIZACJI SANITARNEJ
I DESZCZOWEJ
INWESTOR:
Spółdzielnia Budowlano-Mieszkaniowa "WSPÓŁNA PRACA"
ul. Sobieskiego 10, 40-082 Katowice
PROJEKTOWAŁ:
mgr inż. Grzegorz KOŁODZIEJ
upr. nr
SLK/4325/PWOS/12
SPRAWDZIŁ:
mgr inż. Tomasz TAPPER
upr. nr
SLK/2915/PWOS/09
Data wykonania: Grudzień 2016 r.
CZĘŚĆ OPISOWA
1. WSTĘP
2. PODSTAWA I ZAKRES OPRACOWANIA
3. OPIS STANU ISTNIEJĄCEGO
4. OPIS INSTALACJI PROJEKTOWANYCH
4.1. OPIS ROZWIĄZAŃ
4.2. MATERIAŁY
4.3. PRÓBY SZCZELNOŚCI
4.4. ZBEZPIECZENIA ANTYKOROZYJNE I TERMICZNE
5. ROBOTY BUDOWLANE
6. ZABEZPIECZENIE PPOŻ
7. WARUNKI WYKONANIA I ODBIORU
8. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW
9. INFORMACJA DO SPORZĄDZENIA PLANU BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
10. OŚWIADCZENIE
Załączniki:
1. Uprawnienia budowlane + izby.
CZĘŚĆ RYSUNKOWA
Lp.
1
2
3
4
5
6
NAZWA RYSUNKU
RZUT PIWNIC
RZUT PARTERU
RZUT KONDYGNACJI POWTARZALNEJ (I-XIII)
RZUT PIĘTRA XIV
ROZWINIĘCIE PIONÓW KANALIZACYJNYCH
SZCZEGÓŁY
NR ARCH.
W-90 /01
W-90 /02
W-90 /03
W-90 /04
W-90 /05
W-90 /06
2
1. WSTĘP
Przedmiotem opracowania jest budynek mieszkalny zlokalizowany w Katowicach przy ulicy
Uniwersyteckiej 12. Składa się z dwóch segmentów korytarzowych północnego i południowego
połączonych wspólną klatką schodową. Segmenty są przesunięte względem siebie w rzucie i w
pionie o ½ kondygnacji.
Ilość kondygnacji:
 segment północny 16 kondygnacyjny – poziom piwnic, parter z komórkami
gospodarczymi, 13 kondygnacji mieszkalnych, poddasze zaadaptowane na
pomieszczenia administracyjne,
 segment południowy 15 kondygnacyjny –poziom piwnic, parter stanowiący zaplecze
sklepu spożywczego, 13 kondygnacji mieszkalnych.
Budynek wybudowany został w latach 60-tych XX wieku i wyposażony jest w następujące
instalacje:
dwustrefowa instalacja wody zimnej, instalacja hydrantowa, kanalizacja sanitarna, kanalizacja
deszczowa, instalacja gazowa, centralne ogrzewanie i instalacja elektryczna. W budynku jest
układ prefabrykowanych przewodów wentylacji grawitacyjnej oraz przewodów spalinowych
obsługujących urządzenia gazowe w kuchni i łazience.
2. PODSTAWA I ZAKRES OPRACOWANIA
Podstawą do opracowania:
- zlecenie Inwestora,
- archiwalna inwentaryzacji budowlanej i instalacyjnej,
- wizja lokalna wraz z inwentaryzacją instalacji.
W zakres opracowania wchodzi:
- projekt wykonawczy instalacji kanalizacji sanitarnej,
- demontaż istniejącej instalacji kanalizacji sanitarnej.
3. OPIS STANU ISTNIEJĄCEGO INSTALACJI KANALIZACJI
SANITARNEJ I DESZCZOWEJ
W budynku jest 18 pionów kanalizacji sanitarnej, w tym 6 pionów tylko kuchennych,
oraz 4 piony kanalizacji deszczowej.
Każde mieszkanie wyposażone jest w następujące przybory sanitarne:
zlewozmywak dwu- lub jednokomorowy, miska ustępowa, wanna blaszana (lub brodzik),
umywalka (za wyjątkiem niektórych mieszkań). W każdej łazience znajduje się wpust żeliwny
podłogowy, jednakże w wielu przypadkach przy wykonywaniu bieżących remontów łazienek
został on zakryty. Ponadto większość mieszkań wyposażona jest w pralki automatyczne.
Ścieki z kuchni odprowadzane są po ścianie do pionu kanalizacyjnego.
Ścieki z łazienek odprowadzane są w sposób następujący: z misek ustępowych zlokalizowanych
przy szachcie instalacyjnym bezpośrednio do pionu przez ścianę. Włączenie do pionu nad
stropem. Odpływy z wanny, umywalki sprowadzone są nad kratkę podłogową, od której odpływ
następuje do pionu kanalizacyjnego pod stropem łazienki znajdującej się piętro niżej. W związku
z powyższym pod stropem każdej łazienki prowadzone są nieestetyczne rury kanalizacyjne na
odcinku ok. 1m, na wysokości nawet 50cm od stropu (na odcinku prowadzonym pod
podciągiem). Odpływy te wykonane ze starych rur żeliwnych, w wielu przypadkach są
nieszczelne na kielichach.
Dodatkowo w segmencie południowym od kondygnacji X do XIII znajduje się dodatkowy pion
zlokalizowany poza szachtem bezpośrednio w mieszkaniach w pomieszczeniach kuchni.
3
Podłączone do niego są zlewozmywaki z kuchni przez które przechodzi, oraz odpływy z
umywalek i wanien przylegających za ścianą łazienek sąsiadów. Pion na kondygnacji IX zostaje
wprowadzony do głównego pionu w szachcie.
W segmencie północnym piony kanalizacyjne sanitarne przechodzą przez parter (poziom 0,00)
nie obsługując tej kondygnacji, a następnie do położonych niżej piwnic (poziom -2,60), gdzie
wprowadzone są pod posadzkę i zbierane przewodami poziomymi do przykanalika
odprowadzającego ścieki do kanalizacji zewnętrznej.
Na poziomie 0,00 zlokalizowanych jest 6 garaży, z wpustami podłogowymi w podłodze.
Odpływy z wpustów zbierane są pod stropem piwnic położonych niżej (poziom -2,60) do
jednego pionu schodzącego pod posadzkę, a następnie do kanalizacji zewnętrznej.
W segmencie południowym piony sanitarne przechodzą przez parter (zaplecze sklepu), a
następnie do położonych niżej piwnic. Na poziomie parteru do dwóch pionów podłączone są
urządzenia z pomieszczeń sanitarnych sklepu. Dodatkowo pod stropem piwnic wykonane są
podejścia pod poszczególne urządzenia sanitarne. W piwnicy część pionów wprowadzonych jest
bezpośrednio pod posadzkę, a niektóre zbierane są poziomymi przewodami prowadzonymi
wzdłuż ścian piwnic do zbiorczego pionu schodzącego pod posadzkę.
Piony kanalizacji deszczowej w obu segmentach prowadzone są w łatwo dostępnych szachtach
instalacyjnych, przechodząc przez wszystkie kondygnacje aż do poziomu piwnic gdzie
wprowadzone są pod posadzkę, skąd poziomami wyprowadzone są na zewnątrz budynku.
Instalacja kanalizacji sanitarnej i deszczowej w budynku wykonana została z rur żeliwnych.
Niektóre odcinki pionów jak i podejść zostały wymienione na rury PVC. Wymienione rury nie
są jednorodne i zakłada się ich wymianę.
4. OPIS INSTALACJI PROJEKTOWANYCH
4.1. OPIS ROZWIĄZAŃ
KANLIZACJA SANITARNA
Projektuje się budowę nowej instalacji kanalizacji sanitarnej z rur PVC. Ilość pionów i
usytuowanie nie ulega zmianie w stosunku do istniejącej instalacji .
Zgodnie przyjętymi w projekcie założeniami w łazienkach zostaną zlikwidowane wpusty
podłogowe. W związku z powyższym nie ma konieczności prowadzenia rur kanalizacyjnych pod
stropem łazienki usytuowanej poniżej.
Pod wannami i brodzikami projektuje się montaż nadstropowych syfonów wannowych i
brodzikowych. Podejścia do przyborów montować w sposób typowy wykorzystując kształtki
kanalizacyjne, prowadzić w bruzdach ścian i przestrzeni szafek kuchennych.
Należy przyjmować następujące średnice podejść pod przybory sanitarne:
 do muszli ustępowej Ø110
 do umywalek i zlewozmywaków Ø50
 do pralek i zmywarek Ø50
W miejscach wskazanych na rzutach mieszkań osadzić trójniki kanalizacyjne do
przyszłościowego podłączenia pralek. Wolny wlot należy zaślepić.
Wszystkie piony wyprowadzić nad dach i zakończyć rurami wywiewnymi.
Na wszystkich pionach na piętrze V oraz X wykonać odsadzki kanalizacyjne do zmniejszenia
energii kinetycznej ścieków.
Czyszczaki kanalizacyjne montować:
- w mieszkaniach na odpływach z wanien i brodzików,
4
- na wszystkich pionach powyżej odsadzek; na pionach w piwnicach przy zmianie kierunku
pionowego na poziomy,
- na poziomych przewodach odpływowych prowadzonych w piwnicy przy zmianie kierunków.
W każdym z segmentów wszystkie piony kanalizacyjne łączą się w jeden głównym przewód
odpływowy, którym ścieki odprowadzane są na zewnątrz budynku do studzienek na kanalizacji
miejskiej.
W przypadku braku możliwości wymiany instalacji kanalizacyjnej w mieszkaniu zakłada się
przepięcie istniejącej rury odpływowej do projektowanego pionu za pomocą kształtek
przejściowych PVC - żeliwo. Istniejący odcinek rury żeliwnej Dn70 odprowadzający ścieki z
wpustu należy przepiąć poprzez czwórnik zaślepiony z jednej strony, aby umożliwić
mieszkańcom odprowadzenie ścieków z wanny i umywalki zgodnie z przyjętym rozwiązaniem
podczas remontu łazienki.
KANLIZACJA DESZCZOWA
Projektuje się budowę nowej instalacji kanalizacji sanitarnej z rur PEHD. Ilość pionów i
usytuowanie nie ulega zmianie w stosunku do istniejącej instalacji. Zakłada się wymianę
instalacji wraz z wymianą wpustów dachowymi, aż do zewnętrznej ściany budynku.
Uwaga!
W związku z brakiem możliwości zinwentaryzowania istniejących ciągów podposadzkowych
oraz brakiem dokumentacji powykonawczej dla przedmiotowej instalacji, zaprojektowane trasy
przewodów podposadzkowych zostały przyjęte orientacyjnie zgodnie posiadanymi informacjami
i ogólnymi zasadami wiedzy technicznej.
Jeżeli Inwestor podejmie decyzję o nie wymienianiu poziomych przewodów kanalizacyjnych
prowadzonych pod posadzką piwnic przewiduje się ich przepłukanie, a następnie sprawdzenie
ich stanu technicznego metodą inspekcji telewizyjnej. Od wyników tych badań zależeć będzie
dalszy sposób postępowania (ewentualna decyzja o wymianie tych przewodów).
4.2. MATERIAŁY
Rurociągi kanalizacji sanitarnej:
Poziomy wykonać z rur i kształtek PVC SDR 34 SN8 do kanalizacji zewnętrznej, a piony i
podejścia wykonać z rur i kształtek PVC-HT do kanalizacji wewnętrznej (np. produkcji Wavin).
Wannowe i brodzikowe syfony nadstropowe (np. prod. HL)
Rurociągi kanalizacji deszczowej:
Piony i poziomy wykonać rur i kształtek PEHD do kanalizacji wewnętrznej produkowane
zgodnie z normą PN-EN 1519-1:2002 łączone przez zgrzewanie elektrooporowe. Odcinki
poziomo zakłada się łaczyć doczołowo, natomiast piony ze względu na utrudniony dostęp za
pomocą kształtek elektrooporowych.
Rury mocowane do ścian i stropów za pomocą typowych obejm zgodnie z wytycznymi
producenta rur.
Poziomy kanalizacyjne należy układać na zagęszczonej podsypce piaskowej o grubości 10cm.
Obsypkę rur należy wykonywać warstwami piasku o grubości 0,15m zagęszczając każdą
warstwę wykopu do wysokości 30cm nad wierzch rury. Zasypywanie należy prowadzić
warstwami o gr. 20cm z dobrym zagęszczeniem.
5
4.3. PRÓBY SZCZELNOŚCI
Po zmontowaniu instalacji kanalizacji sanitarnej należy poddać ją badaniom szczelności
zgodnie z normą PN-81/B-10700/00. Instalację kanalizacji sanitarnej należy poddać próbie
szczelności:
- podejścia i piony przy swobodnym przepływie wody,
- poziomy sprawdzić po napełnieniu wodą powyżej kolana łączącego z pionem.
Po zmontowaniu kanalizacji deszczowej należy ją poddać szczelności zgodnie z normą
PN-81/B-10700/00 przy całkowitym zalaniu kanalizacji deszczowej.
4.4. ZBEZPIECZENIE ANTYKOROZYJNE I TERMICZNE
Przewody HDPE i PVC nie wymagają zabezpieczenia antykorozyjnego.
Pionowe przewody deszczowe zostaną zaizolowane termicznie.
Przewody należy zaizolować przeciwroszeniowo otuliną z pianki kauczukowej o grubości 6 mm
będącą jednocześnie izolacją akustyczną.
5. ROBOTY BUDOWLANE
W każdym z mieszkań należy rozkuć strop w łazience i wymontować wpust podłogowy.
- Otwory w stropach i ścianach zabetonować,
- odbudować warstwy podłogowe,
- uzupełnić tynki,
- wykonać otwory w stropach żelbetowych pod piony dodatkowe.
W każdym mieszkaniu wykonać obudowę odpływów kanalizacyjnych prowadzonych wzdłuż
ścian nad posadzką z płyt gipsowo-kartonowych na stelażu.
6. ZABEZPIECZENIA PPOŻ
Zabezpieczeń ppoż. wymagają następujące przegrody (przy przekraczaniu ich elementami
instalacji kanalizacyjnej): stropy nad piwnicami i ściany wewnętrzne klatek schodowych +
korytarzy.
Przejścia rurociągów z tworzyw sztucznych o średnicy powyżej 32 mm przez przegrody
oddzielenia pożarowego należy zabezpieczyć specjalnymi atestowanymi mufami o odporności
ogniowej 120 minut (np. typ CP 648 HILTI), które w przypadku pożaru zamykają przewód
uniemożliwiając przedostanie się pożaru.
Montaż muf:
 w ścianach dwie, po obu stronach przegrody,
 w stropach jedną od dolnej strony.
Zastosowane otuliny termiczne powinny być wykonane jako nierozprzestrzeniające ogień (NRO)
7. WARUNKI WYKONANIA I ODBIORU
Przewody kanalizacyjne powinny być układane w gruncie i w budynku zgodnie z wytycznymi
producentów oraz przez osoby posiadające odpowiednie kwalifikacje i przeszkolenie
wykonawstwa sieci z danego materiału.
Całość robót prowadzić zgodnie z niniejszym projektem, następującymi normami i
normatywami:
- BN-83/8836-02 „Przewody ziemne. Roboty ziemne. Wymagania i roboty przy odbiorze",
- „INSTRUKCJA MONTAŻOWA układania w gruncie rur PVC WAVIN
- „Warunkami technicznymi wykonania i odbioru Robót Budowlano-Montażowych” tom I
6
„Budownictwo ogólne i tom II „Instalacje Sanitarne i Przemysłowe" Arkady 1988r,
„Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych"
zalecone do stosowania przez MGPiB Warszawa 1994r.
Podczas wykonywania robót montażowych należy przestrzegać aktualnych norm i przepisów
BHP i p. poż.
-
Opracował: mgr inż. Grzegorz Kołodziej
7
8. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW.
KANALIZACJA SANITARNA
Lp. Jedn. Ilość
1.
mb
2.
3.
mb
mb
4.
5.
6.
7.
8.
9.
10.
11.
mb
mb
szt.
szt.
szt.
szt.
szt.
kpl.
12.
13.
14.
kpl.
kpl.
kpl
15.
mb
16.
17.
18.
19.
mb
szt.
szt.
szt.
20.
szt.
21.
szt.
Nazwa materiału
PIONY I ROZPROWADZENIA
30 Rury kanalizacyjne PVC SDR 34 SN8 do kanalizacji
zewnętrznej o średnicy 200
30 j.w. lecz 160
580 Rury kanalizacyjne HT/PVC łączone na kielich z
uszczelką gumową o średnicy 110
255 j.w. lecz  75
20 j.w. lecz  50
12 Rura wywiewna PVC 110/160
6
Rura wywiewna PVC /75/110
9
Czyszczak kanalizacyjny PVC  160
36 j.w. lecz PVC  110
18 j.w. lecz PVC  75
14 Przejście ppoż. przez strop nad piwnicami
dla rur 110 PVC
6
j.w. lecz dla rur 75 PVC
5
j.w. lecz dla rur 50 PVC
Wpust podłogowy Dn100
6
INSTALACJE W MIESZKANIACH
180 Rury kanalizacyjne HT/PVC łączone na kielich z
uszczelką gumową o średnicy 110
850 j.w. lecz  50
156 Czyszczak kanalizacyjny PVC  50
156 Syfon wannowy nadstropowy
156 Trójnik kanalizacyjny PVC 45° 50/50
zaślepiony do podłączenia odpływu z pralki
17 Miska ustępowa - rezerwa na wymianę uszkodzonych
przy demontażu
34 Syfony do umywalek i zlewozmywaków - rezerwa na
wymianę uszkodzonych przy demontażu
Producent
Wavin,
Gamrat
-- " --- " --- " --- " --- " --- " --- " --- " --- " -HILTI
-- " --- " -HL
Wavin,
Gamrat
-- " --- " -HL
Wavin,
Koło
DEMONTAŻ
Lp. Jedn. Ilość
22.
23.
24.
25.
26.
27.
28.
29.
mb
mb
mb
mb
szt.
szt.
szt.
szt.
30
30
560
255
12
6
5
36
Nazwa materiału
Rury kanalizacyjne żeliwne Dn200
j.w. lecz Dn150
j.w. lecz Dn100
j.w. lecz Dn75
Rura wywiewna żeliwna 100/150
Rura wywiewna PVC 75/110
Czyszczak kanalizacyjny żeliwny  150
j.w. lecz  100
Producent
8
Lp. Jedn. Ilość
Nazwa materiału
30. szt.
18 j.w.l ecz PVC  75
INSTALACJE W MIESZKANIACH
31. mb
180 Rury kanalizacyjne żeliwne Dn100
32. mb
250 j.w. lecz Dn75
33. mb
500 j.w. lecz Dn50
34. szt.
156 Syfon wannowy podstropowy
Producent
PRACE BUDOWLANE
Lp. Jedn. Ilość
35.
mb
30
36.
mb
30
37.
szt.
300
38.
39.
szt.
szt.
156
156
40.
szt.
156
41.
kpl.
156
Nazwa materiału
Rozkucie posadzki w piwnicy pod demontaż rur
kanalizacyjnych żeliwnych Dn200
wykonanie wykopu pod demontaż rur kanalizacyjnych w
piwnicy
otwory 15x15 cm w stropach żelbetowych
MIESZKANIA
Wykucie żeliwnych wpustów podłogowych
zabetonowanie otworów w stropach żelbetowych
30x30cm
zamurowanie otworów 20x20 cm w ścianach z cegły gr.
12cm
obudowa z płyt gipsowo-kartonowych wys. 15cm szer
10 cm dł. ok. 2 mb
Producent
9
KANALIZACJA DESZCZOWA
Lp. Jedn. Ilość
42.
mb
30
43.
mb
180
44.
45.
46.
47.
kpl
szt.
kpl
mb
12
60
4
180
48.
kpl.
4
Nazwa materiału
Rury kanalizacyjne PE łączone przez zgrzewanie o
średnicy 200 PN5
Rury kanalizacyjne PE łączone przez zgrzewanie o
średnicy 160 PN5
Rewizja ø160 PE
Mufa elektrooporowa ø160 PE
Wpust dachowy z koszem i kołnierzem ø160
Izolacja przeciwroszeniowa gr. 6 mm z pianki
kauczukowej
Przejście ppoż. przez strop nad piwnicami dla rur 160
PE
Producent
Nazwa materiału
Rury kanalizacyjne żeliwne Dn200
j.w. lecz Dn150
Wpust dachowy Dn150
Producent
Wavin,
-- " --- " --- " --- " -Armaflex
HILTI
DEMONTAŻ
Lp. Jedn. Ilość
49.
50.
51.
mb
mb
kpl
30
180
4
PRACE BUDOWLANE
Lp. Jedn. Ilość
52.
mb
30
53.
mb
30
54.
szt.
62
Nazwa materiału
Rozkucie posadzki w piwnicy pod demontaż rur
kanalizacyjnych żeliwnych Dn200
wykonanie wykopu pod demontaż rur kanalizacyjnych w
piwnicy
otwory 15x15 cm w stropach żelbetowych
Producent
Opracował: mgr inż. Grzegorz Kołodziej
10
9. INFORMACJA DO SPORZĄDZENIA PLANU BEZPIECZEŃSTWA I
OCHRONY ZDROWIA
Przewiduje się zagrożenia podczas realizacji robót budowlanych:
 roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0m;
 prowadzenie prac przy użyciu elektronarzędzi
SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM
DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH
Instruktaż należy przygotować na podstawie:
 Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 26.09.1997 r. (wraz z
późniejszymi zmianami) w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy
(Dz.U. Nr129, poz.844; zm.: Dz.U. Nr 91/2002 r., poz.811)
 Rozporządzenia Ministra Infrastruktury z dnia 06.02.2003 r. w sprawie bezpieczeństwa i
higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz.401)
Instruktaż powinien obejmować:
 Wskazanie pracownikom istniejących zagrożeń
 Zapoznanie pracowników ze środkami ochrony indywidualnej oraz informacji o tych
środkach i zasadach ich stosowania (wg załącznika nr 2 do Rozporządzenia Ministra
Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy)
 Zapoznanie pracowników ze środkami ochrony zbiorowej do zabezpieczenia stanowisk
pracy na wysokości (wg Rozporządzenia Ministra Infrastruktury w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, rozdz. 8 i 9
oraz wg Rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych
przepisów bezpieczeństwa i higieny pracy, rozdz. 6E)
 Zapoznanie pracowników z instrukcjami BHP, opracowanymi zgodnie z  41
Rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy
 Zapoznanie pracowników z funkcjonowaniem systemu pierwszej pomocy w razie
wypadku (wg  44 Rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy)
Nadzór i kontrola zagadnień BHP w czasie prowadzenia prac
Do sprawowania bezpośredniego nadzoru na stanowiskach pracy zobowiązani są brygadziści,
kierownicy robót, kierownik budowy.
Obowiązek sporządzenia lub zapewnieniem sporządzenia przed rozpoczęciem budowy
planu bezpieczeństwa i ochrony zdrowia (planu BIOZ) spoczywa na kierowniku budowy.
11
10. OŚWIADCZENIE
KATOWICE, dnia 22.12.2016r.
.............................................................................................
projektant
mgr inż. GRZEGORZ KOŁODZIEJ
.............................................................................................
sprawdzający
mgr inż. TOMASZ TAPPER
.............................................................................................
OŚWIADCZENIE
Dotyczy: Projektu Budowlano - Wykonawczego
BUDYNEK MIESZKALNY WIELORODZINNY
KATOWICE, UL. UNIWERSYTECKA 12
„WYMIANA INSTALACJI KANALIZACJI SANITARNEJ I DESZCZOWEJ”
Zgodnie z wymogiem art. 20 ust. 4 ustawy Prawo Budowlane z dnia 7 lipca 1994 roku (
Tekst jednolity Dz. U. poz. 1409 z dnia 2 października 2013 roku z późniejszymi
zmianami ), oświadczam że projekt został wykonany zgodnie z obowiązującymi
przepisami, oraz zasadami wiedzy technicznej i został wykonany w sposób kompletny z
punktu widzenia celu, któremu ma służyć.
mgr inż. Grzegorz KOŁODZIEJ upr. nr SLK/4325/PWOS/12
mgr inż. Tomasz TAPPER upr.
nr SLK/2915/PWOS/09
12
DO STUDZIENKI KANALIZACYJNEJ
-1.076
-1.089
-1.001
-2.60
K12
K11
K14
Rs3
Rs4
K16
-2.58
K18
K15
K17
-1.074
WP
WP
WP
WP
WP
WP
-1.075
-2.58
-2.62
-1.001
-2.58
K2
K1
K4
K3
DO STUDZIENKI KANALIZACJI DESZCZOWEJ
Rs2
-2.60
Rs1
K5
K8
K7
PROJ. KANALIZACJA PODSTROPOWA
Nr
PROJ. KANALIZACJA PODPOSADZKOWA
Rewizja
Data
Inwestor
Inwestycja
Budynek mieszkalny
Katowice ul. Uniwersytecka 12
PROJ. KANALIZACJA DESZCZOWA PODPOSADZKOWA
Obiekt
-2.60
K13
PION KANALIZACYJNY
Rs1
RURA SPUSTOWA
Budynek mieszkalny
Biuro projektowe
REWIZJA
Stadium
Temat
WYMIANA INSTALACJI KANALIZACJI SANITARNEJ
I DESZCZOWEJ
Lokalizacja
ul. Uniwersytecka 12
KATOWICE
Nazwa rys.
RZUT PIWNIC
DO STUDZIENKI KANALIZACJI DESZCZOWEJ
Nr.upr.
Specj.
sanit.
Podpis
Nr.proj.
Nr.rys.
W-90 1
1:50
Skala
sanit.
Il.rys.
K14
K11
Rs4
Rs3
K12
SANITARNE
SKLEPU
K15
WP
WP
WP
WP
WP
K16
K17
K18
WP
K1
K2
K3
Rs1
Rs2
K4
K7
K8
PROJ. KANALIZACJA SANITARNA
K13
PROJ. PION KANALIZACYJNY
Rs1
RURA SPUSTOWA
K5
WP
Nr
Rewizja
Data
Inwestor
Inwestycja
Obiekt
Budynek mieszkalny
Budynek mieszkalny
Biuro projektowe
Stadium
Temat
I DESZCZOWEJ
Lokalizacja
KATOWICE
Nazwa rys.
RZUT PARTERU
Nr.upr.
Specj.
sanit.
Podpis
Nr.proj.
Nr.rys.
W-90 2
1:50
Skala
sanit.
Il.rys.
Rs4
K16
K17
K17'
K14
Rs3
K11
K15
K1
K2
K3
Rs1
Rs2
Rs4
K12
K16
K17
K18
K4
K7
K8
K5
K13
Rs1
RURA SPUSTOWA
Nr
Rewizja
Data
Inwestor
Inwestycja
Obiekt
Budynek mieszkalny
Budynek mieszkalny
Biuro projektowe
Stadium
Temat
I DESZCZOWEJ
Lokalizacja
KATOWICE
Nazwa rys.
RZUT KONDYGNACJI POWTARZALNEJ (I-XIII)
Nr.upr.
Specj.
sanit.
Podpis
Nr.proj.
Nr.rys.
W-90 3
1:50
Skala
sanit.
Il.rys.
K1
K2
K3
K4
K5
Rs1
Rs2
K7
K8
K4
Rs1
RURA SPUSTOWA
Nr
Rewizja
Data
Inwestor
Inwestycja
Obiekt
Budynek mieszkalny
Budynek mieszkalny
Biuro projektowe
Stadium
Temat
I DESZCZOWEJ
Lokalizacja
KATOWICE
Nazwa rys.
Nr.upr.
Specj.
sanit.
Podpis
Nr.proj.
Nr.rys.
W-90 4
1:50
Skala
sanit.
Il.rys.
K1
K8
K5
K2
K7
K3
K4
K11 K14 K18
K12
K17
K16
K15
K4
Nr
Rewizja
Data
Inwestor
Inwestycja
Obiekt
Budynek mieszkalny
Budynek mieszkalny
Biuro projektowe
K11
K12
K15
K16
K17
K18
K14
Stadium
Temat
I DESZCZOWEJ
Lokalizacja
KATOWICE
Nazwa rys.
Nr.upr.
Specj.
sanit.
Podpis
Nr.proj.
Nr.rys.
W-90 5
1:100
Skala
sanit.
Il.rys.
Nr
Rewizja
Data
Inwestor
Inwestycja
Obiekt
Budynek mieszkalny
Budynek mieszkalny
Biuro projektowe
Stadium
Temat
I DESZCZOWEJ
Lokalizacja
KATOWICE
Nazwa rys.
Nr.upr.
Specj.
sanit.
Podpis
Nr.proj.
Nr.rys.
W-90 6
1:25
Skala
sanit.
Il.rys.
NR PROJEKTU W-90/ST
FAZA:
SPECYFIKACJA TECHNICZNA WYKONANIA I
ODBIORU ROBÓT
OBIEKT:
BUDYNEK MIESZKALNY
KATOWICE
UL. UNIWERSYTECKA 12
ADRES:
KATOWICE UL. UNIWERSYTECKA 12
TEMAT:
WYMIANA INSTALACJI
KANALIZACJI SANITARNEJ
I DESZCZOWEJ
INWESTOR:
Spółdzielnia Budowlano-Mieszkaniowa "WSPÓŁNA PRACA"
OPRACOWAŁ:
mgr inż. Grzegorz KOŁODZIEJ
Data wykonania: Grudzień 2016 r.
upr. nr
SLK/4325/PWOS/12
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU
ROBÓT BUDOWLANYCH
Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania następujących
instalacji:
 wymiana instalacji kanalizacji sanitarnej
1. ZAKRES ROBÓT.
1.1. Przedmiot i zakres opracowania.
Przedmiotem opracowania jest określenie podstawowych norm i przepisów związanych z
prowadzeniem robót instalacyjnych w zakresie objętym Projektem Wykonawczym WYMIANA
INSTALACJI KANALIZACJI SANITARNEJ” dla budynku mieszkalnego wielorodzinnego przy
ul. Uniwersyteckiej 21 w Katowicach.
Niniejsze opracowanie można stosować wyłącznie przy wykonawstwie robót montażowych ww.
instalacji dla przedmiotowego obiektu. Stosowanie podanych norm i przepisów nie może być sprzeczne z
żadnymi innymi, obowiązującymi w chwili prowadzenia robót , normami i przepisami.
1.2. Kody wg Wspólnego Słownika Zamówień (CPV)
 kod CPV 45330000-9 - Hydraulika i roboty sanitarne
 kod CPV 45231300-8 - Roboty budowlane w zakresie budowy wodociągów i rurociągów do
odprowadzania ścieków
 kod CPV 45000000-7 - Roboty budowlane
 kod CPV 45231100-6 - Ogólne roboty budowlane związane z budową rurociągów
 kod CPV 45232100-2 - Roboty pomocnicze w zakresie rurociągów i kabli
 kod CPV 45232400-6 - Roboty budowlane w zakresie kanałów ściekowych
 kod CPV 45232410-9 - Roboty w zakresie kanalizacji ściekowej
 kod CPV 45232411-6 - Rurociągi wody ściekowej
 kod CPV 45255600-5 - Roboty w zakresie kładzenia rur w kanalizacji
 kod CPV 45000000-7 - Roboty budowlane
 kod CPV 45231100-6 - Ogólne roboty budowlane związane z budową rurociągów
 kod CPV 45111100-9 - Roboty rozbiórkowe
1.3. Szczegółowe zakresy robót.
1.2.1. Roboty budowlane
a. Wykonanie wykopów pod przykanaliki
b. Wykonanie wykopów pod przewody poziome pod posadzką piwnic
c. Wykonanie podłoży z piasku pod przykanaliki i przewody poziome pod posadzką
d. zasypka wykopów piaskiem wraz z utwardzeniem gruntu
e. zasypka wykopów piaskiem i odbudowa posadzki
f. wykonanie otworów w stropach żelbetowych pod dodatkowe piony
g. wykonanie bruzd ściennych i otworów w ścianach szachtów
h. zabetonowanie otworów w stropach łazienek po kratkach podłogowych
i. zamurowanie otworów w ścianach po zdemontowanych rurach pod stropem łazienek
j. wykonanie obudowy przewodów kanalizacyjnych w łazienkach z płyt kartonowo-gipsowych na
ruszcie
a.
b.
c.
d.
e.
f.
g.
1.2.2 Roboty demontażowe.
demontaż przykanalików
demontaż przewodów prowadzonych pod posadzką piwnic
demontaż pionów kanalizacyjnych
demontaż czyszczaków, rur wywiewnych
demontaż kratek podłogowych w łazienkach
demontaż odpływów z przyborów sanitarnych w mieszkaniach
demontaż odpływów z przyborów sanitarnych w piwnicy
1.2.3. Montaż kanalizacji sanitarnej
2
a. ułożenie rur kanalizacyjnych w wykopach;
b. montaż rur kanalizacyjnych pod stropem i na ścianach piwnic wraz z montażem czyszczaków na
c.
d.
e.
f.
g.
pionach i poziomach,
montaż pionów kanalizacji sanitarnej
montaż pionów obsługujących przybory na parterze
montaż nadstropowych wannowych i brodzikowych syfonów nadstropowych
montaż podejść kanalizacyjnych pod urządzenia sanitarne wraz z czyszczakami
próba szczelności
1.4. Ogólne wymagania robót .
1.4.1. Wszystkie roboty, wymienione w poprzednim punkcie należy wykonywać zgodnie z projektami
wykonawczymi dotyczącymi odpowiedniego rodzaju robót.
1.4.2. Na Wykonawcy spoczywa obowiązek wykonania robót, wymienionych w tym punkcie w pełnym
zakresie tzn. wraz z robotami towarzyszącymi nie wymienionymi w tych punktach.
1.4.3. W przypadkach wymagających wyjaśnień, uściśleń lub wprowadzenia zmian w zastosowanych
rozwiązaniach Wykonawca ma obowiązek powiadomienia (w formie wcześniej ustalonej) projektanta i
inspektora nadzoru, w celu podjęcia decyzji technicznych w żądanym lub proponowanym przez
Wykonawcę zakresie.
1.4.4. Projekty uzupełniające opracowane przez Wykonawcę lub firmy współpracujące podlegają
bezwzględnemu pisemnemu zatwierdzeniu przez projektanta instalacji pod rygorem ich nieważności.
1.5. Zabezpieczenia placu budowy .
Wykonawca jest zobowiązany do zabezpieczenia placu budowy przed dostępem osób trzecich w okresie
trwania realizacji kontraktu aż do zakończenia i odbioru końcowego robót. Koszt zabezpieczenia placu
budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę kontraktową.
1.6. Ochrona własności publicznej i prywatnej. .
Wykonawca jest zobowiązany do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej i
prywatnej.. Jeżeli w związku z zaniedbaniem, niewłaściwym prowadzeniem robót lub brakiem
koniecznych działań ze strony Wykonawcy nastąpi uszkodzenie lub zniszczenie własności publicznej lub
prywatnej to Wykonawca na swój koszt naprawi lub odtworzy uszkodzoną własność. Stan naprawionej
własności powinien być nie gorszy niż przed powstaniem uszkodzenia.
2. MATERIAŁY.
2.1. Ogólne wymagania.
Dla każdego stosowanego materiału lub wyrobu, w tym także poszczególnych składników należy
zachować wszystkie wymagania dotyczące transportu, przechowywania i składowania zawarte w
odpowiednich tematycznych normach i przepisach związanych z tymi normami oraz instrukcjami
producentów.
W przypadkach wymagających dodatkowych wyjaśnień Wykonawca ma obowiązek:
- uzyskać brakujące dane bezpośrednio od producenta danego materiału lub wyrobu,
- sprawdzić poprawność i zgodność otrzymanych danych z obowiązującymi normami i innymi
dokumentami.
2.2. Wyszczególnienie podstawowych materiałów.
a. Rury kształtki kanalizacyjne PVC SDR 34 SN8  160
b. Rury kształtki kanalizacyjne HT/PVC, 110, 75, 50
c. rury wywiewne PCV  160, 110
d. czyszczaki kanalizacyjne (rewizje)  160, 110, 75, 50
e. zawór napowietrzający  110, 75, 50
f. wannowe i brodzikowe syfony nadstropowe  110, 75, 50
g. osłony ogniochronne (np. HILTI) o odporności ogniowej 120 minut
2.3. Składowanie materiałów.
Przechowywanie i składowanie poszczególnych materiałów i wyrobów budowlanych powinno
odpowiadać wymaganiom, określonym przez producentów i odpowiednie normy, w szczególności
powinno umożliwić ich zabezpieczenie przed zniszczeniem, utratą wymaganych właściwości
3
budowlanych, stworzeniem niebezpieczeństwa na placu budowy oraz powinno być zgodne z zasadami
BHP i ppoż.
Wszystkie miejsca czasowego składowania materiałów powinny być po zakończeniu robót
doprowadzone przez Wykonawcę do ich pierwotnego stanu, w sposób zaakceptowany przez Inspektora
Nadzoru Inwestorskiego.
Rury PVC HT/PVC należy składować na odpowiednio gładkiej powierzchni, wolnej od ostrych
występów i nierówności, tak aby nie uszkodzić kielichów i bosych końców rur. Rury w wypadku
dłuższego składowania na powietrzu należy chronić przed bezpośrednim działaniem promieni
słonecznych. Kartony z kształtkami PVC i HT/PVC należy w czasie transportu i składowania chronić od
wilgoci i przechowywać pod dachem do czasu ich rozpakowania.
3. SPRZĘT.
Sprzęt używany w robotach instalacyjnych musi odpowiadać wymaganym przepisom eksploatacyjnym w
zakresie:
- wymagań użytkowych,
- utrzymania odpowiedniego stanu technicznego,
- częstotliwości i zakresu stanu technicznego,
- przestrzegania warunków BHP i ochrony ppoż. w czasie użytkowania sprzętu.
Roboty demontażowe należy prowadzić metodą tradycyjną przy użyciu narzędzi ręcznych lub drobnych
elektronarzędzi sprawnych technicznie.
3.2. Wymagania dotyczące sprzętu.
- Sprzęt stosowany do robót instalacyjnych musi być użytkowany zgodnie ze swoim przeznaczeniem.
- Przeglądy techniczne i naprawy muszą być prowadzone przez autoryzowane firmy wskazane przez
producenta sprzętu i posiadające wymagane uprawnienia do konserwacji i napraw sprzętu.
4. TRANSPORT.
Środki transportu muszą spełniać wymagania podane w normach i przepisach branżowych.
- Sposób i warunki transportu materiałów i wyrobów budowlanych instalacyjnych muszą być zgodne z
odpowiednimi normami w zakresie:
ilości przewożonego materiału,
sposobu jego układania na środku transportowym,
sposobu zabezpieczenia przewożonego ładunku,
sposobu załadunku u dostawcy i wyładunku w miejscu docelowym.
- Maszyny, sprzęt i urządzenia służące do transportu używane w obrębie placu budowy muszą spełniać
warunki techniczne i odbiorowe zgodne z obowiązującymi przepisami transportowymi, branżowymi i
technicznymi.
Transport materiałów zdemontowanych (odpadów pochodzących z rozbiórki w miarę możliwości
posegregowanych ) należy prowadzić systematycznie na składowisko odpadów wskazane przez
Inwestora środkami transportu szczelnymi, nie powodującymi zanieczyszczenia dróg transportowych i
zanieczyszczenia środowiska.
Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego
pojazdami na drogach publicznych oraz dojazdach do terenu budowy.
5. WYKONANIE ROBÓT.
5.1. Ogólne zasady wykonania.
Roboty instalacyjne należy prowadzić zgodnie z obowiązującymi :
- normami podstawowymi,
- normami związanymi z normami podstawowymi,
- „Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych” tom II
- ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z 12 kwietnia 2002 roku w sprawie
„Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie”,
- przepisami technicznymi odpowiednimi dla danego rodzaju robót,
- przepisami BHP i ochrony ppoż. w zakresie obowiązującym dla danych robót,
- projektami wykonawczymi branżowymi,
- ustaleniami podjętymi w czasie pełnienia nadzoru autorskiego.
4
Rozbiórka urządzeń i instalacji – do rozbiórki można przystąpić po stwierdzeniu , że instalacje zostały
odcięte od zasilania i dokonano odpowiedniego wpisu w dzienniku budowy.
5.1. Roboty demontażowe
Demontaż istniejącej instalacji wykonywany będzie bez odzysku elementów
Materiały uzyskane z demontażu należy posegregować i wywieźć na uzgodnione z Inwestorem miejsce.
Nie można dopuścić do nadmiernego nagromadzenia się materiałów rozbiórkowych przy budynku, jak
również nie można spowodować zanieczyszczenia odpadami rozbiórkowymi otoczenia budynku
5.2. Montaż rurociągów.
Przewody kanalizacji sanitarnej poziome układać z zachowaniem projektowanych spadków.
Przewody poziome prowadzone po ścianach budynku, mocować za pomocą obejm lub uchwytów do
konstrukcji budowlanej. pomiędzy przewodem a obejmą stosować podkładki elastyczne.
Przewody spustowe pionowe zakończyć u góry rurą wywiewną lub zaworem napowietrzającym
Przewody spustowe wyposażyć w rewizję w najniższej części pionu.
Na przewodach kanalizacyjnych przed załamaniem pionów wykonać rewizje.
Przed układaniem przewodów należy sprawdzić trasę oraz usunąć możliwe do wyeliminowania
przeszkody, mogące powodować uszkodzenie przewodów (np. pręty, wystające elementy zaprawy
betonowe i muru)
Przed zamontowaniem należy sprawdzić czy elementy przewidziane do zamontowania nie posiadają
uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń (ziarna, papiery itp. elementy).
Rur pękniętych lub w inny sposób uszkodzonych nie należy używać.
Kolejność wykonywania robót:
- wyznaczenie miejsca ułożenia rur
- wykonanie gniazd i osadzenie uchwytów
- przecinanie rur
- założenie tulei ochronnych
- ułożenie rur z zamocowaniem wstępnym
w miejscach przejść przewodów przez ściany i stropy nie wolno wykonywać żadnych połączeń. Przejścia
przez przegrody wykonać w tulejach ochronnych.
5.2. Badanie i uruchomienie instalacji.
Instalacja przed zakryciem bruzd musi być poddana próbie szczelności
Z próby szczelności należy sporządzić protokół.
6. KONTROLA JAKOŚCI ROBÓT.
6.1. Ogólne zasady kontroli jakości robót.
Jakość robót instalacyjnych jest sprawdzana przez osoby upoważnione, wymienione w odpowiednich
przepisach Prawa Budowlanego.
Kontroli jakości robót demontażowych podlega:
- odłączenie instalacji w budynku od źródeł zasilania,
- zabezpieczenie miejsca robót rozbiórkowych,
- przestrzeganie przepisów bezpieczeństwa, przepisów ppoż. i higieny pracy
- ład i porządek na stanowisku pracy, usunięcie odpadów i uprzątnięcie terenu
6.2. Badania i pomiary.
Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku gdy
normy nie obejmują jakiegokolwiek badania wymaganego w ST, stosować można wytyczne krajowe,
albo inne procedury zaakceptowane przez Inspektora Nadzoru. Przed przystąpieniem do pomiarów lub
badań Wykonawca powiadomi Inspektora Nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po
wykonaniu pomiaru lub badania Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inspektora
Nadzoru.
6.3. Ocena wyników badań.
Wyników badań należy uznać za dodatnie jeżeli zostały spełnione wszystkie wymagania zawarte w
normie.
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
5
Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z dokumentacją
projektową i ST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po
pisemnym powiadomieniu Inżyniera o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3
dni przed tym terminem. Wyniki obmiaru będą wpisane do rejestru obmiarów. Jakikolwiek błąd lub
przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie lub gdzie indziej w specyfikacji
nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione
wg instrukcji Inżyniera na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością
wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w
umowie lub oczekiwanym przez Wykonawcę i Inżyniera.
7.2. Jednostka obmiarowa
Dla robót demontażowych:
a) rury
b) armatura
c) urządzenia
[ mb ]
[ kpl ]
[ kpl ]
8. ODBIÓR ROBÓT.
8.1. Ogólne zasady odbioru robót.
Roboty podlegają następującym etapom odbioru:
odbiorowi robót zanikających i ulegających zakryciu,
odbiorowi częściowemu
odbiorowi ostatecznemu
odbiorowi pogwarancyjnemu
Odbiór robót zgłoszonych przez Wykonawcę dokonany przez Inspektora Nadzoru obejmuje:
- prawidłowość ułożenia przewodów,
- prawidłowość wykonania połączeń,
- prawidłowość mocowani a rur,
- szczelność instalacji,
- prawidłowość montażu uzbrojenia instalacji.
8.2 Dokumenty do odbioru ostatecznego.
Odbiór robót w każdym zakresie należy przeprowadzić zgodnie z:
- obowiązującymi normami i przepisami,
- „Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych” tom II
Niezbędnymi dokumentami wymaganymi przy czynnościach odbiorowych są następujące dokumenty:
- dokumentacja powykonawcza
- dziennik budowy
- protokoły odbiorów częściowych części instalacji ulegających zakryciu,
- protokoły badań i prób
- karty gwarancyjne,
- wymagane certyfikaty techniczne atesty i aprobaty techniczne.
9. PODSTAWA PŁATNOŚCI
9.1. Ogólne zasady podstawy płatności

Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową
ustaloną dla danej pozycji kosztorysu.
 Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota)
podana przez Wykonawcę w danej pozycji kosztorysu.
 Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie
czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w
dokumentacji projektowej.
Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować:
 robociznę bezpośrednią wraz z towarzyszącymi kosztami,
 wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i
transportu na teren budowy,
 wartość pracy sprzętu wraz z towarzyszącymi kosztami,
 koszty pośrednie, zysk kalkulacyjny i ryzyko,
 podatki obliczone zgodnie z obowiązującymi przepisami.
6
Do cen jednostkowych nie należy wliczać podatku VAT.
9.2. Cena jednostkowa
Cena 1 m wykonanej i odebranej instalacji obejmuje:
 roboty przygotowawcze,
 roboty instalacyjne demontażowe
 przeprowadzenie pomiarów i badań
 uruchomienie instalacji,
 inne prace niezbędne.
10. PRZEPISY ZWIĄZANE.
10.1. Normy.
Obowiązują wszystkie Polskie Normy podstawowe, związane z przedmiotowymi robotami w zakresie
materiałów i wyrobów budowlanych, składowania, sprzętu, transportu, wykonania, kontroli jakości i
odbioru, wraz ze związanymi z nimi normami branżowymi i zakładowymi, ze szczególnym
uwzględnieniem następujących norm:
PN-81/B-10700.00 Instalacje wewnętrzne wodociągowe i kanalizacyjne.
Wymagania i badania przy odbiorze. Wspólne wymagania i badania.
PN-83/B-10700.04 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania
przy odbiorze. Przewody wody zimnej polichlorku winylu i polietylenu.
PN-B-10729:1999
Kanalizacja. Studzienki kanalizacyjne.
PN-92/B-10735
Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze.
PN-81/C-89203
Kształtki kanalizacyjne z nieplastyfikowanego polichlorku winylu.
PN-80/C-89205
Rury kanalizacyjne z nieplastyfikowanego polichlorku winylu.
PN-88/C-89206
Rury wywiewne z nieplastyfikowanego polichlorku winylu.
PN-85/M-75178.00
Armatura odpływowa instalacji kanalizacyjnej. Wymagania i badania.
PN-89/M-75178.01
Armatura odpływowa instalacji kanalizacyjnej. Syfon do umywalki.
PN-89/M-75178.05
Armatura odpływowa instalacji kanalizacyjnej. Przelewy i spusty.
PN-89/M-75178.07
Armatura odpływowa instalacji kanalizacyjnej. Syfon nadstropowy do wanien.
PN-B-06050:1999
Roboty ziemne. Wymagania ogólne.
PN-B-10736: 1999
Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i
kanalizacyjnych. Warunki techniczne wykonania.
PN-EN 12056-1:2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku.
Część 1: Postanowienia ogólne i wymagania
PN-EN 12056-2:2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku.
Część 2: Kanalizacja sanitarna. Projektowanie układu i obliczenia PN-92/B01707 Instalacje kanalizacyjne. Wymagania w projektowaniu.
PN-EN 12056-5:2002 Systemy kanalizacji grawitacyjnej wewnątrz budynku. Część 5:
Montaż, i badania, instrukcje działania, użytkowania i eksploatacji PN-EN-1054 i
1055:1998 – Systemy przewodowe z tworzyw sztucznych.
PN-EN 476: 2001
Wymagania ogólne dotyczące elementów stosowanych w systemach kanalizacji
grawitacyjnej.
PN-EN ISO 168711:2004 (U) – Systemy przewodów rurowych i rur osłonowych z tworzyw sztucznych
PN-EN 12201-1:2004 – Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody –
Polietylen (PE) – Część 1: Wymagania ogólne
PN-EN 12201-2:2004 – Systemy przewodów rurowych z tworzyw sztucznych do przesyłania wody –
Polietylen (PE) – Część 2: Rury
PN-EN 1401-01:1999 – Systemy przewodowe z tworzyw sztucznych. Podziemne bezciśnieniowe
systemy przewodowe z niezmiękczonego polichlorku winylu (PVC-U) do
odwadniania i kanalizacji. Wymagania dotyczące rur, kształtek i systemu.
PN-EN 1610:2002
– Budowa i badania przewodów kanalizacyjnych.
10.2. Inne dokumenty.
 Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych, tom II
 „Warunki Techniczne Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych”.
 Wymagania techniczne COBRTI INSTAL Zeszyt 12. ,,Warunki techniczne wykonania i odbioru
instalacji kanalizacyjnych”
7
 „Tymczasowe wytyczne bezpieczeństwa i higieny pracy dla pracowników zatrudnionych przy
robotach wod.- kan.”
 Przepisy w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych w tym
robót rozbiórkowych
 Poradnik kierownika budowy – dział Roboty rozbiórkowe
 Instrukcje i katalogi dostawców lub producentów urządzeń sanitarnych i innych elementów.
Przy korzystaniu z wymienionych opracowań należy sprawdzić aktualność przytoczonych w nich norm
i innych przepisów.
8

dokumentacja projektowa kanalizacji

Transkrypt

Podobne dokumenty

Tabela wynagrodzenia ryczałtowego

Specyfikacja Techniczna Wykonania i Odbioru Robót

Mogilno, dnia 26 stycznia 2010r. Znak pisma : FE

PROTOKÓŁ TYPOWANIA ROBÓT REMONTOWYCH

Hasło dziennik-budowy

Informacja o danych zamieszczonych w ogłoszeniu

GGBC_UER

Zamawiający informuje, że w związku z tym, iż wynagrodzenie za

Poradnik Kierownika Budowy

Wykonawca (Kierownik Budowy) obowiązany jest sporządzić przed
