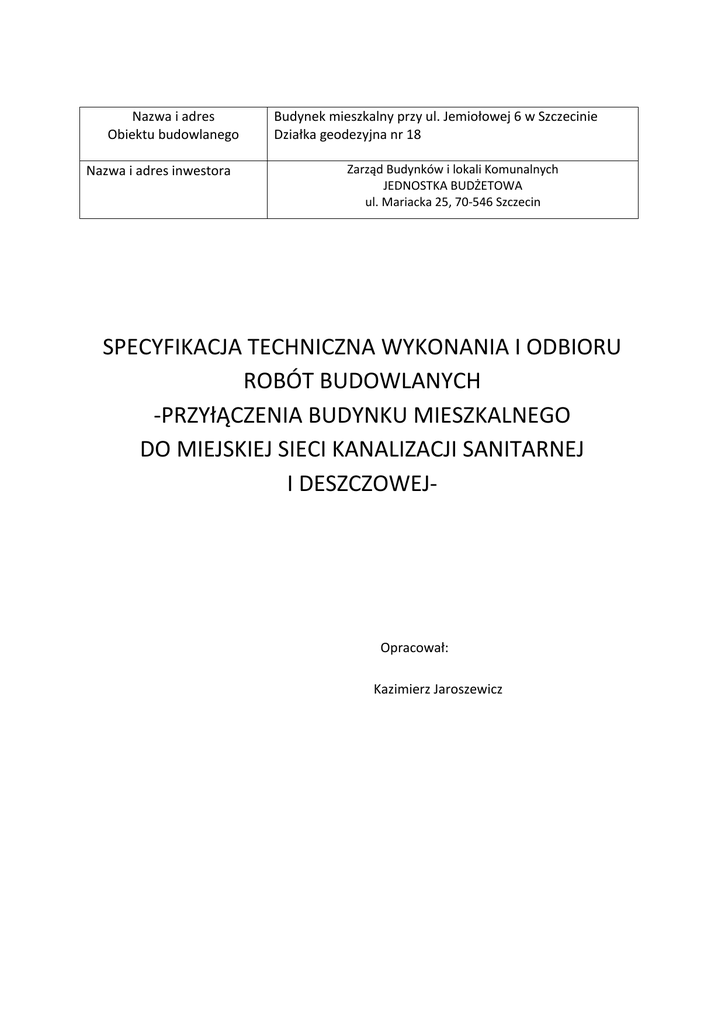

Specyfikacja Techniczna Wykonania i Odbioru Robót

Nazwa i adres
Obiektu budowlanego
Nazwa i adres inwestora
Budynek mieszkalny przy ul. Jemiołowej 6 w Szczecinie
Działka geodezyjna nr 18
Zarząd Budynków i lokali Komunalnych
JEDNOSTKA BUDŻETOWA
ul. Mariacka 25, 70-546 Szczecin
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU
ROBÓT BUDOWLANYCH
-PRZYłĄCZENIA BUDYNKU MIESZKALNEGO
DO MIEJSKIEJ SIECI KANALIZACJI SANITARNEJ
I DESZCZOWEJ-
Opracował:
Kazimierz Jaroszewicz
1.Przedmiot i zakres robót budowlanych.
2.Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót:
- wbudowanie studzienek rewizyjnych na przyłączach kanalizacji sanitarnej i deszczowej
zlokalizowanych na terenie posesji budynku mieszkalnego,
- wykonanie zewnętrznej kanalizacji sanitarnej i deszczowej odprowadzającej ścieki z
budynku
- odwodnienie nawierzchni podwórka,
- likwidacja istniejącego szamba,
- roboty ogólnobudowlane związane z budową kanalizacji.
3.Informacje o terenie:
- roboty będą wykonywane na działce geodezyjnej nr 18 stanowiącej własność Gminy
Miasto Szczecin
4.Wymagania dotyczące właściwości wyrobów budowlanych
-do realizacji mogą być stosowane materiały, które zostały dopuszczone do obrotu i
powszechnego stosowania w budownictwie
5.Rury i kształtki:
- Rury kielichowe klasy SN8 z nieplastykowanego polichlorku winylu PVC wg PN-85/C-89205
i ISO 4435:1991 o średnicy 160 mm
- kształtki z PVC wg PN-85/C89203
6.Uzbrojenie:
- studzienki rewizyjne z tworzywa sztucznego klasy firm WAVIN, PIPE LIFE o średnicy
425mm z pokrywą żeliwną
- studzienki ściekowe z gotowych elementów betonowych o średnicy 500mm z osadnikiem i
wpustem żeliwnym typu ciężkiego.
7.roboty montażowe:
-w celu zachowania prawidłowego postępu robót należy przestrzegać zasady budowy
kanalizacji od najniższego punktu w kierunku przeciwnym kierunku do spadku. Przy
głębokości posadowienia rurociągów należy uwzględnić istniejące rzędne przyłączy.
7.Podsypka i obsypka
-rurociągi układać na podsypce o grubości 10 cm
-należy wykonać obsypkę rurociągów o grubości 15cm
9.Przed zasypaniem należy przeprowadzić próbę szczelności przewodów i studzienek
zgodnie z PN-EN 1610
8. Zasypka i zagęszczenie gruntu
-Użyty materiał i sposób zasypania przewodów nie powinien spowodować uszkodzenia
ułożonych przewodów. Grubość warstwy ochronnej zasypu strefy niebezpiecznej powinna
wynosić, co najmniej 0.3 m dla rur z PCV. Materiałem do zasypania w obrębie strefy
niebezpiecznej powinien być grunt sypki bez grud i kamieni. Zagęszczenie tej warstwy
powinno być wykonane ze szczególną ostrożnością Zasypanie wykopu powyżej warstwy
ochronnej należy wykonać gruntem rodzimym z jednoczesnym zagęszczeniem.
9.Kontrola jakości robót.
-kontrola związana z wykonaniem kanalizacji powinna być przeprowadzana czasie wszystkich
faz robót.
10.Przepisy:
-przy wykonywaniu robót instalacyjnych Wykonawcę obowiązują niżej wymienione normy,
akty prawne i dokumenty:
-postanowienia Umowne o wykonanie robót.
-Specyfikacja Techniczna Wykonania i Odbioru Robót.
-szkic instalacji kanalizacji sanitarnej i deszczowej dla potrzeb budynku nr6 przy ul.
Jemiołowej
-przedmiary robót
- wytyczne projektowania i wykonawstwa sieci, urządzeń i obiektów wodociągowokanalizacyjnych wymagania w zakresie przeglądów technicznych dla miasta Szczecina. Zakład
Wodociągów i kanalizacji Sp. z o.o. w Szczecinie. Wydanie III. Kwiecień 2007 roku.
-wymagania techniczne COBRTI Instal. Zeszyt 9. Warunki techniczne wykonania i odbioru
sieci kanalizacyjnych.
-PN-68/B-06050 Roboty ziemne
-PN-B-10736,1999 Roboty ziemne. Wykopy dla przewodów wodociągowych i kanalizacyjnych
-PN-92/B-10735 Kanalizacja .Przewody kanalizacyjne. Wymagania i badania przy odbiorze
-PN-85/C-89205 Rury kanalizacyjne z polichlorku winylu
-PN-85/C-89203 Kształtki z polichlorku winylu
-PN-H-74051-2 Włazy kanałowe klasy B,C,J,D
-PN-92-B-10729 Kanalizacja. Studzienki kanalizacyjne
-BN-62/8971-04Roboty wodociągowe i kanalizacyjne. Wpusty deszczowe. Warunki
techniczne wykonania.
-PN-81/B-10700/01 Wymagania i badania techniczne przy odbiorze. Instalacje kanalizacyjne.
PN-81/C-89203 Kształtki kanalizacyjne z nieplastyfikowanego polichlorku winylu.
-PN-81/C-89205 Rury z nieplastyfikowanego polichlorku winylu.
