instrukcja obs£ugi ar520

APAR - BIURO HANDLOWE
R
02-699 Warszawa, ul. K³obucka 8 pawilon 119
Tel.
(0-22) 853-48-56, 853-49-30, 607-98-95
Fax
(0-22) 607-99-50
E-mail:
[email protected]
Internet: www.apar.pl
Rok za³o¿enia 1985

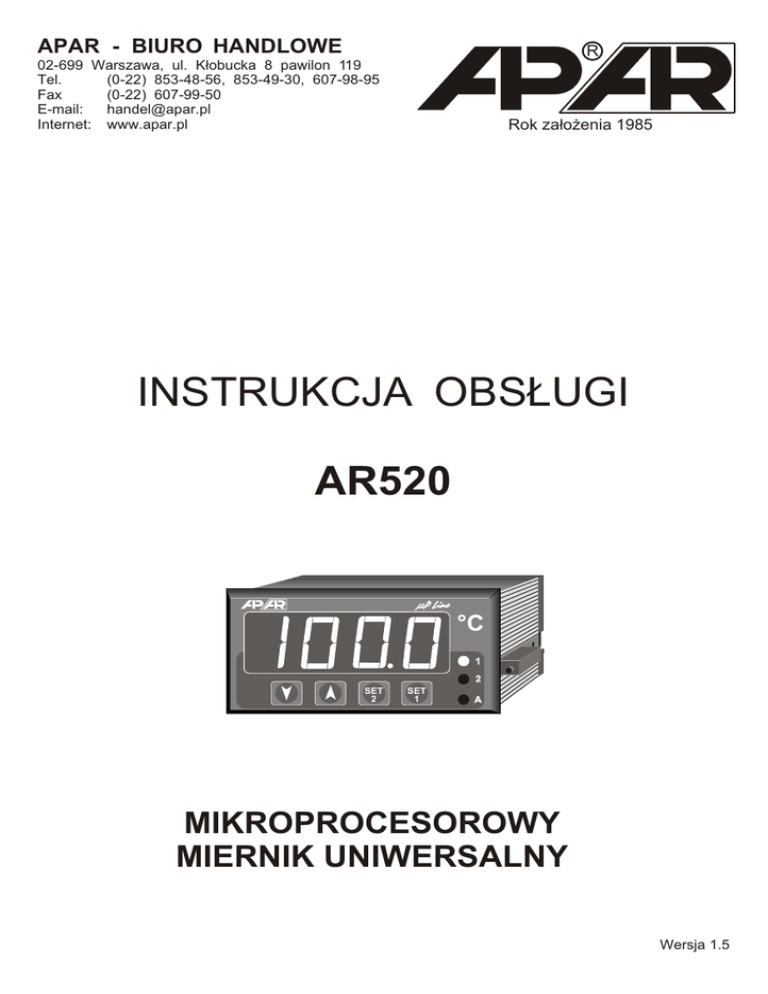

INSTRUKCJA OBS£UGI
AR520
°C
1
2
SET
2
SET
1
A
MIKROPROCESOROWY
MIERNIK UNIWERSALNY
Wersja 1.5
SPIS TREŒCI
1. ZASADY BEZPIECZEÑSTWA.......................................................................... 2
2. ZALECENIA MONTA¯OWE............................................................................. 2
3. OGÓLNA CHARAKTERYSTYKA MIERNIKA AR520................................... 2
4. DANE TECHNICZNE....................................................................................... 3
5. OBUDOWA I SPOSÓB MONTA¯U............................................................... 4
6. OPIS LISTWY ZACISKOWEJ......................................................................... 4
7. FUNKCJE PRZYCISKÓW................................................................................ 5
8. PODGL¥D I ZMIANA WARTOŒCI PROGÓW............................................. 5
9. PODGL¥D PARAMETRÓW.
REGULACJA JASNOŒCI ŒWIECENIA ODCZYTU........................................ 5
10. SZYBKI DOSTÊP DO FUNKCJI DODATKOWYCH......................................... 5
11. PROGRAMOWANIE PARAMETRÓW KONFIGURACJI............................... 6
12. FUNKCJA STEROWANIA RÊCZNEGO ....................................................... 8
13. KONFIGURACJA WYJŒCIA CI¥G£EGO........................................................ 8
14. FUNKCJE STATYSTYCZNE............................................................................ 8
15. FUNKCJA REJESTRATORA DANYCH POMIAROWYCH............................. 8
16. LISTA B£ÊDÓW .............................................................................................. 8
17. PODSTAWOWE TYPY CHARAKTERYSTYK ON-OFF
I ICH OZNACZENIA........................................................................................ 9
18. CHARAKTERYSTYKI ALARMÓW PROGU 2-GO......................................... 9
19. POZOSTA£E TRYBY PRACY WYJŒÆ........................................................... 10
20. INTERFEJS KOMUNIKACYJNY RS485 (wg EIA RS-485)...............................11
21. INTERFEJS KOMUNIKACYJNY RS232C (wg EIA RS-232C)......................... 11
22. PROTOKÓ£ TRANSMISJI SZEREGOWEJ MODBUS - RTU....................... 11
23. WA¯NE UWAGI EKSPLOATACYJNE............................................................ 12
24. NOTATKI W£ASNE........................................................................................... 12
-2-
1. ZASADY BEZPIECZEÑSTWA
n przed rozpoczêciem u¿ytkowania urz¹dzenia nale¿y dok³adnie przeczytaæ
niniejsz¹ instrukcjê,
n w celu unikniêcia uszkodzenia urz¹dzenia, przed w³¹czeniem zasilania nale¿y
upewniæ siê, ¿e wszystkie przewody zosta³y pod³¹czone prawid³owo,
n zapewniæ w³aœciwe warunki pracy, zgodne ze specyfikacj¹ urz¹dzenia (napiêcie
zasilania, wilgotnoϾ, temperatura),
n w celu unikniêcia pora¿enia pr¹dem elektrycznym, przed dokonaniem wszelkich
modyfikacji przy³¹czeñ przewodów nale¿y wy³¹czyæ napiêcia doprowadzone do
urz¹dzenia.
2. ZALECENIA MONTA¯OWE
Pomimo tego, i¿ przyrz¹d by³ zaprojektowany tak aby sprostaæ trudnym warunkom,
które mog¹ wyst¹piæ w przewidzianych œrodowiskach pracy, zaleca siê stosowanie
nastêpuj¹cych œrodków ostro¿noœci :
n nie zasilaæ urz¹dzenia z tych samych linii co urz¹dzenia wysokiej mocy bez
odpowiednich filtrów sieciowych,
n stosowaæ ekranowanie przewodów zasilaj¹cych, czujnikowych i sygna³owych, przy
czym uziemienie ekranu powinno byæ jednostronne wykonane jak najbli¿ej
przyrz¹du,
n unikaæ prowadzenia przewodów pomiarowych (sygna³owych) w bezpoœrednim
s¹siedztwie i równolegle do przewodów energetycznych i zasilaj¹cych,
n wskazane jest skrêcanie parami przewodów sygna³owych,
n dla czujników oporowych w po³¹czeniu 3-przewodowym stosowaæ jednakowe
przewody,
n unikaæ bliskoœci urz¹dzeñ zdalnie sterowanych, mierników elektromagnetycznych,
obci¹¿eñ wysokiej mocy, obci¹¿eñ z fazow¹ lub grupow¹ regulacj¹ mocy oraz
innych urz¹dzeñ wytwarzaj¹cych du¿e zak³ócenia impulsowe.
3 . OGÓLNA CHARAKTERYSTYKA MIERNIKA AR520
n wysoka dok³adnoœæ i odpornoœæ na zak³ócenia
n uniwersalne wejœcie:
- termorezystancyjne ... Pt100, Pt500, Pt1000
- termoparowe .............. J, K, S, B, R, T
- analogowe .................. 0/4÷20mA, 0÷60mV, 0÷1V, 0÷10V, ±60mV, ±1V, ±10V
- inne ............................. rezystancyjne, potencjometryczne
n obudowa tablicowa 96 x 48 x 90 mm
n 3 alarmy ON-OFF z wyjœciami przekaŸnikowymi (lub SSR) lub bez wyjœæ
n tryb rêczny sterowania wyjœciami (typu w³¹cz-wy³¹cz)
n funkcja rejestratora danych pomiarowych
n pamiêæ wartoœci minimalnych i maksymalnych oraz wartoœci œredniej pomiaru w zadanym czasie
n zasilanie przetworników 24V=
n odczyt cyfrowy z regulacj¹ jasnoœci œwiecenia
n programowany zakres wskazañ (dla wejœæ analogowych, rezystancyjnych i
potencjometrycznych)
n sygnalizacja dŸwiêkowa stanów alarmowych
n dostêp do parametrów konfiguracyjnych chroniony has³em
-3-
n programowanie z klawiatury foliowej 4-przyciskowej IP54
n w zestawie folia przylepna z podstawowymi jednostkami miar
n opcjonalnie:
- interfejs szeregowy RS232C lub RS485, MODBUS-RTU
- wyjœcie analogowe 0/4÷20mA, 0÷10V (ci¹g³e-regulacyjne, retransmisyjne)
- trzecie wyjœcie przekaŸnikowe lub SSR
- otwierana przeŸroczysta pokrywa ochronna IP54
4. DANE TECHNICZNE
Uniwersalne wejœcie (wybór z klawiatury), zakres wskazañ i regulacji:
RTD:
- Pt100 (3- lub 2-przewodowe).........-200÷ 850 °C (firmowe ustawienie wejœcia)
- Pt500 (3- lub 2-przewodowe) ........-150 ÷ 600 °C
- Pt1000 (3- lub 2-przewodowe) ........-200 ÷ 600 °C
Termoparowe: - termopara J .....................................-150 ÷ 1150 °C
- termopara K .................................... -150÷ 1350 °C
- termopara S ....................................
0÷ 1650 °C
- termopara B .................................... 300÷ 1800 °C
- termopara R ....................................
0÷ 1600 °C
- termopara T .................................... -150÷ 350 °C
- elektroniczna kompensacja temperatury zimnych koñców termopar
Analogowe:
- pr¹dowe (Rwe = 50 W).................
0÷ 20mA, 4÷20mA
- napiêciowe (Rwe > 10 MW).............
0÷ 60mV, ±60mV
- napiêciowe (Rwe > 500 kW).............
0÷1V, 0÷10V, ±1V, ±10V
Inne:
- rezystancyjne...................................
0÷ 5k W
- potencjometryczne.......................... 100W÷ 5kW
Okres próbkowania wejœcia pomiarowego....................280ms
Zasilanie przetworników .................................................24V= / 30mA
Odczyt cyfrowy LED (standard 4 cyfry)
- zakres wskazañ .........................................................-1999÷9999
- wysokoϾ cyfr ............................................................20 mm
Dok³adnoœæ ......................................................................0,1 % zakresu pomiarowego ±1 cyfra
- wejœcia termoparowe dodatkowo ..............................±1°C (temperatura zimnych koñców)
Wyjœcia
- przekaŸnikowe .............................................................. prze³¹czne, 8A / 250V~ (dla obci¹¿eñ rezyst.)
- SSR (tranzystorowe OC, opcja).................................... 12V/20mA
- uniwersalne wyjœcie analogowe (wybór z klawiatury,opcja):
- pr¹dowe .................................................................... 0 ÷ 20mA , 4÷20mA
- maksymalna rozdzielczoϾ................................... 1mA
- obci¹¿alnoœæ wyjœcia:........................................... Ro do 500 W
- napiêciowe ................................................................ 0 ÷ 10V,
- maksymalna rozdzielczoϾ................................... 625mV
- obci¹¿alnoœæ wyjœcia:........................................... Io do 4,5mA
- b³¹d podstawowy wyjœcia........................................... <0,1 %
Sygnalizacja
- wykrytych b³êdów ........................................... .......... komunikaty na wyœwietlaczu
- aktywnoœci przekaŸników ......................................... diody LED czerwone
- dodatkowy alarm ...................................................... dioda LED zielona
Zasilanie ............... sieciowe ........................................... 230V~ (85÷260 V~) / 3VA
............... niskonapiêciowe ............................... 24V~ (15÷50 V~)/ 3VA , 24V= (18÷72 V=) / 3W
Zakres temperatur pracy ................................................ 0 ÷ 50 °C
Zakres wilgotnoœci wzglêdnej ....................................... 0 ÷ 90 %
Wygrzewanie po w³¹czeniu zasilania .............................. 15 minut
-4-
5. OBUDOWA I SPOSÓB MONTA¯U.
Tablicowa INCABOX......... 01.109L075
Materia³ ............................. samogasn¹cy NORYL 94V-0
Wymiary obudowy ........... 96 x 48 x 90 mm
Okno tablicy ..................... 92 x 44 mm
Pokrywa ochronna IP54... AR963 (opcja)
Mocowanie ....................... uchwytami z boku obudowy
9
81
14
WIDOK
Z BOKU
44
AR963
1 2
3
4 5
+
wyjœcie RS
RS485 RS232
- RS TxD
+ RS RxD
wyjœcie ci¹g³e
20mA i 10V
WY-I
AGND
WY-U
Rozmieszczenie i numeracja z³¹cz
-
SSR3
P3
30 31 32
wyjœcie P3 lub SSR3
6. OPIS LISTWY ZACISKOWEJ.
3
4 5
TC, U........................2-4
24V=
+ TC, U
Wejœcie 0÷1V, 0÷10V, ±1V, ±10V
Uzas - 230V~ (85÷260 V~).........15-16
lub
Uzas - 24V~, 24V= (18÷72 V=)...15-16
Uzas
1 2
10 11 12 13 14 15 16
Zasilanie
15 16
Wejœcie termopar J, K, S, B, R, T oraz
0÷60mV, ±60mV
1 2
3
4 5
24V=
-
+
U...............................1-4
U
Wyjœcia przekaŸnikowe
10 11 12 13 14
P2
P1....................12-13-14
P2..........................10-11
Wejœcie 0/4÷20mA
1 2
3
10 11 12 13 14
Wejœcie rezystancyjne (5kW)
SSR1....................13-14
SSR2.....................10-11
1 2
3
RTD.......................2-3-4
Wejœcie potencjometryczne (5kW)
1 2
3
4 5
24V=
POT
Wejœcie Pt100, Pt500, Pt1000 (2-przewodowe)
3
4 5
Zwora
RTD
POT..........................2-4
24V=
RTD
1 2
R...............................2-4
R
Wejœcie Pt100, Pt500, Pt1000 (3-przewodowe)
4 5
4 5
24V=
+
SSR1
3
I
Wyjœcia SSR (opcja)
1 2
I...........3-4,zwora do 2-3
24V=
+
P1
+
SSR2
4 5
Zwora
24V=
RTD....2-3,zwora do 3-4
Przy³¹czenie przetwornika 2- i 3- przewodowego
1 2
Zwora
3
1 2
4 5
24V=
Iwy
ZAS
Przetwornik
2-przewodowy
Zwora
3
4 5
24V=
Iwy GND ZAS
Uwy
Przetwornik
3-przewodowy
-5-
7. FUNKCJE PRZYCISKÓW.
Miernik posiada 4 przyciski, których znaczenie jest nastêpuj¹ce:
SET1:
- podgl¹d wartoœci parametru
- wejœcie w tryb podgl¹du i zmiany wartoœci progów i histerez (patrz pkt. 8)
- wejœcie do zawê¿onego menu konfiguracji parametrów (patrz pkt. 10)
SET2:
-dostêp do funkcji dodatkowych (patrz pkt. 10) tj. œrednia, min., max. , tryb rêczny, rejestracja
t lub s -przejœcie do nastêpnego/poprzedniego parametru
Dostêpne kombinacje klawiszy:
SET1 + t lub s - zwiêkszenie /zmniejszenie wartoœci parametru
SET1 + t + s
- ujemne/dodatnie nachylenie charakterystyki wskazañ (nie dotyczy wejœæ
termometrycznych; wystêpuje jedynie w konfiguracji parametrów 6-Lo1 lub 7-Hi1)
t+ s
- szybki powrót do trybu wyœwietlania wartoœci mierzonej (tryb domyœlny)
- przy czasie przytrzymania wiêkszym ni¿ 3 sek-wejœcie w tryb wprowadzania has³a
8. PODGL¥D I ZMIANA WARTOŒCI PROGÓW.
W trybie pomiarowym wyœwietlana jest wartoœæ mierzonej temperatury. Wejœcie do trybu ustawiania
progów i histerez zachodzi po naciœniêciu klawisza SET1,
- klawisz s powoduje przejœcie do nastêpnego parametru, a t cofniêcie do poprzedniego,
- po naciœniêciu klawisza SET1 na wyœwietlaczu pokazywana jest wartoœæ tego parametru,
- klawisz SET1 i jednoczeœnie t lub s powoduj¹ zmianê wartoœci aktualnego parametru,
- wyjœcie z ustawiania poprzez jednoczesne naciœniêcie klawiszy t i s lub odczekanie oko³o 5 sek.
9. PODGL¥D PARAMETRÓW.
REGULACJA JASNOŒCI ŒWIECENIA ODCZYTU.
Ustawianie parametrów konfiguracji mo¿liwe jest tylko w trybie programowania parametrów konfiguracji
(patrz pkt. 11). W trybie wyœwietlania wartoœci mierzonej mo¿liwy jest jedynie ich podgl¹d (bez mo¿liwoœci
zmiany). Naciskaæ klawisz s lub t - na wyœwietlaczu poka¿¹ siê kolejne nazwy parametrów, a po
naciœniêciu SET1 ich wartoœæ.
Jasnoœæ œwiecenia ustala parametr 35-briG (patrz Tabela 1). Jego wartoœæ mo¿na zmieniaæ zarówno w
trybie konfiguracji jak i w podgl¹dzie parametrów konfiguracji (gdzie jako jedyny mo¿e byæ modyfikowany).
10. SZYBKI DOSTÊP DO FUNKCJI DODATKOWYCH.
Do funkcji dodatkowych nale¿¹: funkcje statystyczne (obliczanie wartoœci œredniej, minimum i maksimum
pomiarów, patrz pkt. 14), funkcja sterowania rêcznego przekaŸnikami (patrz pkt. 12) oraz funkcja
rejestratora danych pomiarowych (patrz pkt. 15). Dostêp do tych funkcji zachodzi po wciœniêciu SET2 w
trybie wyœwietlania wartoœci mierzonej. Przycisk s lub t umo¿liwia przewijanie nazw mnemonicznych
reprezentuj¹cych te funkcje i s¹ to :
- S-AV - bie¿¹ca wartoœæ œrednia pomiarów. Ponowne wciœniêcie SET2 - podgl¹d. SET1- podgl¹d/zmiana
zapisanych wartoœci parametrów: 27- tAU, 28- S-AU, 29- S-Lo, 30- S-Hi,
- S-Lo - bie¿¹ca wartoœæ minimalna pomiarów. Wciœniêcie SET2 - podgl¹d. SET1- podgl¹d/zmiana
zapisanych wartoœci parametrów : 27- tAU, 28- S-AU, 29- S-Lo, 30- S-Hi,
- S-Hi - bie¿¹ca wartoœæ maksymalna pomiarów. Wciœniêcie SET2 - podgl¹d. SET1- podgl¹d/zmiana
zapisanych wartoœci parametrów : 27- tAU, 28- S-AU, 29- S-Lo, 30- S-Hi,
- Hand - funkcja rêcznego sterowania przekaŸnikami, wystêpuje gdy wartoœæ 31-Hand jest ró¿na od zera.
Wciœniêcie SET2+ t lub s - start/stop funkcji (“on” lub “oFF”).
SET1 - podgl¹d/zmiana wartoœci parametu: 31-Hand,
- rEC - funkcja rejestratora, wystêpuje gdy wartoœæ parametru 25-rEG jest ró¿na od zera.
Wciœniêcie SET2+ t lub s - start/stop funkcji (“on” lub “oFF”).
SET1 - podgl¹d/zmiana wartoœci parametrów: 26-rEG, 27-tSA
- ArCH - archiwum zarejestrowanych danych pomiarowych (patrz pkt. 16), wystêpuje gdy liczba
zapisanych pomiarów jest niezerowa. Wciœniêcie SET1 - podgl¹d
Uwaga: Wciœniêcie SET1 umo¿liwia wejœcie do zawê¿onego trybu konfiguracji parametrów
dotycz¹cych jedynie danej funkcji i jest zabezpieczone has³em (nie dotyczy poz. ArCH) .
-6-
11. PROGRAMOWANIE PARAMETRÓW KONFIGURACJI.
ä przy pierwszym w³¹czeniu regulatora po instalacji mo¿e pojawiæ siê na wyœwietlaczu sygna³ b³êdu
zwi¹zany z brakiem czujnika lub do³¹czonym innym ni¿ ustawiony fabrycznie w parametrach konfiguracji
- nale¿y do³¹czyæ w³aœciwy czujnik lub wejœcie analogowe lub wykonaæ programowanie konfiguracji.
ä nacisn¹æ jednoczeœnie na kilka sekund klawisze t i s - na wyœwietlaczu pojawi siê na chwilê “CodE”,
a nastêpnie 0000 z migaj¹c¹ 1-sz¹ cyfr¹. Klawiszami t i s wprowadziæ has³o (firmowo liczba 1111),
do przesuwania na kolejne pozycje s³u¿y klawisz SET1. Parametr 33-PASS (has³o) mo¿na zmieniaæ .
ä po prawid³owym wprowadzeniu has³a kolejne naciœniêcie klawisza SET1 powoduje wejœcie do trybu
programowania konfiguracji, w którym:
- na wyœwietlaczu pokazywana jest mnemonicznie nazwa parametru (np. “inP”, “FiLt”, ...-patrz Tabela 1),
- po naciœniêciu klawisza SET1 na wyœwietlaczu pokazywana jest wartoœæ tego parametru,
- klawisz s powoduje przejœcie do nastêpnego parametru, a t cofniêcie do poprzedniego,
- klawisz SET1 i jednoczeœnie t lub s powoduj¹ zmianê wartoœci aktualnego parametru,
- wyjœcie z konfigurowania poprzez jednoczesne naciœniêcie klawiszy t i s (lub odczekanie ok. 3 min)
ä w przypadku stwierdzenia rozbie¿noœci wskazañ z rzeczywist¹ wartoœci¹ sygna³u wejœciowego mo¿liwe
jest dostrojenie zera i czu³oœci do danego czujnika - parametry 23-cALo (zero) i 24-cALG (czu³oœæ).
ä ujemne nachylenie charakterystyki WEJŒCIE-WSKAZANIE (wiêksza wartoœæ sygna³u wejœciowego
- mniejsze wskazanie) -w punktach 6-Lo1 lub 7-Hi1 przy wciœniêtym SET1 nacisn¹æ jednoczeœnie t i s.
Funkcja ta dotyczy jedynie wejϾ analogowych, rezystancyjnych i potencjometrycznych.
Tabela 1. Parametry konfiguracyjne
Zmiana nazwy parametru - s lub t
NR MNEM Opis parametru
0
inP
rodzaj wejœcia
(zmiana rodzaju wejœcia powoduje
zast¹pienie wartoœci wszystkich
parametrów oprócz 33-PASS
wartoœciami firmowymi)
1
2
FiLt
dot
3 LEd1
4 rou1
5 out1
6 Lo1
7
Hi1
8 SEt1
9
H1
10 LEd2
11 rou2
12 out2
filtracja programowa
rozdzielczoœæ wskazañ
lub po³o¿enie kropki
(1)
dioda progu 1 œwieci
praca P1 poza zakresem
charakterystyki progu 1
zawê¿enie dolne progu 1
wskazanie odczytu-dó³ (1)
zawê¿enie górne progu 1
wskazanie odczytu-góra (1)
wartoϾ progu 1
histereza progu 1
dioda progu 2 œwieci
praca P2 poza zakresem
charakterystyki progu 2
(3)
13
14
Lo2 zawê¿enie dolne progu 2
lub wszystkich progów (1)
Hi2 zawê¿enie górne progu 2
lub wszystkich progów (1)
Odczyt wartoœci parametru - SET1,
Zmiana wartoœci parametru - SET1 + s lub t
WartoϾ parametru
Ustawienia
firmowe u¿ytkow.
RTD
- 1=Pt100, 2=Pt500, 3=Pt1000,
1=Pt100
Termopary - 4=J, 5=K, 6=S, 7=B, 8=R ,9=T
Pr¹dowe - 10=0÷20mA, 11=4÷20mA
Napiêciowe- 12=0÷60mV, 13=0÷1V, 14=0÷10V
15=±60mV, 16=±1V, 17=±10V
Inne
- 18=potencjometr. , 19=rezyst.
0÷10 sek, 0=brak filtracji
1 sek
0=1°C, 1=0,1°C
1=0,1°C
0=0000, 1=000.0, 2=00.00, 3=0.000
0=gdy P1 w³¹czony, 1=gdy P1 wy³¹czony
0
0=bez zmian, 1=wy³¹czony, 2=w³¹czony
0
0=wy³¹czony, 1=GRZANIE, 2=CH£ODZENIE 1
w zakresie pomiarowym danego wejœcia
-199.9°C
dla 0/4mA, 0V, -60mV, -1V, -10V, min. rezyst.
w zakresie pomiarowym danego wejœcia
850.0°C
dla 20mA, 60mV, 1V, 10V, max. rezyst.
w zakresie Lo1÷Hi1 lub Lo2÷Hi2 (1)
50°C
0.0÷999.9°C lub 0÷9999 jednostek (1)
1.0°C
0=gdy P2 w³¹czony, 1=gdy P2 wy³¹czony
0
0=bez zmian, 1=w³¹czony, 2=wy³¹czony
0
0=wy³¹czony, 1=GRZANIE, 2=CH£ODZENIE, 1
3, 4 = pasmo o szer. SEt2 wokó³ alarmu 1
5, 6, SEt2<0 = odchy³ka poni¿ej progu 1
5, 6, SEt2>0 = odchy³ka powy¿ej progu 1
w zakresie pomiarowym danego wejœcia
w zakresie Lo1÷Hi1
w zakresie pomiarowym danego wejœcia
w zakresie Lo1÷Hi1
-199.9°C
850.0°C
-7-
Tabela 1. Parametry konfiguracyjne - ci¹g dalszy
Odczyt wartoœci parametru - SET1,
Zmiana nazwy parametru - s lub t
Zmiana wartoœci parametru - SET1 + s lub t
NR MNEM Opis parametru
15
16
17
SEt2 wartoϾ progu 2
H2 histereza progu 2
Set3 wartoϾ progu 3
18
out3
19 Aout
20 AFun
21 A-Lo
22 A-Hi
23 cALo
24 cALG
25 rEG
26
tSA
27
28
29
30
31
tAU
S-AU
S-Lo
S-Hi
HAnd
32
bSEt
33 PASS
34 Prot
35 briG
36 AddR
37 br
WartoϾ parametru
Ustawienia
firmowe u¿ytkow.
w zakresie Lo2÷Hi2
50°C
0.0÷999.9°C lub 0÷9999 jednostek (1)
1.0°C
w zakresie pomiarowym danego wejœcia
50°C
lub w zakresie Lo2÷Hi2 (1)
charakterystyki progu 3 0=wy³¹czony, 1=GRZANIE, 2=CH£ODZENIE, 1
(3)
3, 4 = pasmo o szer. 2*SEt3 wokó³ alarmu 1
5, 6, SEt3<0 = odchy³ka poni¿ej progu 1
5, 6, SEt3>0 = odchy³ka powy¿ej progu 1
rodzaj wyjœcia ci¹g³ego
Pr¹dowe
- 1 = 0÷20mA, 2 = 4÷20mA
2=
Napiêciowe - 3 = 0÷10V
4÷20mA
funkcja wyjœcia ci¹g³ego (4) 0=wyjœcie wy³¹czone, 1=retransmisja pomiaru, 0
2=wyjœcie steruj¹ce
wskazanie dolne dla
w zakresie pomiarowym danego wejœcia
-199.9°C
wyjœcia ci¹g³ego
(dla 0mA, 4mA, 0V)
wskazanie górne dla
w zakresie pomiarowym danego wejœcia
850.0°C
wyjœcia ci¹g³ego
(dla 20mA, 10V)
przesuniêcie zera
-100.0 ÷ 100.0 °C lub -1000÷1000 jednostek (1) 0.0°C
wzmocnienie
-80.0÷120.0 %,
100.0%
tryby pracy funkcji
0=wy³¹czony,kasowanie zawartoœci archiwum, 0
rejestratora (2)
1=start rêczny, zapis archiwum od pocz¹tku,
2=start po ka¿dym w³¹czeniu zasilania,
zapis archiwum od pocz¹tku,
3=start rêczny, kontynuacja zapisu archiwum
4=start po ka¿dym w³¹czeniu zasilania,
kontynuacja zapisu archiwum
okres zapisu w archiwum 1= 5s, 2=10s, 3=30s, 4=1min, 5=2min, 6=5min 4
wyników pomiarów (2)
7=10min, 8=30min, 9=1h, 10=2h, 11=6h
czas uœredniania pomiarów 5÷ 360 min
60 min
wartoœæ œrednia pomiarów ostatnio zapisana wartoœæ
wartoœæ min. pomiarów
ostatnio zapisana wartoϾ
wartoœæ maks. pomiarów
ostatnio zapisana wartoϾ
tryb rêczny pracy
0=wy³¹czony, 1=start rêczny
0
przekaŸników(patrz pkt.10) 2=start po ka¿dym w³¹czeniu zasilania
blokady nastaw progów
0=bez blokad,
1=blokada 1-progu
0
2=blokada 2-progu, 3=blokada obu progów
has³o dostêpu
0÷9999
1111
ochrona has³em
0=has³o wy³¹czone, 1=has³o w³¹czone
1
jasnoœæ wyœwietlacza
10÷100% skok 10%
100%
adres MODBUS przyrz¹du 1÷247
1
prêdkoœæ transmisji
0=wy³¹czona, 1=600, 2=1200, 3=2400, 4=4800 9
[bps]
5=9600,6=14400, 7=19200, 8=38400, 9=57600
Uwagi: (1)
(2)
- dotyczy wejœæ: pr¹dowych, napiêciowych, rezystancyjnych i potencjometrycznych
- dotyczy funkcji rejestratora
(3) -
Informacje o charakterystykach ON-OFF w rozdzia³ach 17, 18 i 19
(4)
- przypadku braku wyjœcia ci¹g³ego parametr AFun powinien byæ ustawiony na wartoœæ 0
-8-
12. FUNKCJA STEROWANIA RÊCZNEGO.
Warunkiem w³¹czenia tej funkcji jest ustawienie niezerowej wartoœci parametru 31-HAnd (patrz Tabela 1).
Nastêpnie (w trybie wyœwietlania wartoœci mierzonej) nacisn¹æ SET2 i postêpowaæ zgodnie z opisem
zawartym w punkcie 10.W trybie rêcznym co 5 sekund pojawia siê napis Hand. U¿ywane s¹ nastêpuj¹ce
kombinacje przycisków:
-SET1 + t - zmiana stanu przekaŸnika progu 1,
-SET1 + s - zmiana stanu przekaŸnika progu 2,
Ten rodzaj pracy mo¿e byæ uruchamiany zarówno rêcznie w dowolnym momencie (gdy parametr
konfiguracyjny HAnd=1 lub 2) jak i automatycznie w chwili w³¹czenia zasilania (gdy HAnd=2).
13. KONFIGURACJA WYJŒCIA CI¥G£EGO
Standard sygna³u wyjœciowego ustala parametr 19-Aout. Wyjœcie ci¹g³e mo¿e pracowaæ w jednym z
dwóch trybów : retransmisji pomiaru (parametr 20 - AFun=1, patrz Tabela 1) lub jako wyjœcie steruj¹ce
(parametr 20 - AFun=2). W trybie retransmisji pomiaru sygna³ wyjœciowy jest proporcjonalny do sygna³u
mierzonego w zakresie ustawianym przez parametry 21- A-Lo i 22- A-Hi. W trybie wyjœcia steruj¹cego
maj¹ zastosowanie wszystkie parametry dotycz¹ce progu 1-go, tj. LEd1, rou1, out1, Lo1, Hi1, SEt1, H1.
14. FUNKCJE STATYSTYCZNE.
W sk³ad funkcji statystycznych wchodz¹: wartoœæ œrednia (parametr 28- S-AU), minimalna (29- S-Lo) i
maksymalna (30- S-Hi) pomiarów. Zapis tych parametrów do pamiêci nie ulotnej typu EEPROM
nastêpuje w okreœlonych odstêpach czasu w zwi¹zku z czym wartoœci odczytywane w trybie podgl¹du
lub konfiguracji parametrów mog¹ siê ró¿niæ od wartoœci bie¿¹cych odczytywanych w menu szybkiego
dostêpu (patrz pkt. 10). Zapis do pamiêci nastêpuje tylko wtedy gdy wartoœæ bie¿¹ca parametru ró¿ni siê
od wartoœci zapisanej. Dla parametrów 29- S-Lo i 30- S-Hi odbywa siê to co oko³o 3 min, dla 28- S-AU
zgodnie z wartoœci¹ parametru 27- tAU.
Funkcje statystyczne dzia³aj¹ nieprzerwanie. W trybie konfiguracji parametrów mo¿liwe jest zresetowanie
w/w. parametrów. W tym celu nale¿y wcisn¹æ jednoczeœnie przyciski SET1 i t lub s na oko³o 2 sek.
W takim przypadku jako wartoœæ pocz¹tkow¹ przyjmuj¹ one wartoœæ bie¿¹c¹ pomiaru.
Wartoœæ œrednia jest automatycznie resetowana po up³ywie czasu uœredniania - parametr 27- tAU.
15. FUNKCJA REJESTRATORA DANYCH POMIAROWYCH.
Ustawienie parametru 25- rEG (patrz Tabela 1) na wartoœæ niezerow¹ umo¿liwia zaprogramowanie
urz¹dzenia jako rejestratora danych pomiarowych. Ten rodzaj pracy mo¿e byæ uruchamiany zarówno
rêcznie w dowolnym momencie (gdy parametr rEG = 1...4) jak i automatycznie w chwili w³¹czenia
zasilania (gdy rEG = 2 lub 4). Rêczne uruchomienie tej funkcji mo¿liwe jest w trybie wyœwietlania
wartoœci mierzonej po naciœniêciu SET2 i postêpowaniu zgodnym z opisem zawartym w punkcie 10.
Zapis wartoœci mierzonych odbywa siê w nie ulotnej pamiêci danych typu EEPROM. Okres zapisu
ustalany jest przez parametr 27- tSA. Archiwum mieœci 1532 pomiarów. Po jego zape³nieniu nastêpujê
automatyczne zatrzymanie funkcji rejestratora i wyœwietlany jest komunikat Endr. Czas zapisu pe³nego
archiwum zale¿y od wartoœci parametru 27- tSA i jest zilustrowany w poni¿szej tabeli.
tSA
(okres zapisu)
1
(5s)
2
(10s)
3
(30s)
4
5
6
7
8
(1min) (2min) (5min) (10min) (30min)
t
2h
4h
13h
1doba 2d
5d
11d
(czas zape³nie- 15min 31min 33min 3h
6h
15h
7h
-nia archiwum) 30s
6min 12min 30min
33d
21h
9
(1h)
67d
18h
10
(2h)
11
(6h)
135d 406d
12h
12h
16. LISTA B£ÊDÓW
¯¯¯¯ ... Górne segmenty wyœwietlacza - przekroczenie od góry zakresu czujnika lub jego uszkodzenie.
... Dolne segmenty wyœwietlacza - przekroczenie od do³u zakresu czujnika lub jego uszkodzenie.
¯¯¯¯
Err ... Wprowadzono b³êdne has³o dostêpu do parametrów konfiguracyjnych
-9-
17. PODSTAWOWE TYPY CHARAKTERYSTYK ON-OFF I ICH OZNACZENIA.
(Tryby pracy przekaŸników P1 i P2 poza zakresem dla 4-rou1 = 0 , 11-rou2 = 0)
Tryby alarmowe progu P2 i alarmu A3
wzglêdem nastawy SEt1 progu P1
Charakterystyki ON-OFF
progu pierwszego (P1),
drugiego (P2) niezale¿nego
i alarmu A3 niezale¿nego
WartoϾ
zadana SEt1
Histereza H1,H2,H3
H2,H3
Za³¹czone grzanie
5-out1=1
12-out2=1
18-out3=1
H2,H3
out2,out3=3
Wy³¹czone grzanie
Za³¹czone ch³odzenie
out1,out2,out3=2
out2,out3=4
Wy³¹czone ch³odzenie
WartoϾ zadana
SEt1, SEt2, SEt3
Temperatura
out2,out3=5
SEt2,SEt3<0
out2,out3=6
SEt2,SEt3<0
8-SEt1 - wartoϾ nastawy progu 1
15-SEt2 - wartoϾ nastawy progu/alarmu 2
17-SEt3 - wartoϾ nastawy alarmu 3
out2,out3=5
SEt2,SEt3>0
H3 na sta³e jest równe 0.2°C (2 jednostki)
out2,out3=6
SEt2,SEt3>0
SEt2
SEt3
SEt2
SEt3
18. CHARAKTERYSTYKI ALARMÓW PROGU 2.
TEMPERATURA
SEt2
histereza
H2
czas
ON
OFF
ON
OFF
alarm w³¹czony pod progiem - GRZANIE
(1)
alarm w³¹czony nad progiem - CH£ODZENIE (2)
TEMPERATURA
SEt1
SEt2
histereza
H2
SEt2
Alarm przekroczenia pasma wokó³ 1-go progu, alarm 2 jest zale¿ny
od wartoœci 1-go progu, sygnalizuje po³o¿enie mierzonej temperatury
wewn¹trz (3) lub na zewn¹trz (4) pasma.
czas
ON
OFF
ON
OFF
alarm w³¹czony na zewn¹trz pasma (4)
alarm w³¹czony wewn¹trz pasma
TEMPERATURA
SEt1
SEt2
histereza
H2
(3)
Alarm przekroczenia górnego odchylenia nad 1-szym progiem,
alarm 2 jest zale¿ny od 1-go progu, sygnalizuje po³o¿enie mierzonej
temperatury nad (5) lub pod (6) górnym odchyleniem przy SET2>0.
czas
ON
OFF
ON
OFF
alarm w³¹czony nad górnym odchyleniem (5)
alarm w³¹czony pod górnym odchyleniem (6)
TEMPERATURA
SEt1
SEt2
ON
OFF
ON
OFF
Alarm niezale¿ny - alarm 2 jest niezale¿ny od 1-go progu i mo¿e byæ
u¿yty jako niezale¿ny próg ON-OFF ustawiony na GRZANIE (kod 1)
lub CH£ODZENIE (kod 2).
histereza
H2
Alarm przekroczenia dolnego odchylenia pod 1-szym progiem,
alarm 2 jest zale¿ny od 1-go progu, sygnalizuje po³o¿enie mierzonej
temperatury nad (5) lub pod (6) dolnym odchyleniem przy SET2<0.
czas
alarm w³¹czony nad dolnym odchyleniem (5)
alarm w³¹czony pod dolnym odchyleniem (6)
- 10 -
19. POZOSTA£E TRYBY PRACY WYJŒÆ.
Charakterystyki ON-OFF
progu pierwszego (P1)
lub drugiego (P2) niezale¿nego,
tryb pracy przekaŸników
poza zakresem
rou1,rou2=2 (wy³¹czone)
Dó³
zakresu
Histereza H1(H2)
Góra
zakresu
Za³¹czone grzanie
Charakterystyki ON-OFF
progu pierwszego (P1)
lub drugiego (P2) niezale¿nego,
tryb pracy przekaŸników
poza zakresem
rou1,rou2=1 (w³¹czone)
Dó³
zakresu
Histereza H1(H2)
out1,out2=1
out1,out2=1
Wy³¹czone grzanie
Wy³¹czone grzanie
Za³¹czone ch³odzenie
Za³¹czone ch³odzenie
out1,out2=2
out1,out2=2
Wy³¹czone ch³odzenie
Wy³¹czone ch³odzenie
WartoϾ zadana
SEt1, SEt2
Temperatura
Tryby alarmowe progu P2
wzglêdem nastawy SEt1 progu P1,
tryb pracy przekaŸnika P2
poza zakresem rou2=2 (wy³¹czony)
Dó³
zakresu
Góra
zakresu
Za³¹czone grzanie
WartoϾ
zadana SEt1
H2
Góra
zakresu
WartoϾ zadana
SEt1, SEt2
Tryby alarmowe progu P2
wzglêdem nastawy SEt1 progu P1,
tryb pracy przekaŸnika
poza zakresem rou2=1 (w³¹czony)
Dó³
zakresu
H2
out2=3
out2=4
out2=4
out2=5
out2=5
SEt2<0
SEt2<0
out2=6
out2=6
SEt2<0
SEt2<0
out2=5
out2=5
SEt2>0
SEt2>0
out2=6
out2=6
SEt2>0
SEt2>0
SEt2
WartoϾ
zadana SEt1
H2
out2=3
SEt2
Temperatura
H2
SEt2
SEt2
Góra
zakresu
- 11 -
20. INTERFEJS KOMUNIKACYJNY RS485 (wg EIA RS-485).
Tx RS232
Rx
KOMPUTER TxD
lub
STEROWNIK RxD
z RS232C GND
GND
+RS485
-RS485
150W
+RS
-RS
SLAVE 1
2 x 820W
RS485 GND
GND
150W
D³ugoœæ kabla RS485 maksimum - 1 km.
Maksymalna iloœæ urz¹dzeñ w linii RS485 - 30, dla powiêkszenia
iloœci urz¹dzeñ nale¿y stosowaæ wzmacniacze RS485/RS485..
Terminatory z konwerterem RS232/RS485 na pocz¹tku linii (rys. powy¿ej) :
- na pocz¹tku linii - 2 x 820W do masy konwertera i 150W miêdzy liniami,
- na koñcu linii
- 150W pomiêdzy liniami.
Terminatory z konwerterem RS232/RS485 w œrodku linii :
- przy konwerterze - 2 x 820W do masy konwertera,
- na obu koñcach linii - po 150W miêdzy liniami.
+RS
-RS
SLAVE n
GND
21. INTERFEJS KOMUNIKACYJNY RS232C (wg EIA RS-232C).
KOMPUTER
lub
STEROWNIK
z RS232C
TxD
RxD
GND
TxD_RS232
RxD_RS232
AR520
GND
D³ugoœæ kabla maksimum - 10 m.
Maksymalna iloœæ pod³¹czonych do komputera urz¹dzeñ - 1.
22. PROTOKÓ£ TRANSMISJI SZEREGOWEJ MODBUS RTU.
Ramka RS
: 8 bitów, 1 bit stopu, bez bitu parzystoœci,
Dostêpne funkcje (max. czêstotliwoœæ powtarzania : 3 Hz) : READ - 0x04, WRITE - 0x06
Ramka MODBUS-RTU : 1B (adres urz¹dzenia) - 1B (funkcja) - 2B (adres parametru) 2B (wartoœæ parametru HB-LB) - 2B (suma kontrolna LCRC-HCRC)
Adres parametru
0...37
38
39
40
41
200
Opis
odczyt/zapis parametru o danym adresie
status urz¹dzenia, High Byte nieistotny
Low Byte bit 1 - funkcja rejestratora : 0 - wy³¹czona,
Low Byte bit 2 - charakterystyka wskazañ : 0 - ujemna,
Low Byte bit 3 - blokada klawiatury przyrz¹du: 0 - w³¹czona,
Low Byte bit 4 - dodatkowy alarm (A3) : 0 - aktywny
Low Byte bit 5 - tryb rêczny sterow. wyjœciami : 1 - aktywny
Low Byte bit 6 - wyjœcie progu 1 : 0 - w³¹czone,
Low Byte bit 7 - wyjœcie progu 2 : 0 - w³¹czone,
liczba zapisanych pomiarów w archiwum rejestratora
odczyt zapisanego pomiaru z archiwum rejestratora,
numer pomiaru do odczytu zawarty w polu danych ramki
zmierzona wartoϾ temperatury
identyfikator urz¹dzenia : 21 - AR520
B³êdy (High Byte nieistotny) :
- 1 = niew³aœciwy adres parametru,
- 2 = b³êdna wartoœæ parametru do zapisu
- 3 = b³êdny numer pomiaru do odczytu z archiwum rejestratora
Funkcja
READ / WRITE
READ / WRITE
READ
READ
READ
- 12 -
23. WA¯NE UWAGI EKSPLOATACYJNE
- stosowanie uk³adów gasz¹cych
Je¿eli do styków przekaŸnika do³¹czone jest obci¹¿enie o charakterze indukcyjnym (np. cewka stycznika,
transformator), to w chwili ich rozwierania bardzo czêsto pojawiaj¹ siê przejœciowe piki napiêciowe, wywo³ane
roz³adowaniem siê energii zgromadzonej w indukcyjnoœci. Mog¹ one wywo³aæ drastyczne efekty, szczególnie
w aparaturze kontrolno-pomiarowej. Do szczególnie negatywnych skutków tych pików nale¿¹: zmniejszenie
¿ywotnoœci styczników i przekaŸników, destrukcja pó³przewodników (diody, tyrystory, triaki), uszkodzenie lub
zak³ócenie steruj¹cych i pomiarowych systemów, emisja pola elektromagnetycznego zak³ócaj¹cego okoliczne
urz¹dzenia. W celu unikniêcia takich skutków przepiêcia musz¹ byæ zmniejszone do bezpiecznego poziomu.
Najprostsz¹ metod¹ jest do³¹czenie odpowiedniego modu³u gasz¹cego bezpoœrednio do zacisków obci¹¿enia
indukcyjnego. Generalnie do ka¿dego typu obci¹¿enia indukcyjnego nale¿y dobraæ odpowiednie typy uk³adów
gasz¹cych. Nowoczesne styczniki posiadaj¹ na ogó³ odpowiednie fabryczne uk³ady gasz¹ce. W przypadku
ich braku nale¿y je zakupiæ u producenta zastosowanego stycznika, w wyspecjalizowanym sklepie
elektrotechnicznym lub wymieniæ na stycznik z wbudowanym uk³adem gasz¹cym.
Czasowo mo¿na zbocznikowaæ obci¹¿enie uk³adem RC, np. 47W/1W + 22nF/630V.
Uk³ad gasz¹cy ³¹czyæ zawsze bezpoœrednio do zacisków obci¹¿enia indukcyjnego. Zasilanie
U¿ycie obwodu gasz¹cego ogranicza wypalanie siê styków przekaŸnika w regulatorze
oraz zmniejsza prawdopodobieñstwo ich sklejania. Jego brak szybko niszczy styki
przekaŸnika w wyniku pojawiania siê na nich ³uku elektrycznego przy ich rozwieraniu.
- wy³¹czanie testowania wejœæ termoparowych
W trakcie cyklu pomiarowego uk³ad wejœciowy przyrz¹du wykonuje test na przerwê w obwodzie
termopary pr¹dem o wartoœci 25 µA. Istnieje mo¿liwoœæ wy³¹czenia tego testu poprzez jednoczesne
wciœniêcie i przytrzymanie przycisków t i s do chwili zakoñczenia wyœwietlania "APAr" w czasie startu
urz¹dzenia. Czynnoœæ ta potwierdzona jest krótkim wyœwietleniem napisu "oFF". Mo¿e to byæ przydatne w
przypadku stosowania zadajników sygna³ów wejœciowych, dla których powy¿szy sposób testowania wejœæ
mo¿e zak³ócaæ ich normaln¹ pracê.
24. NOTATKI W£ASNE.
