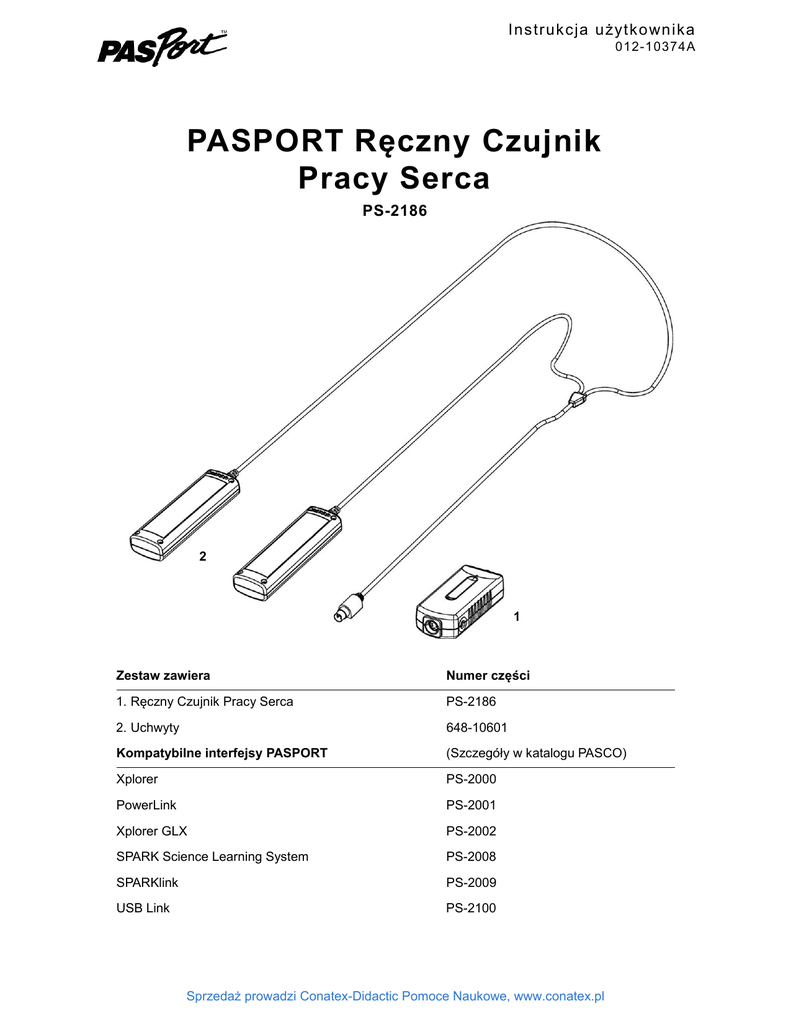

PASPORT Ręczny Czujnik
Pracy Serca
PS-2186
2
1
Zestaw zawiera
Numer części
1. Ręczny Czujnik Pracy Serca
PS-2186
2. Uchwyty
648-10601
Kompatybilne interfejsy PASPORT
(Szczegóły w katalogu PASCO)
Xplorer
PS-2000
PowerLink
PS-2001
Xplorer GLX
PS-2002
SPARK Science Learning System
PS-2008
SPARKlink
PS-2009
USB Link
PS-2100
Sprzedaż prowadzi Conatex-Didactic Pomoce Naukowe, www.conatex.pl
Ręc zn y C zuj n ik Pr ac y S er c a
Wprowadzenie
Wprowadzenie
Ręczny Czujnik Pracy Serca PASCO oraz interfejs PASCO zbierają dane pracy
serca co 5 sekund. Zestaw składa się ze skrzyneczki Czujnika oraz uchwytów.
Przewód wychodzący z uchwytów łączy je z Czujnikiem.
Przewód uchwytów ma długość 2 metrów. Jego rozstaw wynosi 15 cm, jednak
można go zwiększyć przez delikatne odciągnięcie uchwytów od siebie.
Niewielki “przycisk” w połowie przewodu ogranicza odległość rozciągnięcia.
UWAGA: Rozstaw
przewodu uchwytów NIE
musi być zwiększany,
można to jednak zrobić dla
wygody użytkownika.
Ręczny Czujnik Pracy Serca może być używany do pomiarów podczas lekkich
ćwiczeń. Na przykład można za jego pomocą zbadać wpływ ćwiczeń na pracę
serca. UWAGA: Czujnik nie jest urządzeniem medycznym. Nie wolno
wykorzystywać go do mierzenia zdrowia lub kondycji.
Zakres
Ręczny Czujnik Pracy Serca pracuje w zakresie 40 do 240 uderzeń na minutę.
Teoria działania
Tak samo jak elektrokardiograf (EKG) mierzy sygnały elektryczne serca, Ręczny
Czujnik Pracy Serca mierzy sygnały elektryczne, które docierają od serca do skóry
dłoni.
Czujnik wyposażony jest w żółtą diodę LED, która wskazuje, że czujnik jest
w TRYBIE CZUWANIA oraz zieloną diodę oznaczającą ZBIERANIE
danych.
LEDy
CZUWANIE/ZBIERANIE
UDERZENIA
Czujnik wyposażony jest też w czerwoną diodę LED, której miganie wskazuje, że
wykryto tętno (UDERZENIA).
Konserwacja uchwytów
Uchwyty Czujnika Pracy Serca należy regularnie przecierać wilgotną ściereczką lub
ręcznikiem papierowym. Uchwytów nie wolno zanurzać w wodzie.
Ustawienie
Przygotowanie sprzętu
Trzy poniższe czynności można wykonać w dowolnej kolejności.
1.
Podłącz wtyczkę mini-DIN uchwytów do przedniej ścianki skrzyneczki
Czujnika.
Wtyczkę mini-DIN można podpiąć do czujnika tylko w jeden sposób.
2
2.
Podłącz Czujnik do interfejsu PASPORT.
3.
Jeśli będziesz korzystać z komputera, podłącz interfejs PASPORT do portu
USB.
Sprzedaż prowadzi Conatex-Didactic Pomoce Naukowe, www.conatex.pl
®
Nr m od e lu : P S- 2 1 86
Us t a wi en i e
Ustawienie programu DataStudio
Przed korzystaniem z Ręcznego Czujnika Pracy Serca na komputerze, zainstaluj najnowszą wersję
DataStudio. Informacje na ten temat znajdziesz na stronie PASCO: www.pasco.com .
1.
Po podłączeniu Czujnika
do komputera za pomocą
interfejsu PASPORT,
automatycznie otworzy się
okienko PASPortal (o ile
DataStudio nie zostało
wcześniej uruchomione).
2.
W okienku PASPortal
wybierz Uruchom
DataStudio.
Automatycznie otworzy się wykres tętna (uderzeń na minutę) do czasu. Zaświeci się żółta dioda
LED (CZUWANIE).
3.
Weź uchwyty w obie dłonie. Zaświeci się zielona dioda LED (ZBIERANIE).
Po kilku sekundach zacznie migać czerwona dioda LED (UDERZENIA).
4.
Kliknij
UWAGA: Łatwiej
będzie zbierać dane
dwóm osobom: jedna
trzyma czujnik, druga
obsługuje interfejs lub
komputer.
aby rozpocząć zbieranie danych.
Sprawdzenie i zmiana częstotliwości próbkowania:
. Najlepsze wyniki zwykle
osiągane są przy domyślnej częstotliwości jednego pomiaru co 5 sekund.
Ustawienie Xplorera oraz Xplorera GLX
Jeśli będziesz korzystać z Xplorera lub Xplorera GLX w trybie logowania
(niepodłączony do komputera), podłącz Czujnik do Xplorera lub Xplorera GLX,
weź uchwyty w obie dłonie, poczekaj aż czerwona dioda LED (UDERZENIA)
zacznie migać, a następnie wciśnij
aby rozpocząć zbieranie danych.
Ustawienie SPARK
•
Jeżeli SPARK Science Learning System (SLS) jest wyłączony, wciśnij
i przytrzymaj przycisk zasilania na spodzie, aby go włączyć, następnie
poczekaj na załadowanie się SPARK. Na ekranie pojawi się prośba o
podłączenie czujnika.
•
Podłącz czujnik PASPORT do jednego z portów na górze SPARKa. Na ekranie
pokaże się pomiar dostępny dla danego czujnika.
Ekran wykresu (domyślny)
Aby otworzyć ekran wykresu, dotknij Pracę Serca na liście, a następnie dotknij POKAŻ na dole ekranu,
aby otworzyć STRONĘ 1. Dotknij strzałki w prawo obok STRONY 1 na górze ekranu,
aby otworzyć kolejny ekran (cyfrowy). Dotknij przycisku Start żeby zacząć zbieranie
danych.
®
Sprzedaż prowadzi Conatex-Didactic Pomoce Naukowe, www.conatex.pl
Przycisk Start
3
Ręc zn y C zuj n ik Pr ac y S er c a
Wsparcie techniczne
Wybór ekranu
Aby wybrać konkretny ekran (np. wyświetlacz cyfrowy), dotknij STWÓRZ. Na liście dotknij
TĘTNO, a następnie jedną z ikonek ekranów. Dotknij OK
aby otworzyć
wybrany ekran, a następnie przycisk Start aby rozpocząć zbieranie danych.




Sposób pomiaru
Podczas korzystania z Ręcznego Czujnika Pracy Serca złap uchwyty w obie dłonie
tak, aby strona z metalem zwrócona była do dłoni. Pomiar będzie łatwiejszy i
dokładniejszy, kiedy dłonie będą czyste i suche.
Próbkowanie
Ręczny Czujnik Pracy Serca domyślnie stale monitoruje czasp omiędzy
uderzeniami, oblicza liczbę uderzeń na minutę oraz uśrednia liczbę uderzeń w
pięciosekundowym interwale. Następnie wyświetla średnią. Proces ten może
prowadzić do “wygładzania” zebranych danych.
Specyfikacja
Zakres Czujnika
40 do 240 uderzeń na minutę
Dokładność
± 1 uderzenie na minutę
Rozdzielczość
1 uderzenie na minutę
Max częstotliwość próbkowania
1 na dwie sekundy
Domyślna częst. próbkowania
1 na pięć sekund
Wsparcie techniczne
Pomoc w sprawie dowolnego produktu PASCO:
4
Adres:
PASCO scientific
10101 Foothills Blvd.
Roseville, CA 95747-7100
Tel.:
916-786-3800 (świat)
800-772-8700 (USA)
Fax:
(916) 786-3292
Internet:
www.pasco.com
Email:
[email protected]
Więcej informacji o Ręcznym Czujniku Pracy
Serca oraz najnowszą wersję tej Instrukcji
znajdziesz na stronie:
www.pasco.com/go?PS-2186
Sprzedaż prowadzi Conatex-Didactic Pomoce Naukowe, www.conatex.pl
®
Nr m od e lu : P S- 2 1 86
W s parc ie t ec h n ic zn e
Ograniczona gwarancja Warunki gwarancji znajdują się w katalogu PASCO. Prawa autorskie
Instrukcja obsługi Ręcznego Czujnika Pracy Serca PASCO scientific 012- objęta jest zastrzeżonymi
prawami autorskimi. Instytucje non-profit oraz edukacyjne mają prawo do kopiowania dowolnych
fragmentów tej instrukcji wyłącznie do celów laboratoryjnych i edukacyjnych. Sprzedaż kopii
zabroniona Kopiowanie instrukcji do innych celów bez zgody PASCO scientific zabronione. Znaki
handlowe PASCO, PASCO scientific, DataStudio, PASPORT, Xplorer, oraz Xplorer GLX są
zarejestrowanymi znakami handlowymi będącymi własnością PASCO scientific w Stanach Zjednoczonych
i/lub innych krajach. Więcej informacji znaleźć można na www.pasco.com/legal. Windows jest
zarejestrowanym znakiem handlowym należącym do Microsoft Corporation w Stanach Zjednoczonych
i/lub innych krajach. Mac jest znakiem handlowym należącym do Apple Computer, Inc.,
zarejestrowanym w USA i innych krajach.
Instrukcje usuwania po zakończeniu eksploatacji:
Niniejszy produkt elektroniczny podlega przepisom utylizacji i recyklingu
stosownym dla państwa/regionu. Odpowiedzialność za utylizację bądź recykling
zgodnie z przepisami ciąży na użytkowniku – upewnij się, że utylizując produkt
chronisz środowisko i ludzkie zdrowie. Informacji o utylizacji/recyklingu zasięgnąć
można w lokalnym przedsiębiorstwie oczyszczania miasta lub u sprzedawcy.
Europejski symbol WEEE/ZSEE (Waste Electronic and Electrical Equipment/
Zużyty Sprzęt Elektryczny i Elektroniczny) (po prawej) znajdujący się na produkcie
lub opakowaniu, oznacza, że nie wolno wyrzucać tego produktu z innymi odpadami.
®
