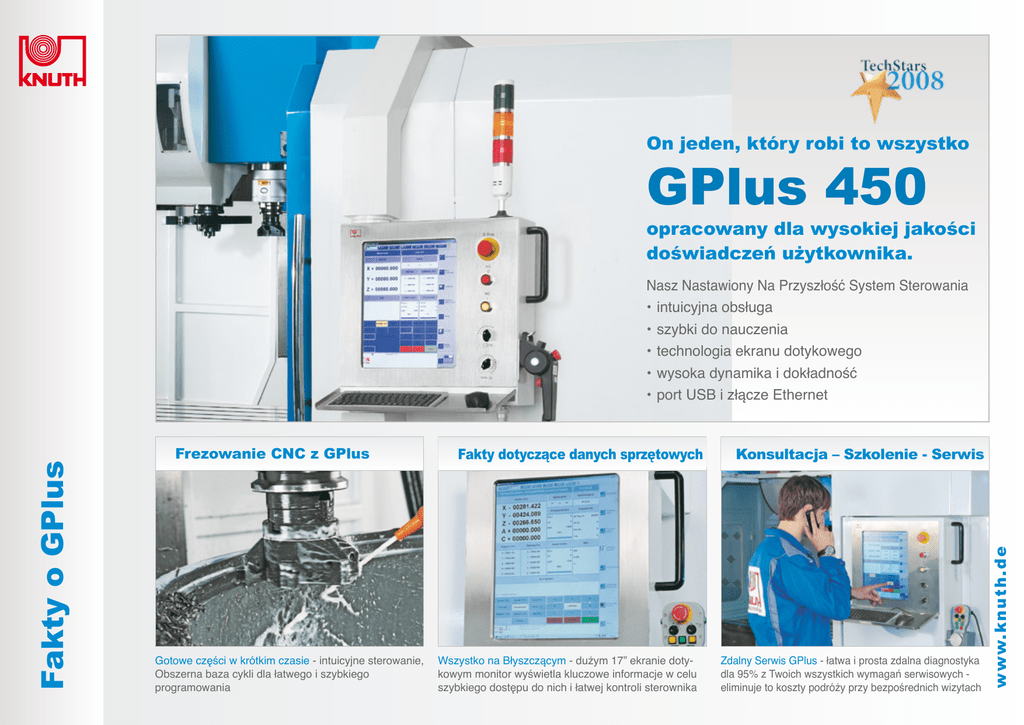

GPlus 450

On jeden, który robi to wszystko
GPlus 450
opracowany dla wysokiej jakości
doświadczeń użytkownika.
Frezowanie CNC z GPlus
Gotowe części w krótkim czasie - intuicyjne sterowanie,
Obszerna baza cykli dla łatwego i szybkiego
programowania
Fakty dotyczące danych sprzętowych
Wszystko na Błyszczącym - dużym 17” ekranie dotykowym monitor wyświetla kluczowe informacje w celu
szybkiego dostępu do nich i łatwej kontroli sterownika
Konsultacja – Szkolenie - Serwis
Zdalny Serwis GPlus - łatwa i prosta zdalna diagnostyka
dla 95% z Twoich wszystkich wymagań serwisowych eliminuje to koszty podróży przy bezpośrednich wizytach
www. k n u t h .d e
Fakty o GPlus
Nasz Nastawiony Na Przyszłość System Sterowania
•intuicyjna obsługa
•szybki do nauczenia
•technologia ekranu dotykowego
•wysoka dynamika i dokładność
•port USB i złącze Ethernet
W celu kompletnego zapoznania się
z maszyną należy udać się na stronę
www.knuth.de
Kompatybilny i z dużą mocą
Frezowanie CNC
Ogólne
Fakty o GPlus
Dane sprzętowe
Intuicyjne programowanie
•prawdziwie intuicyjne sterowanie - kazdy parametr
wejsciowy jest jednoznacznie wyswietlany z grafika i prostym
objasnieniem
•proste tworzenie cykli dla kieszeni kolowych, prostokatnych i
lukowych
•programowanie szablonw wiercenia - szyk kolowy otworów,
siatka linii otworów, równoleglobok i dowolne pozycjonowanie
wiercenia
•cykle gwintowania umozliwiajace wycinanie gwintów zenskich
i meskich: gwinty standardowe, liniowe, stozkowe, poziome, o
zmiennym skoku, wielokrotne: naprawa gwintu - ponowne nacinanie
zuzytych gwintów
•cykl frezowania czolowego latwy i szybki do zaprogramowania
•wszystkie przejscia cykli sa samodzielnymi programami
- szybkie i latwe programowanie pojedynczych programów, które
laczone sa w jeden glówny lub dostepne sa jako seria dowolnej
liczby cykli
•szybkie transfery danych programów zewnetrznych przez port
USB, siec lub opcjonalnie polaczenie WLAN
•latwa adaptacja do wiekszosci systemów CAD/CAM
•obszerny wewnetrzny dysk twardy pozwala na szybkie
skrawanie wirtualnie nieograniczonych zespolów programów
bezposrednio w sterowniku
•szybkie przetwarzanie do 450 bloków NC na sekunde i
rozpoznawanie 200 kolejnych pozwala na bezprecedensowo szybkie
i ciagle wykonywanie programu
•standardowa zdolnosc laczenia sie w sieci - w celu
tworzenia, zarzadzania i transferowania programów zewnetrznych GPlus przystosuje sie do Twoich struktur
Latwe pomiary narzedzia i elementu obrabianego
•latwe do zrozumienia grafiki i proste objasnienia wspomagaja
intuicyjna obsluge
•niewiarygodnie proste zbieranie i wprowadzanie wartosci korekcji
dlugosci narzedzia i korekcji zerowej
Sterowanie nawet nad 5 osiami
•GPlus 450 pozwala na latwa modernizacje 4 i 5 osi
Przykładowe Pomocnicze Grafiki Parametrów
Końcowa głębokość rozwiercania
Posuw
Kąt wewnętrzny w punkcie narożnym 1
Końcowy pomiar, ściana
www. k n u t h .d e
Konsultacja
Frezowanie CNC z GPlus
Konsultacja
GPlus* - our Windows-based CNC control system
for Machine Tools
Quick - powerful - user-oriented: key hardware facts
* awarded with the
TechStar 2008 for innovative
future-oriented products
•Programowanie kontrolera ukierunkowane warsztatowo lub programowanie zewnętrzne (CAD/CAM)
SZCZEGÓŁY
•GPlus 450 posiada 17” kolorowy monitor TFT
z ekranem dotykowym, który wyświetla wszys-
Dla GPlus
tkie dane w celu doświadczenia przyjaznego dla
użytkownika programowania i łatwej obsługi
•Komunikaty statusu pokazują użytkownikowi aktual-
Wszystkie oferty
•Symulacja graficzna ze zintegrowaną funkcją Zoom
Tutaj na naszej
ny stan sterownika
dla szczegółowego wyświetlania rzeczywistego
Stronie Przeglądu
usuwania wiórów
•Standardowe złącze Ethernet 10/100 MBit oraz-
Dodatków
port USB pozwalają na szybki transfer danych z
Frezowanie
www.knuth.de
zapisywanie ich na dysku twardym GPlus 450
•Idea pojedynczego CPU (korzyści: wykorzystanie
tylko 2% wydajności systemu)
•40GB przestrzeni dyskowej, 2.0 GHz procesor Intel
Celeron, 256 MB RAM
•Ogólnoświatowa zdalna diagnostyka
•Możliwe jest wdrażanie Profibus, CANopen, DeviceNet possible
•Łatwa integracja maszyny z sieciami fabrycznymi
•Przenośne ręczne urządzenie łączy praktyczne i
Ogólne
Fakty o GPlus
zewnętrznie stworzonych Programów (CAD/CAM) i
kompaktowe sterowanie upraszczające nastawianie
maszyny
Twoje Korzyści z GPlus
•łatwy do nauczenia bez wcześniejszej wiedzy z programowania DIN-ISO – zarówno dla
początkujących jak i profesjonalnych użytkowników
•krótka krzywa nauczania doświadczonych użytkowników – natychmiastowa zdolność
produkcyjna
•szybkie programowanie bezpośrednio na maszynie lub prosty transfer programów
zmniejszają czasy przestoju
•Wsparcie Techniczne GPlus dla jakichkolwiek pytań dotyczących programowania oraz
szybka pomoc w rozwiązywaniu problemów
www. kn u t h . d e
Dane sprzętowe
•450 bloków NC / sek, rozpoznawanie 200 kolejnych
Sprawdź możliwości jakie możesz zdobyć ze sterownikiem GPlus CNC i Zdalnym Serwisem GPlus.
Konsultanci ds. Sprzedarzy Regiony Północnego
M. Kutzner
T. Stankewitz
Tel. +49 (4321) 609-132
[email protected]
A. Opara
Tel. +49 (8466) 9419-12
[email protected]
Tel. +49 (4321) 609-176
[email protected]
J. Wittmann
Tel. +49 (8466) 9419-11
[email protected]
Frezowanie
Ogólne
Fakty o GPlus
Dane sprzętowe
M. Stappenbeck Tel. +49 (4321) 609-142
[email protected]
Międzynarodowi Konsultanci ds. Sprzedaży
Konsultanci ds. Sprzedarzy Regionu Zachodniego
M. Rohwer
Tel. +49 (4321) 609-147
[email protected]
C. Busch
[email protected]
H. Göttsche
Tel. +49 (4321) 609-139
[email protected]
A. Schlüschen Tel. +49 (4321) 609-141
[email protected]
D. Radeloff
Tel. +49 (4321) 609-150
[email protected]
T. Hamann
[email protected]
F. Neelsen
Tel. +49 (4321) 609-143
[email protected]
I. Gerdt (GUS)
Tel. +49 (4321) 609-137
[email protected]
Tel. +49 (4321) 609-131
Tel. +49 (4321) 609-133
Konsultanci ds. Sprzedarzy Regionu Wschodniego
M. Behrendt
Konsultanci ds. Sprzedarzy Regionu Południowego
Tel. +49 (3342) 2487-12
[email protected]
Zdalny Serwis GPlus
Wraz z GPlus CNC otrzymujesz standardowe uprawnienia w zdalnej sieciowej diagnostyki dla
Twoich obrabiarek Knuth. Ta szybka i łatwa wymiana danych maszyny upraszcza komunikowanie
się oraz zwiększa jej wydajność.
Twoja przewaga nad konkurencją
• redukcja czasów przestojów
• zwiększona gotowość operacyjna systemu
• serwis naprawczy
• zmniejszone koszty
Oprogramowanie Zdalnego Serwisu GPlus
Wszystkie systemy GPlus CNC dostarczane są ze standardowym złączem Ethernet pozwalającym
na łatwą integrację systemu GPlus CNC w Twojej sieci. Umożliwia to Tobie współpracę z naszą
obsługą techniczną na Twoim systemie GPlus:
• Diagnostyka: w celu optymalizacji procesów i wykrywania błędów
• Monitorowanie: do kontroli procesów
• Aktualizacje: zawsze możesz mieć najnowsze funckje
Ponad 95% ze wszystkich zgłoszeń serwisowych może być rozwiązane zdalnie, bez konieczności
bezpośredniej wizyty. Pozwala to Tobie oszczędzić czas i pieniądze.
KNUTH Werkzeugmaschinen GmbH • Schmalenbrook 14 • D-24647 Wasbek • Tel. 04321 / 6090 • Fax 04321 / 68900 • E-Mail: [email protected]
www. kn u t h . d e
Konsultacja
Pytania odnośnie GPlus?
