Projekt techniczny instalacji

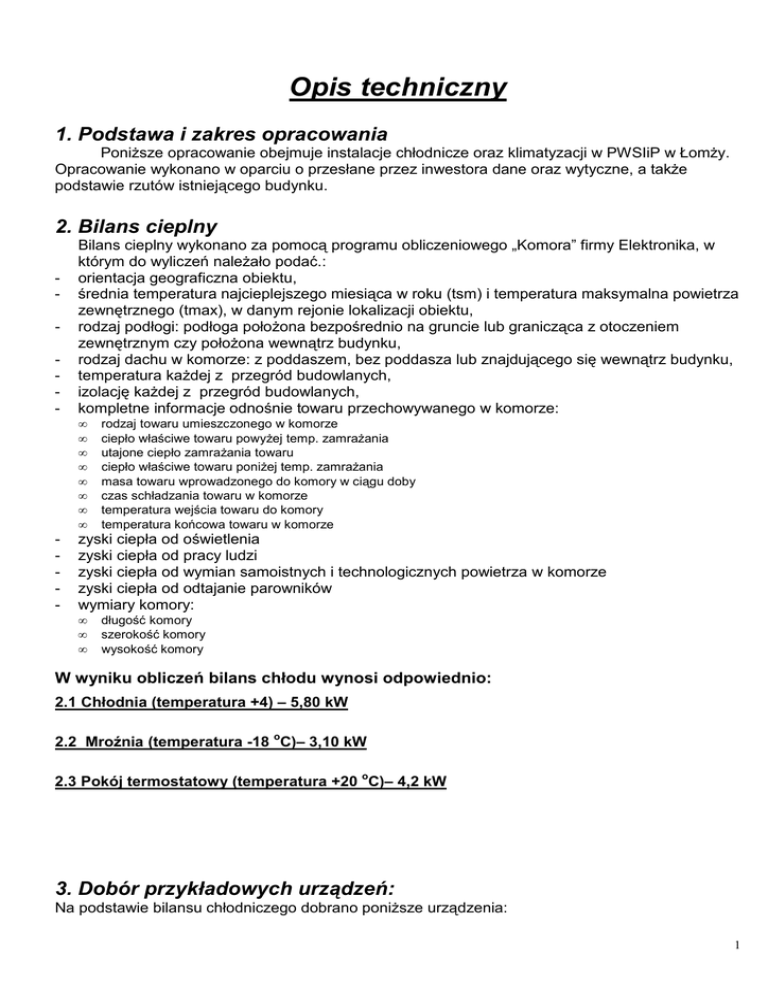

Opis techniczny
1. Podstawa i zakres opracowania
PoniŜsze opracowanie obejmuje instalacje chłodnicze oraz klimatyzacji w PWSIiP w ŁomŜy.
Opracowanie wykonano w oparciu o przesłane przez inwestora dane oraz wytyczne, a takŜe
podstawie rzutów istniejącego budynku.
2. Bilans cieplny
-
Bilans cieplny wykonano za pomocą programu obliczeniowego „Komora” firmy Elektronika, w
którym do wyliczeń naleŜało podać.:
orientacja geograficzna obiektu,
średnia temperatura najcieplejszego miesiąca w roku (tsm) i temperatura maksymalna powietrza
zewnętrznego (tmax), w danym rejonie lokalizacji obiektu,
rodzaj podłogi: podłoga połoŜona bezpośrednio na gruncie lub granicząca z otoczeniem
zewnętrznym czy połoŜona wewnątrz budynku,
rodzaj dachu w komorze: z poddaszem, bez poddasza lub znajdującego się wewnątrz budynku,
temperatura kaŜdej z przegród budowlanych,
izolację kaŜdej z przegród budowlanych,
kompletne informacje odnośnie towaru przechowywanego w komorze:
•
•
•
•
•
•
•
•
-
rodzaj towaru umieszczonego w komorze
ciepło właściwe towaru powyŜej temp. zamraŜania
utajone ciepło zamraŜania towaru
ciepło właściwe towaru poniŜej temp. zamraŜania
masa towaru wprowadzonego do komory w ciągu doby
czas schładzania towaru w komorze
temperatura wejścia towaru do komory
temperatura końcowa towaru w komorze
zyski ciepła od oświetlenia
zyski ciepła od pracy ludzi
zyski ciepła od wymian samoistnych i technologicznych powietrza w komorze
zyski ciepła od odtajanie parowników
wymiary komory:
•
•
•
długość komory
szerokość komory
wysokość komory
W wyniku obliczeń bilans chłodu wynosi odpowiednio:
2.1 Chłodnia (temperatura +4) – 5,80 kW
2.2 Mroźnia (temperatura -18 oC)– 3,10 kW
2.3 Pokój termostatowy (temperatura +20 oC)– 4,2 kW
3. Dobór przykładowych urządzeń:
Na podstawie bilansu chłodniczego dobrano poniŜsze urządzenia:
1
3.1 Agregat chłodniczy obsługujący pomieszczenie z pkt 2.1:
Agregat chłodniczy typu TFH 4540 ZHR o poniŜszych parametrach:
- Moc chłodnicza
5,49kW
- Pobór prądu
2,07 kW
- Waga
89 kg
- Średnice przyłączeniowe (gaz/ciecz)
22/12mm
- Ilość stopni regulacji
1
3.2 Agregat chłodniczy obsługujący pomieszczenie z pkt 2.2:
Agregat chłodniczy TFH 2511 ZBR o poniŜszych parametrach:
- Moc chłodnicza
2,92 kW
- Pobór prądu
9,86 kW
- Waga
54kg
- Średnice przyłączeniowe (gaz/ciecz)
15/10mm
- Ilość stopni regulacji
1
3.2 Chłodnice powietrza:
3.2.1 Chłodnia
- 1 x Chłodnica typu CTE 86M6 ED firmy ECO
Karty DTR dołączone do dokumentacji.
3.2.2 Mroźnia
- 1 x Chłodnica typu CTE 84L8 ED firmy ECO
3.3 Klimatyzacja:
3.3.1 Pokój termostatowy:
- 1 x Klimatyzator ASYG14LU/AOYG14LU
- Moc chłodnicza
0,9-5,0 kW
- Pobór prądu
1,23 kW
- Waga
45 kg
- Średnice przyłączeniowe (gaz/ciecz)
12/6 mm
3.4 Automatyka:
Automatykę chłodniczą naleŜy instalować zgodnie z przeznaczeniem w bezpośredniej
bliskości chłodnicy. Automatyka powinna obejmować, proponowane niŜej przykładowe urządzenia:
- zawór rozpręŜny typu TES firmy Danfoss wyposaŜony w dyszę dobraną odpowiednio do mocy
chłodnicy,
- zawór elektromagnetyczny dobrany na średnicę linii cieczowej,
- filtr chemiczny typu FDB firmy Alco,
- wziernik cieczy dobrany na średnicę linii cieczowej,
2
4. Prace montaŜowe
1. Rurociągi instalacji chłodniczych wykonać z rur miedzianych chłodniczych twardych,
łączonych za pomocą lutowania lutem twardym. Rurociąg ssący zaizolować otuliną
kauczukową np. K-flex o grubości minimum 9 mm.
2. Rurociągi instalacji klimatyzacji wykonać z rur miedzianych chłodniczych miękkich
zaizolowanych fabrycznie nr. Turbolit, łączonych za pomocą lutowania lutem twardym..
3. Chłodnice naleŜy zamontować zgodnie z umiejscowieniem na rysunkach.
4. Agregaty chłodnicze oraz jed. zew. klimatyzacji naleŜy umiejscowić na zewnątrz budynku,
tak aby był dostęp świeŜego powietrza.
5. NaleŜy zabezpieczyć agregat przed dostępem osób nieupowaŜnionych.
Umiejscowienie urządzeń wg załączonych rysunków,
6. Szafę sterująco-zasilającą umiejscowić przy drzwiach wejściowych do pomieszczeń. Szafa
wyposaŜona powinna być w sterownik typu Mastercella firmy Carel lub równowaŜny.
Zasilanie szafy oraz agregatu i chłodnicy naleŜy wykonać jak na załączonym schemacie
elektrycznym.
7. Przed uruchomieniem układu naleŜy wykonać próbę szczelności za pomocą gazu
obojętnego- azotu, przy ciśnieniu wyŜszym od nominalnego ciśnienia pracy układu.
8. Do szafy głównej zasilającej naleŜy doprowadzić zasilanie główne przewodem elektrycznym
zgodnie z dokumentację techniczno-ruchową urządzenia.
9. Rurociągi chłodnicze oraz elektryczne prowadzić zgodnie z załączonymi rysunkami.
3
