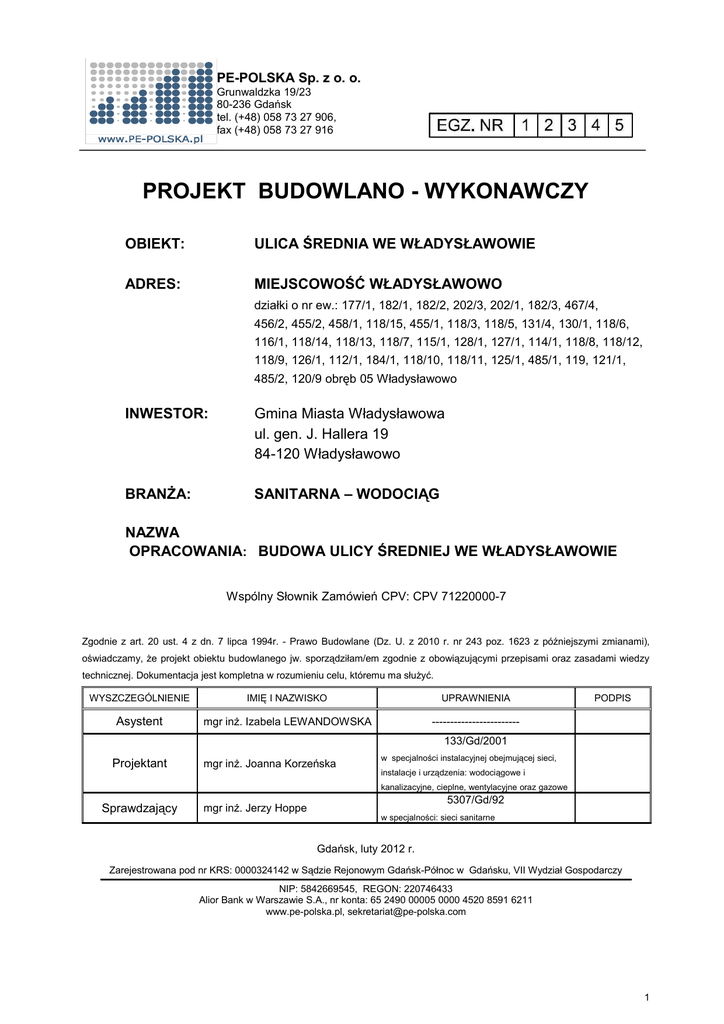

PROJEKT BUDOWLANO - WYKONAWCZY
OBIEKT:
ULICA ŚREDNIA WE WŁADYSŁAWOWIE
ADRES:
MIEJSCOWOŚĆ WŁADYSŁAWOWO
działki o nr ew.: 177/1, 182/1, 182/2, 202/3, 202/1, 182/3, 467/4,
456/2, 455/2, 458/1, 118/15, 455/1, 118/3, 118/5, 131/4, 130/1, 118/6,
116/1, 118/14, 118/13, 118/7, 115/1, 128/1, 127/1, 114/1, 118/8, 118/12,
118/9, 126/1, 112/1, 184/1, 118/10, 118/11, 125/1, 485/1, 119, 121/1,
485/2, 120/9 obręb 05 Władysławowo
INWESTOR:
Gmina Miasta Władysławowa
ul. gen. J. Hallera 19
84-120 Władysławowo
BRANŻA:
SANITARNA – WODOCIĄG
NAZWA
OPRACOWANIA: BUDOWA ULICY ŚREDNIEJ WE WŁADYSŁAWOWIE
Wspólny Słownik Zamówień CPV: CPV 71220000-7
Zgodnie z art. 20 ust. 4 z dn. 7 lipca 1994r. - Prawo Budowlane (Dz. U. z 2010 r. nr 243 poz. 1623 z późniejszymi zmianami),
oświadczamy, że projekt obiektu budowlanego jw. sporządziłam/em zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej. Dokumentacja jest kompletna w rozumieniu celu, któremu ma służyć.
WYSZCZEGÓLNIENIE
IMIĘ I NAZWISKO
UPRAWNIENIA
Asystent
mgr inż. Izabela LEWANDOWSKA
------------------------
PODPIS
133/Gd/2001
Projektant
mgr inż. Joanna Korzeńska
w specjalności instalacyjnej obejmującej sieci,
instalacje i urządzenia: wodociągowe i
kanalizacyjne, cieplne, wentylacyjne oraz gazowe
Sprawdzający
5307/Gd/92
mgr inż. Jerzy Hoppe
w specjalności: sieci sanitarne
Gdańsk, luty 2012 r.
Zarejestrowana pod nr KRS: 0000324142 w Sądzie Rejonowym Gdańsk-Północ w Gdańsku, VII Wydział Gospodarczy
NIP: 5842669545, REGON: 220746433
Alior Bank w Warszawie S.A., nr konta: 65 2490 00005 0000 4520 8591 6211
www.pe-polska.pl, [email protected]
1
SPIS ZAWARTOŚCI
CZĘŚĆ OPISOWA...........................................................................................................4
I. OPIS TECHNICZNY.....................................................................................................4
1. PROJEKT ZAGOSPODAROWANIA TERENU............................................................4
1.1. PODSTAWA OPRACOWANIA PROJEKTU....................................................................4
1.2. PRZEDMIOT OPRACOWANIA........................................................................................4
1.3. STAN ISTNIEJĄCY..........................................................................................................5
1.3.1 Lokalizacja inwestycji................................................................................................5
1.3.2 Budowa geologiczna i warunki wodne.......................................................................5
1.4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU...................................................5
1.5. SPRAWY TERENOWO PRAWNE...................................................................................6
1.6. ODDZIAŁOWANIE NA ŚRODOWISKO ..........................................................................6
2. PROJEKT BUDOWLANY ...........................................................................................7
2.1. ROZWIĄZANIE PROJEKTOWE......................................................................................7
2.1.1 Roboty ziemne..........................................................................................................7
2.1.1.1 Przygotowanie dna wykopu...............................................................................7
2.1.1.2 Obsypka.............................................................................................................7
2.1.1.3 Zasypka wykopu................................................................................................7
2.1.2 Wodociąg .................................................................................................................8
2.1.3 Kształtki i armatura z żeliwa sferoidalnego................................................................8
2.1.4 Oznakowanie sieci oraz uzbrojenia wodociągowego.................................................9
2.1.5 Próba szczelności, dezynfekcja oraz płukanie sieci...................................................9
2.1.6 Materiał ....................................................................................................................9
2.2. Uwagi końcowe..............................................................................................................10
II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA...........11
III. ZAŁĄCZNIKI.............................................................................................................13
Załącznik nr 1: Karty otworów geotechnicznych...............................................................13
IV. DOKUMENTY FORMALNO - PRAWNE..................................................................16
1. Decyzje o nadaniu uprawnień......................................................................................16
2. Zaświadczenia o członkostwie w OIIB..........................................................................18
3. Miejscowy Plan Zagospodarowania Przestrzennego....................................................20
4. Warunki techniczne .....................................................................................................35
2
5. Uzgodnienia.................................................................................................................37
CZĘŚĆ RYSUNKOWA..................................................................................................48
3
CZĘŚĆ OPISOWA
I. OPIS TECHNICZNY
do projektu budowy ulicy Średniej we Władysławowie
1. PROJEKT ZAGOSPODAROWANIA TERENU
1.1. PODSTAWA OPRACOWANIA PROJEKTU
Niniejszy projekt opracowano na podstawie:
•
zlecenia Gminy Miasta Władysławowa, ul. gen. J. Hallera 19, 84-120 Władysławowo
•
warunków technicznych nr DT-62/12, wydanych przez Międzygminne Przedsiębiorstwo
Wodociągów i Kanalizacji „EKOWIK” sp. z o.o., ul. Droga Chłapowska 21, 84-120
Władysławowo
•
mapy do celów projektowych w skali 1:500, przyjętej do zasobu w dniu 08.12.2011 r,
zewidencjonowanej pod nr SW.341-2772/11 (KERG 3622/2011), sporządzonej przez
geodetę mgr inż. Wojciecha Wronę nr upr. 19442
•
dokumentacji
geotechnicznej
sporządzonej
przez
Zakład
Usług
Geotechnicznych
GEODOM, ul. Bulońska 8c/11, 80-287 Gdańsk
•
katalogów norm i literatury branżowej
1.2. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest budowa sieci wodociągowej w związku z inwestycją budowy ul.
Średniej we Władysławowie wraz z wymianą fragmentów wodociągu na ulicach dochodzących.
Przewiduje się likwidację istniejącego obecnie wodociągu z azbesto-cementu φ 100,
wybudowanie następujących odcinków sieci wodociągowej wraz z wymianą istniejących
przyłaczy:
–
odcinek 1 : wodociąg φ 110 (ul. Średnia) dł. 469 m (W1-1s); włączenie do istniejącej
sieci PE φ 110 przy skrzyżowaniu ulicy Średniej z ulicą Gdańską oraz do istniejącej sieci
φ 150 z rur żeliwnych w ulicy Bohaterów Kaszubskich; wymiana 23 szt. istniejących
przyłączy o łącznej długości 106 m (przyłącza, których nie wskazano na mapie, zostały
naniesione z materiałów EKOWIK-u)
–
odcinek 2: wodociąg φ 110 (ul. Floriana Ceynowy, W2-2b) na odcinku dł. 33,5 m;
wymiana istniejącego przyłącza o długości 3,2 m
–
odcinek 3: wodociąg φ 110 (ul. Floriana Ceynowy, W3-3b) na odcinku dł. 26 m
–
odcinek 5: wodociąg φ 110 (ul. Stolarska, W5-5d) na odcinku dł. 24,4 m
–
odcinek 7: wodociąg φ 110 (ul. Piwna, W7-7c) na odcinku dł. 24,2 m; wymiana
istniejącego przyłącza o długości 0,9 m
4
1.3. STAN ISTNIEJĄCY
1.3.1 Lokalizacja inwestycji
Planowana inwestycja zlokalizowana jest na terenie Władysławowa, w powiecie puckim, w
województwie pomorskim. Ulica Średnia przebiega od ulicy Gdańskiej do ulicy Bohaterów
Kaszubskich.
W liniach rozgraniczających pas drogowy ulicy znajduje się:
–
sieć wodociągowa;
–
sieć kanalizacyjna sanitarna i deszczowa;
–
sieć gazowa;
–
kable telefoniczne i teletechniczne;
–
kable elektroenergetyczne;
Lokalizację przedmiotowego zamierzenia inwestycyjnego pokazano na rys. nr 1: „Plan
orientacyjny”.
1.3.2 Budowa geologiczna i warunki wodne
W zbadanym podłożu gruntowym stwierdzono występowanie wody gruntowej w postaci
sączenia na głębokości 1,2 m. w jednym z otworów. W podłożu stwierdzono występowanie
gruntów bardzo wysadzinowych, co spowodowało zakwalifikowanie podłoża do grup nośności
G3 i G4. Głębokość przemarzania w tym rejonie wynosi 1,0 m.
Karty wykonanych odwiertów przedstawiono w załączniku 1 niniejszego opracowania.
1.4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU
Zgodnie z wydanymi przez EKOWIK warunkami technicznymi projektuje się budowę sieci
wodociągowej w ul. Średniej z włączeniem do istniejącego wodociągu PE φ110 przy
skrzyżowaniu ul. Średniej z ul. Gdańską oraz do istniejącego wodociągu w ul. Bohaterów
Kaszubskich (wodociąg z rur żeliwnych φ 150) . Przewiduje się również wymianę istniejących
odcinków wodociągów w ulicach dochodzących (ul. Ceynowy, Stolarska, Piwna) z rur żeliwnych
φ 110 lub AC φ 80. Projektowany wodociąg wyposażony zostanie w zasuwy i hydranty
podziemne lub naziemne. Wymianie podlegają również istniejące przyłącza – do granicy pasa
drogowego projektuje się przyłącza φ 40 lub φ 50 .
UWAGA: przyłącza, których brak na mapie do celów projektowych naniesione na podstawie
materiałów uzyskanych z EKOWIK-u należy przed wykonaniem robót zinwentaryzować w
terenie.
Po wykonaniu prac związanych z sieci wodociągowej przewiduje się realizację następujących
zadań:
–
budowy sieci kanalizacji deszczowej
–
przebudowy ulicy Średniej
5
1.5. SPRAWY TERENOWO PRAWNE
Projektowane rurociągu zlokalizowane będą na terenach będących własnością Gminy
Władysławowo.
1.6. ODDZIAŁOWANIE NA ŚRODOWISKO
Ogólne oddziaływanie na środowisko lokalne wystąpi jedynie w fazie realizacji przedsięwzięcia,
można zatem scharakteryzować je jako chwilowe, nieciągłe, o niewielkim natężeniu,
skoncentrowane wzdłuż trasy inwestycji. Planuje się prowadzenie robót budowlanych przy
budowie rurociągu wyłączenie w porze dzienne w godzinach 6-22 dla zminimalizowania wpływu
hałasu, pochodzącego z pracy maszyn budowlanych, na otoczenie. Wzrost emisji spalin nie
przekroczy dopuszczalnych norm. Wykonywane wykopy spowodują chwilowe przekształcenie
powierzchni istniejącego terenu i okresowe zakłócenie krajobrazu. Wszelkie powstające odpadu
będą usuwane z miejsca powstania i gromadzone w wyznaczonym miejscu, a następnie
przekazane odbiorcy odpadów. Czasowe ograniczenie dostępności do terenów przyległych do
realizowanej inwestycji należy przed rozpoczęciem robót uzgodnić z właścicielami gruntów i w
miarę możliwości zorganizować objazdy (które określi wykonawca).
6
2. PROJEKT BUDOWLANY
2.1. ROZWIĄZANIE PROJEKTOWE
2.1.1 Roboty ziemne
Przed przystąpieniem do zasadniczych robót należy wykonać przekopy próbne celem ustalenia
lokalizacji i posadowienia istniejącego uzbrojenia. Na podstawie przekopów na granicy pasa
drogowego należy też określić zagłębienie istniejących przyłączy W trakcie robót ziemnych
przestrzegać należy ustaleń normy PN-B- 06050. Roboty ziemne oraz obowiązujących
warunków technicznych i BHP.
Roboty ziemne prowadzić mechanicznie i ręcznie. Przewidziano wykopy wąskoprzestrzenne
szalowane szczelnie i rozparte na całej szerokości. Urobek będzie wywożony na czasowy
odkład. Dowóz piasku na podsypkę i obsypkę przyjęto z odległości 5,0 km .
W przypadku natrafienia na niezidentyfikowane uzbrojenia należy natychmiast powiadomić
użytkownika uzbrojenia i wspólnie z nadzorem inwestorskim ustalić dalszy tok postępowania.
2.1.1.1 Przygotowanie dna wykopu
Dno wykopu musi być dokładnie wyrównane, bez kamieni i dużych grud ziemi czy też materiału
zmrożonego. Zagłębienia wykopu pod rury powinny być dokładnie wykonane tak, aby
zapewnione było równomierne podparcie na całej długości rury. Jako podsypkę stosować piaski
gruboziarniste i żwiry o największym wymiarze ziaren 20mm. Grubość warstwy podsypki min.
15 cm pod rury, kąt podbicia rury piaskiem 900.
2.1.1.2 Obsypka
Rury obsypywać żwirem, piaskiem lub mieszanina piasku i żwiru.
Stopień zagęszczenia:
•
pod drogami 95% ZMP (Zmodyfikowanej Metody Proctora)
Obsypka powinna być zagęszczana warstwami o grubości 10 – 30 cm. Wysokość obsypki
ponad wierzch rury powinna wynosić:
•
co najmniej 15cm dla rur o średnicy dz< 400mm
2.1.1.3 Zasypka wykopu
Zasypkę wykopu należy prowadzić warstwami z zagęszczeniem co 20cm (ze względu na
wysadzinowość, grunt rodzimy nie może być użyty jako zasypka). Materiał zasypki nie może
zawierać kamieni i okruchów skalnych nie większych niż 60mm.
Stopień zagęszczenia zasypki:
•
pod drogami min. Do 100 ZMP
Rozbiórka umocnienia wykopu powinna następować równolegle z zasypka, przy zachowaniu
szczególnej ostrożności ze względu na możliwość obsunięcia się ścian wykopu.
2.1.1.4 Odwodnienie wykopów
W przypadku pojawienia się wód gruntowych należy odpompować je pompami spalinowymi
bezpośrednio z dna wykopu lub igłofiltrami.
7
2.1.2 Wodociąg
Zaprojektowano następujące odcinki sieci wodociągowej:
–
odcinek 1 : wodociąg φ 110 (ul. Średnia) dł. 469 m (W1-1s); włączenie do istniejącej
sieci PE φ 110 przy skrzyżowaniu ulicy Średniej z ulicą Gdańską oraz do istniejącej sieci
φ 150 z rur żeliwnych w ulicy Bohaterów Kaszubskich; wymiana 23 szt. istniejących
przyłączy o łącznej długości 106 m (przyłącza, których nie wskazano na mapie, zostały
naniesione z materiałów EKOWIK-u)
–
odcinek 2: wodociąg φ 110 (ul. Floriana Ceynowy, W2-2b) na odcinku dł. 33,5 m;
wymiana istniejącego przyłącza o długości 3,2 m
–
odcinek 3: wodociąg φ 110 (ul. Floriana Ceynowy, W3-3b) na odcinku dł. 26 m
–
odcinek 5: wodociąg φ 110 (ul. Stolarska, W5-5d) na odcinku dł. 24,4 m
–
odcinek 7: wodociąg φ 110 (ul. Piwna, W7-7c) na odcinku dł. 24,2 m; wymiana
istniejącego przyłącza o długości 0,9 m
Trasa projektowanych odcinków wodociągu w większości przebiegać będzie pod chodnikami,
jedynie fragment wodociągu w ul. Średniej, w sąsiedztwie ulicy Nadmorskiej zlokalizowano w
jezdni ze względu na lokalizację innych sieci i urządzeń w chodniku oraz wyłączenie ulicy Nadmorskiej z zakresu opracowania (zaprojektowana nowa nawierzchnia).
Przewiduje się zastosować bloki oporowe prefabrykowane z betonu C12/15 w węzłach, w
których kąt załamania sieci wodociągowej wynosi 90°, 60°, 45° oraz przy hydrantach. Bloki
należy wykonać wg norm: BN-81/9192/05, BN-81/9192/04 – wymiary i warunki stosowania.
Usytuowanie wodociągu pokazano na rys. nr 2: „Plan sytuacyjny” i rys. nr 3 „Profil podłużny”
2.1.3 Kształtki i armatura z żeliwa sferoidalnego
Projektowana sieć wodociągowa zostanie wyposażona w hydranty z żeliwa sferoidalnego:
–
odcinek 1: budowa hydrantów nadziemnego: przy skrzyżowaniu z ulicą Ceynowy (H44a), przy skrzyżowaniu z ulicą Stolarską (H6-6a), przy skrzyżowaniu z ulicą Piwną (H88a)
Hydranty należy wyposażyć w zasuwą kołnierzową z obudową i skrzynkę uliczną (głowica hydrantu z żeliwa sferoidalnego, epoksydowana, kolumna z rury stalowej ocynkowanej, cokół z
żeliwa sferoidalnego, samoczynne odwodnienie z odcięciem ciśnienia wody).
Dla potrzeb awaryjnego odcięcia fragmentów sieci, na każdym włączeniu do projektowanego
wodociągu w ul. Średniej oraz przy włączeniu sieci wodociągowej w ul. Średniej do sieci w ul.
Gdańskiej zaprojektowano zasuwy kołnierzowe z żeliwa sferoidalnego, malowane farbą epoksydową (korpus z żeliwa sferoidalnego GJS 400/500, wrzeciono ze stali nierdzewnej z walcowanym gwintem, tuleja do uszczelek typu O-ring z mosiądzu o małej zawartości cynku, klin z
żeliwa sferoidalnego, prowadzenie klina z tworzywa odpornego na zużycie o wysokich właściwościach ślizgowych), wyposażone w obudowy teleskopowe (rura ochronna z PE, trzpień ocynkowany) i skrzynki uliczne sztywne (korpus wykonany z HDPE, mocowanie wieczka do korpusu
8
za pomocą śruby ze stali nierdzewnej). Skrzynki uliczne należy ustawiać na płytach podkładowych i zlicować z projektowanym terenem.
Sposób zabudowy wodociągu pokazano na rysunku nr 4 – „Szczegóły węzłów”.
2.1.4 Oznakowanie sieci oraz uzbrojenia wodociągowego
W celu umożliwienia odnalezienia wodociągu przez służby geodezyjne należy nad wodociągiem (ok. 40 cm) ułożyć taśmę lokalizacyjno – ostrzegawczą koloru niebieskiego z wtopioną
metalizowaną ścieżką. Po wykonaniu sieci wodociągowej przed jej oddaniem do użytku wszystkie elementy uzbrojenia oznakować specjalnymi tablicami informacyjnymi wg PN-85/B-09700.
Tabliczki umieścić w punktach widocznych w pobliżu sieci wodociągowej
2.1.5 Próba szczelności, dezynfekcja oraz płukanie sieci
Po zakończeniu prac montażowych przewód należy przepłukać woda, aby wewnątrz nie znajdowały się żadne zanieczyszczenia powstałe w czasie wykonywania montażu przewodów.
Sieć wodociągową należy poddać próbie szczelności na ciśnienie o 50% wyższe od ciśnienia
roboczego, lecz nie niższe niż 1,0MPa. W przypadku wystąpienia w trakcie próby przecieków,
należy je usunąć i ponownie wykonać próbę od początku. W czasie próby należy obserwować
przewody i złącza.
Dezynfekcję wodociągu wykonać po pozytywnym wyniku próby szczelności i płukaniu zanieczyszczeń podchlorynem sodu. Po przeprowadzonej dezynfekcji przewody starannie przepłukać, a następnie pobrać próby wody z sieci wodociągowej do analizy pod względem bakteriologicznym w Stacji Sanitarno – Epidemiologicznej.
Po uzyskaniu pozytywnego wyniku badań wodociąg może być włączony do eksploatacji. Wynik
badań dołączyć do dokumentacji odbiorowej zadania.
2.1.6 Materiał
Do budowy odcinka sieci wodociągowej należy użyć rur z PE 100 SDR17 (PN10) wg PN EN
12201, układanych w wykopie szalowanym otwartym na głębokość zgodną z założeniami
profilu projektowanych odcinków wodociągu, a także kształtek z tego samego materiału.
Połączenie z istniejącymi wodociągami za pomocą kształtek przejściowych PE/materiał
istniejącego wodociągu. Zestawienie materiałów pokazano poniżej.
9
Zestawienie kształtek i armatury
Rodzaj asortymentu
Rura PE 100 SDR 17 dn 110
Rura PE 100 SDR 17 dn 50
Rura PE 100 SDR 17 dn 40
Króciec dwukołnierzowy żeliwny dn 80
Zasuwa żeliwna dn 80
Zasuwa żeliwna dn 100
Złączka rurowo-kołnierzowa dn 150
Złączka uniwersalna dn 100
Łącznik kielichowo- kołnierzowy do rur AC
Tuleja kołnierzowa dn100/110PE
Obejma z zasuwą do nawiercania pod ciśnieniem
Kolano 90° dn 110
Łuk 11° dn 110
Łuk 22° dn 110
Łuk 30° dn 110
Łuk 45° dn 110
Trójnik równoprzelotowy dn 100
Trójnik redukcyjny dn 100/dn 80
Trójnik redukcyjny dn 150/dn 100
Hydrant nadziemny dn 80
Kolano dwukołnierzowe dn 80
Taśma lokalizacyjno-ostrzegawcza z tworzywa sztucznego
Tabliczki znakujące
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
23
24
25
Jednostka
m
m
m
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
m
szt.
Ilość
577,10
22,80
87,30
3,00
3,00
8,00
2,00
3
1
17
24
4
9
1
4
5
6
3
1
3
3
688,00
88,00
2.2. Uwagi końcowe
Przed rozpoczęciem robót zapoznać się z projektem oraz wszystkimi uzgodnieniami.
Przed wykonaniem włączenia projektowanego odcinka wodociągu do istniejącego rurociągu,
bądź w przypadku jakichkolwiek różnic stanu rzeczywistego od sytuacji na mapie, należy
dobrać odpowiednie połączenia rur. W trakcie budowy prace ziemne należy wykonywać ręcznie
z
uwagi
na
kolizje
z
innymi
instalacjami
oraz
możliwością
występowania
nie
zinwentaryzowanego uzbrojenia podziemnego. Wszystkie prace należy wykonywać zgodnie z
obowiązującymi przepisami i normami BHP oraz z przepisami przeciwpożarowymi.
Wykonawca po zakończeniu budowy zobowiązany jest do przedstawienia spójnej dokumentacji
powykonawczej wraz z niezbędnymi pomiarami i inwentaryzacją geodezyjną.
opracował :
mgr inż. Izabela LEWANDOWSKA
projektował :
mgr inż. Joanna Korzeńska
133/Gd/2001
Gdańsk, luty 2012 r.
10
II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
OBIEKT:
ULICA ŚREDNIA WE WŁADYSŁAWOWIE
ADRES:
MIEJSCOWOŚĆ WŁADYSŁAWOWO
działki o nr ew.: 177/1, 182/1, 182/2, 202/3, 202/1, 182/3, 467/4,
456/2, 455/2, 458/1, 118/15, 455/1, 118/3, 118/5, 131/4, 130/1, 118/6,
116/1, 118/14, 118/13, 118/7, 115/1, 128/1, 127/1, 114/1, 118/8, 118/12,
118/9, 126/1, 112/1, 184/1, 118/10, 118/11, 125/1, 485/1, 119, 121/1,
485/2, 120/9 obręb 05 Władysławowo
INWESTOR:
Gmina Miasta Władysławowa
ul. gen. J. Hallera 19
84-120 Władysławowo
BRANŻA:
SANITARNA – WODOCIĄG
NAZWA
OPRACOWANIA: BUDOWA ULICY ŚREDNIEJ WE WŁADYSŁAWOWIE
PROJEKTOWAŁ: mgr inż Joanna Korzeńska
ul. Orłowska 7a/8
80-347 Gdańsk
11
1. Zakres robót dla całego zamierzenia budowlanego:
•
•
•
•
2.
wykopanie wykopu
ułożenie rur w wykopie
wykonanie próby szczelności
zasypanie wykopu
Wykaz istniejących obiektów budowlanych
•
•
•
•
•
sieć wodociągowa;
sieć kanalizacyjna sanitarna;
sieć gazowa;
kable telefoniczne i teletechniczne;
kable elektroenergetyczne;
3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
Elementem zagrożenia będzie wykop dla projektowanych odcinków wodociągu, odkryta sieć
telefoniczna, sieć energetyczna i gazowa.
4. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych:
•
obsypanie się wykopu,
•
uszkodzenie istniejącego uzbrojenia.
5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji
robót szczególnie niebezpiecznych.
Zakres
prac
związanych
z
wykonaniem
sieci
wymaga
przeszkolenia
w wykonywaniu robót ziemnych w bezpośrednim sąsiedztwie istniejącego uzbrojenia oraz
właściwego zabezpieczenia wykopu i jego sąsiedztwa.
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z
wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich
sąsiedztwie:
•
teren prac należy wygrodzić taśmą ostrzegawczą,
•
robót nie wykonywać w warunkach: złej widoczności i wyładowań atmosferycznych,
•
powiadomić gestorów uzbrojenia o przystąpieniu do prac,
•
prowadzić bezpośredni nadzór w trakcie prac w wykopie.
opracował :
asystent
mgr inż. Izabela LEWANDOWSKA
Gdańsk, luty 2012 r.
12
III. ZAŁĄCZNIKI
do projektu budowy ul. Średniej we Władysławowie
Załącznik nr 1: Karty otworów geotechnicznych
13
14
15
IV. DOKUMENTY FORMALNO - PRAWNE
1. Decyzje o nadaniu uprawnień
16
17
2. Zaświadczenia o członkostwie w OIIB
18
19
3. Miejscowy Plan Zagospodarowania Przestrzennego
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
4. Warunki techniczne
35
36
5. Uzgodnienia
37
- Zespół Uzgadniania Dokumentacji Projektowej, ul. 1 Maja 13, 84-100 Puck
38
39
40
41
- G.EN. GAZ ENERGA S.A., ul. Dorczyka 1, 62-080 Tarnowo Podgórne
42
43
- Telekomunikacja Polska, Operacyjne utrzymanie Sicie i Usług w Olsztynie, Dział Zarządzania
Zasobami Sieci 3 – Gdańsk, ul. Czerwony Dwór 25, 80-376 Gdańsk
44
- ENERGA-OPERATOR S.A., Oddział w Gdańsku, Rejon Dystrybucji w Wejherowie,
45
- CWT i D MW, ul. Orląt Lwowskich 20, Gdynia
46
47
CZĘŚĆ RYSUNKOWA
Rys. nr 1 – Plan orientacyjny
skala 1 : 10 000
Rys. nr 2 – Plan sytuacyjny
skala 1 : 500
Rys. nr 3.1, 3.2 – Profil podłużny
skala 1 : 100/500
Rys. nr 4 – Szczegóły węzłów
skala --------------
48
