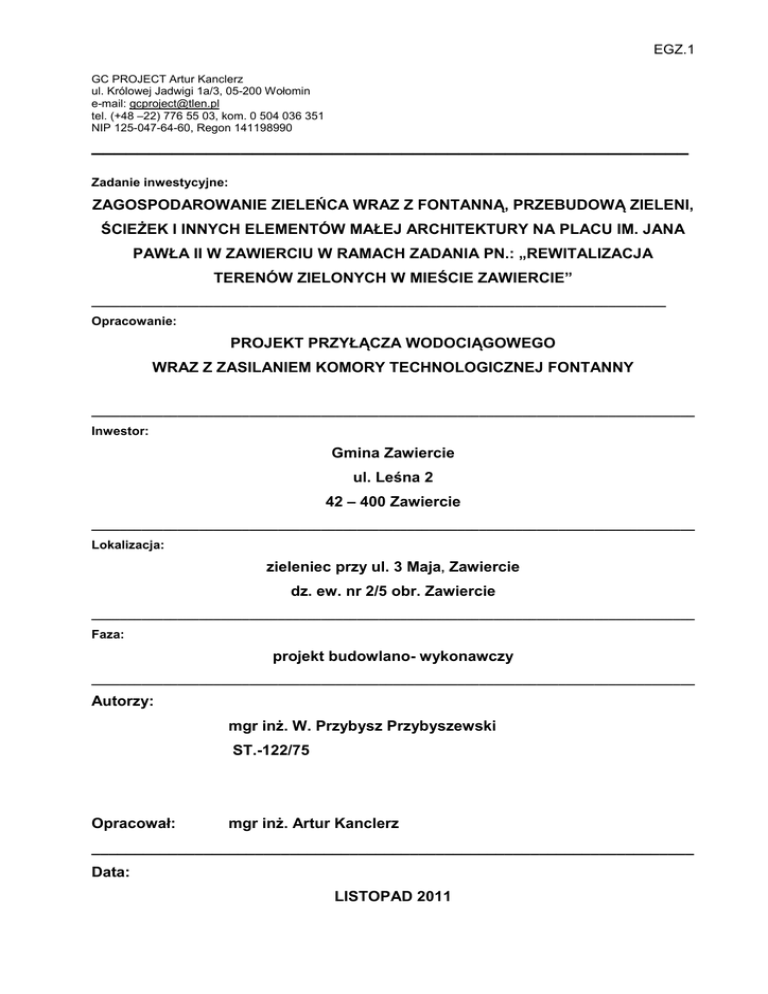

projekt przyłącza wodociągowego

Transkrypt

projekt przyłącza wodociągowego
EGZ.1
GC PROJECT Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin
e-mail: [email protected]
tel. (+48 –22) 776 55 03, kom. 0 504 036 351
NIP 125-047-64-60, Regon 141198990
____________________________________________________
Zadanie inwestycyjne:
ZAGOSPODAROWANIE ZIELEŃCA WRAZ Z FONTANNĄ, PRZEBUDOWĄ ZIELENI,
ŚCIEŻEK I INNYCH ELEMENTÓW MAŁEJ ARCHITEKTURY NA PLACU IM. JANA
PAWŁA II W ZAWIERCIU W RAMACH ZADANIA PN.: „REWITALIZACJA
TERENÓW ZIELONYCH W MIEŚCIE ZAWIERCIE”
________________________________________________________________________________
Opracowanie:
PROJEKT PRZYŁĄCZA WODOCIĄGOWEGO
WRAZ Z ZASILANIEM KOMORY TECHNOLOGICZNEJ FONTANNY
____________________________________________________________________________________
Inwestor:
Gmina Zawiercie
ul. Leśna 2
42 – 400 Zawiercie
____________________________________________________________________________________
Lokalizacja:
zieleniec przy ul. 3 Maja, Zawiercie
dz. ew. nr 2/5 obr. Zawiercie
____________________________________________________________________________________
Faza:
projekt budowlano- wykonawczy
____________________________________________________________________________________
Autorzy:
mgr inż. W. Przybysz Przybyszewski
ST.-122/75
Opracował:
mgr inż. Artur Kanclerz
______________________________________________________________________
Data:
LISTOPAD 2011
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
ZAWARTOŚĆ OPRACOWANIA:
I
Spis rysunków, załączników
II
Część opisowa
1.
PODSTAWA OPRACOWANIA
2.
ZAKRES OPRACOWANIA
3.
INWESTOR
4.
INFORMACJE OGÓLNE
4.1
LOKALIZACJA TERENU OPRACOWANIA
4.2
CHARAKTERYSTYKA TERENU – ISTNIEJĄCY STAN
ZAGOSPODAROWANIA TERENU
4.3
ISTNIEJĄCE UKSZTAŁTOWANIE TERENU
4.4.
STAN ISTNIEJĄCY
4.5.
WARUNKI GRUNTOWO -WODNE
4.6.
POWIERZCHNIA TERENU OPRACOWANIA
5.
PRZYŁĄCZE WODOCIĄGOWE
5.1
OPIS STANU PROJEKTOWANEGO
5.2
DOBÓR WODOMIERZY
5.3
OBLICZENIE ŚREDNICY PRZYŁĄCZA
5.4
MATERIAŁY I UZBROJENIE
6.
TECHNOLOGIA WYKONANIA
7.
PRÓBY SZCZELNOŚCI I DEZYNFEKCJA RUROCIĄGU
8.
KOLIZJE Z ISTNIEJĄCYM UZBROJENIEM
9.
LIKWIDACJA ISTNIEJĄCEGO PRZYŁACZA
10.
UWAGI DLA INWESTORA I WYKONAWCY
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
3
4-9
4
4
4
4-5
5-9
5
5
6
6
6
7
7
8
9
2
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
III
Załączniki
zał. nr 1.
zał. nr 2.
zał. nr 3.
zał. nr 4.
zał. nr 5
zał. nr 6
zał. nr 7
zał. nr 8
zał. nr 9
zał. nr 10
Zał. nr 11
IV
Oświadczenie projektanta.
Zaświadczenie o posiadaniu przez Pana mgr inż. Wojciecha PrzybyszPrzybyszewskiego uprawnień projektowych w zakresie instalacji i urządzeń
sanitarnych
Zaświadczenie o przynależności Pana mgr inż. Wojciecha PrzybyszPrzybyszewskiego do Mazowieckiej Okręgowej Izby Inżynierów Budownictwa
Warunki techniczne przyłączenia i dostawy wody TS/3665/56/2011r z dnia
26-09-2011r.
Mapa do celów projektowych
uzgodnienie ZUD
Uzgodnienie branżowe Górnośląska Spółka Gazownicza sp. z o.o.
Uzgodnienie branżowe RPWiK sp. z o.o. Zawiercie
Uzgodnienie branżowe TAURON Dystrybucja SA
Uzgodnienie branżowe Telekomunikacja Polska SA
Uzgodnienie projektu RPWiK Zawiercie
Część rysunkowa
Spis rysunków
Nr rys.
Tytuł rysunku
Skala
Rys. 1.
Plan sytuacyjno-wysokościowy przyłącza wodociągowego.
1:250
Rys. 2.
Profil przyłącza wodociągowego
1:100
Rys. 3.
Studnia wodomierzowa
1:20
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
3
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
II. CZĘŚĆ OPISOWA
II
Część opisowa
PODSTAWA OPRACOWANIA: Umowa z Inwestorem nr 1713/2011 z dnia
22.09.2011r., mapa do celów projektowych w skali 1:1000 oraz zaakceptowany projekt
zagospodarowania terenu zieleńca wraz z fontanną wykonany przez pracownię Studio Ogrody
z dnia 26.10.2011r.
1.
ZAKRES OPRACOWANIA: opracowanie projektu budowlano – wykonawczego
przyłącza wodociągowego do komory technologicznej fontanny na placu Jana Pawła II oraz
zasilenia wody letniej.
2.
3.
INWESTOR: Gmina Zawiercie, ul. Leśna 2, 42-400 Piaseczno.
4.
INFORMACJE OGÓLNE
4.1.
LOKALIZACJA TERENU OPRACOWANIA
Przedmiotowy teren położony jest na działce o nr ewidencyjnym: 2/5 i nieznaczny fragment
działki 2/3 obręb Zawiercie
CHARAKTERYSTYKA TERENU – ISTNIEJĄCY STAN ZAGOSPODAROWANIA
TERENU
4.2.
Przedmiotowy teren jest terenem przestrzeni publicznej w centrum Zawiercia przy ul.
Sikorskiego – Wyszyńskiego w Zawierciu.
W chwili obecnej na terenie opracowania istnieją ciągi komunikacyjne tworzące system
przechodni pomiędzy terenami otaczającymi (sklepem wielobranżowym, bankiem, a osiedlami
oraz stacją PKP a osiedlami mieszkaniowymi). System jest przypadkowy dla terenu
zorganizowanej zieleni, przestrzeni publicznej jaki powinien przyjąć zieleniec miejski w centrum
miasta. Obecna zieleń występująca na zieleńcu to przypadkowe nasadzenia roślin cięte
corocznie i formowane najczęściej w formy przypadkowe. Roślinność nie jest dobrana do funkcji
miejsca oraz warunków glebowo-klimatycznych terenu miejskiego a jej przypadkowe
rozmieszczenie stwarza ogólny nieład. Istniejące oświetlenie być może spełnia funkcję
doświetlenia skweru ale jego forma wymaga zmiany i rozmieszczenia celowego.
4.3.
ISTNIEJĄCE UKSZTAŁTOWANIE TERENU
Teren niezróżnicowany wysokościowo, lekko wyniesiony ponad otaczające chodniki.
Nieznacznie opadający w kierunku północno-zachodnim, zróżnicowanie wysokościowe ok.
0,5m.
4.4.
STAN ISTNIEJĄCY
Na terenie opracowania istnieje przyłącze wodociągowe do podlewania zieleni publicznej.
Przyłącze jest przewidziane do likwidacji.
4.5.
WARUNKI GRUNTOWO-WODNE
Na podstawie sprawozdania wykonanego dla potrzeb posadowienia komory technicznej
fontanny stwierdzono, iż badany teren charakteryzuje się dobrymi parametrami nośnymi
i odkształcalności. Powierzchnia badanego terenu pokryta jest warstwą gleby i nasypu o
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
4
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
miąższości 2,30m, nasyp zbudowany jest on głównie z gliny, piasku, gruzu. Następne warstwy
to iły i iłołupki. Nie stwierdzono występowania wody gruntowej.
Warunki gruntowe istniejące na rozpatrywanym terenie zaliczono do prostych warunków
gruntowych.
Podczas prac ziemnych należy zachować pewne warunki:
– wykopy wykonywać w miarę możliwości w okresie bezdeszczowym, aby nie dopuścić do
nawodnienia wykopu,
– w przypadku wystąpienia w dnie wykopu plastycznych gruntów rodzimych, należy je wybrać
(bez użycia ciężkiego sprzętu budowlanego) do głębokości ok. 0,5 m i zastąpić dobrze
zagęszczoną podsypką piaskową;
– bezpośrednio po wykonaniu prac montażowych zasypać wykop do poziomu terenu, nanosząc
materiał obsypowy warstwami o grubości ~ 20 cm zagęszczając mechanicznie.
4.6.
POWIERZCHNIA TERENU OPRACOWANIA
Opracowaniem objęto teren o powierzchni 1 311 m2, będący częścią działki o nr ewid. 2/5
i nieznaczny fragment działki 2/3 obręb Zawiercie.
5.
5.1.
PRZYŁĄCZE WODOCIĄGOWE.
OPIS STANU PROJEKTOWANEGO.
Projektowane przyłącze wodociągowe będzie zasilać w wodę fontannę oraz układ wody letniej
służący do nawadniania zieleni. Źródłem wody będzie istniejący żeliwny rurociąg wodociągowy
w ulicy Wyszyńskiego ∅100mm. Do rurociągu włączyć się przez nawiertkę z zasuwą ∅100/5/4”.
W systemie nawadniania przewiduje się cztery punkty czerpalne. Przewiduje się wykonanie
studni wodomierzowej z kręgów betonowych ∅1200 z wodomierzem, zaworem
antyskażeniowym typu EA251 ∅25, o głębokości 2,1m. Przyłącze wykonać z rur PE 100
∅40x2,4, SDR17, PN10 łączonych poprzez zgrzewanie doczołowe lub za pomocą kształtek
zgrzewanych elektrooporowo. Trasę przebiegu przyłącza i usytuowanie studni
wodomierzowej pokazano na rys 1. Profil przyłącza pokazano na rys 2, a przekrój przez
studnię wodomierzową pokazano na rys. 3. Sposób rozwiązania konstrukcyjnego
zabezpieczenia kolizji z istniejącym kanałem deszczowym pokazano na profilu przyłącza
rys.2.
5.2.
DOBÓR WODOMIERZA
Maksymalny pobór wody do napełnienia fontanny wynosi wg. projektu branżowego 3m3/h.
Maksymalny pobór wody dla systemu nawadniania wynosi 2m3/h przy założeniu równoczesnego
działania dwu hydrantów służących do poboru wody do podlewania. Zakłada się, że podczas
napełniania fontanny nie będzie zasilany układ wody letniej.
Do doboru wodomierza przyjęto wartość większą czyli 3m3/h
Dobrano wodomierz skrzydełkowy typu JS 3,5 DN25 do wody zimnej lub równoważny.
Średnica rurociągu zasilającego w zimną wodę użytkową – DN40x2,0.
Dane wodomierza:
Średnica wodomierza – DN25
Maksymalny roboczy strumień objętości, qmax = 7 [m³/h]
Nominalny strumień objętości, q = 3,5 [m³/h]
Sprawdzenie prawidłowości doboru wodomierza zgodnie z PN-92/B-01706
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
5
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
q max
i DN≤
≤d
2
3,0 ≤ 7 i DN25 [mm] ≤ DN40 [mm].
2
q≤
gdzie: q - przepływ obliczeniowy, qmax – maksymalny strumień objętości przepływu wody przez
wodomierz, Dn – nominalna średnica dobranego wodomierza, d –średnica przewodu.
5.3.
OBLICZENIE ŚREDNICY PRZYŁĄCZA.
Średnicę przyłącza można obliczyć znając zapotrzebowanie na wodę i zakładając typową
prędkość przepływu wody w przyłączu na poziomie 1,5 m/s.
d=
4⋅Q
=
Π⋅v
4 ⋅ 0,97 ⋅ 10−3
= 0,029 m
3,14 ⋅ 1,5
DN = 40mm, rura PE SDR 17 PN 10 40x2,4 mm
MATERIAŁY I UZBROJENIE
Rury i kształtki wodociągowe PE 100 (SDR 17) PN 10 o połączeniach zgrzewanych.
Wykaz materiałów
L.p.
Materiał
Jednostka ilość
Rura PE ∅40, SDR 17, PN 10
1
mb
17
Rura PE ∅25, SDR 17, PN 10
2
mb
3,7
Studzienka betonowa ∅1200
3
szt.
1
Nawiertka ∅100/40 z zasuwą
4
szt.
1
5
Obudowa teleskopowa do zasuwy
szt.
1
6
Skrzynka uliczna do zasuwy
szt.
1
7
Filtr skośny FY - 30
szt.
1
8
Wodomierz JS3,5
szt.
1
9
Zawór antyskażeniowy EA 251
szt.
1
Zawór grzybkowy ∅25
10
szt.
6
Kolano żeliwne ocynkowane ∅25 90°
11
szt.
1
Kolano żeliwne ocynkowane ∅25 45°
12
szt.
1
Trójnik żeliwny ocynkowany ∅25
12
szt.
3
13
Rura stalowa ocynkowane ∅25
mb
0,5
Redukcja stalowa ocynkowana∅40/25 szt.
14
1
Przejście stal/PE ∅40
15
sz
1
Przejście stal/PE ∅25
16
szt.
3
Przejście szczelne ∅40
17
szt
1
Przejście szczelne ∅25
18
szt
3
5.4.
6.
TECHNOLOGIA WYKONANIA
Przewiduje się wykonanie dla przyłącza wody wykopu wąskoprzestrzennego o umocnionych
ścianach. Rury należy układać luźno na podsypce zagęszczonego piasku w temperaturze 5º –
30ºC. Piasek na podsypkę musi być pozbawiony kamieni ostrokrawędzistych. Jeżeli grunt
lokalny spełnia wymagania materiału na podsypkę rury można układać bezpośrednio na
wyrównanym podłożu. Do montażu należy używać rur o prawidłowym kształcie (owalizacja
<1,02 De) bez zarysowań (max 10 % grubości ścianki lecz nie więcej niż 0,5 mm). Rury
i kształtki łączyć za pomocą zgrzewania. Obsypkę rurociągu należy wykonać z materiału
ziarnistego (piasek, żwir) o max 15% pozostałości na sicie frakcji 0,75 mm. Zagęszczenie
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
6
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
zasypki dokonywać warstwami o grubości 100-300 mm, aż do wysokości 300 mm powyżej
powierzchni rury.
Stopień zagęszczenia powinien wynosić 90 % skali zmodyfikowanego Proctora (MP) Stopień
ten można uzyskać:
- po czterech przejazdach po warstwie grubości 0,2 m wibratorem płytowym (50 do 100 kg) o
rozdzielnej płycie wibracyjnej do jednoczesnego zagęszczenia po obu stronach przewodu, lub
- po czterech przejazdach po warstwie grubości 0,15 m wibratorem płytowym (50 do 100 kg).
Nad przewodem zalecana minimalna warstwa ochronna o grubości 0,25 m, zanim wibrator
zostanie wykorzystany do zagęszczenia nad wierzchołkiem rury, lub
- przy trzykrotnym ścisłym ubijaniu nogami warstwy 0,1 m.
W trakcie zasypywania 20 cm nad rurociągiem należy ułożyć metalizowaną lub
magnetyzowaną taśmę ostrzegawczą koloru niebieskiego.
PRÓBA SZCZELNOŚCI I DEZYNFEKCJA RUROCIĄGU
7.
Przed zasypaniem przyłącza należy wykonać inwentaryzację geodezyjną, próbę ciśnieniową
oraz należy zgłosić przyłącze do odbioru. Próby szczelności należy wykonać wg PN-81/B10725 na ciśnienie próbne 15 bar w obecności dostawcy wody.
Przed oddaniem do użytkowania należy czystą wodą wodociągową przeprowadzić płukanie i
dezynfekcję przewodów. Woda płucząca po zakończeniu powinna być poddana badaniom
fizykochemicznym i bakteriologicznym. Jeśli wyniki badań wskazują na potrzebę dezynfekcji
przewodu, to proces ten powinien być przeprowadzony przy użyciu roztworu wodnego
podchlorynu sodu (o stężeniu 1 l podchlorynu sodu na 500 l wody) w obecności terenowych
organów sanitarnych.
Odbiory techniczne wg PN-81/B-10725. Wodociągi. Przewody zewnętrzne. Wymagania i
badania przy odbiorze.
Roboty montażowe wykonać zgodnie z „Instrukcją montażową układania w gruncie rurociągów
z PE” – Wavin Metalplast Buk.
KOLIZJE Z ISTNIEJĄCYM UZBROJENIEM
8.
Przed przystąpieniem do robót należy wytyczyć wszystkie elementy uzbrojenia
kolidujące z projektowanym przyłączem kanalizacji sanitarnej. Na trasie projektowanego
przyłącza stwierdzono następujące elementy uzbrojenia:
−
kable telefoniczne,
−
sieć kanalizacyjną sanitarną i deszczową
W miejscach wytyczonych kolizji z istniejącym uzbrojeniem, roboty ziemne należy wykonywać
ręcznie pod nadzorem służb eksploatacyjnych danego medium. Występujące elementy
uzbrojenia po odkryciu należy zabezpieczyć przez ich podwieszenie lub ułożenie w korytkach
drewnianych (w zależności od wymagań służb eksploatacyjnych). Ze względu na zagłębienie
przyłącza sieci telekomunikacyjne znajdują się powyżej projektowanego przewodu.
Szczegółowe rozwiązania wysokościowe naniesiono na profilu przyłącza.
W terenie mogą wystąpić niezinwentaryzowane urządzenia podziemne, które po odkryciu
należy zgłosić odpowiednim służbom.
− Przy skrzyżowaniu przyłącza wodociągowego z kablami telekomunikacyjnymi nie
ułożonymi w kanalizacji kablowej należy stosować na kablu dwudzielną rurę ochronną,
końce rur wyprowadzić po 2 m poza krawędź wykopu.
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
7
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
−
Skrzyżowania z uzbrojeniem, z uwagi na głębsze posadowienie niż przewód przyłącza
wodociągowego takie jak kanalizacja sanitarna nie wymagają generalnie przebudowy
lub dodatkowych zabezpieczeń.
−
Ze względu na nieustaloną głębokość posadowienia przewodu wodociągowego w
ul. Wyszyńskiego oraz wątpliwości co do głębokości posadowienia kanalizacji
deszczowej odczytanej z mapy do celów projektowych przy skrzyżowanie przyłącza z
kanalizacja
deszczową
należy
przyłącze
poprowadzić
głębiej
od
przewodu
kanalizacyjnego w rurze osłonowej PE rys. 2. W przypadku stwierdzenia odmiennego
niż założone w projekcie posadowienia przewodów wodociągowego i kanalizacyjnego
należy zwrócić się do projektanta w celu ponownego szczegółowego rozwiązania
projektowego kolizji.
−
9.
Roboty ziemne w rejonie skrzyżowania należy wykonywać sprzętem ręcznym.
LIKWIDACJA ISTNIEJĄCEGO PRZYŁACZA
Istniejące przyłącze ∅50mm wodociągowe służące obecnie do podlewania zieleni publicznej
należy zlikwidować wraz z istniejącą studnią wodomierzową w miejscu włączenia do rurociągu
pokazanym na rys. nr 1. Przyłącze należy odkopać do miejsca włączenia likwidując przewód
przyłącza a przewód wodociągowy zaślepić.
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
8
OPRACOWANIE DOKUMENTACJI PROJEKTOWO-KOSZTORYSOWEJ
Projekt przyłącza wodociągowego.
ZAGOSPODAROWANIA ZIELEŃCA WRAZ FONTANNĄ
PRZY UL. 3 MAJA W ZAWIERCIU
.
________________________________________________________________________________________________________
10.
UWAGI DLA INWESTORA I WYKONAWCY
Nie wyklucza się możliwości istnienia w terenie urządzeń podziemnych nie naniesionych na
mapie sytuacyjno – wysokościowej. Wykonawca przed przystąpieniem do robót powinien
zapoznać się z terenem robót. Przed przystąpieniem do robót wykonawca zobowiązany jest
zapewnić geodezyjne wytyczenie projektowanych elementów zagospodarowania, urządzeń
oraz budowli, a po ich wykonaniu inwentaryzację robót przed zakryciem oraz powykonawczą.
W rejonie skrzyżowań z urządzeniami podziemnymi prace ziemne należy prowadzić
ostrożnie pod nadzorem instytucji branżowych, lokalizując urządzenia przez ich ręczne
odkopanie. Prace wykonać zgodnie z obowiązującymi przepisami B.H.P. Należy odpowiednio
zabezpieczyć i oznakować wykopy.
Dopuszcza się zastosowanie innych materiałów, elementów i urządzeń niż określone
w projekcie. Parametry techniczne produktów zamiennych nie mogą odbiegać od parametrów
materiałów, elementów i urządzeń przewidzianych w projekcie. Warunkiem zastosowania
innych niż określone w projekcie elementów i urządzeń jest posiadanie aprobaty technicznej.
Opracował:
mgr inż. Artur Kanclerz
mgr inż. Wojciech Przybysz – Przybyszewski nr upr. St. - 122/75
__________________________________________________________________________________________
GC PROJECT– Artur Kanclerz
ul. Królowej Jadwigi 1a/3, 05-200 Wołomin, tel. (0-22) 7765503, kom. 504 036 351
9
Załącznik nr 1.
Wołomin, 28 listopad 2011 r.
OŚWIADCZENIE
Zgodnie z wymaganiami art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. – Prawo
budowlane (Dz. U. z 2003 r. Nr 207, poz. 2016 z póź. zm.), oświadczam, że opracowanie
„PROJEKT PRZYŁĄCZA WODOCIĄGOWEGO
TECHNOLOGICZNEJ
„ZAGOSPODAROWANIE
FONTANNY”
ZIELEŃCA
w
WRAZ
WRAZ Z ZASILANIEM KOMORY
ramach
Z
zadania
inwestycyjnego
FONTANNĄ,
PRZEBUDOWĄ
ZIELENI, ŚCIEŻEK I INNYCH ELEMENTÓW MAŁEJ ARCHITEKTURY NA PLACU
IM. JANA PAWŁA II W ZAWIERCIU W RAMACH ZADANIA PN.: „REWITALIZACJA
TERENÓW ZIELONYCH W MIEŚCIE ZAWIERCIE.” wykonany został zgodnie z
obowiązującymi przepisami prawa i zasadami wiedzy technicznej.
Projektował:
mgr inż. W. Przybysz Przybyszewski
ST.-122/75
