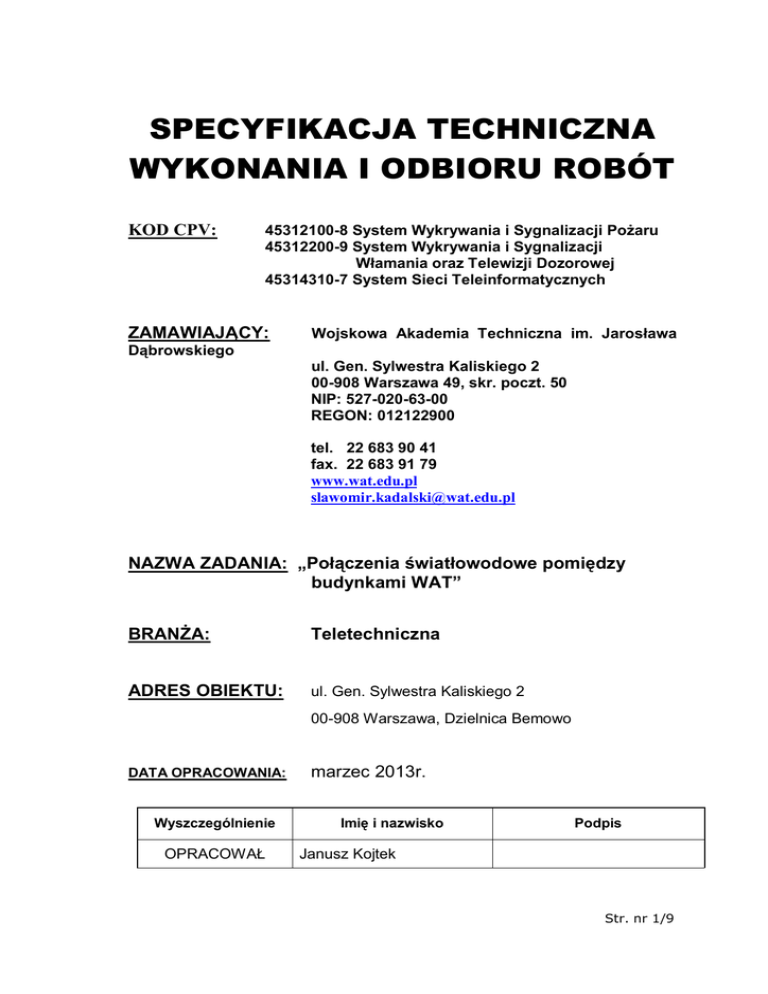

specyfikacja techniczna wykonania i odbioru robót

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBÓT
KOD CPV:
45312100-8 System Wykrywania i Sygnalizacji Pożaru
45312200-9 System Wykrywania i Sygnalizacji
Włamania oraz Telewizji Dozorowej
45314310-7 System Sieci Teleinformatycznych
ZAMAWIAJĄCY:
Wojskowa Akademia Techniczna im. Jarosława
Dąbrowskiego
ul. Gen. Sylwestra Kaliskiego 2
00-908 Warszawa 49, skr. poczt. 50
NIP: 527-020-63-00
REGON: 012122900
tel. 22 683 90 41
fax. 22 683 91 79
www.wat.edu.pl
[email protected]
NAZWA ZADANIA: „Połączenia światłowodowe pomiędzy
budynkami WAT”
BRANŻA:
Teletechniczna
ADRES OBIEKTU:
ul. Gen. Sylwestra Kaliskiego 2
00-908 Warszawa, Dzielnica Bemowo
DATA OPRACOWANIA:
Wyszczególnienie
OPRACOWAŁ
marzec 2013r.
Imię i nazwisko
Podpis
Janusz Kojtek
Str. nr 1/9
1. SPIS TREŚCI
1.
SPIS TREŚCI ..........................................................................................1
2.
SPIS RYSUNKÓW ....................................................................................3
3.
Zewnętrzne i wewnętrzne trasy kablowe dla sieci komputerowej oraz instalacji
SSWiN oraz SAP - dla budynków 28, 43 i 60 ...............................................4
3.1
Przedmiot opracowania ............................................................................4
3.2
Rozbudowa istniejącej sieci kanalizacji teletechnicznej .................................4
3.3
Oprzewodowanie zewnętrzne - kanalizacja kablowa .....................................4
3.4
Oprzewodowanie i niezbędny osprzęt wewnętrzny .......................................6
4.
Zestawienie podstawowych urządzeń i materiałów..................................... 10
Str. nr 2/9
2. SPIS RYSUNKÓW
EN01
- Sieć połączeń zewnętrznych - schemat blokowy
EN02A - Sieć połączeń zewnętrznych - budynek 28
EN02B - Sieć połączeń zewnętrznych - budynek 28 - schemat blokowy
EN03A - Sieć połączeń zewnętrznych - budynek 52 i 60
EN03B - Sieć połączeń zewnętrznych - budynek 52 i 60 - schemat blokowy
EN04A - Sieć połączeń zewnętrznych - budynek 43
EN04B - Sieć połączeń zewnętrznych - budynek 43 - schemat blokowy
EN05A - Sieć połączeń zewnętrznych - budynek 100
EN05B - Sieć połączeń zewnętrznych - budynek 100 - schemat blokowy
EN06
- Sieć połączeń zewnętrznych - plan sytuacyjny
Str. nr 3/9
3.
Zewnętrzne
i
wewnętrzne
trasy
kablowe
dla
sieci
komputerowej, instalacji SSWiN oraz SAP
- dla budynków 28, 43 i 60
3.1 Przedmiot opracowania
Przedmiotem
niniejszego
opracowania
jest
projekt
wykonawczy
połączenia kablowego (zewnętrznego i wewnętrznego) dla instalacji:
- sieci komputerowej
- systemu sygnalizacji włamania i napadu SSWiN
- systemu wykrywania i sygnalizacji pożaru SAP
dla budynków Wojskowego Parku Techniki nr 28, 43 i 60
3.2 Rozbudowa istniejącej sieci kanalizacji teletechnicznej
Przewiduje się rozbudowę istniejącej kanalizacji o dodatkową trasę
kablową i studzienkę:
-
dla budynku nr 43 - wkopanie studzienki SK-1, ułożenie ziemnej
trasy kablowej do najbliższej studzienki, przy budynku nr 41 (rys
EN-06)
3.3 Oprzewodowanie zewnętrzne - kanalizacja kablowa
Zewnętrzne
trasy
kablowe
prowadzone
będą
przewodami
światłowodowymi wg dostarczonych "Założeń do wykonania projektu
- DŁiI"
Str. nr 4/9
Przewiduje się ułożenie następujących przewodów zewnętrznych:
-
pomiędzy budynkami 22 i 28 - 1 światłowód wielomodowy
(np. MM 50/125 OM3) 8 włókien
-
pomiędzy budynkami 22 i 43 - 1 światłowód wielomodowy
(np. MM 50/125 OM3) 8 włókien + 1 światłowód jednomodowy
(np. SM 9/125 OS2) 24 włókna
-
pomiędzy budynkami 22 i 60 - 1 światłowód wielomodowy
(np. MM 50/125 OM3) 8 włókien
-
pomiędzy budynkami 28 i 52 -
1 światłowód jednomodowy
(np. SM 9/125 OS2) 24 włókna
Wewnątrz budynków, kable światłowodowe zostaną rozszyte w
szafach rack na patchpanelach i czytelnie opisane.
Połączenia wewnętrzne w szafie za pomocą kabli patchcord.
Głębokość wykopu dla kanalizacji rozdzielczej powinna wynosić 0,6
m. Głębokość ułożenia kanalizacji powinna być taka, aby najmniejsze
pokrycie liczone od poziomu terenu do górnej powierzchni kanalizacji
wynosiła 0,5 m. Dno wykopu w gruntach od III do IV kategorii,
powinno być wysypane warstwą piasku lub przesianej ziemi o
grubości warstwy nie mniejszej niż 5 cm.
W wypadku krzyżowania się kanalizacji z istniejącymi kablami
elektrycznymi kanalizacja powinna być ułożona poniżej kabli i
odpowiednio zabezpieczona, np. rurą ochronną.
Piasek na podsypkę, obsypkę i zasypkę kabli powinien odpowiadać
wymaganiom normy PNB-11113.
Kanalizacja kablowa ułożona w ziemi powinna być oznaczona na całej
długości taśmą ostrzegawczą o szerokości 100mm i grubości powyżej
0,1mm w kolorze pomarańczowym, z napisem UWAGA! KABEL
TELEKOMUNIKACYJNY,
umieszczoną
w
ziemi
nad
rurociągiem
w połowie głębokości jego ułożenia.
Str. nr 5/9
Na ciągach kanalizacji kablowej należy stosować studnie kablowe z
osprzętem
wg
typów
określonych
w
normie
ZN-96/TPSA-023.
Podczas wprowadzania kanalizacji do studni należy powierzchnie
końców
rur
zabetonowaniu
na
odcinkach
oczyścić
podlegających
papierem
wmurowaniu
ściernym,
pokryć
lub
klejem
agresywnym i obsypać cementem z piaskiem. Tak przygotowane rury
mogą być wbudowane po upływie 2 godzin.
Wprowadzenie ciągu kanalizacji kablowej powinno kończyć się w
zabetonowanej
części
gardła.
Przy
skrzyżowaniach
z
innymi
urządzeniami podziemnymi kanalizacja kablowa powinna znajdować
się nad tymi urządzeniami. Najmniejsze dopuszczalne odległości
między
krawędziami
ciągów
kanalizacji
a innymi
urządzeniami
podziemnymi podaje TDC-061-0507-S.
Kanalizacja kablowa wprowadzana do komory kablowej powinna być
ułożona ze spadkiem nie mniejszym od 2 %, a do budynków nie
mających komór ze spadkiem nie mniejszym od 0,5 % w kierunku
studni kablowych.
3.4 Oprzewodowanie i niezbędny osprzęt wewnętrzny
Wewnątrz budynków projektuje się przyjąć poniższe rozwiązania:
BUDYNEK 28
Z istniejącej studzienki
kablowej, doprowadzone zostaną kable
światłowodowe (opisane w pkt. 1.3) do szafy RACK w pom. 26
Biuro/Magazyn.
Z szafy poprowadzony zostanie kabel światłowodowy jednomodowy
(np. SM 9/125 OS2) 4 włókna do centrali POLON4900S, znajdującej
się w pom. nr 28. Kable zakończone zostaną na konwerterach TR-55 i
umożliwią połączenie sieciowe z analogiczną centralą w budynku nr
52 (centrala master).
Str. nr 6/9
W szafie rack zainstalowany zostanie konwerter TR-55 (zasilanie
zewnętrzne 12V - poprzez zasilacz P025), z którego za pomocą kabla
typu CAB4/WH/100/TP/75, poprowadzona zostanie magistrala do
centrali GALAXY GD520, znajdującej się w pom. 26. Połączenie
zapewni łączność z klawiaturą Touch Center w budynku nr 52
BUDYNEK 43
Z projektowanej studzienki kablowej SK-1, doprowadzone zostaną
kable światłowodowe (opisane w pkt. 1.3) do szafy RACK w pom. 025
Kancelaria.
Z szafy poprowadzony zostanie kabel światłowodowy jednomodowy
(np. SM 9/125 OS2) 4 włókna do centrali POLON4900S, znajdującej
się w tym samym pomieszczeniu. Kable zakończone zostaną na
konwerterach TR-55 i umożliwią połączenie sieciowe z analogiczną
centralą w budynku nr 100 (centrala master).
W szafie rack zainstalowany zostanie konwerter TR-55 (zasilanie
zewnętrzne 12V - zasilacz P025), z którego za pomocą kabla typu
CAB4/WH/100/TP/75, poprowadzona zostanie magistrala do centrali
GALAXY GD520, znajdującej się w tym samym pomieszczeniu.
Połączenie zapewni łączność z klawiaturą Touch Center w budynku nr
100.
Dodatkowo przewiduje się zainstalowanie do centrali Galaxy dialera
telefonicznego
telefonicznej,
Roger
D07M,
podłączonego
zaprogramowanego
do
do
istniejącej
przekazywania
linii
sygnałów
alarmowych do budynku nr 64
Str. nr 7/9
BUDYNEK 52
Z istniejącej studzienki
kablowej, doprowadzone zostaną kable
światłowodowe (opisane w pkt. 1.3) do istniejącej szafy RACK.
Z szafy poprowadzony zostanie kabel światłowodowy jednomodowy
(np. SM 9/125 OS2) 4 włókna do centrali POLON4900S (obsługującej
budynek nr 60), znajdującej się w tym samym pomieszczeniu. Kable
zakończone zostaną na konwerterach TR-55 i umożliwią połączenie
sieciowe z analogiczną centralą w budynku nr 28 (centrala slave).
W szafie rack zainstalowany zostanie konwerter TR-55 (zasilanie
zewnętrzne 12V - zasilacz P025), z którego za pomocą kabla typu
CAB4/WH/100/TP/75,
poprowadzona
zostanie
magistrala
do
klawiatury Galaxy Touch Center, znajdującej się w tym samym
pomieszczeniu. Połączenie zapewni łączność z centralą Galaxy GD520
w budynku nr 28.
Druga analogiczna klawiatura Touch Center połączona zostanie
kablem miedzianym z centralą Galaxy GD520, obsługującą budynek
nr 60.
BUDYNEK 60
Z istniejącej studzienki kablowej, doprowadzony zostanie kabel
światłowodowy (opisany w pkt. 1.3) do szafy RACK.
BUDYNEK 22
Z istniejącej studzienki kablowej SK-1, doprowadzone zostaną kable
światłowodowe (opisane w pkt. 1.3) do istniejącej szafy RACK w pom.
teletechnicznym.
Str. nr 8/9
BUDYNEK 100
Z istniejącej szafy RACK (w pomieszczeniu DŁiI) poprowadzony
zostanie kabel światłowodowy jednomodowy (np. SM 9/125 OS2) 4
włókna do centrali POLON4900S, znajdującej się w pom. Oficera
Dyżurnego. Kable
zakończone
zostaną na konwerterach
TR-55
(centralę należy doposażyć w konwertery) i umożliwią połączenie
sieciowe z analogiczną centralą w budynku nr 43 (centrala slave).
W szafie rack zainstalowany zostanie konwerter TR-55 (zasilanie
zewnętrzne 12V - zasilacz P025), z którego za pomocą kabla typu
CAB4/WH/100/TP/75,
poprowadzona
zostanie
magistrala
do
klawiatury Galaxy Touch Center, znajdującej się w pom. Oficera
Dyżurnego. Połączenie zapewni łączność z centralą Galaxy GD520
w budynku nr 43.
UWAGA: Dokładne usytuowanie klawiatur TouchCenter, należy
ustalić na etapie wykonawczym ze specjalistami działu DOiN
Str. nr 9/9
4. Zestawienie podstawowych urządzeń i materiałów
LP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Element
Patchpanel światłowodowy MM
Patchpanel światłowodowy SM
Patchcord MM
Patchcord SM
Zasilacz 12V/3A
Akumulator
Konwerter światłowodowy RS485
Szyna DIN z uchwytem do Rack
Klawiatura
Studzienka kablowa
Rura ochronna
Kabel światłowodowy multimodowy 8G
Kabel światłowodowy jednomodowy 24G
Kabel światłowodowy jednomodowy
Kabel miedziany
Typ
12xSC/UPC MM 1U
24xSCS SM 1U
SC/UPC-LC/UPC 1m
SC/UPC-SC/UPC 1m
P025
12V/17Ah
TR55
Galaxy TouchCenter
SK-1
DVR 110/25
MM 50/125 OM3 LSZH 8G
SM 9/125 OS2 LSZH 24G
SM 9/125 OS2 LSZH 4G
CAB4/WH/100/TP/75
Ilość
5
6
30
7
4
4
6
4
1
1
74
1500
1000
250
200
