7.9 KABLE ŚWIATŁOWODOWE
Kable światłowodowe stosowane są do realizacji połączeń pomiędzy modułem DSM324 i wzmacniaczem oraz pomiędzy wzmacniaczami. PoniewaŜ wzmacniacze z reguły umieszczone są blisko siebie, dlatego do połączeń pomiędzy nimi stosuje się krótkie kable światłowodowe.
JeŜeli kabel światłowodowy będzie naraŜony na niekorzystne czynniki, to naleŜy uŜywać kable do stosowania na zewnątrz pomieszczeń.
Numer katalogowy kabla
Typ kabla
Długość kabla
A02B-0236-K851
Kabel światłowodowy FSSB do stosowania wewnątrz szafy sterowniczej
0.15 m
A02B-0236-K852
Kabel światłowodowy FSSB do stosowania wewnątrz szafy sterowniczej
0.3 m
A02B-0236-K853
Kabel światłowodowy FSSB do stosowania wewnątrz szafy sterowniczej
1m
A02B-0236-K854
Kabel światłowodowy FSSB do stosowania wewnątrz szafy sterowniczej
2m
A02B-0236-K855
Kabel światłowodowy FSSB do stosowania wewnątrz szafy sterowniczej
5m
A02B-0236-K856
Kabel światłowodowy FSSB do stosowania wewnątrz szafy sterowniczej
10 m
A66L-6001-0026/L10
Kabel światłowodowy FSSB w dodatkowej osłonie
10 m
A66L-6001-0026/L1R
Kabel światłowodowy FSSB w dodatkowej osłonie
1m
A66L-6001-0026/L20
Kabel światłowodowy FSSB w dodatkowej osłonie
20 m
A66L-6001-0026/L5R
Kabel światłowodowy FSSB w dodatkowej osłonie
5m
Kabel składa się z dwóch Ŝył światłowodowych, zakończonych nierozbieralnymi wtyczkami.

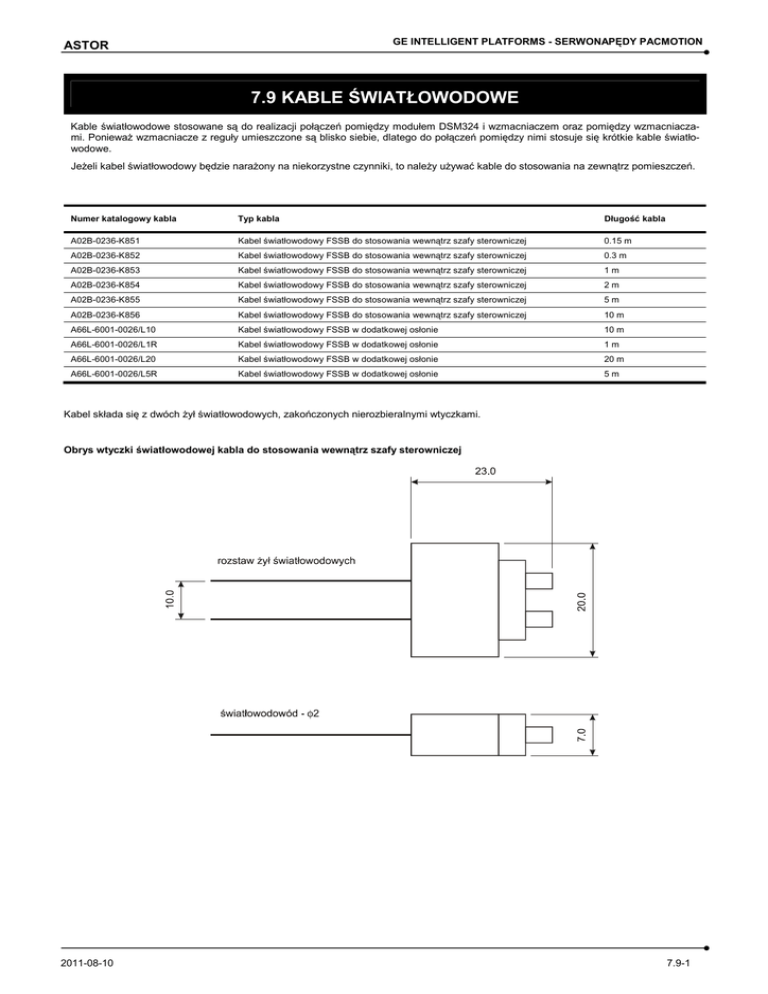

Obrys wtyczki światłowodowej kabla do stosowania wewnątrz szafy sterowniczej
2011-08-10
7.9-1
GE INTELLIGENT PLATFORMS - SERWONAPĘDY PACMOTION
ASTOR
Parametry kabli światłowodowych
Typ kabla
Wielodomowy
Maksymalne straty sygnału w kablu
3 dB
Prędkość transmisji
25 Mbps
Średnica Ŝyły światłowodowej
200 µm
Straty sygnału w przeliczeniu na długość kabla
0,015 dB/m (w temperaturze pokojowej)
Źródło światła
LED o długości fali 650 nm
Minimalny promień gięcia kabla
50 mm
Trwałość – odporność na zginanie
10 000 000 cykli gięcia o promieniu 100 mm i kącie ±90˚
Trwałość – odporność na skręcanie
900 000 cykli przy skręcaniu +360˚ lub ±180˚
Wymagania co do mocowania kabla
Kabel musi być stabilnie zamocowany, w celu zabezpieczenia go przed
działaniem sił rozciągających. Kabel musi być równieŜ stabilnie zamocowany po obu stronach w odległości 200 mm od kaŜdej z wtyczek.
7.9-2
