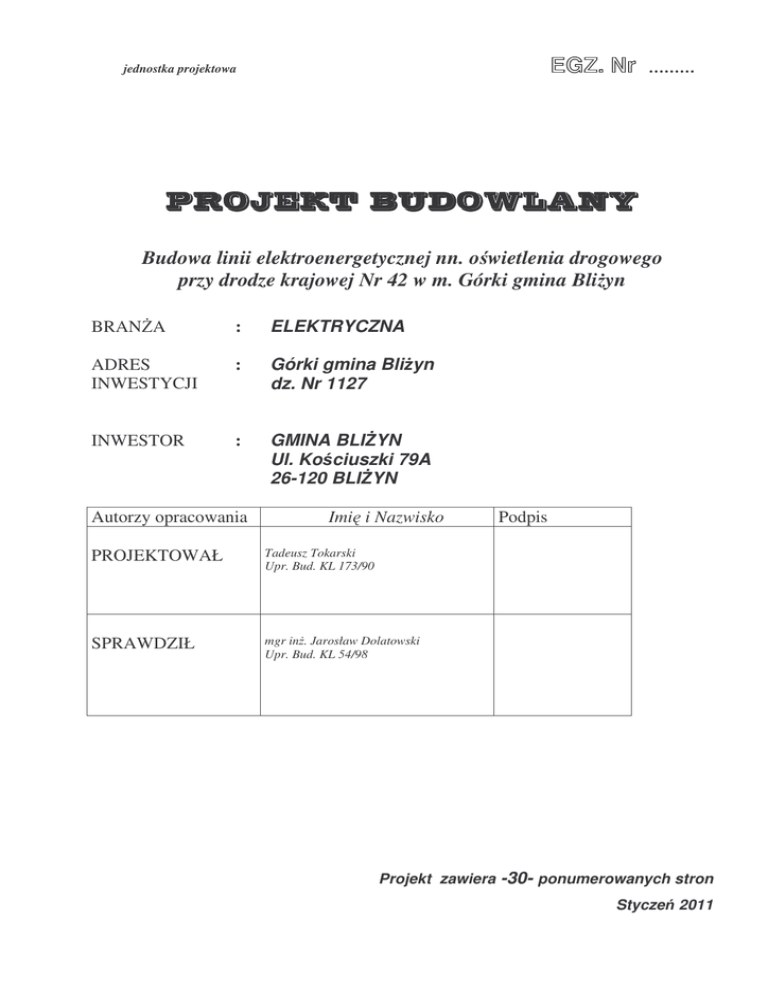

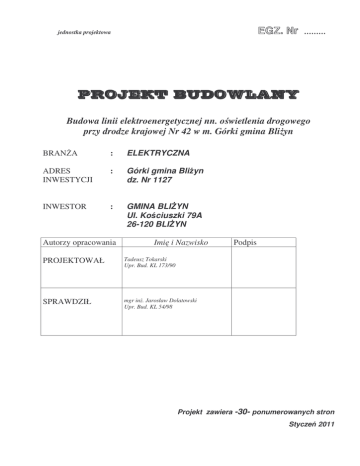

Projekt budowlany ze stacji Gilów

………
jednostka projektowa
Budowa linii elektroenergetycznej nn. o wietlenia drogowego
przy drodze krajowej Nr 42 w m. Górki gmina Bli yn
BRAN A
:
ELEKTRYCZNA
ADRES
INWESTYCJI
:
Górki gmina Bli yn
dz. Nr 1127
INWESTOR
:
GMINA BLI YN
Ul. Ko ciuszki 79A
26-120 BLI YN
Autorzy opracowania
Imi i Nazwisko
PROJEKTOWAŁ
Tadeusz Tokarski
Upr. Bud. KL 173/90
SPRAWDZIŁ
mgr in . Jarosław Dolatowski
Upr. Bud. KL 54/98
Podpis
Projekt zawiera -30- ponumerowanych stron
Stycze 2011
-9Opis do projektu zagospodarowania działki
Inwestor: Gmina Bli yn
ul. Ko ciuszki 79A
26 – 120 Bli yn
Temat: Projekt budowlany budowy linii elektroenergetycznej nn. o wietlenia drogowego
przy drodze krajowej Nr 42 w m. Górki gmina Bli yn
Lokalizacja: Górki Nr ew. dz. 1127
Gmina Bli yn
1.1.
Podstawa opracowania.
• Ostateczna decyzja Wójta Gminy Bli yn o ustaleniu lokalizacji inwestycji celu publicznego
znak ZP-7331/14/IP/2010 z dnia 23.09.2010 r.,
• Decyzja Generalnego Dyrektora Dróg Krajowych i Autostrad znak: GDDKiA-O/Ki-Z-mk435-64/10 zezwalaj ca na lokalizacj w pasie drogowym drogi krajowej Nr 42 odcinka linii
energetycznej,
• Warunki techniczne przył czenia do sieci niskiego napi cia Nr 604/10 z dnia 15.06.2010r.
wydane przez PGE ZEORK Dystrybucja Sp. z o. o., RZE Skar ysko – Kamienna,
• Opinia Zespołu Uzgadniania Dokumentacji Projektowej w Skar ysku – Kam. znak:
GG.I.7442-12/11 z dnia 12.01.2011r.,
• Obowi zuj ce polskie normy budowlane, warunki techniczne oraz akty wykonawcze.
1.2.
Przedmiot inwestycji.
Przedmiotem inwestycji jest wykonanie o wietlenia drogowego , które nale y do elementów
infrastruktury technicznej niezb dnej do prawidłowego funkcjonowania istniej cych obiektów
kubaturowych. Wybudowanie linii o wietlenia przyczyni si
do poprawy bezpiecze stwa
publicznego, uzyskania odpowiedniego komfortu dla mieszka ców okolicznych budynków,
a tak e poprawy wra e estetycznych.
1.3.
Istniej cy stan zagospodarowania działek.
Działka nr ew. 1127 stanowi pas drogowy drogi krajowej Nr 42. Na działce Nr 1127 znajduj
si linia energetyczna o wietlenia drogowego zako czona słupem o wietleniowym oznaczonym
Nr 35, z którego zaprojektowano dalsz cze linii o wietlenia drogowego. Istniej ca linia
o wietlenia drogowego zasilana jest ze stacji trafo „Gilów 1” obw. k-k Górki.
-101.4.
Projektowane zagospodarowanie działki.
Projektuje si wykonanie o wietlenia drogowego w oparciu o słupy o wietleniowe typu O -11
o wysoko ci 11 m z wysi gnikiem jednoramiennym wysoko ci 2,0 m i długo ci wysi gu 1,5 m oraz
k cie nachylenia 15o. Słupy zostan wyposa one w sodowe oprawy o wietlenia drogowego
OUSa-250 W . Zasilanie linii o wietlenia zaprojektowano kablem doziemnym typu YAKY 4 x 35
mm2 przył czonym do istniej cego słupa Nr 35.
Projektowana kablowa linia o wietleniowa po wybudowaniu nie przekroczy pasa o szeroko ci 1 m
( rednica fundamentu słupa mierzona na styku z gruntem wynosi 0,6 m , szeroko rowu
kablowego wynosi 0,4 m)
Z uwagi na to, i zamierzenie inwestycyjne t.j. budowa linii o wietlenia drogowego dotyczy
urz dzenia infrastruktury technicznej, która nie wpływa na kształtowanie ładu przestrzennego, nie
okre la si parametrów i wska ników kształtowania zabudowy i zagospodarowania terenu.
1.5.
Ustalenia
dotycz ce
parametrów
projektowanej
inwestycji
wynikaj ce
z przepisów odr bnych.
Projektowany obiekt nie jest sprzeczny z decyzj Wójta Gminy Bli yn o ustaleniu lokalizacji
inwestycji celu publicznego znak ZP-7331/14/IP/2010 z dnia 23.09.2010 r., i spełnia ustalenia w/w
decyzji w cz ci dotycz cej:
Funkcji zabudowy i zagospodarowania terenu – obiekt infrastruktury technicznej;
Warunków i wymaga ochrony i kształtowania ładu przestrzennego – nie dotyczy;
Ochrony rodowiska, przyrody i krajobrazu Obiekt nie znajduje si na wykazie w sprawie okre lenia rodzajów przedsi wzi mog cych
znacz co oddziaływa na rodowisko oraz szczegółowych kryteriów zwi zanych z
kwalifikowaniem przedsi wzi do sporz dzenia raportu o oddziaływaniu na rodowisko. Rozporz dzenie Rady Ministrów z 09.11.04 r. (Dz. U. nr 257, poz. 2573 z pó n. zmianami).
Teren nie wymaga uzyskania zgody na zmian przeznaczenia gruntów rolnych na cele
nierolnicze i niele ne z uwagi na fakt, i planowana inwestycja realizowana b dzie na
działkach b d cych drogami;
Teren przedmiotowej inwestycji nie jest obj ty form ochrony przyrody.
Przyj te w projekcie rozwi zania przestrzenne, funkcjonalne i techniczne dla obiektu nie
maj wpływu na rodowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane
poło one na s siednich działkach, zgodnie z odr bnymi przepisami.
Warunki gruntowo wodne :
Nie przeprowadzono bada podło a gruntowego dla potrzeb planowanej budowy linii nn
o wietlenia ze wzgl du na mały zakres inwestycji, jak równie na ogólne rozpoznanie warunków
gruntowych.
W podło u nale y spodziewa si gruntów zwartych gliniasto kamienistych oraz półzwartych,
gliniasto – piaszczystych z obecno ci lu nych kamieni, co oznacza kategori gruntu odpowiednio
IV i III. Wywiad przeprowadzony w ród u ytkowników działek, dał informacj o wyst powaniu
redniego poziomu wód gruntowych. Zakłada si
agresywne działanie wód gruntowych na
elementy betonowe co powoduje konieczno
stosowania izolacji elementów podbudowy
energetycznej. Kabel energetyczny nale y układa w otulinie z piasku na gł boko ci 0,8 m.
OPRACOWAŁ :
-12-
INFORMACJA DOTYCZ CA BEZPIECZE STWA
I OCHRONY ZDROWIA
Rozporz dzenie MI z dnia 23.06.2003 r. w sprawie informacji dotycz cych bezpiecze stwa
i ochrony zdrowia (Dz. U. Nr 120, poz. 1126)
Inwestor: Gmina Bli yn
ul. Ko ciuszki 179a
26 – 120 BLI YN
Temat: Projekt budowlany budowy linii energetycznej o wietlenia drogowego przy drodze
krajowej Nr 42 w m. Górki gmina Bli yn
Lokalizacja: Górki Nr ew. dz. 1127
Gmina Bli yn
Autorzy
opracowania
Imi
i Nazwisko
Nr upr. Bud.
Projektował
Tadeusz
Tokarski
KL 173/90
stycze
2011
Sprawdził
mgr in . Jarosław
Dolatowski
KL 54/98
stycze
2011
Podpis
data
-13ISTNIEJ CE OBIEKTY BUDOWLANE
W rejonie planowanej inwestycji istnieje nast puj ce uzbrojenie :
- kablowa linia energetyczna o wietlenia drogowego niskiego napi cia
WYKAZ ELEMENTÓW ZAGOSPODAROWANIE STWARZAJ CYCH
ZAGRO ENIE BEZPIECZE STWA I ZDROWIA LUDZI
1.
2.
3.
4.
5.
6.
wykonywanie wykopów,
układanie kabli,
monta opraw o wietleniowych – praca na wysoko ci
ustawianie słupów,
prowadzenie robót w pobli u drogi podczas ruchu pojazdów,
prowadzenie robót przy u yciu urawi, urz dze wiertniczych i podno ników
hydraulicznych,
7. roboty załadunkowe i rozładunkowe,
8. wykonywanie czynno ci przy u yciu sprz tu mechanicznego typu spawarki piły
mechaniczne, zag szczarki itp.
KOLEJNO
WYKONYWANYCH ROBÓT
1. wytyczenie przez jednostk uprawnion trasy linii (słupów) NN,
2. zagospodarowanie placu budowy,
3. roboty ziemne (wykonanie otworów pod fundamenty
urz dzeniem wiertniczym,
wykopanie rowu kablowego),
4. roboty budowlano monta owe (ustawienie fundamentów, ustawianie słupów , monta
opraw, )
5. roboty wyko czeniowe (monta zabezpiecze , wykonanie uziemie , pomiary elektryczne,
uporz dkowanie terenu).
6. maszyny i urz dzenia ( uraw samojezdny do 4,5 t, urz dzenie wiertnicze, podno nik
samochodowy hydrauliczny z platform i balkonem do 12 m, koparka jednonaczyniowa,
rodki transportowe)
INSTRUKTA PRACOWNIKÓW PRZED PRZYST PIENIEM DO REALIZACJI ROBÓT
SZCZEGÓLNIE NIEBEZPIECZNYCH
a. szkolenie pracowników w zakresie bhp ,
b. zasady post powania w przypadku wyst pienia zagro enia,
c. zasady stosowania przez pracowników rodków ochrony indywidualnej (kaski
ochronne, szelki bezpiecze stwa), oraz odzie y i obuwia roboczego.
RODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJ CE NIEBEZPIECZE STWOM WYNIKAJ CYM Z
WYKONYWANIA ROBÓT BUDOWLANYCH
1.1 Zagospodarowanie placu budowy nale y wykona przed rozpocz ciem robót budowlanych, co
najmniej w zakresie:
- wyznaczenia stref niebezpiecznych,
- wyznaczenia miejsc składowania słupów.
1.2 Zagro enia wyst puj ce przy wykonywaniu robót ziemnych :
-14-
upadek pracownika lub osoby postronnej do wykopu (brak wygrodzenia wykopu
balustradami, brak przykrycia wykopu),
- potr cenie pracownika lub osoby postronnej cz ci ruchom urz dzenia
wiertniczego lub d wigu (brak wygrodzenia strefy niebezpiecznej)
Przebywanie osób pomi dzy otworem wierconym a urz dzeniem wiertniczym nawet w czasie
postoju jest zabronione.
Zabrania si wchodzenia pracownika do wykonanego otworu wierconego.
1.3 Zagro enia wyst puj ce przy wykonywaniu robót budowlano – monta owych:
- upadek pracownika z wysoko ci (brak stosowania rodków ochrony osobistej (szelki
bezpiecze stwa),
- przygniecenie pracownika słupem energetycznym podczas wykonywania robót
monta owych przy u yciu urawia samojezdnego (przebywanie pracownika w
strefie zagro enia, tj. w obszarze równym rzutowi przemieszczanego elementu,
powi kszonym z ka dej strony o 6,0 m)
1.4 Zagro enia wyst puj ce przy wykonywaniu robót wyko czeniowych :
- upadek pracownika z wysoko ci (brak stosowania rodków ochrony osobistej
(szelki bezpiecze stwa),
- uderzenie spadaj cym przedmiotem pracownika lub osoby postronnej przebywaj cej
w rejonie prowadzonych prac (brak wygrodzenia strefy niebezpiecznej)
1.5 Zagro enia wyst puj ce przy wykonywaniu robót budowlanych przy u yciu maszyn i
urz dze technicznych:
- pochwycenie ko czyn przez nap d (brak pełnych osłon nap du)
- potr cenie pracownika lub osoby postronnej przez wysi gnik urz dzenia
wiertniczego lub urawia (brak wygrodzenia strefy niebezpiecznej)
INSTRUKTA PRACOWNIKÓW PRZED PRZYST PIENIEM DO REALIZACJI ROBÓT
Kierownik budowy przed przyst pieniem do realizacji budowy ma obowi zek przeszkolenia
zatrudnionych ludzi w zakresie bhp z uwzgl dnieniem ka dego stanowiska pracy ze szczególnym
zwróceniem uwagi na prace niebezpieczne (rozładunek i ustawianie słupów, prace na wysoko ci)
Odbycie szkolenia winno by potwierdzone odpowiednim za wiadczeniem oraz odnotowane w
dzienniku szkole .
RODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJ CE NIEBEZPIECZE STWOM WYNIKAJ CYM Z
WYKONYWANIA ROBÓT
W ramach zapobiegania wszelkim mog cym wyst pi niebezpiecze stwom wynikaj cym z
wykonywanych robót budowlanych nale y zapewni pracownikom odpowiedni organizacj pracy
na poszczególnych stanowiskach pracy, oraz zapewni wszelkie niezb dne rodki techniczne.
Przed rozpocz ciem robót nale y wyznaczy miejsca ustawienia słupów oraz wyznaczy strefy
niebezpieczne.
W trakcie wykonywania otworów pod słupy a tak e w czasie ich ustawiania nale y wstrzyma
ruch kołowy na prawym pasie drogi Krajowej. Pracownicy wykonuj cy roboty w pasie drogowym
zobowi zani s chodzi w kamizelkach ostrzegawczych.
Monta u lamp o wietleniowych i przewodów dokonywa
przy u yciu podno nika
samochodowego.
Wysi gniki do opraw o wietlenia drogowego montowa na słupie le cym.
-15Przył czenie nowo wybudowanej linii o wietlenia ulicznego do linii istniej cej wykona bez
napi ciowo po uprzednim zgłoszeniu i zawiadomieniu Dyspozycji Mocy w Rejonowym Zakładzie
Energetycznym w Skar ysku – Kamiennej.
Wszyscy pracownicy zatrudnieni na budowie powinni by wyposa eni w osobist odzie ochronn ,
obuwie z wkładkami chroni cymi palce stóp, hełmy ochronne.
Pracownicy wykonuj cy prace na wysoko ci (ponad 1 m) winni stosowa szelki ochronne.
Kierownik budowy obowi zany jest informowa pracowników o sposobach posługiwania si tymi
rodkami.
Maszyny i urz dzenia techniczne oraz narz dzia zmechanizowane powinny by eksploatowane i
obsługiwane zgodnie z instrukcj producenta oraz spełnia wymagania okre lone w przepisach
dotycz cych systemu oceny zgodno ci.
Maszyny podlegaj ce dozorowi technicznemu ( uraw, podno nik hydrauliczny) musz posiada
aktualne dokumenty (badania) uprawniaj ce do ich eksploatacji. Operatorzy tych maszyn winni
posiada wymagane kwalifikacje.
Na placu budowy powinny by udost pnione pracownikom do stałego korzystania, aktualne
instrukcje bezpiecze stwa i higieny pracy dotycz ce :
- wykonywania prac zwi zanych z zagro eniami wypadkowymi,
- obsługi maszyn i innych urz dze technicznych,
- udzielenia pierwszej pomocy,
Ww. instrukcje powinny okre la czynno ci do wykonania przed rozpocz ciem danej pracy, zasady
i sposoby wykonywania danej pracy, czynno ci do wykonania po jej zako czeniu oraz zasady
post powania w sytuacjach awaryjnych stwarzaj cych zagro enia dla ycia lub zdrowia
pracowników.
Nie wolno dopu ci pracownika do pracy, do której nie posiada wymaganych kwalifikacji lub
potrzebnych umiej tno ci, a tak e dostatecznej znajomo ci przepisów oraz zasad BHP.
Bezpo redni nadzór nad bezpiecze stwem i higien pracy na stanowiskach pracy sprawuje
odpowiednio kierownik budowy.
ZABEZPIECZENIE WYKONASTWA ROBÓT
- Teren robót prowadzonych w s siedztwie układu komunikacyjnego obci onego ruchem
drogowym nale y zabezpieczy poprzez wygrodzenie miejsc z zastosowaniem barier
ostrzegawczych i stosownego oznakowania,
- Tymczasowe funkcjonowanie układu komunikacyjnego w obr bie prowadzonych robót nale y
zabezpieczy poprzez wykonanie stosownego oznakowania wg zatwierdzonego przez Generaln
Dyrekcj Dróg i Autostrad oddział w Kielcach projektu tymczasowej organizacji ruchu.
UWAGA
!!!
Wszystkie
roboty
prowadzi
zgodnie
z
wytycznymi
zawartymi
w Rozporz dzeniu Ministra Infrastruktury z 06.02.2003 r. w sprawie bezpiecze stwa
i higieny pracy podczas wykonywania robót budowlanych – Dz. U. Nr 47 poz. 41.
-16OPIS TECHNICZNY
Przedmiotem niniejszego opracowania jest budowa linii o wietlenia drogowego.
I.
Inwestor : Gmina Bli yn
II.
PODSTAWA OPRACOWANIA
• Ostateczna decyzja Wójta Gminy Bli yn o ustaleniu lokalizacji inwestycji celu publicznego
znak ZP-7331/14/IP/2010 z dnia 23.09.2010r.,
• Decyzja Generalnego Dyrektora Dróg Krajowych i Autostrad znak: GDDKiA-O/Ki-Z-mk435-64/10 zezwalaj ca na lokalizacj w pasie drogowym drogi krajowej Nr 42 odcinka linii
energetycznej,
• Warunki techniczne przył czenia do sieci niskiego napi cia Nr 604/10 z dnia 15.06.2010r.
wydane przez PGE ZEORK Dystrybucja Sp. z o. o., RZE Skar ysko – Kamienna,
• Opinia Zespołu Uzgadniania Dokumentacji Projektowej w Skar ysku – Kam. znak:
GG.I.7442-12/11 z dnia 12.01.2011r.,
• Obowi zuj ce polskie normy budowlane, warunki techniczne oraz akty wykonawcze.
III.
ZAKRES PROJEKTOWY
Zgodnie z wytycznymi Inwestora o wietlenie drogi krajowej Nr 42 w m. Górki projektuje si z
zastosowaniem słupów o wietleniowych typu O -11 z wysi gnikiem jednoramiennym typu WO
1-20/15 (200x1500x150) (wysoko x wysi g x k t nachylenia) oraz oprawami sodowymi
OUSa-250 W wykonanymi w II klasie ochronno ci.
Słupy ustawia na podstawie szkicu tyczenia wykonanego w oparciu o projekt zagospodarowania
terenu rys Nr 1. Słupy nale y ustawi tak aby wn ki słupowe usytuowane były po przeciwnej
stronie słupa w stosunku do kierunku ruchu. Wykopy pod słupy o gł boko ci 2,0 m wykona
urz dzeniem wiertniczym. Elementy betonowe słupów zabezpieczy przed korozj lakierem
bitumicznym do wysoko ci co najmniej 0,2 m nad poziomem gruntu. Wn ki słupowe wyposa y
w pokrywy izolowane.
Zasilanie opraw wykona przewodami typu YDY 2 x 1,5 mm2 (750 V).
Jako zabezpieczenie opraw, projektuje si izolacyjne zł cza bezpiecznikowe typu IZK-4-01 z
wkładk topikow typu BiWts 6 A. Poł czenie przewodów fazowych wykona zł czami fazowymi
IZK 4-02, a przewody neutralne ł czy zł czami typu IZK-4-03.
Zasilanie linii o wietlenia wykona od istniej cego słupa o wietleniowego oznaczonego nr 35.
Projektowany kabel typu YAKY 4 x 35 mm2 prowadzi po wyznaczonej trasie wskazanej na
projekcie zagospodarowania terenu. Kabel układa w wykopie na gł boko ci 0,8 m w 10 cm
otulinie piasku. Po przysypaniu kabla 15 cm warstw gruntu rodzimego nale y uło y foli
oznacznikow koloru niebieskiego i kabel zasypa . Na kablu zało y oznaczniki.
Przy słupach pozostawi zapasy kabla po ok. 1 m .
Przy skrzy owaniach z uzbrojeniem podziemnym kabel prowadzi w osłonie z rury typu DVK ∅
75 mm. Usytuowanie przepustów oraz ich długo ci podano w projekcie zagospodarowania
rys. Nr 1.
Szafa o wietlenia ulicznego
Wyposa enie istniej cej szafy o wietlenia ulicznego zainstalowanej w stacji trafo „Gilów 1” nale y
zdemontowa i zda do magazynu RZE Skar ysko. W rozdzielnicy RNN (pole o wietlenia)
pozostawi rozł cznik bezpiecznikowy RBK-00 z którego b dzie zasilana projektowana SOM-3.
-17Tablica o wietlenia SOM-3
Projektuje si tablic o wietlenia w oparciu o skrzynk o wietlenia ulicznego SOM-3.
Skrzynk umocowa na słupie Nr 1 obw. Nr 3 k-k Skar ysko., (wysoko górnej kraw dzi
skrzynki 1,8 m od podło a).
Wyposa enie tablicy oraz schemat poł cze przedstawia rys. Nr 3 i 4.
Istniej cy przewód typu AsXSn 4 x35 mm2 relacji rozdzielnica RNN pole o wietlenia stacji
trafo „Gilów 1” a słup Nr 2 (obw. Nr 3 k-k Skar ysko) nale y odł czy od słupa Nr 2 i zamocowa
do słupa Nr 1 uchwytem ko cowym typu SO-118.425S. Przewód ten nale y wykorzysta do
zasilania skrzynki o wietlenia ulicznego SOM-3. Przewód zasilaj cy skrzynk SOM-3 przył czy z
jednej strony do rozł cznika RBK-00 w polu o wietlenia RNN z drugiej strony do zabezpieczenia
przelicznikowego umieszczonego w SOM-3. Przewód po płaszczy nie słupa prowadzi w osłonie z
rury RS-47.
Zasilanie istniej cych linii o wietlenia (kablowa linia o wietlenia drogowego k-k Górki oraz
napowietrzna linii o wietlenia drogowego k-k Skar ysko) zrealizowa przewodem AsXSn
4 x 35+25 mm2 prowadzonym od skrzynki o wietlenia ulicznego do istniej cego słupa Nr 2.
Przewód fazowy L1 (25 mm2) przył czy do obwodu o wietlenia k-k Skar ysko a L1,L2,L3 i N
4x35 mm2) do istniej cego kabla o wietleniowego YAKY 4 x 35 mm2 k-k Górki.
Istniej cy przewód AL. 25 mm2 podwieszony m-dzy słupami Nr 1 a Nr 2 nale y zdemontowa
W celu zasilania istniej cego o wietlenia ulicznego obw. Nr 2 k-k Młyn, nale y mi dzy
słupami Nr 1 (obw. Nr 3) a Nr 1 (obw. Nr 2) podwiesi przewód AsXSn 2 x 25 mm2. Mocowanie
przewodów do podbudowy słupowej zrealizowa uchwytami ko cowymi SO-118.425S oraz
uchwytem przelotowym typu SO 270 mocowanym do konstrukcji wsporczej stacji trafo.
Projektowany przewód wprowadzi do skrzynki SOM-3 i przył czy do rozł cznika RBK-00.
Poł czenie projektowanego przewodu izolowanego z przewodami gołymi (słup Nr 1 obw. Nr 2)
zrealizowa z zastosowaniem zacisku odgał nego SLIP 21.12.
Przewód zasilaj cy SOM-3 oraz przewody zasilaj ce obwody o wietleniowe prowadzi po
płaszczy nie słupa w oddzielnych rurach osłonowych RS-47. Rury osłonowe mocowa do
płaszczyzny słupa uchwytami potrójnymi UKC (45-70).
Sterowanie o wietleniem z zastosowaniem zegara astronomicznego PUm-020. Pomiar energii –
licznik 3-faz. energii czynnej 2-taryfowy
Zabezpieczenia obwodów zrealizowa wkładkami topikowymi typu WT-00 gF – warto ci
zabezpieczenia obwodów podano na schemacie rys. Nr 4.
Wyposa enie tablicy oraz schemat poł cze przedstawia rys. Nr 3 i 4.
Zacisk PEN skrzynki o wietlenia uziemi . Warto ci rezystancji uziemienia Ru ≤ 30 Ω.
Ochrona od pora e
Ochron podstawow stanowi izolacja kabli i przewodów oraz obudowy urz dze elektrycznych,
natomiast jako ochron dodatkow projektowanego o wietlenia zastosowano urz dzenia w II kl.
izolacji w tym przewody zasilaj ce oprawy w podwójnej izolacji (750 V). Dodatkowo nale y
uziemi przewód „N” kabla w słupie Nr 40 (uziemienie robocze R<5 Ω). Uziom wykona jako
ta mowy z zastosowaniem bednarki uziemiaj cej FeZn 25 x 4 mm o długo ci 100 m . Dodatkowo,
w ka dej wn ce słupowej wykona poł czenie przewodu neutralnego „N” z zaciskiem ochronnym
słupa za pomoc przewodu DY o- 10,0 mm2.
-18-
Obliczenia techniczne
- Obliczenia nat enia o wietlania wg zał cznika Projekt o wietlenia.
Wyniki oblicze
Pas 1
Pas 2
E r
E r
15,27
12,31
Emin/E r
Emin/E r
0,51
0,66
Zało enia PN-76/E-02032
O wietlenie dróg
publicznych
E r
Emin/E r
E r
Emin/E r
>2
> 0,25
>2
> 0,25
O wietlenie drogowe k-k Górki
Moc obwodu linii o wietlenia od SOM-3 do słupa Nr 40
Ilo opraw (szt)
35 szt. opraw istniej cych + 5 opraw projektowanych
40
Moc oprawy (W)
275
P 11000 W
- Maksymalny pr d obci enia wynosi : Io = Pp/ 3*U*cos
- Pr d rozruchowy wynosi: Ir = Io*1,4 (wg. DTR oprawy)
Pp(kW)
U(V)
cos
Io(A)
Ir(A)
11,00
400
0,85
18,70
26,18
Dobrano zabezpieczenie obwodu - wkładki topikowe WT-00/gF 32A
Dobrano kabel typu YAKY 4 x 35 mm2 o długotrwałej obci alno ci Io – 135 A
Obliczanie spadku napi cia w linii o wietlenia: U% = [1,1*Pp*(L1+Ln/2)]*100000/(γ*s*U2)
U% < 10% L1(m)
4,94
35
Ln(m)
1486
34
s(mm2)
U2
35
160000
O wietlenie drogowe k-k Skar ysko (istniej ce)
Moc obwodu linii o wietlenia od SOM-3
Ilo opraw (szt)
8
Moc oprawy (W)
275
P
2200 W
- Maksymalny pr d obci enia wynosi : Io = Pp/U*cos
- Pr d rozruchowy wynosi: Ir =
Io*1,4
Pp(kW)
U(V)
cos
Io(A)
Ir(A)
2,20
230
0,85
11,25
15,75
Dobrano zabezpieczenie obwodu - wkładki topikowe WT-00/gF 20A
O wietlenie uliczne k-k Młyn (istniej ce)
Moc obwodu linii o wietlenia od SOM-3
Ilo opraw (szt)
14
Moc oprawy (W)
168
P
2352 W
- Maksymalny pr d obci enia wynosi : Io = Pp/U*cos
- Pr d rozruchowy wynosi: Ir =
Io*1,4
Pp(kW)
U(V)
cos
Io(A)
Ir(A)
2,35
230
0,85
12,03
16,84
Dobrano zabezpieczenie obwodu - wkładki topikowe WT-00/gF 20A
Dobór zabezpiecze przed licznikowych (faza L2 najbardziej obci
Ilo opraw (szt)
14
14
Moc oprawy (W)
275
168
P
6202 W
- Maksymalny pr d obci enia wynosi : Io = Pp/U*cos
- Pr d rozruchowy wynosi: Ir = Io*1,4
ona)
Pp(kW)
U(V)
cos
Io(A)
Ir(A)
6,20
230
0,85
31,72
44,41
Dobrano zabezpieczenie przed licznikowe - wkładki topikowe WT-00/gF 3 x 50A
Zabezpieczenia w RNN stacja trafo „Gilów 1” – bezpieczniki WT-00 g/F 3 x 63A.
- Sprawdzenie wybiórczo ci zadziałania zabezpiecze ,
R(Ω
Ω)
X(Ω
Ω)
trafo
0,0465
0,1044
Długo
linii (km)
RL(Ω
Ω)
XL(Ω
Ω)
Za(Ω
Ω)=
Ia(A)=
Zb(Ω
Ω)=
Ib(A)=
L1
1,113
0,086
L2
1,113
0,086
L3
0,86
0,073
L4
7,2
0,15
0,025
0,035
1,486
0,012
0,0779
0,006
2,55592
0,21696
0,1728
0,0036
0,05565
0,0043
2,76
83,5
2,928
78,55
Pr d wył czenia dla bezpiecznika WT-00 g/F 32 A ts-5s Iwa = 80,5 A
Ia > Iwa czyli 83,5 A > 80,5 A – zale no spełniona
Pr d wył czenia dla bezpiecznika BiWts 6 A (t-5s) Iwa = 18,6 A
Ib > Iwb czyli 78,55 > 18,6 A – zale no spełniona
ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH
Lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Nazwa
Bednarka stalowa ocynkowana 25x4 mm
Cement portl, zwykły b.dod. CEM I 32,5-work
Drzwiczki do słupa O -11
Folia poliet. izolacyjna, niebieska grub. 0,4 mm
Hak wieszakowy mocny SOT 21.1
Kabel YAKY 4x35 mm2, 0,6/1 kV
Kaptur osłonowy ocynkowany
Konstrukcja mocuj ca skrzynk do słupa N
Lampy sod.SON 250W
Opaski kablowe typu Oki
Jm
kg
t
szt.
m2
szt.
m
kg
szt.
szt.
szt.
Ilo
77,7
0,67
5
75
5
236
5
2
5
21
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
Oprawa typu OUSa-250 II kl. ochronno ci
Osłona rurowa gi tka do kabli DVK fi 75 mm
Piasek zwykły
Płyty drogowe 50x50x10cm
Przewód AsXSn-0,6/1kV 2x25 RMC
Przewód AsXSn-0,6/1kV 4x35+25 RMC
Przewód YDY-450/750 V 2x1,5mm2
Rura inst. z PVC sztywna, rednia RS-47mm
Słup elbetowy O -11
słupki oznaczeniowe typu SO 115x20x30 cm
Tablica o wietlenia ulicznego SOM-3 (pomiar 3faz. 2 tar.)
Uchwyt odci g. SO 118.425 linia 4x25-35 mm
Uchwyt potrójny UKC (45-70)
Uchwyt przelotowy SO 270
Uziom pionowy GALMAR L-1,5 m. fi 17,2 mm
Wkładka bezpiecznikowa WT-00/gF 20A
Wkładka bezpiecznikowa WT-00/gF 32A
Wkładka bezpiecznikowa WT-00/gF 50A
Wkładka bezpiecznikowa WT-00/gF 63A
Wysi gniki rurowe jednoramienne WO -1 20/15 (2000 x 1500)
Zacisk odgał ny SLIP 22.12
Zegar astronomiczny PUm-020
Zł cze fazowe IZK 4-02
Zł cze bezpiecznikowe IZK 4-01 z wkładk topikow BiWts 6 A
Zł cze IZK 4-03 (zerowe)
wir do bet. wielofrak .uziar. 2-8 mm
szt.
m
m3
szt.
m
m
m
m
szt.
szt.
szt.
szt.
szt.
szt.
m
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
m3
5
18
11,8
5
49
35
60
24
5
2
1
5
8
1
6
2
3
3
3
5
7
1
10
5
5
1,65
Konstrukcje mocuj ce, lakier asfaltowy, beton, piasek, folia, ruby i
nakr tki , materiały dodatkowe – zgodnie z obmiarem robót na
podstawie KNR i katalogów o wietlenia ulicznego opracowanych
37. przez ELprojekt - Pozna
UWAGI KO COWE
- Materiały, osprz t i urz dzenia elektryczne winny posiada wymagane atesty techniczne
oraz odpowiada aktualnym normom,
- W pobli u istniej cego uzbrojenia podziemnego, prace ziemne nale y wykona r cznie,
- Po uło eniu kabla i ustawieniu słupów wykona inwentaryzacj geodezyjn trasy linii
o wietlenia drogowego.
- Dopuszcza si zastosowanie materiałów i wyrobów równowa nych do wskazanych
w niniejszym opracowaniu z podaniem ich nazwy i typu, pod warunkiem uzyskania
parametrów technicznych i eksploatacyjnych nie gorszych jak uzyskane przez
realizacj wg. wskaza tego projektu. Zastosowanie materiałów równowa nych nie
mo e spowodowa dokonania przeprojektowania rozwi za zawartych w Projekcie
Budowlanym
PROJEKTOWAŁ :
Tadeusz Tokarski
Upr. Bud. KL 173/90
………………………
(podpis)
SPRAWDZIŁ :
mgr in . Jarosław Dolatowski
Upr. Bud. KL 54/9
…………………
(podpis)
-24Skar ysko – Kamienna stycze 2011
Tadeusz Tokarski
Ul. Górnicza 2/15
26-110 Skar ysko – Kamienna
Upr. Budowlane Nr KL 173/90
...................................................................
Imi i Nazwisko projektanta
adres projektanta
Nr uprawnie budowlanych
Jarosław Dolatowski
Ul. Akacjowa 2
27-200 Starachowice
Upr. Budowlane Nr KL-54/98
...................................................................
Imi i Nazwisko sprawdzaj cego
adres sprawdzaj cego
Nr uprawnie budowlanych
O WIADCZENIE
PROJEKTANTA i SPRAWDZAJ CEGO
linii
elektroenergetycznej nn. o wietlenia drogowego przy drodze krajowej Nr
42 w m. Górki gmina Bli yn”- został sporz dzony zgodnie z obowi zuj cymi
Niniejszym
o wiadczamy,
e
projekt
budowlany
„Budowa
przepisami oraz zasadami wiedzy technicznej.
Lokalizacja Inwestycji – Górki dz. Nr 1127 gmina Bli yn.
...........................................................................
(podpis projektanta)
...........................................................................
(podpis sprawdzaj cego)
