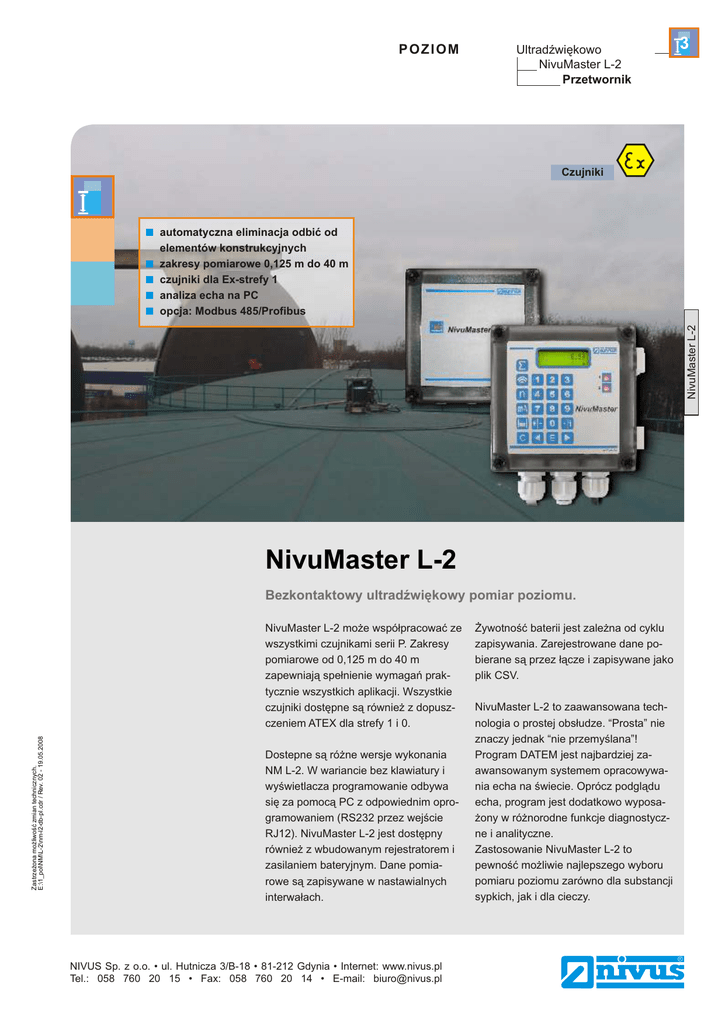

NivuMaster L-2

POZIOM
Ultradźwiękowo
NivuMaster L-2
Przetwornik
Czujniki
+
automatyczna eliminacja odbić od
NivuMaster L-2
elementów konstrukcyjnych
+
zakresy pomiarowe 0,125 m do 40 m
+
czujniki dla Ex-strefy 1
+
analiza echa na PC
opcja: Modbus 485/Profibus
+
NivuMaster L-2
Bezkontaktowy ultradźwiękowy pomiar poziomu.
Zastrzeżona możliwość zmian technicznych.
E:\1_pol\NM\L-2\nm-l2-db-pl.cdr / Rev. 02 - 19.05.2008
NivuMaster L-2 może współpracować ze
wszystkimi czujnikami serii P. Zakresy
pomiarowe od 0,125 m do 40 m
zapewniają spełnienie wymagań praktycznie wszystkich aplikacji. Wszystkie
czujniki dostępne są również z dopuszczeniem ATEX dla strefy 1 i 0.
Dostepne są różne wersje wykonania
NM L-2. W wariancie bez klawiatury i
wyświetlacza programowanie odbywa
się za pomocą PC z odpowiednim oprogramowaniem (RS232 przez wejście
RJ12). NivuMaster L-2 jest dostępny
również z wbudowanym rejestratorem i
zasilaniem bateryjnym. Dane pomiarowe są zapisywane w nastawialnych
interwałach.
NIVUS Sp. z o.o. • ul. Hutnicza 3/B-18 • 81-212 Gdynia • Internet: www.nivus.pl
Tel.: 058 760 20 15 • Fax: 058 760 20 14 • E-mail: [email protected]
Żywotność baterii jest zależna od cyklu
zapisywania. Zarejestrowane dane pobierane są przez łącze i zapisywane jako
plik CSV.
NivuMaster L-2 to zaawansowana technologia o prostej obsłudze. “Prosta” nie
znaczy jednak “nie przemyślana”!
Program DATEM jest najbardziej zaawansowanym systemem opracowywania echa na świecie. Oprócz podglądu
echa, program jest dodatkowo wyposażony w różnorodne funkcje diagnostyczne i analityczne.
Zastosowanie NivuMaster L-2 to
pewność możliwie najlepszego wyboru
pomiaru poziomu zarówno dla substancji
sypkich, jak i dla cieczy.
POZIOM
Ultradźwiękowo
NivuMaster L-2
Przetwornik
Informacje techniczne
NivuMaster L-2
130
wymiary obudowy
130
60
wymiary w mm
NivuMaster L-2
wersje urządzenia
Napięcie zasilania
Zabezpieczenie
Pobór mocy
w trybie pracy ciągłej
Opracowywanie echa
Wejścia
Wyjścia
• bez klawiatury i wyświetlacza
• z klawiaturą i wyświetlaczem
• bez klawiatury i wyświetlacza,
z funkcją rejestratora
115 / 230 V AC ± 5 %, 50 / 60Hz,
10 - 28 V DC
50 mA przy 200 - 230 V AC
100 mA przy 90 - 120 V AC
max 10 W (standardowo 5 W)
DATEM (Digital Adaptive Tracking of
Echo Movement) Software, chroniony
hasłem, nie ulotny RAM
• do podłączenia 1 czujnika ultradźw.
• przy funkcji rejestratora dodatkowo
1wejście cyfrowe zdarzeniowe
bez klawiatury i wyświetlacza,
z klawiaturą i wyświetlaczem
• wyjście cyfrowe: RS232,
łącze full duplex
• 0/4 do 20 mA, wyjście galwanicznie
rozdzielone (do 150 V), opór pętli
500 Ohm (nastawialny i dopasowywalny), rozdzielczość 0.1 %
• wyjścia przekaźnikowe: 2 bezpotencj.
styki 10 mA/12 V DC
do 2 A/240 V AC przy obciążeniu ohm.
bez klawiatury i wyświetlacza,
z rejestratorem:
• wyjście cyfrowe: RS232
łącze full duplex
Zakres temperatury
Rozdzielczość
Zakres pomiarowy
Obudowa
Typ ochrony
Materiał
Wprowadzenie kabla
Masa
Czujniki
Typ
Akcesoria
kabel łączący
(w zestawie)
software do programowania (w zestawie)
bez klawiatury i wyświetlacza,
z Mod- lub Profibusem:
• wyjście cyfrowe: RS232
łącze full duplex
• łącze RS485
• wyjścia przekaźnikowe: 2 bezpotencj.
styki 10 mA/12 V DC
do 2 A/240 V AC przy obciążeniu ohm.
elektronika: -20 °C do +50 °C
0,1 % zakresu pomiarowego lub 2 mm
(obowiązuje wyższa wartość)
0,125 m do 40 m w zależności od
czujnika
130 x 130 x 60 mm (B x H x T)
IP66
baza z ABS, pokrywka z poliwęglanu,
klasa niepalności UL94HB
3 x M20 dławice dla kabli ø6 - 12 mm
ca. 1 kg
wszystkie czujniki
z serii P: P-03, P-06, P-S6, P-10, P-15,
P-25 i P-40
dla serii NM
oraz NivuCompact
dla każdego PC/laptopa niezbędna jest
osobna licencja - rejestracja bezpłatna
Dalsze informacje znajdą Państwo w instrukcji obsługi lub na stronie
www.nivus.pl
