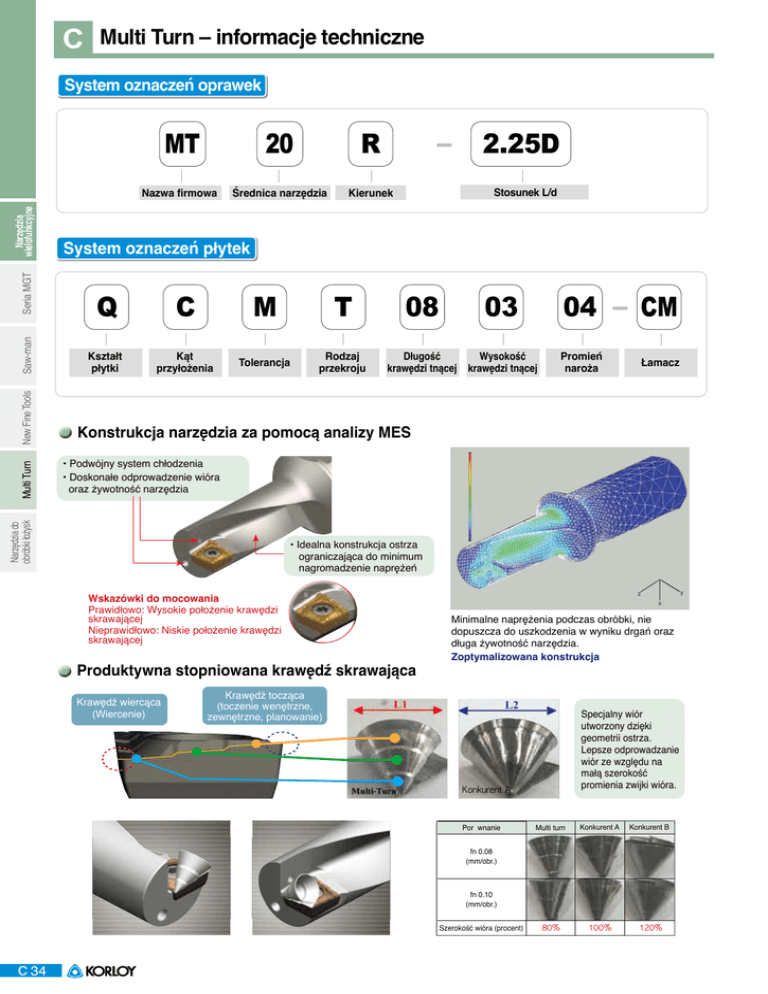

C Q C M T 08 03 04 CM 2.25D R MT 20

C
Multi Turn – informacje techniczne
MT
20
R
Nazwa firmowa
Średnica narzędzia
Kierunek
2.25D
Stosunek L/d
System oznaczeń płytek
Q
C
M
T
Kształt
płytki
Kąt
przyłożenia
Tolerancja
Rodzaj
przekroju
08
03
Długość
Wysokość
krawędzi tnącej krawędzi tnącej
04
CM
Promień
naroża
Łamacz
Konstrukcja narzędzia za pomocą analizy MES
• Podwójny system chłodzenia
• Doskonałe odprowadzenie wióra
oraz żywotność narzędzia
Narzędzia do
obróbki łożysk
Multi Turn
New Fine Tools
Saw-man
Seria MGT
Narzędzia
wielofunkcyjne
System oznaczeń oprawek
• Idealna konstrukcja ostrza
ograniczająca do minimum
nagromadzenie naprężeń
Wskazówki do mocowania
Prawidłowo: Wysokie położenie krawędzi
skrawającej
Nieprawidłowo: Niskie położenie krawędzi
skrawającej
Produktywna stopniowana krawędź skrawająca
Krawędź wiercąca
(Wiercenie)
z
x
Minimalne naprężenia podczas obróbki, nie
dopuszcza do uszkodzenia w wyniku drgań oraz
długa żywotność narzędzia.
Zoptymalizowana konstrukcja
Krawędź tocząca
(toczenie wenętrzne,
zewnętrzne, planowanie)
Specjalny wiór
utworzony dzięki
geometrii ostrza.
Lepsze odprowadzanie
wiór ze względu na
małą szerokość
promienia zwijki wióra.
Konkurent A
Por— wnanie
Multi turn
Konkurent A
Konkurent B
80%
100%
120%
fn 0.08
(mm/obr.)
fn 0.10
(mm/obr.)
Szerokość wióra (procent)
C 34
y
Multi Turn – informacje techniczne
C
Instrukcja
Toczenie zewnętrzne / wewnętrzne
● Zakres stosowania
Narzędzia
wielofunkcyjne
Seria MGT
fn (mm/obr.)
Planowanie
Saw-man
● Zakres planowania
New Fine Tools
Multi Turn
fn (mm/obr.)
Wiercenie
Narzędzia do
obróbki łożysk
● Zakres posuwu wiercenia - oznaczenia
fn (mm/obr.)
•Odsadzenie (Średnica odsadzenia)
ØDmin
ØDmax
Średnica wiercenia może być regulowana poprez odsadzenie
Oznaczenie
Średnica
MT10R/L-2.25D
10
9.85
10.35
MT12R/L-2.25D
12
11.85
12.35
MT14R/L-2.25D
14
13.85
14.35
MT16R/L-2.25D
16
15.85
16.35
MT20R/L-2.25D
20
19.85
20.35
¯
Dmin(mm)
¯
Dmax(mm)
C 35
C
Multi Turn
(mm)
Oznaczenie
MT10R/L-2.25D
MT12R/L-2.25D
MT14R/L-2.25D
MT16R/L-2.25D
MT20R/L-2.25D
Stan
R L
●
●
●
●
●
D
¯
¯
10
12
14
16
20
1
d
12
16
16
20
25
l
22.5
2
27.0
31.5
36.0
3
45.0
Narzędzia do
obróbki łożysk
Multi Turn
New Fine Tools
Saw-man
Seria MGT
Narzędzia
wielofunkcyjne
MT (Multi-Turn)
Dostępne płytki
12
13
14
34
22
L
69.5
48.0
83.5
94.0
111.0
23
24
39
Płytka
QC..050204
35
QC..060204
QC..070304
QC..080304
36
QC..10T304
40
41
Śruba48
FTNA0204S
49
FTNA02205S
FTKA02555
FTNA0306
50
FTNA03508
54
55
56
Klucz
TW06P
TW06P
TW07P
TW09P
TW15P
62
69
63
70
64
71
4
15
25
37
42
51
57
65
5
16
26
38
43
52
58
66
6
17
27
44
53
59
67
7
18
28
45
60
68
8
19
29
46
61
9
20
30
10
21
31
● : Pozycja standardowa ○ : Pozycja na zamówienie
47
(mm)
Stan
Wygląd
Oznaczenie
P
NC3120
QCMT 050204-CM
060204-CM
070304-CM
080304-CM
10T304-CM
●
●
●
●
●
M
PC5300
●
●
●
●
●
K
l
d
●
●
●
●
●
5.0
6.0
7.0
8.0
10.0
5.4
6.4
7.4
8.4
10.4
11
NC6110
32
33
t
r
Ød1
2.10
2.38
3.18
3.18
3.97
0.4
0.4
0.4
0.4
0.4
2.3
2.5
2.8
3.4
4.0
Kształt
● : Pozycja standardowa ○ : Pozycja na zamówienie
C 36
