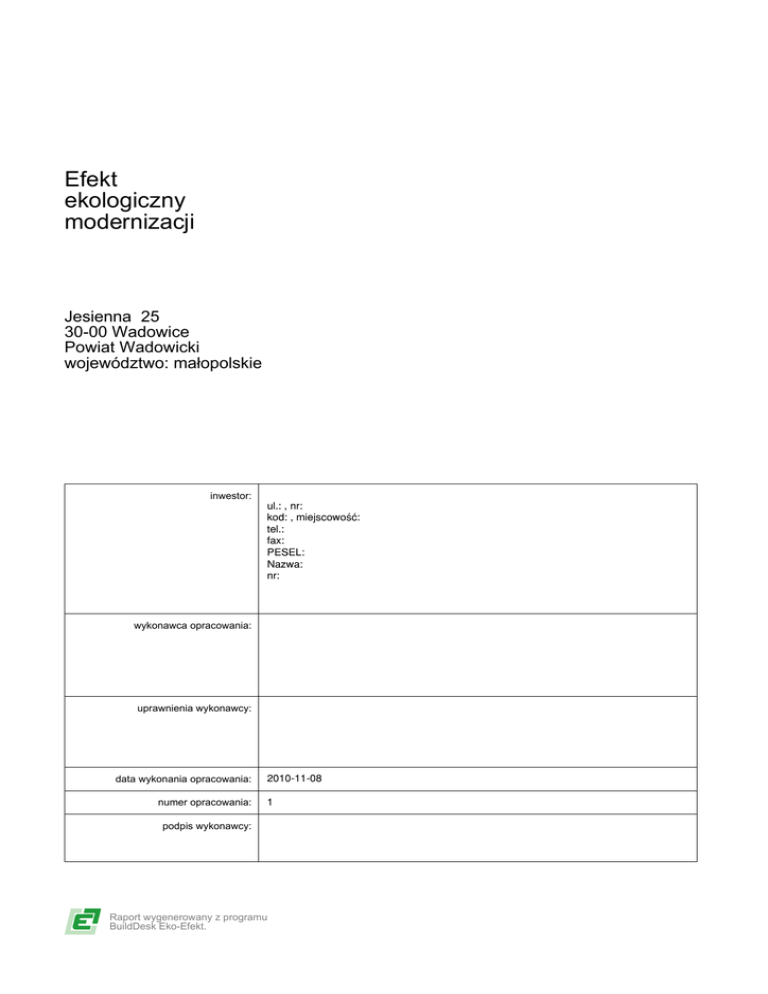

Raport efektu ekologicznego

Efekt
ekologiczny
modernizacji
Jesienna 25
30-00 Wadowice
Powiat Wadowicki
województwo: małopolskie
inwestor:
ul.: , nr:
kod: , miejscowoϾ:
tel.:
fax:
PESEL:
Nazwa:
nr:
wykonawca opracowania:
uprawnienia wykonawcy:
data wykonania opracowania:
numer opracowania:
2010-11-08
1
podpis wykonawcy:
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
ZAWARTOŚĆ
3
1 Wstęp
1.1. Cel opracowania
3
1.2. Charakterystyka stanu istniejącego
4
1.3. Charakterystyka stanu projektowanego
5
7
2 Obliczenie emisji zanieczyszczeń
2.1. Emisja zanieczyszczeń - stan istniejący
2.2. Emisja zanieczyszczeń - stan projektowany
3 Porównanie wielkości emisji zanieczyszczeń dla stanu istniejącego i projektowanego
7
10
14
3.1. Bezpośredni efekt ekologiczny
14
3.2. Emisja równoważna
15
3.3. Wskaźniki kosztów redukcji zanieczyszczeń
17
4. Podsumowanie
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
18
Strona 2
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
1
WSTĘP
1.1.
CEL OPRACOWANIA
Celem opracowania jest wskazanie efektu ekologicznego dla inwestycji obejmującej
termomodernizację.
Dane budynku:
Budynek biurowy
30-00 Wadowice, Jesienna 25
Zakres prac:
1. Docieplenie ścian zewnętrznych.
2. Docieplenie dachów.
3. Wymiana okien i drzwi zewnętrznych
4. Wymiana kotłów.
5. Instalacja pomp ciepła powietrze/woda.
6. Wbudowanie układów pompowo-mieszaczowych, sterowanych pogodowo.
7. Wymiana instalacji przesyłowej z rozdzieleniem stref budynku.
8. Montaż zaworów termostatycznych z głowicami termicznymi.
9. Płukanie chemiczne istniejących grzejników.
10. Izolacja rur przesyłowych wełną mineralną.
11. Zastosowanie regulacji hydraulicznej.
12. Zastosowanie wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła w
wymiennikach rotacyjnych i nagrzewnicami woda/glikol.
13. Zastosowanie wentylacji mechanicznej wywiewnej z wentylatorami dachowymi.
Opracowanie
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 3
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
1.2.
CHARAKTERYSTYKA STANU ISTNIEJĄCEGO
1.2.1 ŹRÓDŁO CIEPŁA NR 1 - Kotłownia lokalna
Przeznaczenie źródła: centralne ogrzewanie
Opis źródła:
Kocioł na miał węglowy bez regulacji procesu spalania
Ocena stanu technicznego źródła i instalacji:
Brak izolacji na zbiorniku i przewodach doprowadzających do pionów.
Niewystarczająca izolacja pionów.
Tabela 1.2.1. Charakterystyka źródła ciepła nr 1 - stan istniejący
Sprawność wytwarzania źródła
Sprawność systemu grzewczego
Zużycie ciepła
Moc cieplna
Paliwo
Wartość opałowa paliwa
Zawartość siarki
Zawartość popiołu
0.7500
0.6200
120.97 [GJ/rok]
15.00 [MW/rok]
węgiel kamienny - miał (0 - 10mm)
19.00 [GJ/t]
0.8000 [%]
12.00 [%]
1.2.2 ŹRÓDŁO CIEPŁA NR 2 - Kotłownia lokalna
Przeznaczenie źródła: ciepła woda użytkowa
Opis źródła:
Kocioł na miał węglowy
Ocena stanu technicznego źródła i instalacji:
Brak izolacji na zbiorniku ciepłej wody oraz przewodach odprowadzających ciepłą wodę
Tabela 1.2.2. Charakterystyka źródła ciepła nr 2 - stan istniejący
Sprawność wytwarzania źródła
Sprawność systemu grzewczego
Zużycie ciepła
Moc cieplna
Paliwo
Wartość opałowa paliwa
Zawartość siarki
Zawartość popiołu
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
0.7500
0.6200
17.74 [GJ/rok]
15.00 [MW/rok]
węgiel kamienny - miał (0 - 10mm)
19.00 [GJ/t]
0.8000 [%]
12.00 [%]
Strona 4
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
1.3.
CHARAKTERYSTYKA STANU PROJEKTOWANEGO
1.3.1 ŹRÓDŁO CIEPŁA NR 1 - Kotłownia lokalna po modernizacji
Przeznaczenie źródła: centralne ogrzewanie
Opis źródła:
Kocioł na węgiel z regulacją procesu spalania
Ocena stanu technicznego źródła i instalacji:
Nowoczesny kocioł na węgiel z regulacją procesu spalania. Dodatkowo możliwość spalania biomasy.
Tabela 1.3.1. Charakterystyka źródła ciepła nr 1 - stan projektowany
Sprawność wytwarzania źródła
Sprawność systemu grzewczego
Zużycie ciepła
Moc cieplna
Paliwo
Wartość opałowa paliwa
Zawartość siarki
Zawartość popiołu
0.8900
0.8700
41.21 [GJ/rok]
9.00 [MW/rok]
węgiel kamienny - orzech (30 - 80mm)
29.00 [GJ/t]
0.6000 [%]
6.00 [%]
1.3.2 ŹRÓDŁO CIEPŁA NR 2 - Kocioł gazowy
Przeznaczenie źródła: ciepła woda użytkowa
Opis źródła:
Kocioł gazowy do dogrzewania wody w wymienniku
Ocena stanu technicznego źródła i instalacji:
Izolacja zbiornika oraz przewodów odprowadzających ciepłą wodę spełnia minimalne wymagania określone
w Warunkach Technicznych.
Tabela 1.3.2. Charakterystyka źródła ciepła nr 2 - stan projektowany
Sprawność wytwarzania źródła
Sprawność systemu grzewczego
Zużycie ciepła
Moc cieplna
Paliwo
Wartość opałowa paliwa
Zawartość siarki
Zawartość popiołu
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
0.9400
0.9100
3.02 [GJ/rok]
3.00 [MW/rok]
Gaz ziemny zaazotowany typu Ls (dawniej GZ - 35)
24.00 [MJ/m³]
0.0000 [mg/m³]
0.0000 [%]
Strona 5
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
1.3.3 ŹRÓDŁO CIEPŁA NR 3 - Kotłownia lokalna po modernizacji
Przeznaczenie źródła: ciepła woda użytkowa
Opis źródła:
Kocioł na węgiel z regulacją procesu spalania
Ocena stanu technicznego źródła i instalacji:
Nowoczesny kocioł na węgiel z regulacją procesu spalania. Dodatkowo możliwość spalania biomasy.
Tabela 1.3.3. Charakterystyka źródła ciepła nr 3 - stan projektowany
Sprawność wytwarzania źródła
Sprawność systemu grzewczego
Zużycie ciepła
Moc cieplna
Paliwo
Wartość opałowa paliwa
Zawartość siarki
Zawartość popiołu
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
0.8900
0.8700
3.16 [GJ/rok]
3.00 [MW/rok]
węgiel kamienny - orzech (30 - 80mm)
29.00 [GJ/t]
0.6000 [%]
6.00 [%]
Strona 6
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
2
OBLICZENIE EMISJI ZANIECZYSZCZEŃ
2.1.
EMISJA ZANIECZYSZCZEŃ - STAN ISTNIEJĄCY
2.1.1 ŹRÓDŁO CIEPŁA NR 1 - Kotłownia lokalna
Źródło informacji o danych emisyjnych:
Tabela 2.1.1. Emisja zanieczyszczeń dla źródła ciepła nr 1 - stan istniejący
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Wskaźnik emisji [kg/GJ]
0.6737
0.0526
2.37
105.26
1.26
0.0421
0.0007
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
120.97
81.49
6.37
286.50
12 733.45
152.80
5.09
0.0891
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
17.74
11.95
0.9338
42.02
1 867.57
22.41
0.7470
0.0131
2.1.2 ŹRÓDŁO CIEPŁA NR 2 - Kotłownia lokalna
Źródło informacji o danych emisyjnych:
Tabela 2.1.2. Emisja zanieczyszczeń dla źródła ciepła nr 2 - stan istniejący
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Wskaźnik emisji [kg/GJ]
0.6737
0.0526
2.37
105.26
1.26
0.0421
0.0007
Strona 7
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
2.1.3 Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan istniejący
Tabela 2.1.3. Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan istniejący
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Łączne zużycie ciepła [GJ/rok]
Łączna emisja [kg/rok]
138.71
93.45
7.30
328.52
14 601.02
175.21
5.84
0.1022
Strona 8
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
2.2.
EMISJA ZANIECZYSZCZEŃ - STAN PROJEKTOWANY
2.2.1 ŹRÓDŁO CIEPŁA NR 1 - Kotłownia lokalna po modernizacji
Źródło informacji o danych emisyjnych:
Tabela 2.2.1. Emisja zanieczyszczeń dla źródła ciepła nr 1 - stan projektowany
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Wskaźnik emisji [kg/GJ]
0.3310
0.1379
0.6897
72.41
0.5517
0.0055
0.0001
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
41.21
13.64
5.68
28.42
2 983.95
22.73
0.2273
0.0045
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
3.02
0.0000
0.6611
0.0239
173.13
0.0011
0.0000
0.0000
2.2.2 ŹRÓDŁO CIEPŁA NR 2 - Kocioł gazowy
Źródło informacji o danych emisyjnych:
Tabela 2.2.2. Emisja zanieczyszczeń dla źródła ciepła nr 2 - stan projektowany
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Wskaźnik emisji [kg/GJ]
0.0000
0.2188
0.0079
57.29
0.0004
0.0000
0.0000
Strona 10
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
2.2.3 ŹRÓDŁO CIEPŁA NR 3 - Kotłownia lokalna po modernizacji
Źródło informacji o danych emisyjnych:
Tabela 2.2.3. Emisja zanieczyszczeń dla źródła ciepła nr 3 - stan projektowany
Emitowane zanieczyszczenie
Wskaźnik emisji [kg/GJ]
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
0.3310
0.1379
0.6897
72.41
0.5517
0.0055
0.0001
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
3.16
1.05
0.4360
2.18
228.89
1.74
0.0174
0.0003
2.2.4 Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan projektowany
Tabela 2.2.4. Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan projektowany
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Łączne zużycie ciepła [GJ/rok]
Łączna emisja [kg/rok]
47.39
14.69
6.78
30.62
3 385.98
24.48
0.2448
0.0049
Strona 11
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
3.
PORÓWNANIE
WIELKOŚCI
EMISJI
3.1.
BEZPOŚREDNI EFEKT EKOLOGICZNY
ZANIECZYSZCZEŃ
DLA
STANU
W tabeli 3.1.1. przedstawiono obliczeniową (obliczoną w bilansie energetycznym wg aktualnie
obowiązujących norm w oparciu o średniomiesięczne temperatury obliczeniowe) emisję roczną [kg/rok] dla
stanu istniejącego i projektowanego. Stopień redukcji zanieczyszczeń obliczono w oparciu o wielkości emisji
rocznej. Podano również redukcję ilości emitowanych zanieczyszczeń w jednostkach wagowych [kg/rok] po
zrealizowaniu inwestycji.
Tabela 3.1.1. Bezpośredni efekt ekologiczny
Emitowane zanieczyszczenie Stan istniejący [kg/rok]
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
93.45
7.30
328.52
14 601.02
175.21
5.84
0.1022
Stan projektowany [kg/rok]
Efekt ekologiczny [kg/rok]
Redukcja emisji [%]
14.69
6.78
30.62
3 385.98
24.48
0.2448
0.0049
78.76
0.5198
297.90
11 215.04
150.73
5.60
0.0973
84.28
7.12
90.68
76.81
86.03
95.81
95.21
Wykres 3.1.1. Bezpośredni efekt ekologiczny dla stanu istniejącego i projektowanego - poszczególne zanieczyszczenia
SO2
NO2
CO
CO2
emisja [kg/rok]
emisja [kg/rok]
emisja [kg/rok]
emisja [kg/rok]
Pył
Sadza
Benzo(a)piren
emisja [kg/rok]
emisja [kg/rok]
emisja [kg/rok]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 14
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
3.2.
EMISJA RÓWNOWAŻNA
Emisja równoważna, czyli zastępcza, jest to wielkość ogólna emisji zanieczyszczeń pochodzących z
określonego (ocenianego) źródła zanieczyszczeń, która to wielkość ogólna wynika z zsumowania wielkości
rzeczywistych emisji poszczególnych rodzajów zanieczyszczeń pochodzących z tego źródła pomnożonych
przez ich współczynniki toksyczności, zgodnie ze wzorem:
Er = ∑ Et * Kt
gdzie:
Er - emisja równoważna źródeł emisji
Et - emisja równoważna źródeł emisji
Kt - współczynnik toksyczności zanieczyszczenia o indeksie t, który to współczynnik wyraża stosunek
dopuszczalnej średniorocznej wartości stężenia dwutlenku siarki eSO2 do dopuszczalnej średniorocznej
wartości danego zanieczyszczenia et , co można określić wzorem:
Kt = eso2 / et
Współczynniki toksyczności zanieczyszczeń określono w oparciu o obowiązujące Rozporządzenie
Ministra Środowiska z dnia 26 stycznia 2010r. w sprawie wartości odniesienia dla niektórych substancji w
powietrzu (Dz. U. rok 1010, nr 16, poz 87).
K SO2 = 20 µg/m³ : 20 µg/m³ = 1
K NO2 = 20 µg/m³ : 40 µg/m³ = 0.5
K CO = 20 µg/m³ : nie określone = nie określone
K CO2 = 20 µg/m³ : nie określone = nie określone
K Pył = 20 µg/m³ : 40 µg/m³ = 0.5
K Sadza = 20 µg/m³ : 8 µg/m³ = 2.5
K Benzo(a)piren = 20 µg/m³ : 0.001 µg/m³ = 20000
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 15
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
Tabela 3.2.1. Emisja równoważna dla stanu istniejącego i projektowanego
Emitowane zanieczyszczenie
SO2
NO2
Pył
Sadza
Benzo(a)
piren
Współczynnik toksyczności
Emisja - stan istniejący [kg/rok]
Emisja równoważna - stan istniejący [kg/rok]
Emisja - stan projektowany [kg/rok]
Emisja równoważna - stan projektowany [kg/rok]
1.00
0.5000
0.5000
2.50
93.45
7.30
175.21
5.84
93.45
3.65
87.61
14.60
14.69
6.78
24.48
0.2448
14.69
3.39
12.24
0.6120
20 000.00
0.1022
2 044.14
0.0049
97.92
Efekt ekologiczny wyrażony emisją równoważną wynosi 2 114.60 kg/rok, tj. 94.26 %.
Wykres 3.2.1. Emisja równoważna dla stanu istniejącego i projektowanego (Poszczególne zanieczyszczenia)[kg/rok]
Wykres 3.2.2. Emisja równoważna dla stanu istniejącego i projektowanego (Łącznie)[kg/rok]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 16
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
3.3.
WSKAŹNIKI KOSZTÓW REDUKCJI ZANIECZYSZCZEŃ
Tabela 3.3.1 Opłaty za korzystanie ze środowiska: Opłaty wg Obwieszczenia Ministra Środowiska z dnia 18
sierpnia 2009 r. w sprawie wysokości stawek opłat za korzystanie ze środowiska na rok 2010
Emitowane
zanieczyszczenie
Ilość unosu stan
projektowany
[kg/rok]
Emisja - stan
projektowany
[kg/rok]
Opłata
jednostkowa
[zł/kg]
Opłata
naliczona
Ditlenek siarki (dwutlenek siarki)
Ditlenek azotu (dwutlenek azotu)
Tlenek węgla
Dwutlenek węgla
Pył
Sadza
Benzo(a)piren
14.69
6.78
30.62
3 385.98
24.48
0.2448
0.0049
14.69
6.78
30.62
3 385.98
24.48
0.2448
0.0049
0.4600
0.4600
0.1100
0.2500 *
0.5000
1.28
329.06
6.76
3.12
3.37
0.8465
12.24
0.3133
1.61
* - [zł/t]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 17
Efekt ekologiczny budynku Budynek biurowy
30-00 Wadowice, Jesienna 25
4.
PODSUMOWANIE
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 18
