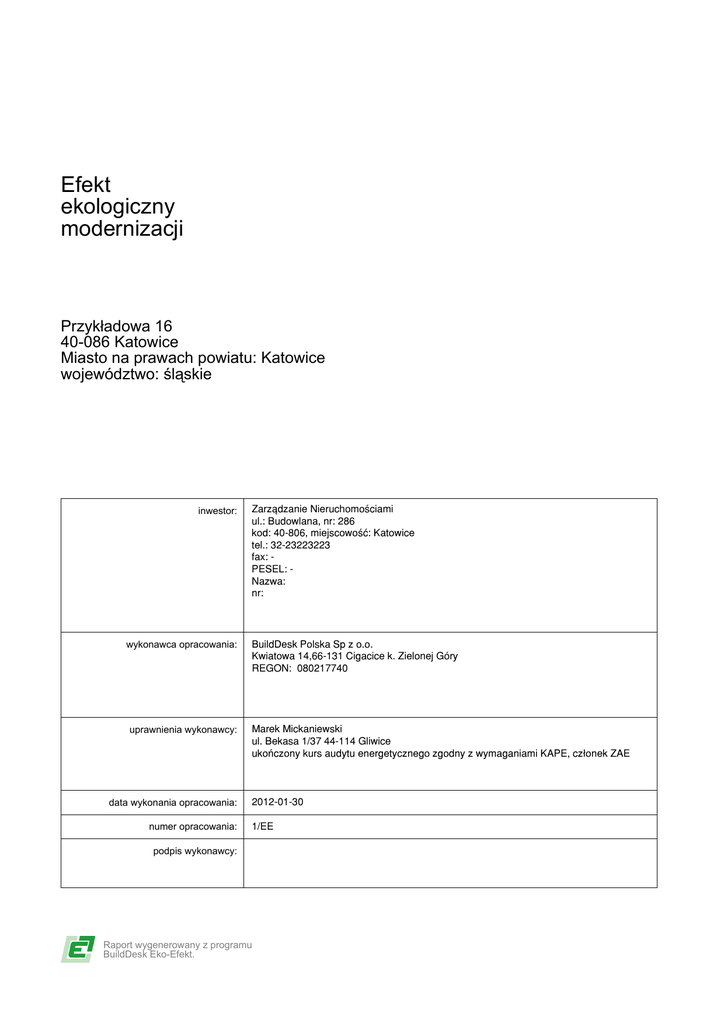

Wydruk efektu ekologicznego z podręcznika.

Efekt
ekologiczny
modernizacji
Przykładowa 16
40-086 Katowice
Miasto na prawach powiatu: Katowice
województwo: śląskie
inwestor:
wykonawca opracowania:
uprawnienia wykonawcy:
data wykonania opracowania:
numer opracowania:
Zarz¹dzanie Nieruchomoœciami
ul.: Budowlana, nr: 286
kod: 40-806, miejscowoϾ: Katowice
tel.: 32-23223223
fax: PESEL: Nazwa:
nr:
BuildDesk Polska Sp z o.o.
Kwiatowa 14,66-131 Cigacice k. Zielonej Góry
REGON: 080217740
Marek Mickaniewski
ul. Bekasa 1/37 44-114 Gliwice
ukoñczony kurs audytu energetycznego zgodny z wymaganiami KAPE, cz³onek ZAE
2012-01-30
1/EE
podpis wykonawcy:
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
ZAWARTOŚĆ
3
1 Wstęp
1.1. Cel opracowania
3
1.2. Charakterystyka stanu istniejącego
4
1.3. Charakterystyka stanu projektowanego
6
8
2 Obliczenie emisji zanieczyszczeń
2.1. Emisja zanieczyszczeń - stan istniejący
2.2. Emisja zanieczyszczeń - stan projektowany
3 Porównanie wielkości emisji zanieczyszczeń dla stanu istniejącego i projektowanego
8
10
12
3.1. Bezpośredni efekt ekologiczny
12
3.2. Emisja równoważna
13
3.3. Wskaźniki kosztów redukcji zanieczyszczeń
15
4. Podsumowanie
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
16
Strona 2
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
1
WSTĘP
1.1.
CEL OPRACOWANIA
Wyznaczenie efektu ekologicznego termomodernizacji budynku mieszkalnego jednorodzinnego polegającej
na dociepleniu przegród, wymianie okien, wymianie kotła na paliwo stałe, liwidacji podgrzewacza
elektrycznego i montażu gazowego
Dane budynku:
Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
Zakres prac:
Wyznaczenie emisji dla stanu istniejącego i projektowanego. Wyznaczenie redukcji emisji
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 3
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
1.2. CHARAKTERYSTYKA STANU ISTNIEJĄCEGO
1.2.1 ŹRÓDŁO CIEPŁA NR 1 - Kotły węglowe wyprodukowane w latach 1980-2000
Przeznaczenie źródła: centralne ogrzewanie
Opis źródła:
Kotły węglowe wyprodukowane w latach 1980-2000
Ocena stanu technicznego źródła i instalacji:
Kocioł niskiej sprawności. Brak regulacji. Przewody nieizolowane. Grzejniki członowe.
Tabela 1.2.1. Charakterystyka źródła ciepła nr 1 - stan istniejący
Sprawność wytwarzania źródła
0.7500
Sprawność systemu grzewczego
0.5738
Zużycie ciepła
253.68 [GJ/rok]
Moc cieplna
16 958.37 [MW/rok]
Paliwo
węgiel kamienny - miał (0 - 10mm)
Wartość opałowa paliwa
19.00 [GJ/t]
Zawartość siarki
0.8000 [%]
Zawartość popiołu
12.00 [%]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 4
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
1.2. CHARAKTERYSTYKA STANU ISTNIEJĄCEGO
1.2.2 ŹRÓDŁO CIEPŁA NR 2 - Elektryczny podgrzewacz akumulacyjny (z zasobnikiem bez strat)
Przeznaczenie źródła: ciepła woda użytkowa
Opis źródła:
Elektryczny podgrzewacz akumulacyjny (z zasobnikiem bez strat)
Ocena stanu technicznego źródła i instalacji:
Zasobnik o dużych stratach
Tabela 1.2.2. Charakterystyka źródła ciepła nr 2 - stan istniejący
Sprawność wytwarzania źródła
0.9900
Sprawność systemu grzewczego
0.4396
Zużycie ciepła
14.81 [GJ/rok]
Moc cieplna
699.71 [MW/rok]
Paliwo
Energia elektryczna
Wartość opałowa paliwa
3.60 [MJ/kWh]
Zawartość siarki
0.0000 [%]
Zawartość popiołu
0.0000 [%]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 5
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
1.3. CHARAKTERYSTYKA STANU PROJEKTOWANEGO
1.3.1 ŹRÓDŁO CIEPŁA NR 1 - Kotły węglowe wyprodukowane po 2000 r.
Przeznaczenie źródła: centralne ogrzewanie
Opis źródła:
Kotły węglowe wyprodukowane po 2000 r.
Ocena stanu technicznego źródła i instalacji:
Instalacja nowa.
Tabela 1.3.1. Charakterystyka źródła ciepła nr 1 - stan projektowany
Sprawność wytwarzania źródła
0.8200
Sprawność systemu grzewczego
0.7556
Zużycie ciepła
85.33 [GJ/rok]
Moc cieplna
8 784.50 [MW/rok]
Paliwo
węgiel kamienny - ekogroszek (5 - 25 mm)
Wartość opałowa paliwa
27.00 [GJ/t]
Zawartość siarki
1.20 [%]
Zawartość popiołu
7.00 [%]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 6
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
1.3. CHARAKTERYSTYKA STANU PROJEKTOWANEGO
1.3.2 ŹRÓDŁO CIEPŁA NR 2 - gazowy podgrzewacz przepływowy
Przeznaczenie źródła: ciepła woda użytkowa
Opis źródła:
gazowy podgrzewacz przepływowy
Ocena stanu technicznego źródła i instalacji:
instalacja nowa
Tabela 1.3.2. Charakterystyka źródła ciepła nr 2 - stan projektowany
Sprawność wytwarzania źródła
0.8800
Sprawność systemu grzewczego
0.7040
Zużycie ciepła
8.32 [GJ/rok]
Moc cieplna
395.83 [MW/rok]
Paliwo
Gaz ziemny wysokometanowy typu E (dawniej GZ - 50)
Wartość opałowa paliwa
34.00 [MJ/m³]
Zawartość siarki
0.0000 [mg/m³]
Zawartość popiołu
0.0000 [%]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 7
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
2
OBLICZENIE EMISJI ZANIECZYSZCZEŃ
2.1.
EMISJA ZANIECZYSZCZEŃ - STAN ISTNIEJĄCY
2.1.1 ŹRÓDŁO CIEPŁA NR 1 - Kotły węglowe wyprodukowane w latach 1980-2000
Źródło informacji o danych emisyjnych:
Tabela 2.1.1. Emisja zanieczyszczeń dla źródła ciepła nr 1 - stan istniejący
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Wskaźnik emisji [kg/GJ]
0.6737
0.0526
5.26
97.37
1.26
0.4211
0.0011
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
253.68
170.90
13.35
1 335.17
24 700.61
320.44
106.81
0.2670
2.1.2 ŹRÓDŁO CIEPŁA NR 2 - Elektryczny podgrzewacz akumulacyjny (z zasobnikiem bez strat)
Źródło informacji o danych emisyjnych:
Tabela 2.1.2. Emisja zanieczyszczeń dla źródła ciepła nr 2 - stan istniejący
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Wskaźnik emisji [kg/GJ]
2.53
0.6390
0.1920
278.00
0.4170
0.0008
0.0000
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
14.81
37.44
9.46
2.84
4 117.22
6.18
0.0113
0.0002
Strona 8
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
2.1.3 Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan istniejący
Tabela 2.1.3. Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan istniejący
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Łączne zużycie ciepła [GJ/rok]
Łączna emisja [kg/rok]
268.49
208.34
22.82
1 338.01
28 817.83
326.62
106.82
0.2673
Strona 9
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
2.2.
EMISJA ZANIECZYSZCZEŃ - STAN PROJEKTOWANY
2.2.1 ŹRÓDŁO CIEPŁA NR 1 - Kotły węglowe wyprodukowane po 2000 r.
Źródło informacji o danych emisyjnych:
Tabela 2.2.1. Emisja zanieczyszczeń dla źródła ciepła nr 1 - stan projektowany
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Wskaźnik emisji [kg/GJ]
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
85.33
60.68
3.16
316.05
5 846.87
44.25
14.75
0.0632
Zużycie ciepła [GJ/rok]
Emisja [kg/rok]
8.32
0.0000
0.9058
0.0661
480.83
0.0035
0.0000
0.0000
0.7111
0.0370
3.70
68.52
0.5185
0.1728
0.0007
2.2.2 ŹRÓDŁO CIEPŁA NR 2 - gazowy podgrzewacz przepływowy
Źródło informacji o danych emisyjnych:
Tabela 2.2.2. Emisja zanieczyszczeń dla źródła ciepła nr 2 - stan projektowany
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Wskaźnik emisji [kg/GJ]
0.0000
0.1088
0.0079
57.76
0.0004
0.0000
0.0000
Strona 10
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
2.2.3 Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan projektowany
Tabela 2.2.3. Łączna emisja zanieczyszczeń ze wszystkich źródeł ciepła - stan projektowany
Emitowane zanieczyszczenie
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Łączne zużycie ciepła [GJ/rok]
Łączna emisja [kg/rok]
93.66
60.68
4.07
316.11
6 327.70
44.25
14.75
0.0632
Strona 11
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
3.
PORÓWNANIE
WIELKOŚCI
EMISJI
3.1.
BEZPOŚREDNI EFEKT EKOLOGICZNY
ZANIECZYSZCZEŃ
DLA
STANU
W tabeli 3.1.1. przedstawiono obliczeniową (obliczoną w bilansie energetycznym wg aktualnie
obowiązujących norm w oparciu o średniomiesięczne temperatury obliczeniowe) emisję roczną [kg/rok] dla
stanu istniejącego i projektowanego. Stopień redukcji zanieczyszczeń obliczono w oparciu o wielkości emisji
rocznej. Podano również redukcję ilości emitowanych zanieczyszczeń w jednostkach wagowych [kg/rok] po
zrealizowaniu inwestycji.
Tabela 3.1.1. Bezpośredni efekt ekologiczny
Emitowane zanieczyszczenie Stan istniejący [kg/rok]
SO2
NO2
CO
CO2
Pył
Sadza
Benzo(a)piren
208.34
22.82
1 338.01
28 817.83
326.62
106.82
0.2673
Stan projektowany [kg/rok]
Efekt ekologiczny [kg/rok]
Redukcja emisji [%]
60.68
4.07
316.11
6 327.70
44.25
14.75
0.0632
147.66
18.75
1 021.90
22 490.13
282.37
92.08
0.2040
70.87
82.18
76.37
78.04
86.45
86.19
76.35
Wykres 3.1.1. Bezpośredni efekt ekologiczny dla stanu istniejącego i projektowanego - poszczególne zanieczyszczenia
SO2
NO2
CO
CO2
emisja [kg/rok]
emisja [kg/rok]
emisja [kg/rok]
emisja [kg/rok]
Pył
Sadza
Benzo(a)piren
emisja [kg/rok]
emisja [kg/rok]
emisja [kg/rok]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 12
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
3.2.
EMISJA RÓWNOWAŻNA
Emisja równoważna, czyli zastępcza, jest to wielkość ogólna emisji zanieczyszczeń pochodzących z
określonego (ocenianego) źródła zanieczyszczeń, która to wielkość ogólna wynika z zsumowania wielkości
rzeczywistych emisji poszczególnych rodzajów zanieczyszczeń pochodzących z tego źródła pomnożonych
przez ich współczynniki toksyczności, zgodnie ze wzorem:
Er = ∑ Et * Kt
gdzie:
Er - emisja równoważna źródeł emisji
Et - emisja równoważna źródeł emisji
Kt - współczynnik toksyczności zanieczyszczenia o indeksie t, który to współczynnik wyraża stosunek
dopuszczalnej średniorocznej wartości stężenia dwutlenku siarki eSO2 do dopuszczalnej średniorocznej
wartości danego zanieczyszczenia et , co można określić wzorem:
Kt = eso2 / et
Współczynniki toksyczności zanieczyszczeń określono w oparciu o obowiązujące Rozporządzenie
Ministra Środowiska z dnia 26 stycznia 2010r. w sprawie wartości odniesienia dla niektórych substancji w
powietrzu (Dz. U. rok 1010, nr 16, poz 87).
K SO2 = 20 µg/m³ : 20 µg/m³ = 1
K NO2 = 20 µg/m³ : 40 µg/m³ = 0.5
K CO = 20 µg/m³ : nie określone = nie określone
K CO2 = 20 µg/m³ : nie określone = nie określone
K Pył = 20 µg/m³ : 40 µg/m³ = 0.5
K Sadza = 20 µg/m³ : 8 µg/m³ = 2.5
K Benzo(a)piren = 20 µg/m³ : 0.001 µg/m³ = 20000
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 13
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
Tabela 3.2.1. Emisja równoważna dla stanu istniejącego i projektowanego
Emitowane zanieczyszczenie
SO2
NO2
Pył
Sadza
Benzo(a)
piren
Współczynnik toksyczności
Emisja - stan istniejący [kg/rok]
Emisja równoważna - stan istniejący [kg/rok]
Emisja - stan projektowany [kg/rok]
Emisja równoważna - stan projektowany [kg/rok]
1.00
0.5000
0.5000
2.50
208.34
22.82
326.62
106.82
208.34
11.41
163.31
267.06
60.68
4.07
44.25
14.75
60.68
2.03
22.13
36.87
20 000.00
0.2673
5 345.11
0.0632
1 264.19
Efekt ekologiczny wyrażony emisją równoważną wynosi 4 609.33 kg/rok, tj. 76.88 %.
Wykres 3.2.1. Emisja równoważna dla stanu istniejącego i projektowanego (Poszczególne zanieczyszczenia)[kg/rok]
Wykres 3.2.2. Emisja równoważna dla stanu istniejącego i projektowanego (Łącznie)[kg/rok]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 14
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
3.3.
WSKAŹNIKI KOSZTÓW REDUKCJI ZANIECZYSZCZEŃ
Tabela 3.3.1 Opłaty za korzystanie ze środowiska: Opłaty wg Obwieszczenia Ministra Środowiska z dnia 18
sierpnia 2009 r. w sprawie wysokości stawek opłat za korzystanie ze środowiska na rok 2010
Emitowane
zanieczyszczenie
Ilość unosu stan
projektowany
[kg/rok]
Emisja - stan
projektowany
[kg/rok]
Opłata
jednostkowa
[zł/kg]
Opłata
naliczona
Ditlenek siarki (dwutlenek siarki)
Ditlenek azotu (dwutlenek azotu)
Tlenek węgla
Dwutlenek węgla
Pył
Sadza
Benzo(a)piren
60.68
4.07
316.11
6 327.70
44.25
14.75
0.0632
60.68
4.07
316.11
6 327.70
44.25
14.75
0.0632
0.4600
0.4600
0.1100
0.2500 *
0.5000
1.28
329.06
27.91
1.87
34.77
1.58
22.13
18.88
20.80
* - [zł/t]
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 15
Efekt ekologiczny budynku Budynek mieszkalny jednorodzinny
40-086 Katowice, Przykładowa 16
4.
PODSUMOWANIE
Planowane działania termomodernizacyjne przynoszą korzystne efekt w zakresie redukcji emisji.
Raport wygenerowany z programu
BuildDesk Eko-Efekt.
Strona 16
