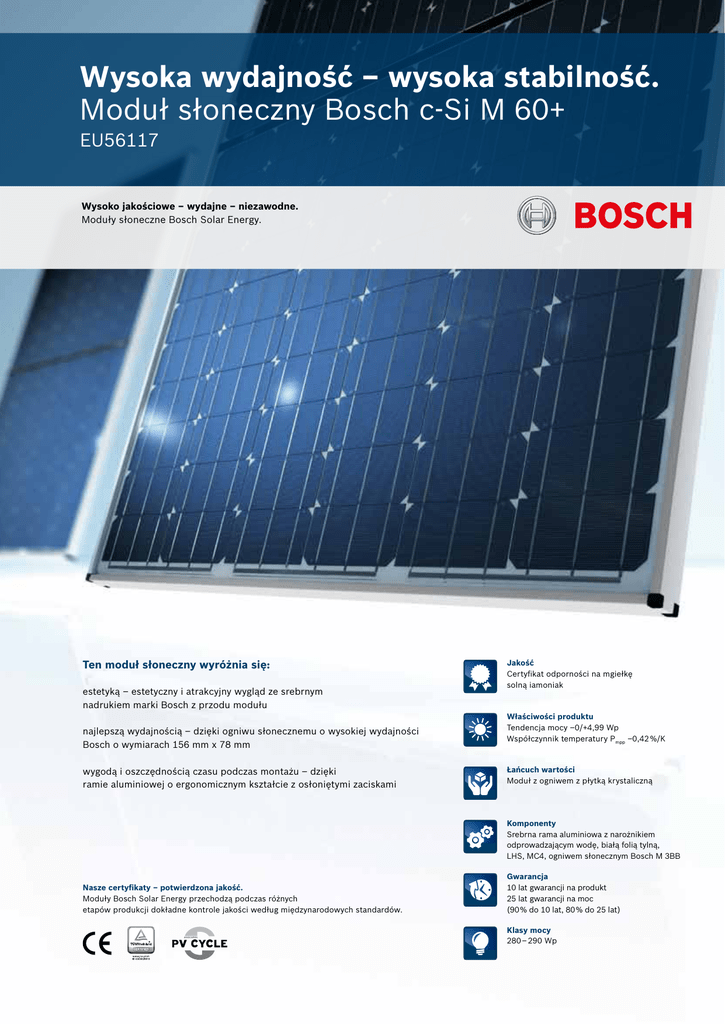

wysoka stabilność. Moduł słoneczny Bosch c-Si M 60+

Wysoka wydajność – wysoka stabilność.
Moduł słoneczny Bosch c-Si M 60+
EU56117
Wysoko jakościowe – wydajne – niezawodne.
Moduły słoneczne Bosch Solar Energy.
Ten moduł słoneczny wyróżnia się:
estetyką – estetyczny i atrakcyjny wygląd ze srebrnym
nadrukiem marki Bosch z przodu modułu
najlepszą wydajnością – dzięki ogniwu słonecznemu o wysokiej wydajności
Bosch o wymiarach 156 mm x 78 mm
wygodą i oszczędnością czasu podczas montażu – dzięki
ramie aluminiowej o ergonomicznym kształcie z osłoniętymi zaciskami
Jakość
Certyfikat odporności na mgiełkę
solną iamoniak
Właściwości produktu
Tendencja mocy –0/+4,99 Wp
Współczynnik temperatury Pmpp –0,42 %/K
Łańcuch wartości
Moduł z ogniwem z płytką krystaliczną
Komponenty
Srebrna rama aluminiowa z narożnikiem
odprowadzającym wodę, białą folią tylną,
LHS, MC4, ogniwem słonecznym Bosch M 3BB
Nasze certyfikaty – potwierdzona jakość.
Moduły Bosch Solar Energy przechodzą podczas różnych
etapów produkcji dokładne kontrole jakości według międzynarodowych standardów.
ASSOCIATION
Gwarancja
10 lat gwarancji na produkt
25 lat gwarancji na moc
(90 % do 10 lat, 80 % do 25 lat)
Klasy mocy
280 – 290 Wp
Moduły słoneczne Bosch c-Si M 60+ | EU56117
Długość
[x]
Szerokość
[y]
Wysokość
ramy [z]
Masa
Typ złączek
Kabel
[l]
Powierzchnia
szkła
przedniego
1674,0
990,0
46,0
19,3
MC4
–800
+1 200
Struktura z
powłoką
antyrefleksyjną
x, y, w mm, ±2; z w mm, ± 0,5; l w mm, +50/–0; masa in kg, +1,1/–0,6
Krystaliczny moduł słoneczny
Wskazówka montażowa:

P
atrz instrukcja montażu
i obsługi pod adresem:
www.bosch-solarenergy.de

Montaż możliwy w wersji
poziomej i pionowej

Napięcie systemowe do maks.
1000 V

Z
akres temperatury roboczej
–40 do 85 °C
Klasy mocy
280 Wp, 285 Wp, 290 Wp
Tendencja mocy
–0/+4,99 Wp
Zachowanie przy słabym
Konstrukcja
Laminat ze szkła i folii
Srebrna rama aluminiowa z narożnikiem odprowadzającym wodę
Puszka przyłączeniowa (IP 65) z 3 diodami obejściowymi
Folia tylna odporna na warunki atmosferyczne (biała)
świetle:
Ogniwa
120 sztuk monokrystalicznych ogniw słonecznych w formacie
156 mm x 78 mm
Obciążalność mechaniczna
obciążenie dodatkowe 5400 Pa, obciążenie zasysania 2400 Pa, wg IEC
61215 (test zaawansowany)
Właściwości elektryczne przy STC:
Klasy mocy
Pmpp
[Wp]
Vmpp
[V]
Impp
[A]
Voc
[V]
Isc
[A]
Obciążalność
prądu
zwrotnego Ir [A]
280
280
30,81
9,09
38,52
9,59
25
285
285
31,06
9,18
38,78
9,67
25
290
290
31,31
9,27
39,03
9,76
25
Właściwości elektryczne przy NOCT:
Pmpp
[W]
Vmpp
[V]
Voc
[V]
Isc
[A]
280
204,11
27,78
35,42
7,75
285
207,71
27,99
35,66
7,82
290
211,31
28,20
35,89
7,89
Vmpp
[%]
Impp
[%]
800
–0,08
–20
600
–0,47
–40
400
–1,43
–60
200
–4,11
–80
100
–7,46
–90
Dane elektryczne obowiązują przy
25 °C i AM 1,5.
Właściwości termiczne:
Redukcja współczynnika sprawności modułu przy zmniejszeniu mocy nasłonecznienia z 1000 W/m² na 200 W/m² (przy 25
°C): –0,59 % (całkowita); tolerancja wymiarowa Pmpp ±3 %
Klasy mocy
Intensywność
[W/m2]
Współczynnik
temperatury
TK
[%/K]
Pmpp
–0,42
Uoc
–0,31
Isc
0,045
NOCT: Zwykła temperatura robocza ogniwa 48,4 °C: moc nasłonecznienia 800 W/m², AM 1,5, temperatura 20 °C,
prędkość wiatru 1 m/s, elektryczny bieg jałowy
Wymiary 1:
y
l
x
z
Parametry elektryczne to typowe wartości średnie pochodzące z historycznych danych produkcji. Nie gwarantuje się
dokładności tych danych w przyszłych seriach produkcyjnych. Wszystkie dane podlegają tolerancji pomiarowej ±5 %,
jeśli nie wykazano inaczej. Dane tolerancji pomiarowej dotyczą mocy względnej (Pmpp) w zachowaniu NOCT i przy
słabym świetle.
Rysunki nie są dokładne. Szczegółowe wymiary i tolerancje – patrz wyżej.
1
Należy bezwzględnie przestrzegać instrukcji montażu i obsługi firmy Bosch Solar Energy AG. Bosch Solar Energy AG
nie ponosi odpowiedzialności za uszkodzenia urządzeń, które są eksploatowane razem z modułami słonecznymi
Bosch Solar Energy AG bez uwzględniania arkuszy danych technicznych. Zastrzegamy sobie prawo do zmian w ramach
rozwoju produktu oraz do błędów i pomyłek.
Bosch Solar Energy AG
Robert-Bosch-Straße 1
99310 Arnstadt
Niemcy
Telefon: +49 (0)3628 6644-0
Faks: +49 (0)3628 6644-1133
[email protected]
www.bosch-solarenergy.de
Stan: 06/2013
