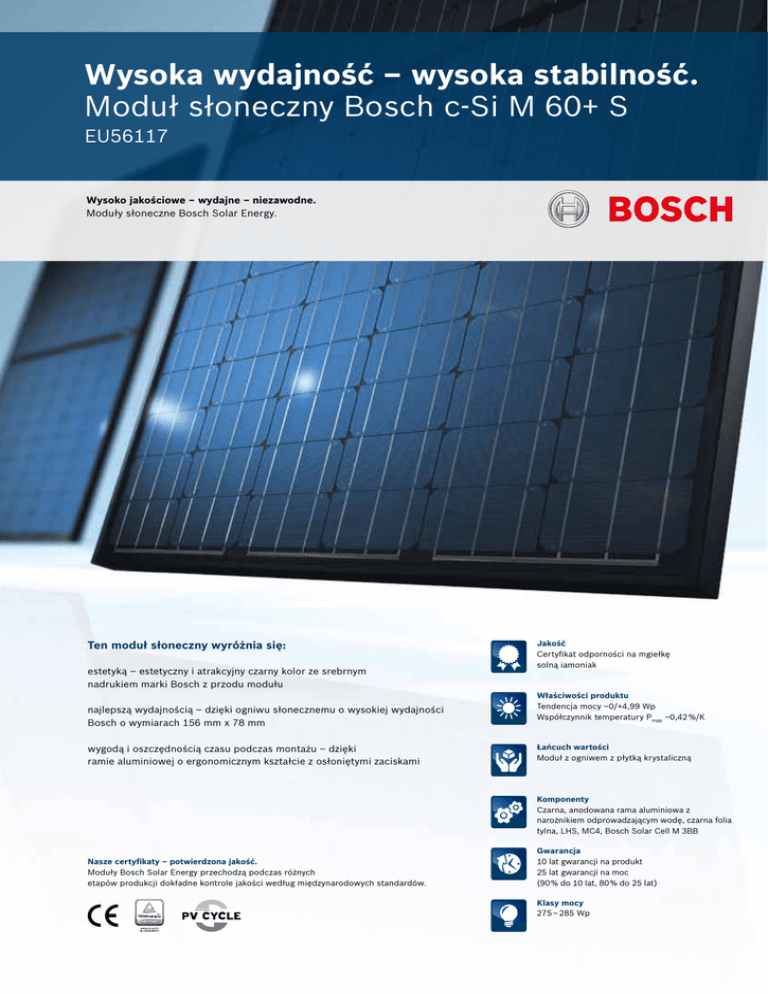

Wysoka wydajność – wysoka stabilność.
Moduł słoneczny Bosch c-Si M 60+ S
EU56117
Wysoko jakościowe – wydajne – niezawodne.
Moduły słoneczne Bosch Solar Energy.
Ten moduł słoneczny wyróżnia się:
estetyką – estetyczny i atrakcyjny czarny kolor ze srebrnym
nadrukiem marki Bosch z przodu modułu
najlepszą wydajnością – dzięki ogniwu słonecznemu o wysokiej wydajności
Bosch o wymiarach 156 mm x 78 mm
wygodą i oszczędnością czasu podczas montażu – dzięki
ramie aluminiowej o ergonomicznym kształcie z osłoniętymi zaciskami
Jakość
Certyfikat odporności na mgiełkę
solną iamoniak
Właściwości produktu
Tendencja mocy –0/+4,99 Wp
Współczynnik temperatury Pmpp –0,42 %/K
Łańcuch wartości
Moduł z ogniwem z płytką krystaliczną
Komponenty
Czarna, anodowana rama aluminiowa z
narożnikiem odprowadzającym wodę, czarna folia
tylna, LHS, MC4, Bosch Solar Cell M 3BB
Nasze certyfikaty – potwierdzona jakość.
Moduły Bosch Solar Energy przechodzą podczas różnych
etapów produkcji dokładne kontrole jakości według międzynarodowych standardów.
ASSOCIATION
Gwarancja
10 lat gwarancji na produkt
25 lat gwarancji na moc
(90 % do 10 lat, 80 % do 25 lat)
Klasy mocy
275 – 285 Wp
Moduł słoneczny Bosch c-Si M 60+ S | EU56117
Długość
[x]
Szerokość
[y]
Wysokość
ramy [z]
Masa
Typ złączek
Kabel
[l]
Powierzchnia
szkła przedniego
1674,0
990,0
46,0
19,8
MC4
–800
+1200
Struktura z
powłoką
antyrefleksyjną
x, y, z w mm, ±2; l w mm, +50/–0; masa w kg, +1,1/–0,6
Krystaliczny moduł słoneczny
Klasy mocy
275 Wp, 280 Wp, 285 Wp
Tendencja mocy
–0/+4,99 Wp
Konstrukcja
Laminat ze szkła i folii
Czarna rama aluminiowa z narożnikiem odprowadzającym wodę
Puszka przyłączeniowa (IP 65) z 3 diodami obejściowymi
Folia tylna odporna na warunki atmosferyczne (czarna)
Ogniwa
120 sztuk monokrystalicznych ogniw słonecznych w formacie 156 mm x 78
mm
Obciążalność mechaniczna
obciążenie dodatkowe 7200 Pa, obciążenie zasysania 2400 Pa, wg IEC
61215 (na podstawie testu zaawansowanego)
Właściwości elektryczne przy STC :
1
Klasy mocy
Pmpp
[Wp]
Vmpp
[V]
Impp
[A]
Voc
[V]
Isc
[A]
Obciążalność prądu
zwrotnego Ir [A]
275 Wp
275
30,91
8,90
38,61
9,38
25
280 Wp
280
31,16
8,99
38,87
9,47
25
285 Wp
285
31,42
9,08
39,13
9,56
25
Wskazówka montażowa:

Patrz instrukcja montażu
i obsługi pod adresem:
www.bosch-solarenergy.de

Montaż możliwy w wersji
poziomej i pionowej

Napięcie systemowe do maks.
1000 V

Zakres temperatury roboczej
–40 do 85 °C
Zachowanie przy słabym
świetle:
Intensität
[W/m2]
Vmpp
[%]
Impp
[%]
800
–0,08
–20
600
–0,47
–40
400
–1,43
–60
200
–4,11
–80
100
–7,46
–90
Dane elektryczne obowiązują przy
25 °C i AM 1,5.
Właściwości termiczne:
Redukcja współczynnika sprawności modułu przy zmniejszeniu mocy nasłonecznienia z 1 000 W/m² na 200 W/m²
(przy 25 °C): –0,59 % (całkowita); tolerancja wymiarowa Pmpp ±3 %, pozost. charakterystyki ±5 %
Współczynnik
temperatury
TK
[%/K]
Pmpp
–0,42
Uoc
–0,31
Isc
0,045
Właściwości elektryczne przy NOCT :
1
Klasy
mocy
Pmpp
[W]
Vmpp
[V]
Voc
[V]
Isc
[A]
275 Wp
199,80
28,40
31,12
7,56
280 Wp
203,49
28,63
31,33
7,63
285 Wp
207,12
28,87
31,54
7,71
NOCT: znamionowa temperatura robocza ogniwa 48,4 °C: moc nasłonecznienia 800 W/m², AM 1,5,
temperatura 20 °C, prędkość wiatru 1 m/s, elektryczny bieg jałowy
Wymiary 2:
y ±2
l
x ±2
z
Parametry elektryczne to typowe wartości średnie pochodzące z historycznych danych produkcji. Nie gwarantuje się
dokładności tych danych w przyszłych seriach produkcyjnych.
1
Rysunki nie są dokładne. Szczegółowe wymiary i tolerancje – patrz wyżej.
2
Należy bezwzględnie przestrzegać instrukcji montażu i obsługi firmy Bosch Solar Energy AG. Bosch Solar Energy AG
nie ponosi odpowiedzialności za uszkodzenia urządzeń, które są eksploatowane razem z modułami słonecznymi
Bosch Solar Energy AG bez uwzględniania arkuszy danych technicznych. Zastrzegamy sobie prawo do zmian w ramach
rozwoju produktu oraz do błędów i pomyłek.
Bosch Solar Energy AG
Robert-Bosch-Straße 1
99310 Arnstadt
Niemcy
Telefon: +49 (0)3628 6644-0
Faks: +49 (0)3628 6644-1133
[email protected]
www.bosch-solarenergy.de
Stan: 06/2013
