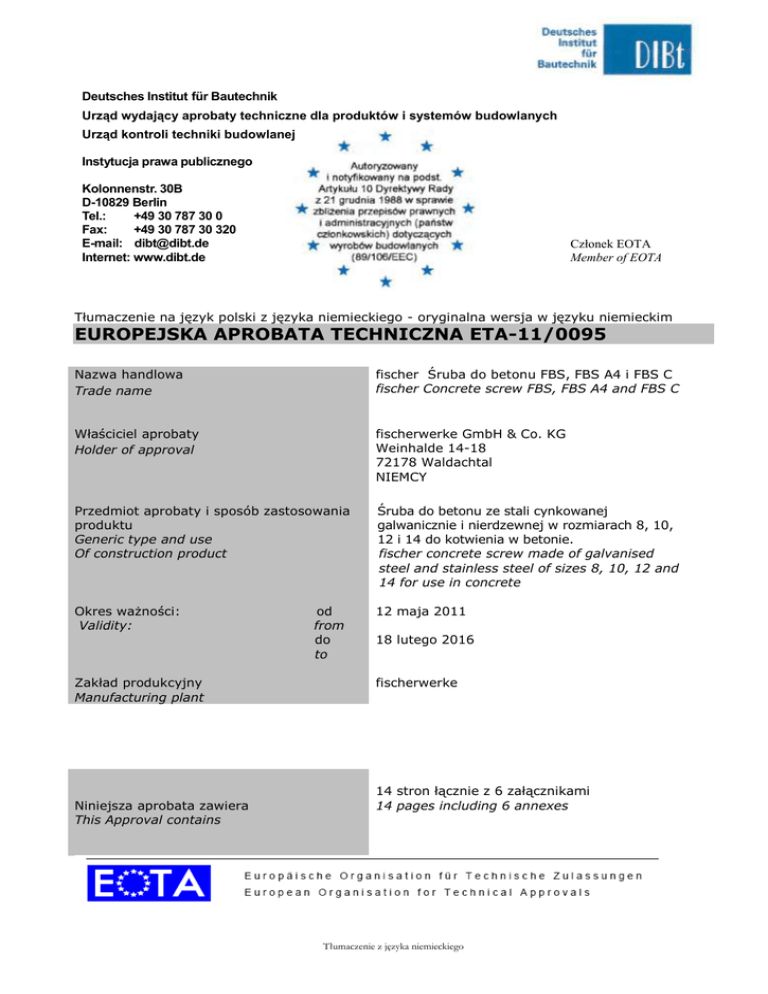

EUROPEJSKA APROBATA TECHNICZNA ETA-11/0095
Nazwa handlowa
Trade name
fischer Śruba do betonu FBS, FBS A4 i FBS C
fischer Concrete screw FBS, FBS A4 and FBS C
Właściciel aprobaty
Holder of approval
fischerwerke GmbH & Co. KG
Weinhalde 14-18
72178 Waldachtal
NIEMCY
Przedmiot aprobaty i sposób zastosowania
produktu
Generic type and use
Of construction product
Śruba do betonu ze stali cynkowanej
galwanicznie i nierdzewnej w rozmiarach 8, 10,
12 i 14 do kotwienia w betonie.
fischer concrete screw made of galvanised
steel and stainless steel of sizes 8, 10, 12 and
14 for use in concrete
Okres ważności:
Validity:
12 maja 2011
Zakład produkcyjny
Manufacturing plant
Niniejsza aprobata zawiera
This Approval contains
od
from
do
to
18 lutego 2016
fischerwerke
14 stron łącznie z 6 załącznikami
14 pages including 6 annexes
Tłumaczenie z języka niemieckiego
Europejska Aprobata Techniczna
ETA-11/0095
I
1
Strona 2 z 14 / 12 maja 2011
PODSTAWY PRAWNE I POSTANOWIENIA OGÓLNE
Niniejsza Europejska Aprobata Techniczna została wydana przez Niemiecki Instytut Techniki
Budowlanej zgodnie z:
- Dyrektywą Rady 89/106/EWG z dn. 21 grudnia 1988 dotyczącą ujednolicenia
przepisów prawnych i administracyjnych Państw Członkowskich w odniesieniu do
produktów budowlanych1, zmienioną przez Dyrektywę Rady 93/68/EWG2 oraz przez
Rozporządzenie (WE) nr 1882/2003 Parlamentu Europejskiego i Rady 3;
- Ustawą o wprowadzaniu do obrotu i wolnym obrocie wyrobami budowlanymi w celu
realizacji dyrektywy 89/106/EWG Rady Europy z dnia 21 grudnia 1988 dotyczącej
zrównania przepisów prawnych i administracyjnych państw członkowskich w zakresie
produktów budowlanych i innymi aktami prawnymi Wspólnoty Europejskiej (Ustawa o
produktach budowlanych) z 28 kwietnia 1998 4, zmieniona ostatnio rozporządzeniem z
dnia 31 października 20065
- Wspólnymi Zasadami Proceduralnymi wnioskowania, przygotowania i udzielania
europejskich aprobat technicznych zgodnie z załącznikiem do Decyzji Komisji 94/23/EG6
- Wytyczną do Europejskiej Aprobaty Technicznej dla „Kotw metalowych do mocowania w
betonie – Część 3: Kotwy podcinające”, ETAG 001-03.
2.
Niemiecki Instytut Techniki Budowlanej jest uprawniony do kontrolowania, czy spełnione
zostały postanowienia niniejszej Europejskiej Aprobaty Technicznej. Kontrola taka może się
odbyć w zakładzie produkcyjnym. Właściciel Europejskiej Aprobaty Technicznej pozostaje
jednakże odpowiedzialny za zgodność produktów z Europejską Aprobatą Techniczną oraz
za ich przydatność do przewidywanego celu zastosowania.
3
Niniejsza Europejska Aprobata Techniczna nie może być przenoszona na innych
producentów i przedstawicieli producentów niż wymienieni na stronie 1 lub na inne zakłady
produkcyjne niż wymienione na stronie 1 niniejszej Europejskiej Aprobaty Technicznej.
4
Niemiecki Instytut Techniki Budowlanej może odwołać niniejszą Europejską Aprobatę
Techniczną w szczególności na podstawie informacji ze strony Komisji zgodnie z Art. 5 ust.
1 Dyrektywy 89/106/EWG.
5
Niniejsza Europejska Aprobata Techniczna może być rozpowszechniana jedynie w pełnej
postaci - także w przypadku przekazywania drogą elektroniczną. Za pisemną zgodą
Niemieckiego Instytutu Techniki Budowlanej może nastąpić jednakże częściowe
opublikowanie dokumentu. Publikacja dokumentu w formie częściowej powinna zawierać
informację, że jest to część dokumentu. Teksty i rysunki broszur reklamowych nie mogą ani
stać w sprzeczności z Europejską Aprobatą Techniczną ani też bezprawnie ją
wykorzystywać.
6
Europejska Aprobata Techniczna jest przyznawana przez organ aprobujący w jego języku
urzędowym. Niniejsza wersja w pełni odpowiada wersji EOTA. Wersje przetłumaczone na
inne języki powinny zawierać informację, że są tłumaczeniem.
1
2
3
4
5
6
Dziennik Urzędowy
Dziennik Urzędowy
Dziennik Urzędowy
Federalny Dziennik
Federalny Dziennik
Dziennik Urzędowy
Wspólnot Europejskich L 40 z dn.11 lutego 1989, S. 12
Wspólnot Europejskich L 220 z dnia 30 sierpnia.1993, S. 1
Unii Europejskiej L 284 z dn. 31 października 2003, S. 1
Ustaw część I, 1998, S. 812
Ustaw część I, 2006, S 2407, 2416
Wspólnot Europejskich L 17 z dn.,20 stycznia 1994, S. 34
ETA-11/0095
Strona 3 z 14 / 12 maja 2011
II
SZCZEGÓLNE POSTANOWIENIA EUROPEJSKIEJ APROBATY TECHNICZNEJ
1
Opis produktu i celu jego zastosowania
1.1 Opis produktu budowlanego
Śruba do betonu FBS jest kotwą wykonaną ze stali ocynkowanej galwanicznie lub stali z
powłoką cynkowo-lamelkową lub ze stali nierdzewnej (oznaczona jako FBS A4) lub ze
stali wysoko odpornej na korozję (oznaczona jako FBS C) w rozmiarach 8, 10, 12 i 14.
Kotwa jest wkręcana do uprzednio nawierconego cylindrycznego otworu. Podczas
wkręcania kotwy jej specjalny gwint nacina w podłożu kotwiącym gwint wewnętrzny.
Zakotwienie następuje poprzez połączenie kształtowe gwintu specjalnego.
W załączniku 1 przedstawiono produkt i jej zamocowanie w podłożu.
1.2 Cel zastosowania
Kotwy przeznaczone są do zastosowań, w przypadku których muszą zostać spełnione
wymagania dotyczące wytrzymałości mechanicznej i stateczności oraz bezpieczeństwa
użytkowania w rozumieniu istotnych wymagań 1 i 4 Dyrektywy 89/106/EWG i w
przypadku których defekt kotwy może skutkować zagrożeniem dla życia lub zdrowia osób
i/lub znaczne straty ekonomiczne.
Kotwa może być stosowana w zamocowaniach, względem których stawiany jest wymóg
ognioodporności.
Kotwa może być stosowana wyłącznie w zamocowaniach poddawanych statycznemu lub
„quasi” statycznemu obciążeniu w zwykłym betonie zbrojonym lub niezbrojonym o klasie
wytrzymałości co najmniej C20/25 i maksymalnie C50/60 zgodnie z normą EN 206:200012.
Może ona być mocowana w betonie zarysowanym i niezarysowanym.
Kotwa ze stali ocynkowanej galwanicznie lub ze stali z powłoką cynkowo lamelową:
Śruba do betonu FBS może być stosowana wyłącznie w elementach konstrukcyjnych w
warunkach suchych pomieszczeń wewnętrznych.
Kotwa ze stali nierdzewnej:
Śruba do betonu FBS A4 może być stosowana w elementach konstrukcyjnych w suchych
pomieszczeniach wewnętrznych oraz na zewnątrz (włącznie z atmosferą przemysłową i
nadmorską) lub w pomieszczeniach wilgotnych, jeśli nie występują tam szczególnie
agresywne warunki. Do tychże szczególnie agresywnych warunków zalicza się np. stale
zmieniające się zanurzanie w wodzie morskiej lub strefy rozpryskiwania wody morskiej,
otoczenie zawierające chlor w krytych pływalniach lub atmosferę o ekstremalnym
zanieczyszczeniu chemicznym (np. instalacje odsiarczania spalin lub tunele drogowe, w
których stosuje się środki odladzające nawierzchnię).
Kotwa ze stali o wysokiej odporności na korozję:
Śruba do betonu FBS C może być stosowana w elementach konstrukcyjnych w suchych
pomieszczeniach wewnętrznych oraz na zewnątrz, w pomieszczeniach wilgotnych lub w
szczególnie agresywnych warunkach. Do tychże szczególnie agresywnych warunków
zalicza się np. stale zmieniające się zanurzanie w wodzie morskiej lub strefy
rozpryskiwania wody morskiej, otoczenie zawierające chlor w krytych pływalniach lub
atmosferę o ekstremalnym zanieczyszczeniu chemicznym (np. instalacje odsiarczania
spalin lub tunele drogowe, w których stosuje się środki odladzające nawierzchnię).
ETA-11/0095
Strona 4 z 14 / 12 maja 2011
Postanowienia niniejszej Europejskiej Aprobaty Technicznej przyjęto na podstawie
założonego okresu użytkowania kotwy wynoszącego 50 lat. Dane dotyczące okresu
użytkowania nie mogą być interpretowane jako gwarancja producenta, lecz służą
jedynie jako pomoc przy wyborze właściwego produktu w aspekcie oczekiwanego i
ekonomicznie uzasadnionego okresu użytkowania obiektu.
2
Cechy produktu i metody weryfikacji
2.1
Cechy produktu
Kotwa odpowiada rysunkom i danym zamieszczonym w załącznikach 2. Parametry
materiałów, wymiary i tolerancje kotwy, których nie podano w załączniku 2 muszą
odpowiadać informacjom wyszczególnionym w dokumentacji technicznej7 niniejszej
Europejskiej Aprobaty Technicznej.
Pod względem wymogów przeciwpożarowych zakłada się, że śruba do betonu FBS firmy
fischer spełnia wymagania klasy A1 w odniesieniu do zachowania w przypadku pożaru w
zgodności z postanowieniami Decyzji Komisji 96/603/WE, zmienionej przez
2000/605/WE.
Charakterystyczne parametry kotwy dla zwymiarowania zamocowań podane są w
załącznikach 4 i 5.
Parametry charakterystyczne dla zwymiarowania zamocowań w odniesieniu do
ognioodporności podano w załączniku 6. Obowiązują one dla zastosowania w systemie,
który musi spełniać wymogi określonej klasy ognioodporności.
Każdą kotwę oznaczyć należy znakiem identyfikacyjnym producenta, typem kotwy,
średnicą i długością zgodnie z załącznikiem 2.
Kotwa może być pakowana i dostarczana tylko jako jednolita jednostka mocująca.
2.2
Metody weryfikacji
Ocena przydatności kotwy do przewidywanego celu zastosowania pod względem
wymagań dotyczących wytrzymałości mechanicznej i stateczności oraz bezpieczeństwa
użytkowania w rozumieniu istotnych wymagań 1 i 4 została przeprowadzona w zgodności
z „Wytycznymi do europejskich aprobat technicznych dla kotw metalowych do
stosowania w betonie, część 1 „Kotwy - informacje ogólne” i część 3: Kotwy podcinające”
na podstawie opcji 1.
Ocena przydatności kotwy do przewidywanego celu zastosowania pod względem
ognioodporności została przeprowadzona zgodnie z Raportem Technicznym TR020
"Ocena kotwień w betonie pod względem ognioodporności".
W uzupełnieniu właściwych postanowień niniejszej Europejskiej Aprobaty Technicznej,
odnoszących się do substancji niebezpiecznych, produkty te mogą podlegać innym
wymaganiom w zakresie obowiązywania tej Aprobaty (np. transponowane prawodawstwo
europejskie oraz krajowe przepisy prawne i administracyjne). Aby spełnić postanowienia
Dyrektywy o produktach budowlanych, konieczne jest zachowanie także i tych wymagań.
7
Dokumentacja techniczna niniejszej Europejskiej Aprobaty Technicznej złożona jest w Niemieckim
Instytucie Techniki Budowlanej i, jeśli to istotne dla zadań placówek upoważnionych włączonych w
postępowanie dotyczące świadectw zgodności, wydawane upoważnionym placówkom.
ETA-11/0095
Strona 5 z 14 / 12 maja 2011
3
Ocena i poświadczanie zgodności oraz oznakowanie CE
3.1
System poświadczania zgodności
Zgodnie z Decyzją 96/582/WE Komisji Europejskiej8 stosować należy system 2(i)
(określany jako system 1) poświadczania zgodności.
Opis tego systemu poświadczania zgodności przedstawiono poniżej:
System 1: Certyfikacja zgodności produktu poprzez upoważnioną jednostkę certyfikującą
na postawie:
(a)
Zadań producenta:
(1)
Zakładowa kontrola produkcji
(2)
Dodatkowe badania próbek pobranych w zakładzie przez producenta
zgodnie z uzgodnionym planem kontroli
(b)
Zadania jednostki uprawnionej:
(3)
- wstępne badanie produktu
(4)
- wstępna inspekcja zakładu i zakładowej kontroli produkcji
(5)
- bieżący nadzór, ocena i zatwierdzenie zakładowej kontroli produkcji
Uwaga:
jednostki
notyfikowanych”.
3.2
Kompetencje
3.2.1.
Zadania producenta
uprawnione
określane
są
także
mianem
„jednostek
3.2.1.1 Zakładowa kontrola produkcji
Producent musi prowadzić stały własny nadzór nad produkcją. Wszystkie zalecone przez
producenta dane, wymagania i przepisy należy systematycznie dokumentować w formie
pisemnych instrukcji zakładowych i procedur, włącznie z zapisem uzyskanych wyników.
Zakładowa kontrola produkcji ma za zadanie zapewnić, aby produkt pozostawał w
zgodności z tą Europejską Aprobatą Techniczną.
Producent może używać jedynie materiałów wyjściowych/surowców/elementów
składowych wymienionych w dokumentacji technicznej tej Europejskiej Aprobaty
Technicznej.
Zakładowa kontrola produkcji musi być zgodna z planem kontroli będącym częścią
dokumentacji technicznej tej Europejskiej Aprobaty Technicznej. Plan kontroli ustalony
został w związku z realizowanym przez producenta systemem zakładowej kontroli
produkcji i przedłożony w Niemieckim Instytucie Techniki Budowlanej9
Wyniki zakładowej kontroli produkcji należy dokumentować i oceniać zgodnie z
postanowieniami planu kontroli.
3.2.1.2 Pozostałe zadania producenta
Producent ma obowiązek na podstawie umowy włączyć do realizacji działań wynikających
z rozdziału 3.2.2 jednostkę uprawnioną do realizacji zadań w zakresie kotw zgodnie z
rozdziałem 3.1. W tym celu producent powinien przedłożyć uprawnionej jednostce plan
kontroli zgodnie z rozdziałami 3.2.1.1 i 3.2.2.
Producent ma obowiązek przekazać deklarację zgodności ze stwierdzeniem, że produkt
budowlany jest zgodny z postanowieniami tej Europejskiej Aprobaty Technicznej.
_______________________
8 Dziennik Urzędowy Wspólnot Europejskich L 254 z dnia 08.10.1996
9 Plan kontroli stanowi poufną częścią składową dokumentacji tej Europejskiej Aprobaty Technicznej i jest
wydawany wyłącznie uprawnionym placówkom włączonym w procedurę poświadczania zgodności. Patrz rozdział
3.2.2
ETA-11/0095
3.2.2
Strona 6 z 14 / 12 maja 2011
Zadania jednostki uprawnionej
Jednostka uprawniona powinna wykonać następujące zadania zgodnie z planem kontroli:
- Wstępna inspekcja zakładu i zakładowej kontroli produkcji
- Bieżący nadzór, ocena i zatwierdzenie zakładowej kontroli produkcji
Jednostka uprawniona powinna w pisemnym sprawozdaniu udokumentować istotne
punkty wymienionych powyżej działań, a także osiągnięte wyniki i wnioski.
Zaangażowana przez producenta uprawniona jednostka certyfikująca ma obowiązek
przyznania certyfikatu zgodności CE z oświadczeniem, że produkt jest zgodny z
postanowieniami niniejszej Europejskiej Aprobaty Technicznej.
Jeżeli postanowienia Europejskiej Aprobaty Technicznej i przynależnego planu kontroli
nie byłyby spełniane, jednostka certyfikująca ma obowiązek wycofania certyfikatu
zgodności i niezwłocznego poinformowania Niemieckiego Instytutu Techniki Budowlanej.
3.3.
Oznakowanie CE
Znak CE umieścić należy na każdym opakowaniu kotew. Po literach „CE” podać należy
ewent. numer identyfikacyjny uprawnionej jednostki certyfikującej, a także następujące
dodatkowe informacje:
-
Nazwę i adres właściciela Aprobaty (osobę prawną odpowiedzialną za produkcję)
Ostatnie dwie cyfry roku, w którym umieszczono znak CE
Numer Certyfikatu Zgodności WE dla produktu
Numer Europejskiej Aprobaty Technicznej
Numer wytycznej dla Europejskiej Aprobaty Technicznej
Kategorie zastosowań (ETAG 001-1, opcja 7)
Rozmiar
4
Założenia, zgodnie z którymi przydatność produktu do przewidzianego celu
zastosowania została oceniona pozytywnie.
4.1
Produkcja
Europejska Aprobata Techniczna została wydana dla produktu na podstawie uzgodnionych
danych i informacji, które zostały złożone w Niemieckim Instytucie Techniki Budowlanej i
służą identyfikacji ocenianego produktu. Zmiany dotyczące produktu lub procesu
produkcji, mogące doprowadzić do tego, że złożone dane i informacje przestaną być
prawidłowe, należy zgłosić do Niemieckiego Instytutu Techniki Budowlanej przed ich
wprowadzeniem. Niemiecki Instytut Techniki Budowlanej zadecyduje o tym, czy takie
zmiany mają wpływ na aprobatę i skutkiem tego na ważność oznakowania CE
przydzielonego na postawie Aprobaty, oraz o tym, czy konieczna jest dodatkowa ocena lub
zmiana Aprobaty.
4.2.
Wymiarowanie zakotwień
Przydatność kotwy zostanie spełniona pod następującymi warunkami:
Wymiarowanie zakotwień przeprowadzane jest w zgodności z „Wytycznymi dla
europejskiej aprobaty technicznej dla kotew metalowych, przeznaczonych do kotwienia w
betonie”, załącznik C, procedura A, na odpowiedzialność inżyniera posiadającego
odpowiednie doświadczenie w zakresie kotwienia i budownictwa betonowego.
ETA-11/0095
Strona 7 z 14 / 12 maja 2011
Uwzględniając obciążenia działające na zamocowania, należy sporządzić możliwe do
weryfikacji obliczenia i rysunki konstrukcyjne.
Na rysunkach konstrukcyjnych należy podać położenie kotwy (np. usytuowanie kotwy w
stosunku do zbrojenia lub do podpór, w betonie zarysowanym i niezarysowanym itp.).
Przy wymiarowaniu zamocowań w warunkach pożaru należy przestrzegać postanowień
Raportu Technicznego TR 020 "Ocena zakotwień w betonie pod względem
ognioodporności". Miarodajne, charakterystyczne parametry kotew podano w załączniku 6,
tabela 8 i 9. Metoda wymiarowania obowiązuje dla jednostronnego oddziaływania pożaru
na element konstrukcyjny. W przypadku wielostronnego oddziaływania pożarowego
metodę można stosować wyłącznie w sytuacji, gdy odstęp kotwy od krawędzi wynosi c ≥
300 mm.
4.3
Montaż kotwy
Przydatność kotwy można przyjąć jedynie wówczas, jeśli zachowane zostaną następujące
warunki montażu:
- Montaż kotwy przez odpowiednio przeszkolony personel pod nadzorem kierownika
budowy,
- Montaż tylko w takim stanie, w jakim kotwa została dostarczona przez producenta,
- Montaż kotwy według informacji producenta i zgodnie z rysunkami konstrukcyjnymi,
- Sprawdzenie przed montażem kotwy, czy klasa wytrzymałości betonu, w którym ma
zostać osadzona kotwa, nie jest niższa niż klasa wytrzymałości betonu, dla której
obowiązują nośności charakterystyczne,
- Prawidłowe zagęszczenie betonu, np. brak istotnych porów,
- Zachowanie ustalonych odstępów od krawędzi i odstępów osiowych bez tolerancji
ujemnych
- Rozmieszczenie otworów bez uszkodzenia zbrojenia,
- W przypadku źle wywierconych otworów: umieszczenie nowego otworu w odległości
odpowiadającej przynajmniej podwójnej głębokości źle wywierconego otworu lub w
mniejszej odległości, jeśli źle wywiercony otwór zostanie wypełniony zaprawą o dużej
wytrzymałości i nie leży on na kierunku przyłożonego obciążenia poprzecznego lub
skośnego,
- Oczyszczenie otworu ze zwiercin zgodnie z załącznikiem 3,
- Takie osadzenie kotwy, że jej długość w betonie będzie odpowiadać co najmniej
wartości hnom zgodnie z załącznikiem 3, tabela 2,
- Nie będzie możliwe łatwe dalsze wkręcanie kotwy,
- Łeb kotwy przylega całą powierzchnią do elementu mocowanego i nie jest uszkodzony,
- Kotwa może zostać użyta tylko jednorazowo.
5
Obowiązki producenta
Zadaniem producenta jest zadbanie o to, aby wszyscy zainteresowani zostali
poinformowani o postanowieniach szczególnych zgodnie z rozdziałami 1 i 2 wraz z
załącznikami, oraz rozdziałami 4.2 i 4.3. Informacja ta może zostać przekazana w postaci
odpowiednich fragmentów Europejskiej Aprobaty Technicznej. Ponadto wszystkie
informacje dotyczące montażu muszą zostać podane na opakowaniu i/lub ulotce
dołączonej do opakowania, najlepiej w formie obrazowej.
ETA-11/0095
Strona 8 z 14 / 12 maja 2011
Przedstawić zależy przynajmniej następujące informacje:
-
Średnica wiertła,
Rozmiar kotwy,
Maksymalna grubość elementu kotwionego,
Minimalna głębokość zakotwienia,
Minimalna głębokość wywierconego otworu,
Informacje dotyczące montażu wraz z czyszczeniem otworu, najlepiej w formie
obrazowej,
Wskazówka dotycząca koniecznych narzędzi montażowych,
Numer partii produkcyjnej.
Wszystkie informacje przekazać należy w czytelnej i zrozumiałej formie.
Georg Feistel
Kierownik Wydziału
Uwierzytelniono
Strona 9 Europejskiej Aprobaty Technicznej ETA-11/0095, wydanej w dniu 12 maja 2011
Głębokość wkręcania hnorm
Głębokość otworu h1
Grubość podłoża hmin
Grubość elementu
mocowanego tfix
Załącznik 1
Produkt i stan po zamontowaniu
Europejskiej
Aprobaty Technicznej
ETA-11/0095
Strona 10 Europejskiej Aprobaty Technicznej ETA-11/0095, udzielonej w dniu 12 maja 2011
Cechowanie
FBS 8 ST i FBS 10 ST z gwintem
przyłączeniowym i łbem sześciokątnym
np. FBS 10x120 M12x20 ST
FBS-S z łbem sześciokątnym
np. FBS 10x100 S A4
Cechowanie
FBS SK z łbem stożkowym i gniazdem
typu Torx
np. FBS 10x75 SK
FBS -US ze zintegrowaną podkładką i
łbem sześciokątnym
np. FBS 10x100 US
Cechowanie
FBS-US ze zintegrowaną podkładką, łbem
sześciokątnym i gniazdem typu Torx (tylko
dla FBS 8)
np. FBS 10x100 US
Cechowanie:
Typ śruby:
Średnica otworu w mm:
Długość kotwy w mm:
np.:
FBS / TSM
np. 10
np. 100
FBS 10 100
Tabela 1: Wymiary
Rozmiar kotwy
Długość śruby
Średnica rdzenia
Średnica zewnętrzna
Materiał FBS
Stal EN 10263-4, cynkowana galwanicznie zgodnie z DIN EN ISO 4042
lub
powłoka cynkowo-lamelowa zgodnie z EN ISO 10863 (≥5m)
Materiał FBS A4
1.4401 lub 1.4404 lub 1.4571 lub 1.4578
Materiał FBS C
1.4529
Załącznik 2
Europejskiej
Kształty łba
Wymiary i materiały kotew;
ETA-11/0095
Tabela 2: Parametry montażowe
Rozmiar kotwy
Średnica nominalna wiertła
Średnica ostrza wiertła
Głębokość otworu
Długość kotwy w betonie
Otwór przelotowy w elemencie
mocowanym
Instrukcja montażu
Wywiercić otwór
Oczyścić otwór
Zamontować śrubę do betonu
Tabela 3: Minimalna grubość podłoża oraz minimalne odstępy osiowe i odstępy od krawędzi
Rozmiar kotwy
Min. grubość podłoża
Min. odstęp od krawędzi
Min. odstęp osiowy
Załącznik 3
Parametry montażowe
Europejskiej
ETA-11/0095
Tabela 4: Metoda wymiarowania A
Nośności charakterystyczne przy obciążeniu wyrywającym
Rozmiar kotwy
Zniszczenie stali
Nośność
charakterystyczna
Przynależny częściowy
współczynnik bezpieczeństwa
Wyrywanie
Nośność
charakterystyczna w
betonie zarysowanym
C 20/25
Wyrywanie nie jest miarodajne
Nośność
charakterystyczna w
betonie niezarysowanym
C 20/25
Wyrywanie nie jest miarodajne
Współczynniki
zwiększające nośność
charakterystyczną w
zarysowanym i
niezarysowanym betonie
Częściowy współcz. bezpiecz.
Wyrywanie i rozłupywanie betonu
Efektywna głębokość
zakotwienia
Odstęp od krawędzi
Odstęp osiowy
współczynnik bezpieczeństwa
1) O ile nie istnieją inne uregulowania krajowe
2) Zawarty jest częściowy współczynnik bezpieczeństwa
Tabela 5:
2 = 1,0
Przemieszczenia pod centrycznym obciążeniem wyrywającym
Rozmiar kotwy
Centryczne obciążenie
wyrywające
Przemieszczenie
fischer Śruba do betonu FBS, FBS A4 I FBS C
Metoda wymiarowania A
Nośności charakterystyczne pod obciążeniem wyrywającym
Przemieszczenia
Załącznik 4
Europejskiej
ETA-11/0095
Tabela 6:
Nośności charakterystyczne przy obciążeniu ścinającym
Rozmiar kotwy
Zniszczenie stali bez dźwigni
Charakterystyczna
nośność na ścinanie
współczynnik
bezpieczeństwa
Zniszczenie stali z dźwignią
Charakterystyczny
moment zginający
współczynnik
bezpieczeństwa
Wyrywanie betonu po stronie bez obciążenia
Współczynnik k ETAG
001 Załącznik C
Równanie (5.6)
Zniszczenie krawędzi betonu
Działająca długość kotwy przy
obciążeniu poprzecznym
Działająca średnica
zewnętrzna
współczynnik
bezpieczeństwa
1) O ile nie istnieją inne regulacje krajowe
2) Zawarty jest częściowy współczynnik bezpieczeństwa 2 = 1,0
Tabela 7:
Przemieszczenia pod obciążeniem ścinającym
Rozmiar kotwy
Obciążenie ścinające
Przemieszczenie
Wskazówki dotyczące wymiarowania przy obciążeniu ścinającym:
Ogólnie rzecz biorąc nie są zachowane warunki wg ETAG 001 Załącznik C, punkt 4.2.2.1 a) i
punkt 4.2.2.2 b), gdyż otwór przelotowy w elemencie mocowanym zgodnie z Załącznikiem 3
tabela 2 jest większy niż wartości podane w Załączniku C, tabela 4.1 dla odpowiednich średnic
kotew.
Wartości charakterystyczne pod obciążeniem ścinającym
Przemieszczenia
Załącznik 5
Europejskiej
ETA-11/0095
Tabela 8:
Wartości charakterystyczne w warunkach oddziaływania pożarowego w
betonie C20/25 do C50/60 przy obciążeniu wyrywającym
Klasa
ognioodporności
Opór
charakterystyczny
Opór
charakterystyczny
Opór
charakterystyczny
Opór
charakterystyczny
Odstęp osiowy
Odstęp od krawędzi 1)
1) Jeśli oddziaływanie pożarowe występuje z więcej niż jednej strony, odstęp od krawędzi musi wynosić
≥ 300 mm.
2) Jeśli nie istnieją inne regulacje krajowe, dla oddziaływania pożarowego zalecany jest częściowy
współczynnik bezpieczeństwa M,fi = 1,0.
Tabela 9:
Wartości charakterystyczne w warunkach oddziaływania pożarowego w
betonie C20/25 do C50/60 przy obciążeniu wyrywającym
Klasa
ognioodporności
Opór
charakterystyczny
Opór
charakterystyczny
Opór
charakterystyczny
Opór
charakterystyczny
Odstęp osiowy
Odstęp od krawędzi 1)
1) Jeśli oddziaływanie pożarowe występuje z więcej niż jednej strony, odstęp od krawędzi musi wynosić
≥ 300 mm.
2) Jeśli nie istnieją inne regulacje krajowe, dla oddziaływania pożarowego zalecany jest częściowy
współczynnik bezpieczeństwa M,fi = 1,0.
3) Dla wersji śrub z łbem sześciokątnym lub stożkowym
4) Dla wersji śrub z gwintem przyłączeniowym
Załącznik 6
Wartości charakterystyczne w warunkach oddziaływania
Europejskiej
pożarowego
ETA-11/0095

Aprobata techniczna - E

Transkrypt

Podobne dokumenty

BIS Mosiężne kotwy rozporowe L BIS Materiały mocujące

Specyfikacja towarowa element/ praca do wykonania 1 drewno 2

monTaż

StoPox FBS LF

Instr_,Kotwa Gruntowa,trampo

Tuleja siatkowa metalowa

R-STUDS-A4 Pręt metryczny gwintowany ze stali
