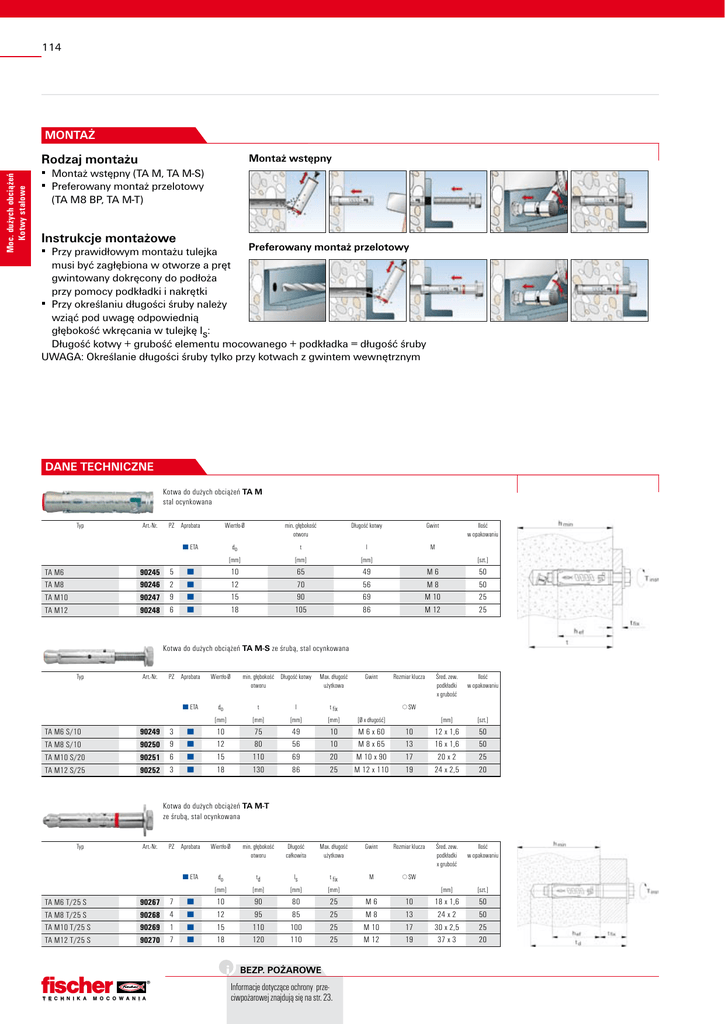

monTaż

114
MONTAŻ
Montaż wstępny
Moc. dużych obciążeń
Kotwy stalowe
Rodzaj montażu
▪ Montaż wstępny (TA M, TA M-S)
▪ Preferowany montaż przelotowy
(TA M8 BP, TA M-T)
Instrukcje montażowe
Preferowany montaż przelotowy
▪ Przy prawidłowym montażu tulejka
musi być zagłębiona w otworze a pręt
gwintowany dokręcony do podłoża
przy pomocy podkładki i nakrętki
▪ Przy określaniu długości śruby należy
wziąć pod uwagę odpowiednią
głębokość wkręcania w tulejkę Is:
Długość kotwy + grubość elementu mocowanego + podkładka = długość śruby
UWAGA: Określanie długości śruby tylko przy kotwach z gwintem wewnętrznym
DANE TECHNICZNE
Kotwa do dużych obciążeń TA M
stal ocynkowana
Typ
Art.-Nr.
PZ Aprobata
Wiertło-Ø
■ ETA
90245
90246
90247
90248
TA M6
TA M8
TA M10
TA M12
5
2
9
6
min. głębokość
otworu
Długość kotwy
Gwint
M
Ilość
w opakowaniu
do
[mm]
t
l
[mm]
[mm]
[szt.]
10
12
15
18
65
70
90
105
49
56
69
86
M6
M8
M 10
M 12
50
50
25
25
■
■
■
■
Kotwa do dużych obciążeń TA M-S ze śrubą, stal ocynkowana
Typ
Art.-Nr.
PZ Aprobata
■ ETA
TA M6 S/10
TA M8 S/10
TA M10 S/20
TA M12 S/25
90249
90250
90251
90252
3
9
6
3
■
■
■
■
Wiertło-Ø
min. głębokość Długość kotwy
otworu
Max. długość
użytkowa
Gwint
Rozmiar klucza
Śred. zew.
podkładki
x grubość
Ilość
w opakowaniu
do
[mm]
t
l
[mm]
[mm]
t fix
[mm]
[Ø x długość]
 SW
[mm]
[szt.]
10
12
15
18
75
80
110
130
49
56
69
86
10
10
20
25
M 6 x 60
M 8 x 65
M 10 x 90
M 12 x 110
10
13
17
19
12 x 1,6
16 x 1,6
20 x 2
24 x 2,5
50
50
25
20
Śred. zew.
podkładki
x grubość
Ilość
w opakowaniu
Kotwa do dużych obciążeń TA M-T
ze śrubą, stal ocynkowana
Typ
Art.-Nr.
PZ Aprobata
■ ETA
TA M6 T/25 S
TA M8 T/25 S
TA M10 T/25 S
TA M12 T/25 S
90267
90268
90269
90270
7
4
1
7
■
■
■
■
Wiertło-Ø
min. głębokość
otworu
Długość
całkowita
Max. długość
użytkowa
Gwint
Rozmiar klucza
do
[mm]
td
[mm]
ls
[mm]
t fix
[mm]
M
 SW
[mm]
[szt.]
10
12
15
18
90
95
110
120
80
85
100
110
25
25
25
25
M6
M8
M 10
M 12
10
13
17
19
18 x 1,6
24 x 2
30 x 2,5
37 x 3
50
50
25
20
Bezp. Pożarowe
T E C H N I K A
M O C O W A N I A
Informacje dotyczące ochrony przeciwpożarowej znajdują się na str. 23.
