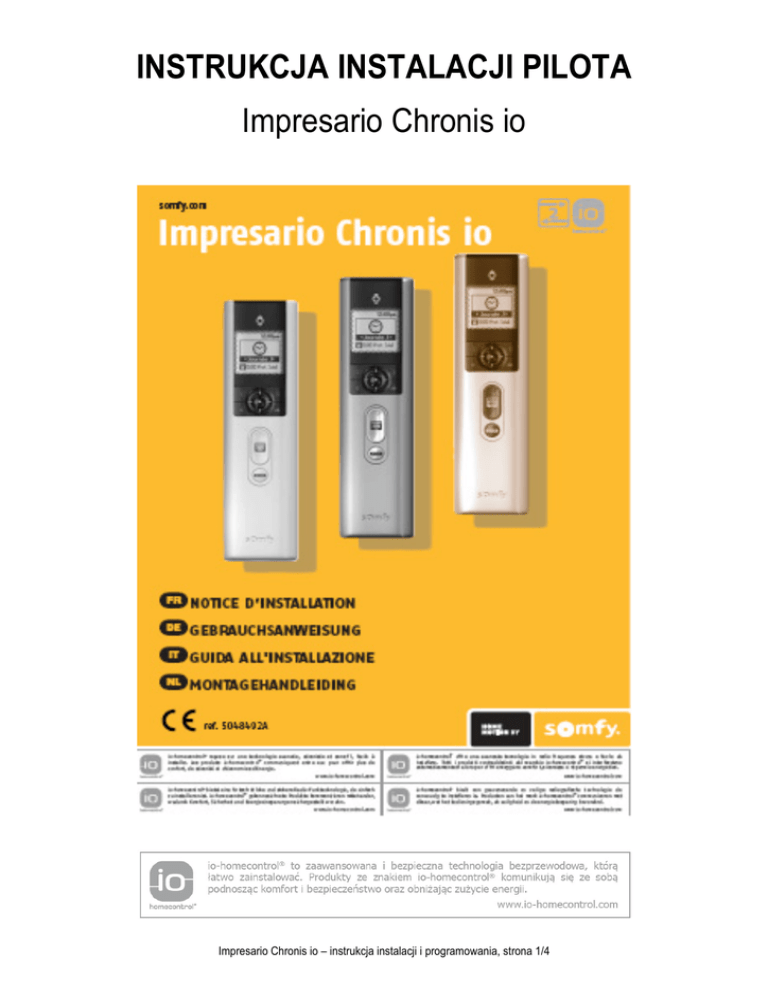

INSTRUKCJA INSTALACJI PILOTA Impresario Chronis io

INSTRUKCJA INSTALACJI PILOTA
Impresario Chronis io
Impresario Chronis io – instrukcja instalacji i programowania, strona 1/4
A. PIERWSZE URUCHOMIENIE
Przycisk wyboru ( ~ )
Przyciski nawigacyjne:
- w górę
()
- w lewo
()
- w prawo ()
- w dół
()
Kasowanie albo powrót do poprzedniego punktu menu (C)
Potwierdzenie (ok)
Uruchamianie biegu scenariusza (Œ)
Zatrzymanie bieżącego scenariusza (STOP)
[1]. Włożyć baterie typu AAA (LR03).
[2]. Na ekranie ukazuje się logo Somfy.
[3]. Wybrać języki klawiszami (), zatwierdzić naciskając klawisz (ok).
[4]. Ustawić datę, godzinę i wyświetlanie 12/24h: przyciski nawigacyjne umożliwiają wprowadzenie wartości
oraz zmianę wiersza. Zatwierdzić ustawienia naciskając klawisz (ok).
B. KLUCZ SYSTEMU IO
Czy w instalacji istnieje już pilot zdalnego sterowania io-homecontrol?
[TAK]
-> przejść do etapu: Zapamiętywanie klucza systemowego C.
[NIE]
-> przejść do etapu: Programowanie pilota zdalnego sterowania D.
C. ZAPAMIĘTYWANIE KLUCZA SYSTEMOWEGO IO
[1]. Ustawić istniejący pilot nr 1 w trybie przekazywania klucza:
- Np. dla pilotów Keytis, Telis, Impresario lub Composio: naciskać przez 2 sek. przycisk (KEY).
- Inny pilot nie firmy Somfy: zapoznać się z instrukcją.
Impresario Chronis io – instrukcja instalacji i programowania, strona 2/4
[2]. Nacisnąć krótko przycisk (KEY) pilota Impresario Chronis io. Zaczekać do końca zapamiętywania,
zielona kontrolka i ekran sygnalizują prawidłowe wykonanie procedury.
D. PROGRAMOWANIE PILOTA IMPRESARIO CHRONIS IO do napędów (urządzeń) IO
(z wykorzystaniem wcześniej zaprogramowanych sterowników lokalnych, np. Situo io)
[1]. Nacisnąć przycisk (PROG) nadajnika Situo io aż do wywołania krótkiego ruchu rolety (2 sek.).
[2]. Nacisnąć krótko przycisk (PROG) pilota Impresario Chronis io, kontrolka Impresario Chronis io miga
i na ekranie ukazuje się klepsydra, zaczekać do końca programowania (do jednej minuty).
Ciągłe świecenie zielonej kontrolki, ekran i krótki ruch rolety sygnalizują prawidłowe wykonanie programu.
Jeżeli kontrolka miga pomarańczowo, programowanie nie powiodło się, ponowić procedurę.
Uwaga: jeżeli roleta została już zaprogramowana w pilocie Impresario Chronis io, opisana procedura spowoduje
anulowanie programowania rolety w Impresario Chronis io.
Uwaga: jeżeli w systemie napędy zostały zaprogramowana wcześniej w pilocie centralnym Telis Composio io,
to wykorzystując skan wewnętrzny pilota Composio io i wybierając „ALL” można za jednym razem skopiować
wszystkie zaprogramowane napędy z pilota Composio io do Impresario Chronis io.
E. TEST
Można testować programowanie bądź wydając polecenie [1], bądź dzięki menu „Test pairng” (Verb.testen) [2]
[1]. Trzy scenariusze zaprogramowane fabrycznie są dostępne od momentu uruchomienia:
- “Öffnen-sy“: otwieranie rolet,
- “Schli.-sy“: zamykanie rolet oraz dostępu do domu (zamki io, drzwi garażowe io, itp. jeżeli zainstalowano).
- “Umgeb.-sy“: ustawianie rolet i osłoon w położeniu pośrednim,
W celu przetestowania wybrać scenariusz lubi odtworzyć go naciskając klawiszem uruchomienia (Œ)
Po zakończeniu programowania wszystkich napędów (urządzeń) scenariusze fabryczne mogą być
modyfikowane, można również zmienić im nazwy. Dodawanie innych scenariuszy opisane jest w instrukcji
użytkownika.
[2]. Przejść do menu “System > Ustawienia >Testowanie parowania “.
I nacisnąć klawisz (ok), wszystkie urządzenia zaprogramowane w Impresario Chronis io wykonają krótki ruch.
AUTOSCAN
Funkcja ta umożliwia bądź wybór silnika zaprogramowanego w pilocie Impresario Chronis io w celu
programowania sterowania lokalnego (skan wewnętrzny F), bądź wyszukanie nowego silnika, nieznanego dla
pilota Impresario Chronis io (skan zewnętrzny G).
F. PROGRAMOWANIE NADAJNIKÓW LOKALNYCH (np. SITUO IO)
do napędów zaprogramowanych już w Impresario Chronis IO
[1]. Nacisnąć przycisk (PROG) pilota Impresario Chronis io aż zapali się kontrolka (2 sek.), po zwolnieniu
przycisku rolety wykonają krótki ruch (skan wewnętrzny)
[2]. Wybrać żądaną roletę klawiszami (góra/ dół ) pilota Impresario Chronis io (przewijanie: wszystkie, potem
napęd 1, napęd 2... wszystkie, napęd 1...itd.), wybrana roleta wykonuje krótki ruch, ekran wyświetla także
nazwę wybranego silnika (domyślnie nazwą jest nazwa produktu, np. Oximo io, Dexxo Pro io …)
[3]. Zatwierdzić wybór naciskając przycisk (my) pilota Impresario Chronis io aż do krótkiego ruchu rolety (2
sek.)
[4]. Nacisnąć krótko przycisk (PROG) nowego nadajnika Situo io: krótki ruch rolety, nadajnik Situo io zostaje
zapamiętany przez silnik.
[5]. Aby wyjść z trybu AutoScan nacisnąć klawisz ( C ).
Impresario Chronis io – instrukcja instalacji i programowania, strona 3/4
G. PROGRAMOWANIE NOWYCH NAPĘDÓW DO IMPRESARIO CHRONIS IO (skan zewnętrzny)
[1]. Nacisnąć przyciski (Œ) i (STOP) pilota Impresario Chronis io, pilot Impresario rozpocznie wyszukiwanie
urządzeń io-homecontrol znajdujących się w domu (posiadających ten sam klucz systemowy) albo jeszcze nie
programowanych do współpracy z pilotami io-homecontrol, wykryte urządzenia wykonują krótki ruch.
[2]. Wybrać żądane urządzenie klawiszami (góra/dół ) pilota Impresario Chronis io (najpierw wszystkie
(ALL) , potem roleta 1, roleta 2... wszystkie, roleta 1...itd.), wybrana roleta wykonuje krótki ruch, ekran
wyświetla także nazwę wybranego silnika (domyślnie nazwą jest Oximo io, Dexxo Pro io …)
[3]. Zatwierdzić wybór naciskając przycisk (my) pilota Impresario Chronis io aż do zapalenia kontrolki (2
sek.)
[4]. Nacisnąć krótko przycisk (PROG) pilota Impresario Chronis io: krótki ruch rolety, silnik zostaje
zapamiętany.
[5]. Aby wyjść z trybu AutoScan nacisnąć klawisz ( C ).
H. USUWANIE NAPĘDU Z PAMIĘCI PILOTA IMPRESARIO CHRONIS IO
[1]. Nacisnąć przycisk (PROG) pilota Impresario Chronis io aż do zapalenia się kontrolki (2 sek.), po
zwolnieniu przycisku rolety wykonają krótki ruch.
[2]. Wybrać żądany silnik klawiszami (góra/dół) pilota Impresario Chronis io – przewijanie: wszystkie (ALL) ,
potem roleta 1, roleta 2... wszystkie, roleta 1...itd., wybrana roleta wykonuje krótki ruch, ekran wyświetla także
nazwę wybranego silnika (domyślnie nazwą jest Oximo io, Dexxo Pro io …)
[3]. Zatwierdzić wybór naciskając przycisk (my) pilota Impresario Chronis io aż do zapalenia kontrolki (2
sek.).
[4]. Nacisnąć krótko przycisk (PROG) pilota Impresario Chronis io, ekran potwierdza prawidłowe wykonanie
procedury, silnik zostaje usunięty z pamięci programu Impresario Chronis io,
[5]. Aby wyjść z trybu AutoScan nacisnąć klawisz ( C ).
Nieprzestrzeganie zaleceń z niniejszej zwalnia firmę SOMFY z wszelkiej odpowiedzialności i gwarancji. SOMFY nie może przyjąć
odpowiedzialności z tytułu zmian norm i przepisów zaistniałych po opublikowaniu niniejszej instrukcji. Niniejszym SOMFY deklaruje, że
urządzenie (Telis Composio io) spełnia zasadnicze wymagania oraz inne związane dyspozycje dyrektywy 1999/5/CE. Deklaracja
zgodności została udostępniona na stronie internetowej www.somfy.com zakładka CE. Produkt przeznaczony do stosowania w UE,
Szwajcarii oraz Norwegii.
Impresario Chronis io – instrukcja instalacji i programowania, strona 4/4
