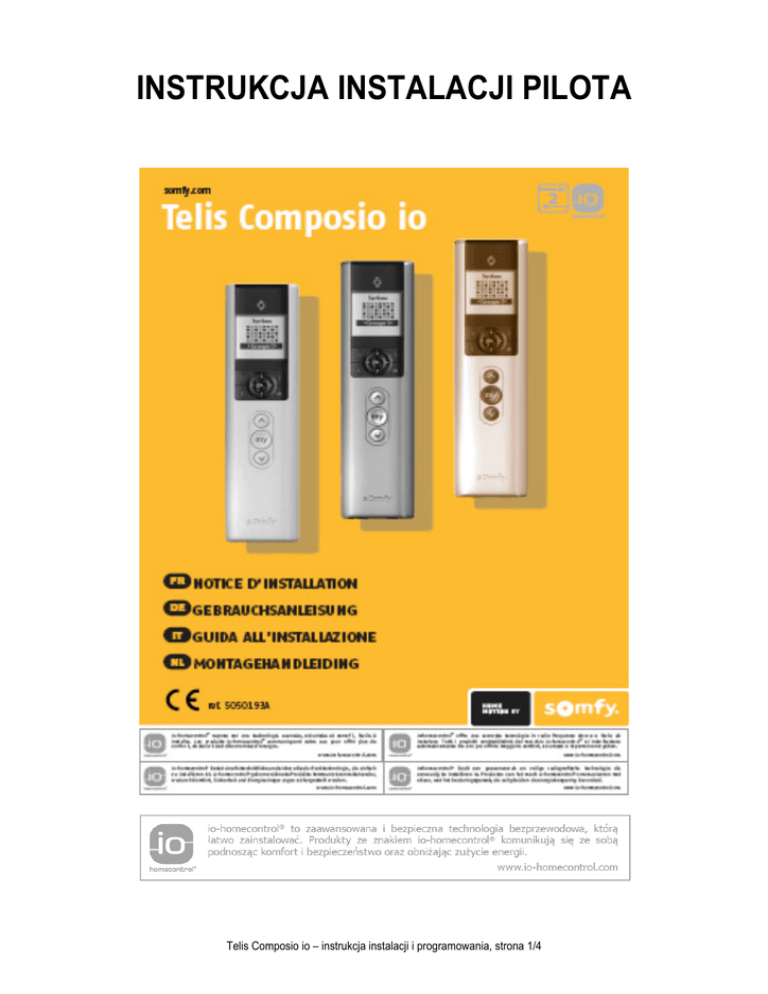

INSTRUKCJA INSTALACJI PILOTA
Telis Composio io – instrukcja instalacji i programowania, strona 1/4
A. PIERWSZE URUCHOMIENIE
Przycisk wyboru ( ~ )
Przyciski nawigacyjne:
- w górę ()
- w lewo ()
- w prawo ()
- w dół ()
Kasowanie albo powrót do poprzedniego punktu menu (C)
Potwierdzenie (ok)
[1]. Włożyć baterie typu AAA (LR03).
[2]. Na ekranie ukazuje się logo Somfy.
[3]. Wybrać języki klawiszami (), zatwierdzić naciskając klawisz (ok).
B. KLUCZ SYSTEMU IO
Czy w instalacji istnieje już pilot zdalnego sterowania io-homecontrol „z kluczem”?
[TAK]. -> przejść do etapu: Zapamiętywanie klucza systemowego C.
[NIE].-> przejść do etapu: Programowanie pilota D.
C. ZAPAMIĘTYWANIE KLUCZA SYSTEMOWEGO IO
[1]. Ustawić istniejący pilot nr 1 w trybie przekazywania klucza:
- w przypadku pilota Somfy, np. Keytis, Telis, Impresario, Composio: naciskać (2 sek.) przycisk (KEY).
- Inny pilot nie firmy Somfy: zapoznać się z instrukcją.
[2]. Nacisnąć krótko przycisk (KEY) pilota Telis Composio io. Zaczekać do końca procedury zapamiętywania
klucza (kilka - kilkanaście sekund), zielona kontrolka i ekran sygnalizują prawidłowe wykonanie procedury.
Telis Composio io – instrukcja instalacji i programowania, strona 2/4
D. PROGRAMOWANIE PILOTA TELIS COMPOSIO IO
(z wcześniej zaprogramowanych sterowników lokalnych (np. z Situo io)
[1]. Nacisnąć przycisk (PROG) pilota lokalnego, np.Situo io aż do wywołania krótkiego ruchu rolety (2 sek.).
[2]. Nacisnąć krótko przycisk (PROG) pilota Telis Composio io, kontrolka Telis Composio io miga i na
ekranie ukazuje się klepsydra, zaczekać do końca programowania (do jednej minuty).
Ciągłe świecenie zielonej kontrolki, ekran i krótki ruch rolety sygnalizują prawidłowe wykonanie programu.
Jeżeli kontrolka miga pomarańczowo, programowanie nie powiodło się, ponowić procedurę.
Uwaga: powtórne wykonanie procedury spowoduje anulowanie programowania rolety w Telis Composio io.
E. TEST
Można testować programowanie bądź wydając polecenie, bądź dzięki menu „Test pairing” (Testowanie
parowania).
[1]. 2 grupy zaprogramowane fabrycznie są dostępne od momentu uruchomienia:
- “Somfy 1“: grupuje wszystkie rolety,
- “Somfy 2“: grupuje wszystkie osłony przeciwsłoneczne (np. markizy).
Wybrać grupę i wydać polecenie.
[2]. Przejść do menu “System > Settings >Test pairing “.
I nacisnąć klawisz (ok), wszystkie urządzenia zaprogramowane w Telis Composio io wykonają krótki ruch.
AUTOSCAN
Funkcja ta umożliwia bądź wybór silnika zaprogramowanego w pilocie Telis Composio io w celu
programowania sterowania lokalnego (skan wewnętrzny F), bądź wyszukanie nowego silnika, nieznanego dla
pilota Telis Composio io (skan zewnętrzny G).
Telis Composio io – instrukcja instalacji i programowania, strona 3/4
F. PROGRAMOWANIE NADAJNIKÓW LOKALNYCH (np. SITUO IO)
do napaędów zaprogramowanych wcześniej z Telisem Composio IO
[1]. Nacisnąć przycisk (PROG) pilota Telis Composio io aż zapali się kontrolka (2 sek.), po zwolnieniu
przycisku rolety wykonają krótki ruch (skan wewnętrzny)
[2]. Wybrać żądany napęd klawiszami (góra/dół) pilota Telis Composio io (przewijanie: wszystkie, potem
napęd 1, napęd 2... wszystkie, napęd 1...itd.), wybrana roleta wykonuje krótki ruch, ekran wyświetla także
nazwę wybranego silnika (domyślnie nazwą jest nazwa produktu, np. Oximo io, Dexxo Pro io …)
[3]. Zatwierdzić wybór naciskając przycisk (my) pilota Telis Composio io aż do krótkiego ruchu rolety (2 sek.).
[4]. Nacisnąć krótko przycisk (PROG) nowego nadajnika Situo io: krótki ruch rolety potwierdza, że nadajnik io
zostaje zapamiętany przez silnik. Naciśnięcie klawisza góra lub dół powraca na listę znalezionych napędów –
można przejść do następnego.
[5]. Aby wyjść z trybu AutoScan nacisnąć klawisz ( C ).
G. PROGRAMOWANIE NOWEGO NAPĘDU DO TELIS COMPOSIO IO (skan zewnętrzny)
[1]. Nacisnąć przyciski (góra) i (dół) pilota Telis Composio io, pilot rozpocznie wyszukiwanie urządzeń
io-homecontrol znajdujących się w domu (posiadających ten sam klucz systemowy co Telis Composio io) albo
nie zaprogramowanych wcześniej do współpracy z pilotem lokalnym i nieznane dla Telis Composio io.
Wykryte urządzenia potwierdzają wykonując krótki ruch góra/dół.
[2]. Wybrać żądane urządzenie z listy operując klawiszami (góra/dół) pilota Telis Composio io (najpierw
wszystkie (ALL) , potem roleta 1, roleta 2... wszystkie, roleta 1...itd.), wybrana roleta wykonuje krótki ruch,
ekran wyświetla także nazwę wybranego silnika (domyślnie nazwą jest Oximo io, Dexxo Pro io …).
[3]. Zatwierdzić wybór naciskając przycisk (my) pilota Telis Composio io aż do krótkiego ruchu rolety (2 sek.).
[4]. Nacisnąć krótko przycisk (PROG) pilota Telis Composio io: krótki ruch rolety, silnik zostaje zapamiętany.
[5]. Aby wyjść z trybu AutoScan nacisnąć klawisz ( C ).
H. USUWANIE NAPĘDU Z PAMIĘCI PILOTA TELIS COMPOSIO IO
[1]. Nacisnąć przycisk (PROG) pilota Telis Composio io aż do zapalenia się kontrolki (2 sek.), po zwolnieniu
przycisku rolety wykonają krótki ruch.
[2]. Wybrać żądany silnik klawiszami (o ) pilota Telis Composio io (najpierw wybranie wszystkich rolet, potem
rolety 1, rolety 2... wszystkich rolet, rolety 1...), wybrana roleta wykonuje krótki ruch, ekran wyświetla także
nazwę wybranego silnika (domyślnie nazwą jest Oximo io, Dexxo Pro io …).
[3]. Zatwierdzić wybór naciskając przycisk (e) pilota Telis Composio io dopóki na ekranie nie ukaże się
klepsydra (2 sek.).
[4]. Nacisnąć krótko przycisk (PROG) pilota Telis Composio io, ekran potwierdza prawidłowe wykonanie
procedury, silnik zostaje usunięty z pamięci programu Telis Composio io,
[5]. Aby wyjść z trybu AutoScan nacisnąć klawisz ( C ).
Nieprzestrzeganie zaleceń z niniejszej zwalnia firmę SOMFY z wszelkiej odpowiedzialności i gwarancji. SOMFY nie może przyjąć
odpowiedzialności z tytułu zmian norm i przepisów zaistniałych po opublikowaniu niniejszej instrukcji. Niniejszym SOMFY deklaruje, że
urządzenie (Telis Composio io) spełnia zasadnicze wymagania oraz inne związane dyspozycje dyrektywy 1999/5/CE. Deklaracja
zgodności została udostępniona na stronie internetowej www.somfy.com zakładka CE. Produkt przeznaczony do stosowania w UE,
Szwajcarii oraz Norwegii.
Telis Composio io – instrukcja instalacji i programowania, strona 4/4
