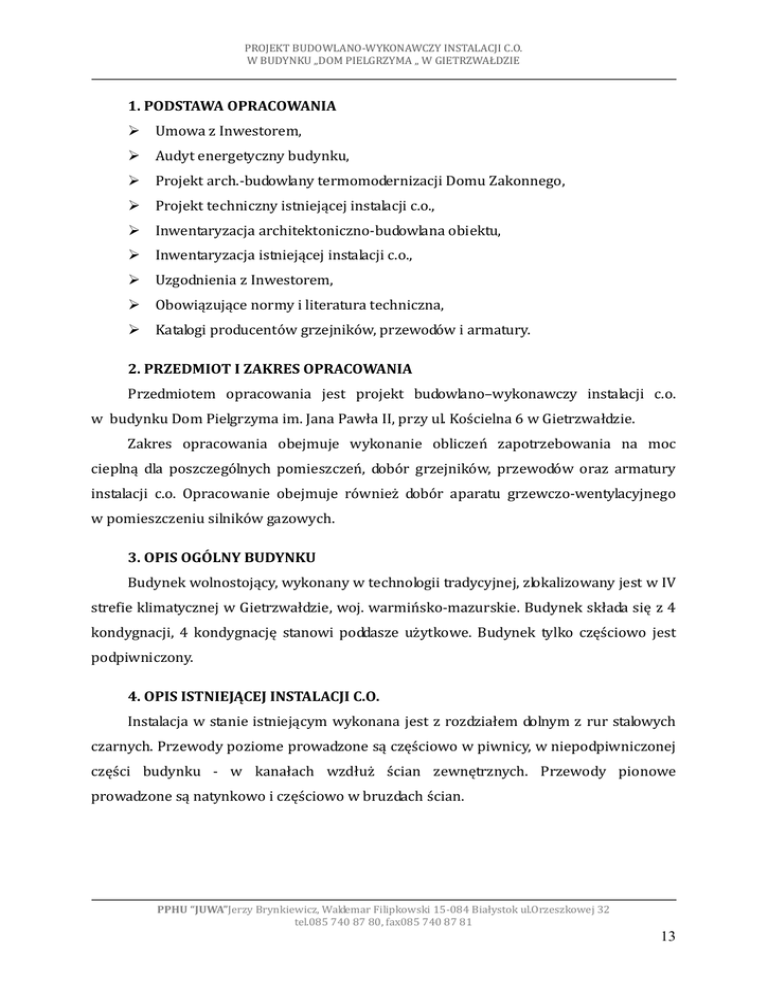

PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
1. PODSTAWA OPRACOWANIA
Umowa z Inwestorem,
Audyt energetyczny budynku,
Projekt arch.-budowlany termomodernizacji Domu Zakonnego,
Projekt techniczny istniejącej instalacji c.o.,
Inwentaryzacja architektoniczno-budowlana obiektu,
Inwentaryzacja istniejącej instalacji c.o.,
Uzgodnienia z Inwestorem,
Obowiązujące normy i literatura techniczna,
Katalogi producentów grzejników, przewodów i armatury.
2. PRZEDMIOT I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest projekt budowlano–wykonawczy instalacji c.o.
w budynku Dom Pielgrzyma im. Jana Pawła II, przy ul. Kościelna 6 w Gietrzwałdzie.
Zakres opracowania obejmuje wykonanie obliczeń zapotrzebowania na moc
cieplną dla poszczególnych pomieszczeń, dobór grzejników, przewodów oraz armatury
instalacji c.o. Opracowanie obejmuje również dobór aparatu grzewczo-wentylacyjnego
w pomieszczeniu silników gazowych.
3. OPIS OGÓLNY BUDYNKU
Budynek wolnostojący, wykonany w technologii tradycyjnej, zlokalizowany jest w IV
strefie klimatycznej w Gietrzwałdzie, woj. warmińsko-mazurskie. Budynek składa się z 4
kondygnacji, 4 kondygnację stanowi poddasze użytkowe. Budynek tylko częściowo jest
podpiwniczony.
4. OPIS ISTNIEJĄCEJ INSTALACJI C.O.
Instalacja w stanie istniejącym wykonana jest z rozdziałem dolnym z rur stalowych
czarnych. Przewody poziome prowadzone są częściowo w piwnicy, w niepodpiwniczonej
części budynku - w kanałach wzdłuż ścian zewnętrznych. Przewody pionowe
prowadzone są natynkowo i częściowo w bruzdach ścian.
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
13
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
5. ŹRÓDŁO CIEPŁA
Źródłem ciepła dla istniejącej instalacji są dwa kotły gazowe, zlokalizowane
w kotłowni w podpiwniczonej części budynku.
Źródłem ciepła dla zaprojektowanej instalacji będą silniki gazowe współpracujące
z istniejącymi kotłami.
6. OPIS PROJEKTOWANEJ INSTALACJI C.O.
Zaprojektowano
instalację
centralnego
ogrzewania
pompową
w
układzie
dwururowym z rozdziałem dolnym, w systemie zamkniętym. Instalację przewidziano
zasilać wodą grzewczą o parametrach 80/60 °C. Obieg wody grzewczej wymuszany
będzie pompą obiegową. Dobór pompy obejmuje projekt źródła ciepła. Instalacja będzie
sterowana poprzez układ automatycznej regulacji umieszczony w kotłowni oraz
sterownik pogodowy, zgodnie z projektem źródła ciepła.
Obliczeniowe zapotrzebowanie na ciepło określono przy pomocy programu KAN
OZC uwzględniając termomodernizację budynku zgodnie z Projektem architektonicznobudowlanym termomodernizacji. Obliczenia hydrauliczne projektowanej instalacji
wykonano w programie KAN c.o.
Obciążenie cieplne budynku: 115,59 kW
Całkowite zapotrzebowanie na ciepło (łącznie z mocą grzewczą aparatu grzewczowentylacyjnego): 126,59 kW
Parametry instalacji c.o. : 80/60 °C
Wymagane ciśnienie dyspozycyjne dla instalacji c.o.: 3,72 m H2O
Całkowita pojemność instalacji c.o.: 889 l
6.1. Przewody
Instalację należy wykonać z rur stalowych w systemie KAN-therm STEEL, tj.
z wysokiej jakości stali o niskiej zawartości węgla, pokrytej cienką warstwą cynku
stanowiącą zabezpieczenie antykorozyjne zewnętrznych powierzchni rur i kształtek.
Rury i złączki w systemie KAN-therm STEEL łączy się w technologii „press”.
Zaprojektowane przewody poziome oraz piony prowadzone są większości po
istniejących trasach instalacji c.o. Przewody poziome w części podpiwniczonej budynku
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
14
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
należy prowadzić pod stropem zgodnie z rys. nr 1, natomiast w części niepodpiwniczonej
budynku przewody poziome należy prowadzić w istniejących kanałach wzdłuż ścian
zewnętrznych.
Przewiduje
się
odkrycie
istniejących
kanałów,
oczyszczenie
z zanieczyszczeń i poddanie ogólnej renowacji.
W celu zapewnienia dostępu do zaworów podpionowych (montowanych
w kanałach) w trakcie eksploatacji instalacji należy wykonać otwory rewizyjne
bezpośrednio nad zaworami o wielkości zapewniającej swobodny dostęp do armatury.
Klapy rewizyjne powinny być odpowiednio wytrzymałe ze względu na ich
usytuowanie.
Zwieńczenia otworów rewizyjnych należy wykonać w sposób komponujący
z pozostałą częścią podłogi.
Rozprowadzenie przewodów należy wykonać zgodnie z częścią graficzną projektu
wykorzystując istniejące przebicia przez przegrody budowlane. W przypadku
konieczności wykonania nowych przebić przewody przez przegrodę budowlaną należy
prowadzić w tulejach ochronnych. W tulei ochronnej nie może znajdować się żadne
połączenie rury. Tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od
średnicy zewnętrznej rury przewodu:
co najmniej o 2 cm przy przejściu przez przegrodę pionową,
co najmniej o 1 cm, przy przejściu przez strop.
Tuleja ochronna powinna być dłuższa niż grubość przegrody pionowej o około 5
cm z każdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyżej
posadzki. Nie dotyczy to tulei ochronnych na rurach przyłączy grzejnikowych (gałązek),
których wylot ze ściany powinien być osłonięty tarczką ochronną.
Przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona
materiałem trwale plastycznym niedziałającym korozyjnie na rurę, umożliwiającym jej
wzdłużne przemieszczanie się i utrudniającym powstanie w niej naprężeń ścinających.
Przewody poziome należy prowadzić ze spadkiem 5 ‰ w kierunku rozdzielaczy.
Gałązki zasilające grzejnik należy prowadzić ze spadkiem 3% (min. 2%) od pionu do
grzejnika, natomiast powrotne ze spadkiem 3% (min.2%) w kierunku od grzejnika do
pionu.
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
15
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
Mocowanie przewodów oraz rozmieszczenie uchwytów mocujących należy
wykonać zgodnie z zaleceniami producenta.
Tabela nr 1. Maksymalny rozstaw podpór rurociągów zalecany przez producenta rur
Średnica rury[mm]
Odległość mocowań [m]
18
1,50
22
2,0
28
2,25
35
2,75
42
3,00
54
3,50
6.2. Izolacja przewodów
Przewody
prowadzone
w
kanałach
c.o.,
w
piwnicy
budynku
oraz
w pomieszczeniach użytkowych w miejscach, w których przewiduje się wykonanie osłon
przewodów ze względów estetycznych (zgodnie z projektem architektonicznym
wykończenia wnętrz) należy izolować termicznie otuliną „Thermaflex” (λ=0,035 W/m∙K)
o minimalnej grubości podanej w tabeli nr 2.
Tabela nr 2. Wymagana grubość izolacji cieplnej
Średnica wewnętrzna rury
Minimalna grubość izolacji
do 22 mm
20 mm
od 20 do 35 mm
30 mm
od 35 do 100 mm
równa średnicy wewnętrznej rury
Przejścia przewodów przez przegrody budowlane w piwnicy należy izolować
termicznie otuliną „Thermaflex” o grubości ½ wymagań podanych w tabeli nr 2.
6.3. Zabezpieczenia antykorozyjne
Rury stalowe w systemie KAN-therm STEEL pokryte są cienką warstwą cynku
stanowiącą zabezpieczenie antykorozyjne zewnętrznych powierzchni rur i kształtek,
wobec tego przewody nie wymagają dodatkowego zabezpieczenia antykorozyjnego.
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
16
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
6.4. Grzejniki
Do pokrycia zapotrzebowania na ciepło poszczególnych pomieszczeń dobrano
grzejniki stalowe płytowe firmy Purmo typu C11/600, C22/600, C22/500, C33/600,
grzejniki higieniczne w pomieszczeniach o podwyższonej wilgotności typu H10 oraz
grzejniki łazienkowe typu Santorini.
Zaprojektowane grzejniki pokazano na rzutach poszczególnych kondygnacji oraz
na rozwinięciu instalacji c.o.
Podczas montażu grzejników należy przestrzegać zaleceń producenta.
6.5. Aparat grzewczo-wentylacyjny
W pomieszczeniu silników gazowych w celu utrzymania minimalnej temperatury
10°C oraz ilości powietrza wentylacyjnego 696 m3/h dobrano aparat grzewczowentylacyjny z nagrzewnicą bimetalową typu Term-0 firmy Juwent o mocy 11,0 kW.
Pojemność wodna aparatu: 1,2 dm3
Spadek ciśnienia na urządzeniu: 1,8 kPa
Aparat
grzewczo-wentylacyjny
należy
zamontować
przestrzegając
zaleceń
producenta.
6.6. Armatura regulacyjna
Zawory termostatyczne
Regulacja temperatury w pomieszczeniach odbywać się będzie za pomocą zaworów
termostatycznych. Dobrano następujące typy zaworów:
typ RA-N-P firmy Danfoss, montowane na gałązkach zasilających dla grzejników
z podłączeniem bocznym. Na gałązkach powrotnych zaprojektowano zawór
odcinający typu RLV-S-P firmy Danfoss,
typ RA-URX firmy Danfoss, montowane na gałązkach powrotnych dla grzejników
z podłączeniem dolnym (grzejniki łazienkowe). Na gałązkach zasilających
zaprojektowano zawór odcinający typu RLV-X B firmy Danfoss.
Nastawy wstępne zaworów termostatycznych pokazano na rys 6a, 6b i 6c.
Zawory podpionowe
W celu utrzymania stałej różnicy ciśnień w pionach niezależnie od ciśnienia
panującego w instalacji dobrano zawory równoważące typu USV-I firmy Danfoss,
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
17
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
montowane na podejściach każdego pionu na przewodzie zasilającym. Nastawy zaworów
podano na rys. 6a, 6b i 6c. Zawór USV-I umożliwia również odcięcie pionu. Na przewodzie
powrotnym na podejściu każdego pionu należy zamontować zawory odcinające.
6.7. Rozdzielacze instalacji c.o.
Rozdzielacze umieszczone są w pomieszczeniu silników gazowych zgodnie z rys. nr
1. Przy rozdzielaczach zaprojektowano zawory odcinające kulowe DN 50. Dobór średnicy
rozdzielaczy i pozostałej armatury obejmuje projekt źródła ciepła.
6.8. Zabezpieczenie instalacji
Instalację
należy
zabezpieczyć
przed
wzrostem
dopuszczalnego
ciśnienia
przeponowym naczyniem wzbiorczym. Naczynie wzbiorcze dobrano w projekcie źródła
ciepła.
6.9. Odpowietrzenie instalacji
Odpowietrzenie instalacji przewidziano poprzez automatyczne odpowietrzniki
usytuowane w najwyższych punktach każdego pionu.
6.10. Odwodnienie instalacji
Do odwodnienia instalacji zastosowano przewody spustowe z rozdzielaczy
z kulowymi zaworami odcinającymi.
7. PRÓBY I BADANIA INSTALACJI C.O.
Po zmontowaniu instalacji c.o. i przed wykonaniem izolacji cieplnej oraz
przykryciem kanałów należy wykonać badanie szczelności instalacji. Próbę szczelności
instalacji należy przeprowadzić zgodnie z Wymaganiami technicznymi COBRTI INSTAL
zeszyt 6.
Badanie szczelności należy przeprowadzić wodą. Jakość wody w instalacji c.o.
powinna odpowiadać wymaganiom PN –93/C-04607.
Przed przystąpieniem do badania szczelności, instalacja powinna być skutecznie
wypłukana wodą. Czynność tą należy wykonywać przy dodatniej temperaturze
zewnętrznej, a budynek w którym jest instalacja nie może być przemarznięty. Podczas
płukania wszystkie zawory przelotowe, przewodowe i grzejnikowe powinny być
całkowicie otwarte, natomiast zawory obejściowe całkowicie zamknięte. Należy od
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
18
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
instalacji odłączyć naczynie wzbiorcze, zaślepić rurę wzbiorczą i inne rury
zabezpieczające.
Przed napełnieniem wodą instalacji wyposażanej w odpowietrzniki automatyczne
nie należy wkręcać kompletnych automatycznych odpowietrzników, lecz jedynie ich
zawory stopowe. Do chwili skutecznego wypłukania instalacja taka powinna być
odpowietrzana poprzez ręczne otwieranie zaworów stopowych. Zaleca się połączenie z
elementem
otwierającym
zawór
stopowy
węża
elastycznego,
umożliwiającego
odprowadzenie wody płuczącej do przenośnego zbiornika lub kanalizacji. Dopiero po
skutecznym wypłukaniu instalacji w zawór stopowy należy wkręcić automatyczny
odpowietrznik.
Po napełnieniu instalacji wodą zimną i po dokładnym jej odpowietrzeniu należy
przy ciśnieniu statycznym słupa wody dokonać starannego przeglądu instalacji w celu
sprawdzenia, czy nie występują przecieki wody lub roszenie.
Zabrania się podczas badania podnoszenia ciśnienia ponad wartość ciśnienia
próbnego. Podczas badania instalacja powinna być odłączona od źródła ciepła lub źródło
ciepła powinno być skutecznie zabezpieczone przed uruchomieniem.
Po przeprowadzeniu próby szczelności na zimno należy przeprowadzić kolejną
próbę instalacji na gorąco wraz z regulacją.
8. UWAGI KOŃCOWE
Całość robót wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru
instalacji grzewczych” COBRTI INSTAL. Podczas robót należy przestrzegać przepisów BHP.
W trakcie montażu i eksploatacji instalacji należy bezwzględnie przestrzegać
wytycznych producentów i stosować się do obowiązujących przepisów.
Instalacja powinna być szczelna, a woda w instalacji musi spełniać wymagania
normy PN-93/C-04607.
W instalacji należy dokonywać okresowych przeglądów i kontroli.
Wszystkie
czynności
przy
urządzeniach
powinni
wykonać
uprawnieni
i przeszkoleni pracownicy.
Opracowanie:
mgr inż. Waldemar Filipkowski
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
19
PROJEKT BUDOWLANO-WYKONAWCZY INSTALACJI C.O.
W BUDYNKU „DOM PIELGRZYMA „ W GIETRZWAŁDZIE
PPHU “JUWA”Jerzy Brynkiewicz, Waldemar Filipkowski 15-084 Białystok ul.Orzeszkowej 32
tel.085 740 87 80, fax085 740 87 81
20
