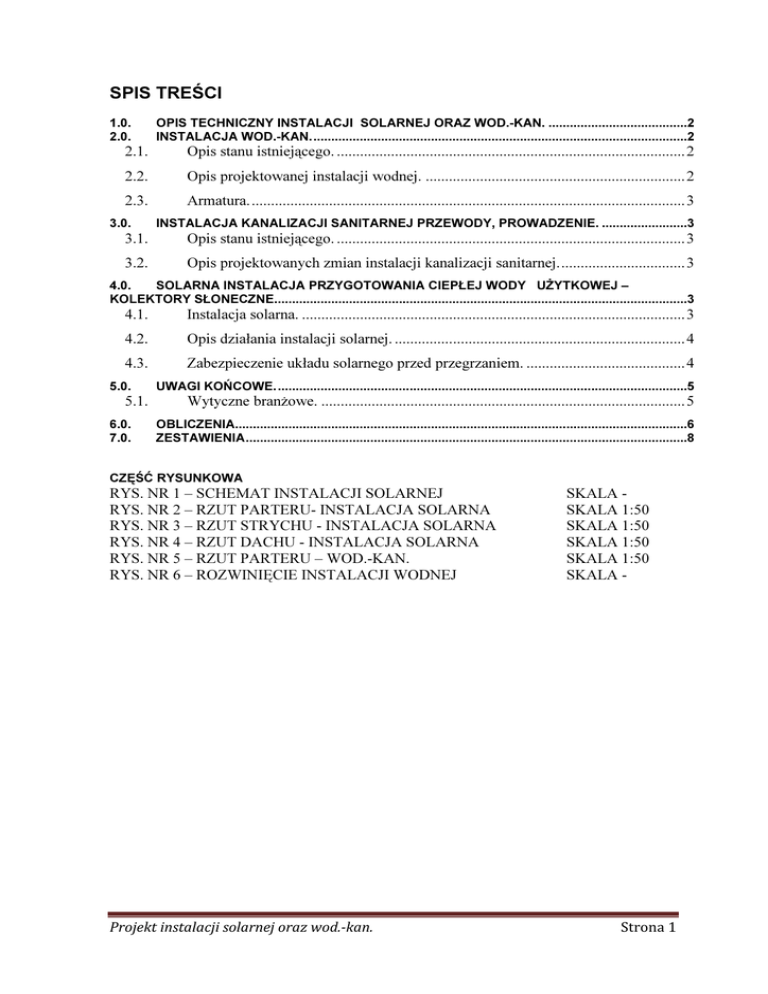

SPIS TREŚCI
1.0.
2.0.
OPIS TECHNICZNY INSTALACJI SOLARNEJ ORAZ WOD.-KAN. .......................................2
INSTALACJA WOD.-KAN. .........................................................................................................2
2.1.
Opis stanu istniejącego. .......................................................................................... 2
2.2.
Opis projektowanej instalacji wodnej. ................................................................... 2
2.3.
Armatura. ................................................................................................................ 3
3.0.
INSTALACJA KANALIZACJI SANITARNEJ PRZEWODY, PROWADZENIE. ........................3
3.1.
Opis stanu istniejącego. .......................................................................................... 3
3.2.
Opis projektowanych zmian instalacji kanalizacji sanitarnej. ................................ 3
4.0.
SOLARNA INSTALACJA PRZYGOTOWANIA CIEPŁEJ WODY UŻYTKOWEJ –
KOLEKTORY SŁONECZNE....................................................................................................................3
4.1.
Instalacja solarna. ................................................................................................... 3
4.2.
Opis działania instalacji solarnej. ........................................................................... 4
4.3.
Zabezpieczenie układu solarnego przed przegrzaniem. ......................................... 4
5.0.
5.1.
6.0.
7.0.
UWAGI KOŃCOWE. ...................................................................................................................5
Wytyczne branżowe. .............................................................................................. 5
OBLICZENIA...............................................................................................................................6
ZESTAWIENIA ............................................................................................................................8
CZĘŚĆ RYSUNKOWA
RYS. NR 1 – SCHEMAT INSTALACJI SOLARNEJ
RYS. NR 2 – RZUT PARTERU- INSTALACJA SOLARNA
RYS. NR 3 – RZUT STRYCHU - INSTALACJA SOLARNA
RYS. NR 4 – RZUT DACHU - INSTALACJA SOLARNA
RYS. NR 5 – RZUT PARTERU – WOD.-KAN.
RYS. NR 6 – ROZWINIĘCIE INSTALACJI WODNEJ
Projekt instalacji solarnej oraz wod.-kan.
SKALA SKALA 1:50
SKALA 1:50
SKALA 1:50
SKALA 1:50
SKALA -
Strona 1
1.0. OPIS TECHNICZNY INSTALACJI SOLARNEJ ORAZ WOD.KAN.
do projektu budowlanego instalacji solarnej oraz wod.-kan. w Ekologicznym
Centrum Edukacji i Rekreacji w Nadarzycach dz. nr 77 i 76/1.
Podstawa projektu to:
• zlecenie na wykonanie projektów,
• podkład architektoniczno - budowlany,
• uzgodnienia międzybranżowe,
• obowiązujące normy i przepisy.
Zakres opracowania:
• projekt instalacji solarnej,
• projekt instalacji wod.-kan.,
Uwaga: Zakres opracowania nie obejmuje oceny sposobu zabezpieczenia istniejącej
kotłowni na paliwo stałe. Zaleca się zweryfikowanie układu zabezpieczenia kotłowni
(pojemność naczynia przelewowego, średnice rury bezpieczeństwa itp.) podczas
wykonywania prac związanych z niniejszym opracowaniem.
2.0. INSTALACJA WOD.-KAN.
2.1.
Opis stanu istniejącego.
Budowa Centrum Edukacji i Rekreacji w Nadarzycach planowana jest w
istniejącym budynku po szkole podstawowej. W budynku mieści się obecnie świetlica
wiejska. Węzły sanitarne damski i męski mieszczą się na parterze. W części męskiej
zamontowano: jeden prysznic, dwie toalety, trzy pisuary oraz dmie umywalki. W
części damskiej zamontowano: jeden prysznic, trzy toalety i dwie umywalki. W kuchni
zamontowano dwa zlewozmywaki. Ciepła woda użytkowa przygotowywana jest w
elektrycznym podgrzewaczu umiejscowionym w damskiej toalecie. Zimna woda
dostarczana jest z istniejącego przyłącza wody, licznik wody zlokalizowano na
zewnątrz budynku w komorze podziemnej. Główny zawór znajduje się w męskiej
toalecie. W budynku występuje kotłownia na paliwo stałe.
2.2. Opis projektowanej instalacji wodnej.
Zasilanie instalacji wody zimnej wykonać z istniejącego przyłącza. W komorze
licznika wody zamontować zawór antyskażeniowy. Zawór główny zamontować
bezpośrednio na wejściu przyłącza w szafce ściennej. Przygotowanie ciepłej wody
użytkowej odbywać się będzie w dwóch zasobnikach o pojemności 800 litrów każdy.
Ciepła woda podgrzewana będzie za pomocą kolektorów słonecznych i z istniejącej
kotłowni na paliwo stałe. Istniejące przewody wodne należy zdemontować. Wyjątek
stanowią rury miedziane zasilające zlewozmywaki w kuchni (pozostawić przewody w
kuchni).
Instalacja wodna –przewody, prowadzenie, próby ciśnieniowe, izolacja.
Dla potrzeb sanitarnych zaprojektowano instalację wody zimnej, ciepłej i cyrkulacji z
rur wielowarstwowych AL-PEX standardu UPONOR łączonych za pomocą złączek
zaprasowywanych. Rury łączące zasobniki c.w.u. wykonać z miedzi zgodnie ze
schematem. Przewody poziome prowadzić w bruzdach ściennych i pod stropem
parteru. Podejścia pod przybory wykonać w bruzdach ściennych. Przewody wody
zimnej zabezpieczyć izolacją z PE gr. 6 mm, wody ciepłej i cyrkulacji grubość izolacji
Projekt instalacji solarnej oraz wod.-kan.
Strona 2
25mm. Przewody prowadzone w bruzdach ściennych zaizolować otuliną PE w
płaszczu z folii. Przejścia przez przegrody budowlane wykonać w tulejach
ochronnych i wypełnić masą plastyczną. Instalację po wykonaniu należy
zdezynfekować, a następnie wypłukać wodą pitną aż do wypływu nie
zanieczyszczonej wody. Po montażu przewodów i ich wypłukaniu należy napełnić je
wodą i wykonać próbę szczelności ciśnieniem równym 1,5xrobocze. Przyjęto
wykonanie próby ciśnieniowej ciśnieniem nie mniejszym niż 0,9MPa i nie większym
niż 1,0MPa odłączając urządzenia, które mogą podlegać zniszczeniu w wyniku
przeprowadzanej próby. Przed próbą przewody powinny być napełnione wodą przez
minimum 24h, odpowietrzone i nie powinny wykazywać spadku ciśnienia (wycieki
wody lub roszenie). Podniesienie ciśnienia do ciśnienia próbnego powinno pozwolić
na utrzymanie przez okres 1/2 h stałego ciśnienia próbnego. Następnie należy
przystąpić do próbnego rozruchu na gorąco.
Materiały użyte dla potrzeb ciepłej wody powinny zapewnić spełnienie wymagań
eksploatacyjnych w założonym czasie eksploatacji dla temperatury przegrzewu
wynoszącej 70°C. Zgodnie z przepisami instalacja ciepłej wody powinna być
poddawana przegrzewom temperaturą minimalną 70°C. Należy spełnić wymagania
w ten sposób, aby zapewnić bezpieczne użytkowanie tej instalacji.
2.3. Armatura.
Jako armaturę odcinającą przewidziano zawory kulowe. Zakłada się wymianę
wszystkich baterii oraz urządzeń sanitarnych. Na umywalkach zastosować baterie
stojące odcinane za pomocą zaworków z filtrami, pisuar zaopatrzyć w zawór
spłukujący.
3.0.
INSTALACJA KANALIZACJI SANITARNEJ PRZEWODY,
PROWADZENIE.
3.1.
Opis stanu istniejącego.
Istniejąca instalacja kanalizacyjna wykonana jest z przewodów
kanalizacyjnych z PVC. Ścieki są odprowadzane do istniejącego zbiornika
bezodpływowego. Stan instalacji jest zadowalający i nie wymaga remontu.
3.2.
Opis projektowanych zmian instalacji kanalizacji sanitarnej.
Istniejące węzły sanitarne zostały przeprojektowane. Bez zmian pozostaną
podejścia pod trzy toalety oraz trzy umywalki. Istniejące oraz projektowane prysznice
wyposażyć w brodziki z tworzywa o wymiarach 900x900mm. Wszystkie istniejące
urządzenia oraz kratki odpływowe zastąpić nowymi. Dodatkowo projektuje się wpust
w pomieszczeniu zasobników ciepłej wody. Odpływ prowadzić w posadzce i włączyć
w istniejącą kanalizację sanitarną.
4.0.
SOLARNA INSTALACJA PRZYGOTOWANIA CIEPŁEJ WODY
UŻYTKOWEJ – KOLEKTORY SŁONECZNE.
4.1.
Instalacja solarna.
W celu obniżenia kosztów przygotowania ciepłej wody użytkowej projektuje się
zastosowanie instalacji solarnej firmy ARISTON składającej się z ośmiu płaskich
kolektorów słonecznych o powierzchni 2,5m2 każdy. Powierzchnia absorbera
Projekt instalacji solarnej oraz wod.-kan.
Strona 3
pojedynczej płyty wynosi 2,23m2. Kolektory będą przekazywać ciepło do zestawu
dwóch zasobników ciepłej wody o pojemności 800 litrów każdy. Zasobniki podłączyć
do instalacji wody szeregowo. Kolektory „wpięto” do wężownicy w zasobniku
wstępnym. Instalację solarną wykonać z rur miedzianych łączonych za pomocą
lutowania na twardo. Rury zaizolować otuliną z wełny mineralnej typu FLEXOROCK
firmy ROCWOOL o grubości 25mm. Instalację solarną wyposażyć w firmową grupę
pompową wyposażoną w pompę obiegową 25-65, manometr, termometry, regulator
przepływu, zawór bezpieczeństwa, zawory odcinające, separator powietrza. Układ
sterowany jest za pomocą regulatora – centralki ELIOS 25. Centralka posiada
możliwość wyboru 20 schematów instalacji.
4.2.
Opis działania instalacji solarnej.
Przygotowanie ciepłej wody użytkowej odbywa się w zasobnikach
połączonych szeregowo. Zasobnik wstępny podłączono do ośmiu kolektorów
płytowych. W zasobniku wstępnym następuje podgrzanie wody za pomocą
kolektorów słonecznych. Automatyka ELIOS 25 śledzi temperaturę kolektora
słonecznego, temperaturę wody w zasobniku wstępnym oraz wtórnym. W przypadku
gdy temperatura wody w zasobniku jest niższa od temperatury kolektora na dachu
centralka uruchamia pompę solarną i następuje podgrzew wody. Jeśli temperatura w
zasobniku wtórnym spadnie automatyka uruchomi pompę do przeładowania
zasobników (nastąpi wyrównanie temperatur w obu zasobnikach). W układzie
podgrzewu wody zastosowano zawór trójdrogowy termostatyczny, który zabezpiecza
punkty poboru wody przed wysoką temperaturą. Zawór należy wyregulować na
temperaturę wypływu 55 0C. W układzie podgrzewu zastosowano również pompkę
cyrkulacyjną. Układ solarny należy zabezpieczyć naczyniem schładzającym oraz
przeponowym. Układ solarny napełnić środkiem typu TYFOCOR odpornym na niskie
oraz wysokie temperatury. Zasobnik wtórny wyposażyć w grzałkę elektryczną
trójfazową o mocy 6kW firmy GALMET z wbudowanym termostatem. Przewidziano
również możliwość wspomagania przygotowania ciepłej wody z istniejącego kotła na
paliwo stałe. Zasobniki ciepłej wody użytkowej zabezpieczono zaworem
bezpieczeństwa oraz naczyniem przeponowym.
4.3.
Zabezpieczenie układu solarnego przed przegrzaniem.
Z uwagi na sezonowość wykorzystania ciepłej wody w obiekcie układ
przygotowania ciepłej wody należy zabezpieczyć przed przegrzaniem. W tym celu
zastosowano automatykę solarną umożliwiającą oddawanie ciepła przez płyty
kolektorów w nocy. Dodatkowo zdecydowano się wykorzystać istniejącą instalację
c.o. do zrzucania nadmiaru ciepła. Projektowany sterownik ELIOS 25 należy podpiąć
pod pompę podłączoną do wężownicy zasobnika wtórnego. Pompę ładująca
zasobnik należy również podpiąć pod układ sterowania kotła lub inny umożliwiający
włączanie pompy podczas grzania wody z kotła. Oba układy sterowania pompą
ładującą (solarny i kotłowy) należy skutecznie rozdzielić aby zapobiec równoczesną
ich pracę.
Projekt instalacji solarnej oraz wod.-kan.
Strona 4
5.0. UWAGI KOŃCOWE.
Podczas prac należy zwrócić szczególną uwagę na przepisy bhp i p.poż.
Zastosowane materiały i urządzenia powinny mieć aktualne dopuszczenia, atesty i
certyfikaty do stosowania w budownictwie.
Całość robót należy wykonać zgodnie z:
• „Warunkami technicznymi wykonania i odbioru instalacji wodociągowych”
Zeszyt 7 wydanych przez COBRTI INSTAL, Warszawa, wrzesień 2003r.,
• „Warunkami technicznymi wykonania i odbioru instalacji kanalizacyjnych
”Zeszyt 12 wydanych przez COBRTI INSTAL, Warszawa, wrzesień 2006r.,
• Warunkami technicznymi i odbioru robót budowlano-montażowych cz. II –
„Instalacje sanitarne i przemysłowe”
• obowiązującymi normami i przepisami BHP i PPOŻ.
• wytycznymi montażowymi producentów zastosowanych urządzeń.
• Zastosowane materiały i urządzenia powinny mieć aktualne dopuszczenia,
atesty i certyfikaty do stosowania w budownictwie.
• Projektowane urządzenia można zamienić na równoważne innych
producentów po uzyskaniu zgody projektanta.
5.1.
Wytyczne branżowe.
W ramach prac montażowych:
Branża budowlana:
- wykonanie bruzd związane z montażem instalacji wewnętrznej, oraz ich
zamurowanie,
- wykonać cokoły pod zasobniki
Branża elektryczna:
- wykonać automatykę z zastosowaniem projektowanych regulatorów
i czujników.
- doprowadzić zasilanie do grzałki elektrycznej, pomp i regulatorów.
Opracował:
mgr inż. Zbigniew Świerczyna
Projekt instalacji solarnej oraz wod.-kan.
Strona 5
6.0. OBLICZENIA
Przepływy obliczeniowe wody zimnej i ciepłej
Nazwa przyboru
Ilość przyborów
Normat. wypływ
3
Woda
Woda
zimna
ciepła
∑ qndm3/s ∑ qn dm3/s
szt.
dm /s
umywalka
3
0,07
0,21
0,21
zlew
2
0,07
0,14
0,14
natrysk
4
0,15
0,60
0,60
miska ustępowa
4
0,
0,52
-
pisuar
1
0,30
1,30
-
1,77
0,95
RAZEM
Przepływ obliczeniowy:
q = 0.698 ( ∑qn )0,5 -0,12 (wzór z normy dla hoteli)
q = 0.698 (1,77+0,95)0,5 -0,12 = 1,03 dm3/s
Zapotrzebowanie wody
Założono że centrum będzie obsługiwać maksymalnie 60 osób/doba.
Zapotrzebowanie wody
- ilość osób kąpiących się pod natryskiem
40 osób
- zapotrzebowanie wody dla myjących się pod natryskiem
90 dm3/d
- ilość osób myjących się nad umywalką
20 osób
- zapotrzebowanie wody dla myjących nad umywalką
30 dm3/d
Zapotrzebowanie wody
Q= (40 x90) + (20 x 30) = 3600 + 600 = 4200 dm3/d = 4,2 m3/d
Zapotrzebowanie ciepłej wody użytkowej:
- ilość osób kąpiących się pod natryskiem
40 osób
-zużycie c.w.u. przez kąpiącego się pod natryskiem
22 kg
- ilość osób myjących się nad umywalką
20 osób
-zużycie c.w.u. przez myjącego się nad umywalką
6 kg
Projekt instalacji c.o., wod.-kan., wentylacji, dolnego źródła, kotłowni
Strona 6
Gmax= 40x22 + 20x6 = 880 + 60=940 dm3
Średni czas kąpieli pod natryskiem ok.8 min
Zużycie ciepłej wody w ilości ok. 1,0 m3 w czasie ok. 1,5 godziny
Na podstawie powyższych obliczeń dobrano dwa zasobniki ciepłej wody o łącznej
pojemności 1600 litrów.
Projekt instalacji c.o., wod.-kan., wentylacji, dolnego źródła, kotłowni
Strona 7
7.0. ZESTAWIENIA
ZESTAWIENIE ELEMENTÓW UKŁADU SOLARNEGO
LP
OPIS ELEMENTU
1
2
3
Płytowy kolektor słoneczny typu KAIROS 2,5 XP
Grupa pompowa
Zasobnik wody użytkowej typ CD1 o pojemności 800
litrów pokryty emalią z jedną wężownicą
Naczynie schładzające solarne 12 l
Naczynie przeponowe REFLEX 80S
Naczynie przeponowe REFLEX D80
Ręczna pompka do uzupełniania czynnika
Filtr z płukaniem wstecznym typ F76S-11/4AA 1 ¼”
Zawór bezpieczeństwa typ SYR 2115 DN:20mm
potw.6bar
Zawór bezpieczeństwa typ SYR1915 DN:20mm
potw.3bar
Zawór trójdrogowy mieszający termostatyczny DN:25
typ ATM
Pompa ładująca zasobnik typu UPS 32-80
Pompa cyrkulacyjna typ UP-20-07N
Pompa przeładowania zasobników typ UPS 15-40 B
Istniejący sterownik kotła
Centralka ELIOS 25
4
5
6
7
8
9
10
11
12
13
14
15
16
ILOŚĆ
PRODUCENT
DYSTRYBUTOR
8 szt.
1 kpl.
2 szt.
ARISTON
ARISTON
ARISTON
1 szt.
1 szt.
1 szt.
1 szt.
1 szt.
1 szt.
REFLEX
REFLEX
REFLEX
HEWALEX
HONEYWELL
BIMS PLUS
1 szt.
BIMS PLUS
1 szt.
AFRISO
1 szt.
1 szt.
1 szt.
1 szt.
1 szt.
GRUNDFOS
GRUNDFOS
GRUNDFOS
Projekt instalacji c.o., wod.-kan., wentylacji, dolnego źródła, kotłowni
ARISTON
Strona 8
