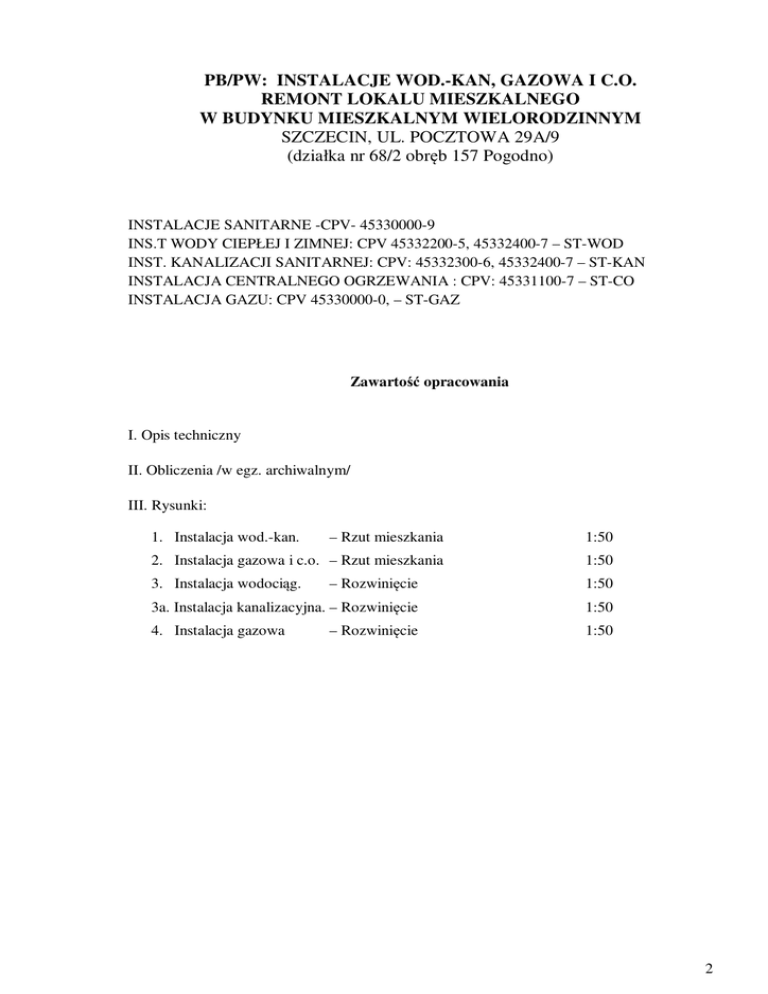

PB/PW: INSTALACJE WOD.-KAN, GAZOWA I C.O.
REMONT LOKALU MIESZKALNEGO
W BUDYNKU MIESZKALNYM WIELORODZINNYM
SZCZECIN, UL. POCZTOWA 29A/9
(działka nr 68/2 obręb 157 Pogodno)
INSTALACJE SANITARNE -CPV- 45330000-9
INS.T WODY CIEPŁEJ I ZIMNEJ: CPV 45332200-5, 45332400-7 – ST-WOD
INST. KANALIZACJI SANITARNEJ: CPV: 45332300-6, 45332400-7 – ST-KAN
INSTALACJA CENTRALNEGO OGRZEWANIA : CPV: 45331100-7 – ST-CO
INSTALACJA GAZU: CPV 45330000-0, – ST-GAZ
Zawartość opracowania
I. Opis techniczny
II. Obliczenia /w egz. archiwalnym/
III. Rysunki:
1. Instalacja wod.-kan.
– Rzut mieszkania
1:50
2. Instalacja gazowa i c.o. – Rzut mieszkania
1:50
3. Instalacja wodociąg.
– Rozwinięcie
1:50
3a. Instalacja kanalizacyjna. – Rozwinięcie
1:50
4. Instalacja gazowa
1:50
– Rozwinięcie
2
PB/PW: INSTALACJE WOD.-KAN, GAZOWA I C.O.
REMONT LOKALU MIESZKALNEGO
W BUDYNKU MIESZKALNYM WIELORODZINNYM
SZCZECIN, UL. POCZTOWA 29A/9
(działka nr 68/2 obręb 157 Pogodno)
1. Podstawa opracowania
– zlecenie Zamawiającego,
– projekt architektoniczno-budowlany remontowanego mieszkania,
– uzgodnienia z zamawiającym,
– uzgodnienia międzybranżowe,
– obowiązujące przepisy i normy,
– DTR przyjętych urządzeń.
2. Zakres opracowania
Opracowanie obejmuje projekt wymiany instalacji wod.-kan. i gazowej wraz z
podgrzewaczem gazowym wody przepływowej oraz przemieszczenie grzejnika łazienkowego
i wymianę grzejnika w kuchni w remontowanym lokalu mieszkalnym budynku
wielorodzinnego. Istniejące przybory sanitarne i podgrzewacz wody wraz z podejściami
należy zdemontować.
3. Opis rozwiązania
3.1. Wyposażenie instalacji wod.-kan.
a) kuchnia
− bateria zlewozmywakowa jednouchwytowa stojąca z perlatorem z uchwytem
metalowym, niklowana, przy podejściach do baterii – zawory z filtrem,
− zlewozmywak dwukomorowy ze stali nierdzewnej wraz z szafką pod
zlewozmywak,
b) łazienka:
− umywalka 60 cm zgodne z serią ceramiki łazienkowej, z półnogą; umywalka
do uzgodnienia z Zamawiającym;
− bateria umywalkowe stojące, jednouchwytowe, z perlatorem o uchwycie
metalowym, niklowanym, przy podejściach do baterii – zawory z filtrem;
baterie do uzgodnienia z Zamawiającym;
− wanna o długości minimum 160 cm, blaszane z uziemieniem, obudowane
płytkami glazurowanymi jak na ścianach z podcięciem na nogi (obudowa
murowana lub styropianowa, w obudowie otwory rewizyjne z drzwiczkami z
tworzywa o wymiarach dopasowanych do wymiarów glazury); wanna do
uzgodnienia z Zamawiającym;
− bateria wannowa naścienna, jednouchwytowe o uchwycie metalowym,
niklowanym; baterie do uzgodnienia z Zamawiającym;
− miska ustępowe kompaktowa, spłuczka z dwudzielnym zaworem spustowym,
umożliwiającym spłukiwanie trzema lub sześcioma litrami wody; miska
ustępowa do uzgodnienia z Zamawiającym;
− podgrzewacz gazowy wody, przepływowy o mocy do 24 kW z elektronicznym
zapłonem i kontrolą płomienia oraz modulacją wydajności palnika do
uzgodnienia z Zamawiającym.
3.2. Instalacja wody zimnej
Przewiduje się podłączenie zaprojektowanych przyborów sanitarnych do istniejącego w
mieszkaniu pionu wody zimnej. Odgałęzienia od pionu wyposażyć w kulowy zawór
odcinający i wodomierz mieszkaniowy.
Wykonać obudowę pionu i wodomierza, zapewnić dostęp do wodomierza przez drzwiczki
3
rewizyjne o wymiarach minimum 15x20cm.
Przewody wody zimnej prowadzić w bruzdach ściennych lub w projektowanych ściankach
GK oraz w obudowach. Podejścia do baterii ściennych wykonać w bruzdach.
Wszystkie podejścia do baterii wyposażyć w zawory odcinające z filtrem.
Przewody zaizolować izolacją z pianki PE o grubości 6 mm.
Za wodomierzami projektuje się wykonanie instalacji wody zimnej z rur AluPEX
dopuszczonych do stosowania w instalacjach zimnej wody pitnej.
Trasy, spadki i średnice przewodów oraz lokalizację poszczególnych elementów instalacji
przedstawiono w części rysunkowej opracowania.
Po wykonaniu instalacji wykonać płukanie instalacji oraz przeprowadzić próbę szczelności
"na zimno” przy ciśnieniu 0,9 MPa i przy parametrach roboczych.
3.3. Instalacja wody ciepłej
Przygotowanie ciepłej wody przewiduje się, jak dotychczas, w gazowym podgrzewaczu
przepływowym zasilanym z instalacji wody zimnej. Na podejściu wody zimnej do
podgrzewacza zamontować zawór odcinający.
Przewody wody ciepłej prowadzić w bruzdach ściennych lub w projektowanych ściankach
GK. Podejścia do baterii ściennych wykonać w bruzdach. Wszystkie podejścia do baterii
wyposażyć w zawory odcinające z filtrem.
Przewody zaizolować izolacją z pianki PE o grubości minimum 13mm z powierzchnią
dostosowaną do warunków prowadzenia (bruzda ścienna, prowadzenie w ściankach GK).
Projektuje się wykonanie instalacji wody ciepłej z rur AluPEX dopuszczonych do
stosowania w instalacjach ciepłej wody pitnej.
Po wykonaniu instalacji, przed izolowaniem przewodów, przeprowadzić próbę
szczelności "na zimno” przy ciśnieniu 0,6 MPa i próbę "na gorąco" przy parametrach
roboczych.
Trasy oraz średnice przewodów pokazano w części graficznej opracowania.
3.4. Instalacja kanalizacyjna
Przewiduje się wymianę istniejącego w mieszkaniu żeliwnego pionu kanalizacyjnego na
pion z rur PVC (wraz z podejściem do wpustu w mieszkaniu powyżej) i podłączenie do niego
zaprojektowanych przyborów sanitarnych.
Projektowana instalacja kanalizacyjna składa się z rur i kształtek PCV w zakresie średnic
Dn 32÷ Dn 110 łączonych na kielich z uszczelką.
W łazienkach montować wannę wyposażoną w syfony czyszczony „od góry” (bez
konieczności rewizji pod wanną).
Włączenie przyborów do pionów i ich prowadzenie (bruzdy lub obudowa) wykonać
zgodnie z rysunkiem instalacji wod.-kan.
Trasy i średnice przewodów oraz lokalizację poszczególnych elementów instalacji
przedstawiono w części rysunkowej opracowania.
3.5. Instalacja c.o.
Mieszkanie posiada ogrzewanie wodne, pompowe, dwururowe z rozdziałem dolnym zasilane
z węzła cieplnego c.o.
W celu dostosowania do nowej aranżacji łazienki projektuje się niewielkie przesunięcie
istniejącego pionu c.o. na wysokości projektowanej łazienki zgodnie z częścią rysunkową
oraz przesunięcie grzejnika w łazience.
W kuchni przewidziano demontaż istniejącego na ścianie grzejnika i montaz nowego pod
oknem zgodnie z rysunkiem.
Zasilanie z istniejącego pionu w łazience i kuchni z rur AluPEX wg. rysunku.
.
3.6. Instalacja gazowa
Projektuje się całkowitą wymianę instalacji gazowej w mieszkaniu.
W związku z wymianą podgrzewacza gazowego projektuje się wyposażenie przewodu
kominowego we wkład ze stali nierdzewnej o średnicy 130 mm zgodnie z częścią rysunkową.
4
Instalację gazową od pionu gazowego w mieszkaniu do gazomierza wykonać z rur i
kształtek stalowych czarnych łączonych za pomocą spawania i na gwint.
Na skrzyżowaniach z innymi przewodami zachować odległość 20 mm, przy prowadzeniu
równoległym zachować odległość 10 cm. Przewody prowadzić pod stropem i po wierzchu
ścian w odległości 2 cm od tynku (nad przewodami wodociągowymi przy bliskości tych
przewodów).
Przejścia przez przegrody budowlane wykonać w tulejach ochronnych.
Gazomierze montować w korytarzu. Podejście pod gazomierz wykonać na tzw. „Wahadło”
zachowując rozstaw króćców 130 mm.
Przed przyborami w mieszkaniu zamontować kurek gazowy kulowy na wysokości min
70 cm nad podłogą.
4. Uwagi dodatkowe
1 Istniejąca instalacja wody ciepłej i zimnej wraz z gazowym podgrzewaczem wody
przewidziana jest do całkowitego demontażu,.
2 Przy realizacji instalacji c.o. należy przewidzieć demontaż przewodów i grzejnika w
łazience, jego ponowny montaż oraz wymianę grzejnika w kuchni z umieszczeniem
pod oknem.
3 Całość prac wykonać zgodnie z obowiązującymi warunkami technicznymi,
przepisami, normami oraz obowiązującymi przepisami BHP i ppoż. pod
bezpośrednim nadzorem osoby posiadającej odpowiednie uprawnienia instalacyjne
budowlane – wykonawcze (kierownika robót instalacyjnych).
4 Wytyczne do planu BIOZ: Szczególne zagrożenie powodują: prace spawalnicze –
z otwartym ogniem oraz prace na wysokości. Prace te prowadzić ze wszystkimi
niezbędnymi środkami ochrony osobistej pracowników; prace na wysokości na
odpowiednich do tego celu rusztowaniach, prace spawalnicze dodatkowo
z zabezpieczeniem przed zaprószeniem ognia i z podręcznymi środkami gaśniczymi.
5 W oparciu o uwagi zawarte w projekcie należy sporządzić plan bezpieczeństwa
i ochrony zdrowia na budowie (BIOZ).
Opracował:
mgr inż. Jerzy Nejranowski
