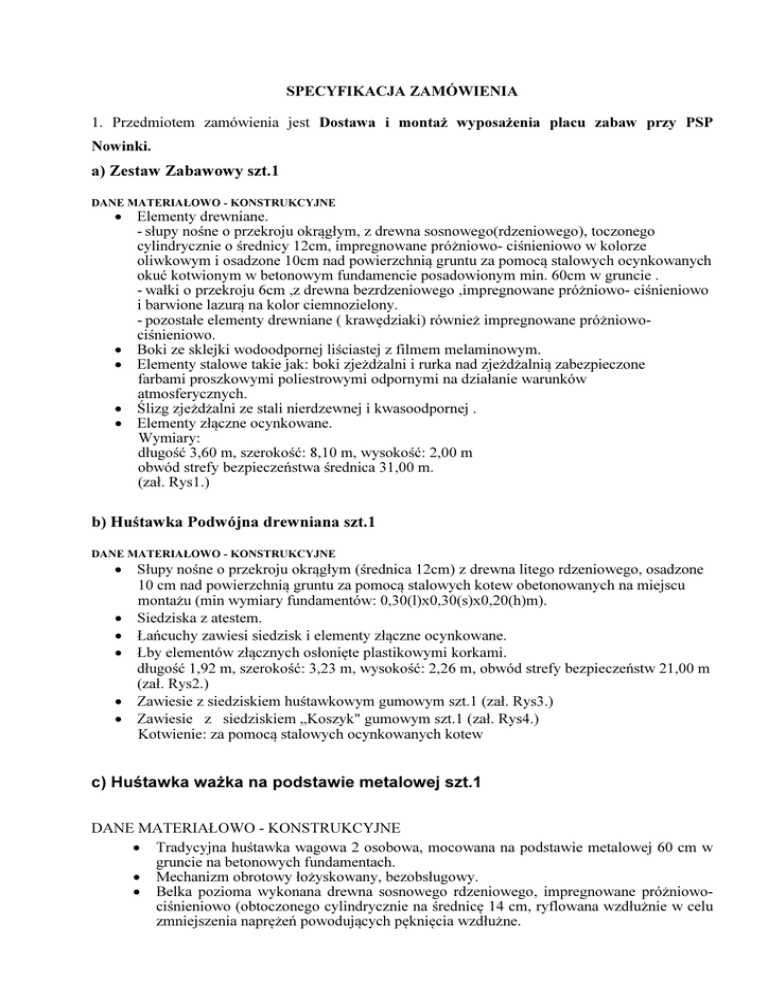

SPECYFIKACJA ZAMÓWIENIA
1. Przedmiotem zamówienia jest Dostawa i montaż wyposażenia placu zabaw przy PSP
Nowinki.
a) Zestaw Zabawowy szt.1
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Elementy drewniane.
- słupy nośne o przekroju okrągłym, z drewna sosnowego(rdzeniowego), toczonego
cylindrycznie o średnicy 12cm, impregnowane próżniowo- ciśnieniowo w kolorze
oliwkowym i osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych
okuć kotwionym w betonowym fundamencie posadowionym min. 60cm w gruncie .
- wałki o przekroju 6cm ,z drewna bezrdzeniowego ,impregnowane próżniowo- ciśnieniowo
i barwione lazurą na kolor ciemnozielony.
- pozostałe elementy drewniane ( krawędziaki) również impregnowane próżniowociśnieniowo.
• Boki ze sklejki wodoodpornej liściastej z filmem melaminowym.
• Elementy stalowe takie jak: boki zjeżdżalni i rurka nad zjeżdżalnią zabezpieczone
farbami proszkowymi poliestrowymi odpornymi na działanie warunków
atmosferycznych.
• Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej .
• Elementy złączne ocynkowane.
Wymiary:
długość 3,60 m, szerokość: 8,10 m, wysokość: 2,00 m
obwód strefy bezpieczeństwa średnica 31,00 m.
(zał. Rys1.)
b) Huśtawka Podwójna drewniana szt.1
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Słupy nośne o przekroju okrągłym (średnica 12cm) z drewna litego rdzeniowego, osadzone
10 cm nad powierzchnią gruntu za pomocą stalowych kotew obetonowanych na miejscu
montażu (min wymiary fundamentów: 0,30(l)x0,30(s)x0,20(h)m).
• Siedziska z atestem.
• Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane.
• Łby elementów złącznych osłonięte plastikowymi korkami.
długość 1,92 m, szerokość: 3,23 m, wysokość: 2,26 m, obwód strefy bezpieczeństw 21,00 m
(zał. Rys2.)
• Zawiesie z siedziskiem huśtawkowym gumowym szt.1 (zał. Rys3.)
• Zawiesie z siedziskiem „Koszyk" gumowym szt.1 (zał. Rys4.)
Kotwienie: za pomocą stalowych ocynkowanych kotew
c) Huśtawka ważka na podstawie metalowej szt.1
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Tradycyjna huśtawka wagowa 2 osobowa, mocowana na podstawie metalowej 60 cm w
gruncie na betonowych fundamentach.
• Mechanizm obrotowy łożyskowany, bezobsługowy.
• Belka pozioma wykonana drewna sosnowego rdzeniowego, impregnowane próżniowociśnieniowo (obtoczonego cylindrycznie na średnicę 14 cm, ryflowana wzdłużnie w celu
zmniejszenia naprężeń powodujących pęknięcia wzdłużne.
•
•
•
•
•
Siedziska huśtawki i stelaż rączek wykonane ze sklejki wodoodpornej liściastej z filmem
melaminowym
Zamocowane na końcach belki gumowe odbojniki amortyzujące.
Podstawa huśtawki wykonana z giętych pospawanych rur, spoiny i krawędzie
załagodzone. Wszystkie elementy metalowe zabezpieczone antykorozyjnie poprzez
malowanie proszkowe.
Elementy złączne ocynkowane.
Poszczególne elementy wyrobu połączone ocynkowanymi elementami złącznymi
osłoniętymi plastikowymi korkami z zaślepkami
długość 3,00 m, szerokość: 0,54 m
obwód strefy bezpieczeństwa 13,5 m
(zał.Rys5.)
d) Karuzela trójramienna szt.1
• Podstawa karuzeli (konstrukcja spawana z rur i prętów), w dolnej części stanowi zbrojenie
betonowego bloczka z betonu minimum B15, posadowionego w gruncie na głębokości 40
cm.
• Do rury podstawy wspawany wał, na którym umieszczone są łożysko kulkowe i 2 łożyska
stożkowe.
• Ruchomy krzyżak karuzeli wykonany z rury Ø108 mm (obudowa łożysk) oraz 4-ech
poziomych rur Ø 89 mm z przyspawanymi płaskownikami do przykręcenia gumowych
siedzisk z atestem oraz z wykonanych z rur Ø 26,9 mm oparć.
• Elementy wykonane ze stali zabezpieczone antykorozyjnie lakierem proszkowym
poliestrowym do warunków zewnętrznych.
• Elementy złączne ocynkowane i osłonięte plastikowymi korkami.
Wykonanie i montaż z zachowaniem norm PN-EN 1176:2009
W cenie należy uwzględnić koszt dostawy i montażu. Montaż nastąpi w miejscowości Nowinki
Gmina Jadów.
2. Zamawiający nie dopuszcza składania ofert częściowych.
3. Zamawiający nie dopuszcza składania ofert wariantowych.
4. Termin wykonania przedmiotu zamówienia – do 15 sierpnia 2014 r.
5. Warunki udziału w postępowaniu – złożenie dokumentów wymienionych w pkt. 6 specyfikacji.
6. Dokumenty, jakie mają dostarczyć wykonawcy:
a) wypełniony druk „Oferta”, stanowiący załącznik nr 1 do niniejszej specyfikacji.
7. Pracownikiem zamawiającego uprawnionym do bezpośredniego kontaktowania się z
wykonawcami jest: Pobudkiewicz Patryk – pokój nr 17, tel. (25) 675 40 44 wew. 47
8. Oferty należy dostarczyć w terminie do dnia 11.07.2014 r. godz.1500.
Oferty powinny być dostarczone faksem na nr (25) 675 43 84, przesyłką pocztową lub osobiście.
9. Sposób obliczania ceny: cenę należy podać w formie ryczałtu, którego definicję określa art. 632
kodeksu cywilnego.
10. Rozliczenia pomiędzy zamawiającym a przyszłym wykonawcą odbywać będą się w złotych
polskich. Dane Gminy Jadów do faktury: Gmina Jadów, ul. Jana Pawła II 17, 05-280 Jadów, Nr
NIP 125-13-34-791.
Płatność dokonana będzie w ciągu 14 dni na podstawie złożonej faktury na konto bankowe
Wykonawcy po stwierdzeniu prawidłowości wykonania zamówienia przez odpowiedzialnego
pracownika UG Jadów.
11. Kryterium wyboru oferty najkorzystniejszej będzie cena – 100%.
12. Z Wykonawcą, który złoży najkorzystniejszą ofertę zostanie podpisana umowa.
13. Postępowanie prowadzone jest na podstawie Zarządzenia nr 7/2009 Wójta Gminy Jadów z dnia
23 stycznia 2009 r. w sprawie wprowadzenia regulaminu udzielania zamówień publicznych o
wartości nieprzekraczającej kwoty wyrażonej w złotych równowartości 14 000 euro
netto.(30 000 tys. po zmianie ustawy).
Jadów, 2 lipca 2014 r.
