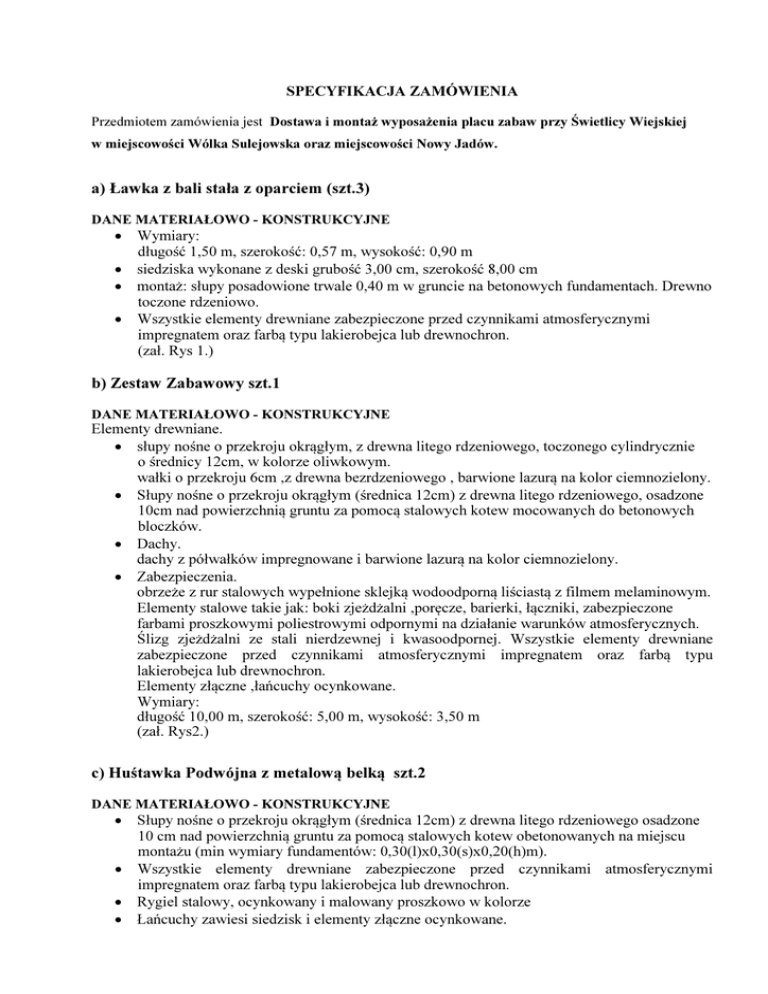

SPECYFIKACJA ZAMÓWIENIA
Przedmiotem zamówienia jest Dostawa i montaż wyposażenia placu zabaw przy Świetlicy Wiejskiej
w miejscowości Wólka Sulejowska oraz miejscowości Nowy Jadów.
a) Ławka z bali stała z oparciem (szt.3)
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Wymiary:
długość 1,50 m, szerokość: 0,57 m, wysokość: 0,90 m
• siedziska wykonane z deski grubość 3,00 cm, szerokość 8,00 cm
• montaż: słupy posadowione trwale 0,40 m w gruncie na betonowych fundamentach. Drewno
toczone rdzeniowo.
• Wszystkie elementy drewniane zabezpieczone przed czynnikami atmosferycznymi
impregnatem oraz farbą typu lakierobejca lub drewnochron.
(zał. Rys 1.)
b) Zestaw Zabawowy szt.1
DANE MATERIAŁOWO - KONSTRUKCYJNE
Elementy drewniane.
• słupy nośne o przekroju okrągłym, z drewna litego rdzeniowego, toczonego cylindrycznie
o średnicy 12cm, w kolorze oliwkowym.
wałki o przekroju 6cm ,z drewna bezrdzeniowego , barwione lazurą na kolor ciemnozielony.
• Słupy nośne o przekroju okrągłym (średnica 12cm) z drewna litego rdzeniowego, osadzone
10cm nad powierzchnią gruntu za pomocą stalowych kotew mocowanych do betonowych
bloczków.
• Dachy.
dachy z półwałków impregnowane i barwione lazurą na kolor ciemnozielony.
• Zabezpieczenia.
obrzeże z rur stalowych wypełnione sklejką wodoodporną liściastą z filmem melaminowym.
Elementy stalowe takie jak: boki zjeżdżalni ,poręcze, barierki, łączniki, zabezpieczone
farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych.
Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy drewniane
zabezpieczone przed czynnikami atmosferycznymi impregnatem oraz farbą typu
lakierobejca lub drewnochron.
Elementy złączne ,łańcuchy ocynkowane.
Wymiary:
długość 10,00 m, szerokość: 5,00 m, wysokość: 3,50 m
(zał. Rys2.)
c) Huśtawka Podwójna z metalową belką szt.2
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Słupy nośne o przekroju okrągłym (średnica 12cm) z drewna litego rdzeniowego osadzone
10 cm nad powierzchnią gruntu za pomocą stalowych kotew obetonowanych na miejscu
montażu (min wymiary fundamentów: 0,30(l)x0,30(s)x0,20(h)m).
• Wszystkie elementy drewniane zabezpieczone przed czynnikami atmosferycznymi
impregnatem oraz farbą typu lakierobejca lub drewnochron.
• Rygiel stalowy, ocynkowany i malowany proszkowo w kolorze
• Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane.
• Łby elementów złącznych osłonięte plastikowymi korkami.
długość 3,00 m, szerokość: 2,00 m, wysokość: 2,10 m,
(zał. Rys3.)
• Zawiesie z siedziskiem huśtawkowym gumowym szt.2 (zał. Rys4.)
• Zawiesie z siedziskiem „Koszyk" gumowym szt.2 (zał. Rys5.)
Kotwienie: za pomocą stalowych ocynkowanych kotew
d) Piaskownica z bali szt.2
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Piaskownica kwadratowa o wymiarach 2,00 m x 2,00 m wysokość 0,30 m
• Wszystkie elementy drewniane zabezpieczone przed czynnikami atmosferycznymi
impregnatem oraz farbą typu lakierobejca lub drewnochron.
• Wykonana z impregnowanych bali o średnicy 12 cm, 4 siedziska wykonane z HDPE.
(zał. Rys6.)
e) Kosz na śmieci (drewno) szt.2
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Konstrukcja kosza wykonana z drewna klejonego. Wszystkie elementy drewniane
zabezpieczone przed czynnikami atmosferycznymi impregnatem oraz farbą typu
lakierobejca lub drewnochron.
• Całość zabezpieczona impregnatem odpornym na warunki atmosferyczne,
• Montaż na gotowych prefabrykatach betonowych.
(zał . Rys7.)
f) Zestaw zabawowy z ślizgiem szt.1
DANE MATERIAŁOWO - KONSTRUKCYJNE
Elementy drewniane.
• słupy nośne o przekroju okrągłym, z drewna litego rdzeniowego, toczonego cylindrycznie o
średnicy 12cm, w kolorze oliwkowym.
wałki o przekroju 6cm ,z drewna bezrdzeniowego , barwione lazurą na kolor ciemnozielony.
• Słupy nośne o przekroju okrągłym (średnica 12cm) z drewna litego rdzeniowego, osadzone
10cm nad powierzchnią gruntu za pomocą stalowych kotew mocowanych do betonowych
bloczków.
• Elementy stalowe takie jak: poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi
poliestrowymi odpornymi na działanie warunków atmosferycznych.
Ślizg zjeżdżalni wykonany z płyty HDPE o grubości 19mm.
Wszystkie elementy drewniane zabezpieczone przed czynnikami atmosferycznymi
impregnatem oraz farbą typu lakierobejca lub drewnochron.
Elementy złączne.
Wymiary:
długość 3,70 m, szerokość: 0,90 m, wysokość: 1,90 m
(zał. Rys8.)
g) Bujak Rower szt.1
DANE MATERIAŁOWO - KONSTRUKCYJNE
• Formatki z polietylenu HDPE (gr. 15mm). Wszystkie krawędzie zaokrąglone, oszlifowane,
bezpieczne w dotyku.
• Sprężyna z pręta 4>20 mm (stal 50CRV4).
•
•
•
•
Fundament z betonu C12/15
Elementy stalowe zabezpieczone antykorozyjnie poprzez nawierzchniowy lakier proszkowy.
Elementy złączne ocynkowane osłonięte plastikowymi korkami.
Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka.
(zał. Rys9.)
Wykonanie i montaż z zachowaniem norm PN-EN 1176:2009
W cenie należy uwzględnić koszt dostawy i montażu. Montaż nastąpi w miejscowościach Wólka
Sulejowska oraz Nowy Jadów.
Wólka Sulejowska urządzenia do montażu:
- ławka z oparciem szt. 2,
- zestaw zabawowy szt.1,
- huśtawka podwójna z belką metalowa szt.1,
- piaskownica z bali szt. 1,
- kosz na śmieci szt.1.
Nowy Jadów urządzenia do montażu:
- ławka z oparciem szt. 1,
- huśtawka podwójna z belką metalowa szt.1,
- piaskownica z bali szt.1,
- kosz na śmieci szt.1.
- zestaw zabawowy z ślizgiem szt.1
- bujak rower szt.1
2. Zamawiający nie dopuszcza składania ofert częściowych.
3. Zamawiający nie dopuszcza składania ofert wariantowych.
4. Termin wykonania przedmiotu zamówienia – do 30 maja 2016 r.
5. Warunki udziału w postępowaniu – złożenie dokumentów wymienionych w pkt. 6 specyfikacji.
6. Dokumenty, jakie mają dostarczyć wykonawcy:
a) wypełniony druk „Oferta”, stanowiący załącznik nr 1 do niniejszej specyfikacji.
7.Pracownikiem
zamawiającego
uprawnionym
do
bezpośredniego
kontaktowania
się
z
wykonawcami jest: Pobudkiewicz Patryk – pokój nr 17, tel. (25) 785 44 17
8. Oferty należy dostarczyć w terminie do dnia 01.03.2015 r. godz.1500.
Oferty powinny być dostarczone na adres mail [email protected]
faksem nr (25) 675 43 84, przesyłką pocztową lub osobiście.
9. Sposób obliczania ceny: cenę należy podać w formie ryczałtu, którego definicję określa art. 632
kodeksu cywilnego.
10. Rozliczenia pomiędzy zamawiającym a przyszłym wykonawcą odbywać będą się w złotych
polskich. Dane Gminy Jadów do faktury: Gmina Jadów, ul. Jana Pawła II 17, 05-280 Jadów, Nr
NIP 125-13-34-791.
Płatność dokonana będzie w ciągu 14 dni na podstawie złożonej faktury na konto bankowe
Wykonawcy po stwierdzeniu prawidłowości wykonania zamówienia przez odpowiedzialnego
pracownika UG Jadów.
11. Kryterium wyboru oferty najkorzystniejszej będzie cena – 100%.
12. Z Wykonawcą, który złoży najkorzystniejszą ofertę zostanie podpisana umowa.
13. Postępowanie prowadzone jest na podstawie Zarządzenia nr 2/2015 Wójta Gminy Jadów z dnia
8 stycznia 2015 r. w sprawie wprowadzenia regulaminu udzielania zamówień publicznych o
wartości nieprzekraczającej kwoty wyrażonej w złotych równowartości 30 000 euro netto.
Jadów, 23 luty 2016 r.
