OPIS TECHNICZY URZĄDZEŃ 1. Zestaw

OPIS TECHNICZY URZĄDZEŃ

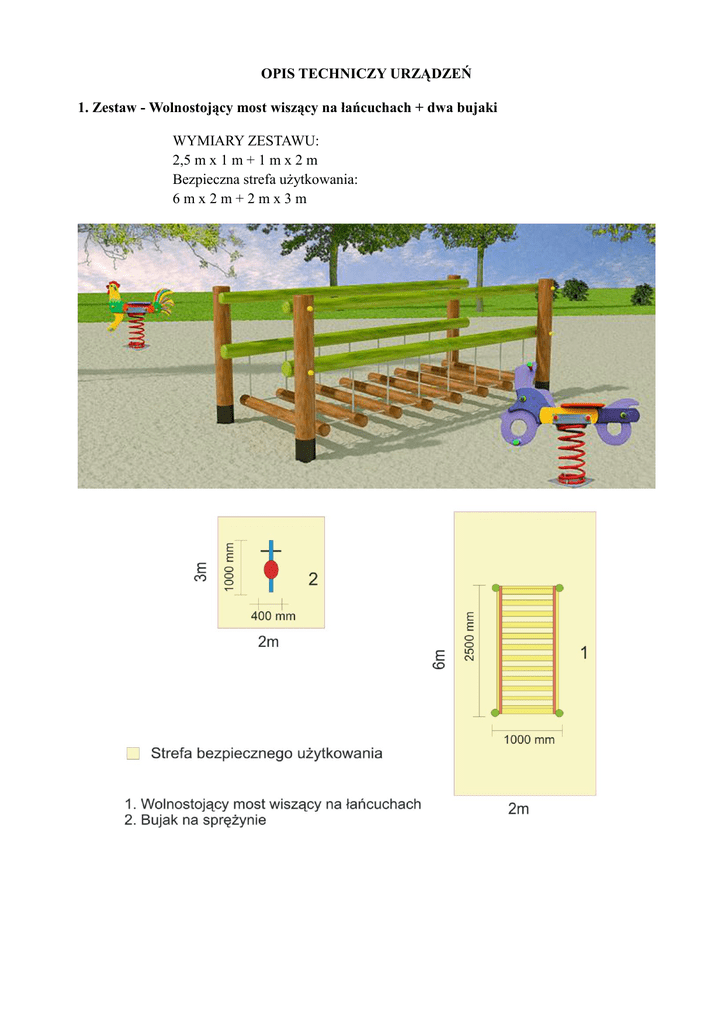

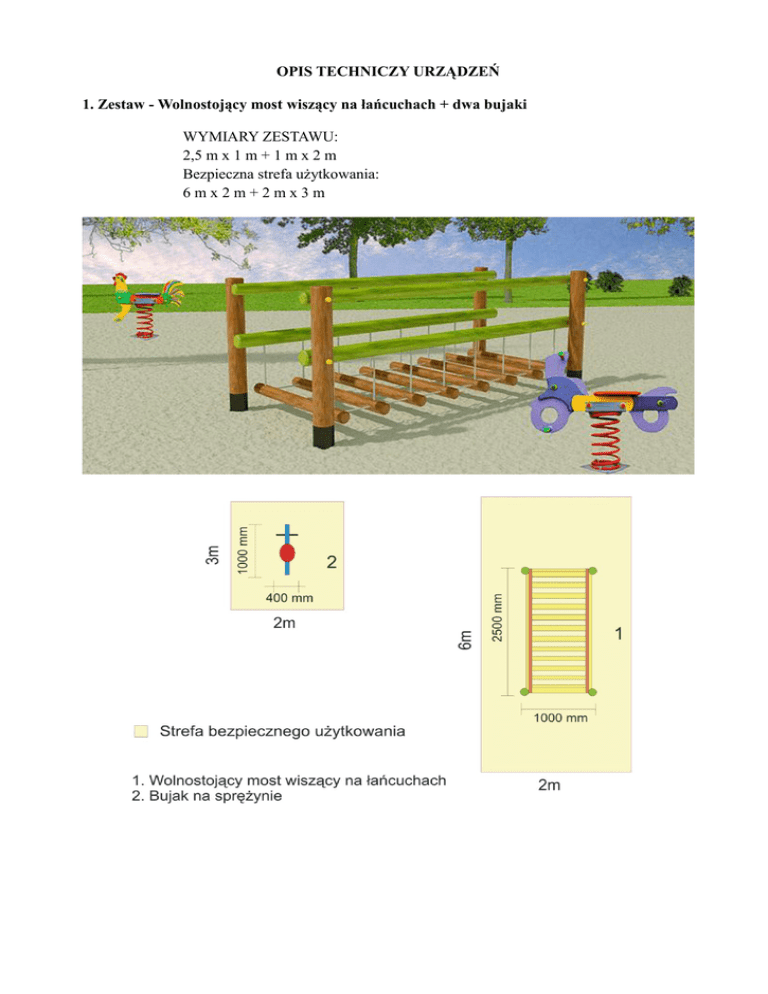

1. Zestaw - Wolnostojący most wiszący na łańcuchach + dwa bujaki
WYMIARY ZESTAWU:
2,5 m x 1 m + 1 m x 2 m
Bezpieczna strefa użytkowania:
6mx2m+2mx3m
Drewno konstrukcyjne sosnowe (przekroje okrągłe) impregnowane ciśnieniowo,
preparatem FUNGUS R-b (atest Państwowego Zakładu Higieny nr HK/B/264701/97).
Elementy mające styczność z podłożem dodatkowo zabezpieczone preparatami Abizol lub
Bitex.
Wszelkiego rodzaju elementy łączące jak : śruby, nakrętki, podkładki, wykonane są ze stali
ocynkowanej i posiadają normę DIN 571 oraz PN-92/H-01107-2.1
Łączniki do drewna stosowane przy budowie posiadają aprobatę techniczną ITB AT – 151135/2000
Most wiszący - belka pozioma zawieszona na łańcuchach technicznych ocynkowanych
o średnicy 6 mm, posiadających certyfikat DIN 50049/3.1 B.
2. Zestaw – Kolejka z wagonem + dwa bujaki
WYMIARY ZESTAWU:
6,5 m x 1,5 m + 1 m x 2 m
Bezpieczna strefa użytkowania:
11 m x 3 m + 2 m x 3 m
Drewno konstrukcyjne sosnowe (przekroje okrągłe) impregnowane ciśnieniowo,
preparatem FUNGUS R-b (atest Państwowego Zakładu Higieny nr HK/B/264701/97).
Elementy mające styczność z podłożem dodatkowo zabezpieczone preparatami Abizol lub
Bitex.
Wszelkiego rodzaju elementy łączące jak : śruby, nakrętki, podkładki, wykonane są ze stali
ocynkowanej i posiadają normę DIN 571 oraz PN-92/H-01107-2.1
Łączniki do drewna stosowane przy budowie posiadają aprobatę techniczną ITB AT – 151135/2000
3. Piaskownica sześciokątna zadaszona
WYMIARY URZĄDZENIA
Szerokość 4,00 m
Długość 3,47 m
Wysokość 3,50 m
Strefa funkcjonowania urządzenia F 30,30 m2
Drewno konstrukcyjne sosnowe klejone 90/90mmi 45/90mm malowane farbami
impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej
zieleni
Sklejka boczna wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości
15 mm i sklejka wodoodporna szalunkowa jako element poziomy zamykający brzeg
piaskownicy.
Konstrukcja dachu drewniana na przestrzennej drewnianej konstrukcji nośnej z ażurowym
odeskowaniem. W szczycie całość spina metalowy zwornik z rury stalowej ocynkowanej
ø 108 mm.
Łączniki górne-dachowe i dolne: kątownik 70x40, profil zimnogięty 60x40, płaskownik
50x5, blacha 3 i 5 mm
Śruby zamkowe ocynkowane M12
Marki stalowe ocynkowane wykonane z blachy 86x86x5mm i rura ø 42,4mm
4. Huśtawka wagowa ważka podwójna
WYMIARY URZĄDZENIA
Szerokość 3,94 m
Długość 2,27 m
Wysokość 0,57 m
Strefa funkcjonowania urządzenia F 23,35 m2
Sprzęgło tłumiące ruch – profil stalowy obleczony gumą
Rury stalowe 159,0x3,0, 88,9x2,9, 33,7x2,0
Wszystkie elementy wykonane z tych materiałów zabezpieczone warstwami: ocynku
galwanicznego, podkładu epoksydowo cynkowego i farby proszkowej
Siedzisko – gumowe z wkładem aluminiowym
Śruby i inne elementy mocowań osłonięte kapslami z tworzywa.
5. Huśtawka wahadłowa podwójna
WYMIARY URZĄDZENIA
Szerokość 1,92 m
Długość 3,70 m
Wysokość 2,36 m
Strefa funkcjonowania urządzenia F 27,38 m2
Konstrukcja -profil stalowy zamknięty 80 x 80 x 3 mm od góry kapturki z tworzywa.
Łańcuch - stal nierdzewna. Siedziska z tworzywa , zawieszone na łożyskach
samosmarujących,
Stal zabezpieczona przez odtłuszczenie, cynkowanie kąpielowe oraz malowanie
proszkowe.
6. Zestaw - wieża z dachem dwuspadowym 3szt., zjeżdżalnia mała 2,2m, pomost
łączący, most wiszący dł. 2m, podest na palach, wejście schodki z poręczami,
trap skośny dł. 2m, wieża z dachem dwuspadowym – wysoka, zjeżdżalnia duża
dł. 3,5m, huśtawka pojedyncza z drabiną dwustronną, most wiszący, trappośredni, trap – wejściowy.
WYMIARY ZESTAWU:
9mx8m
Bezpieczna strefa użytkowania:
13 m x 12 m
Drewno konstrukcyjne sosnowe (przekroje okrągłe) impregnowane ciśnieniowo,
preparatem FUNGUS R-b (atest Państwowego Zakładu Higieny nr HK/B/264701/97).
Elementy mające styczność z podłożem dodatkowo zabezpieczone preparatami Abizol lub
Bitex.
Wszelkiego rodzaju elementy łączące jak : śruby, nakrętki, podkładki, wykonane są ze stali
ocynkowanej i posiadają normę DIN 571 oraz PN-92/H-01107-2.1
Łączniki do drewna stosowane przy budowie posiadają aprobatę techniczną ITB AT – 151135/2000
Most wiszący - belka pozioma zawieszona na łańcuchach technicznych ocynkowanych o
średnicy 6 mm, posiadających certyfikat DIN 50049/3.1 B.
Zjeżdżalnie z tworzywa sztucznego posiadają certyfikat TUV nr 3626/01/III
Urządzenia na podstawie firmy SATERNUS oraz Aktiv . Można zastosować równoważne
o tych samych funkcjach i podobnych parametrach.
Wszystkie urządzenia zabawowe i zestawy zabawowe muszą posiadać Certyfikaty
Zgodności z Normą wprost identyfikujący dany produkt.
