Vw Golf II wąski zderzak

4
3
2
1

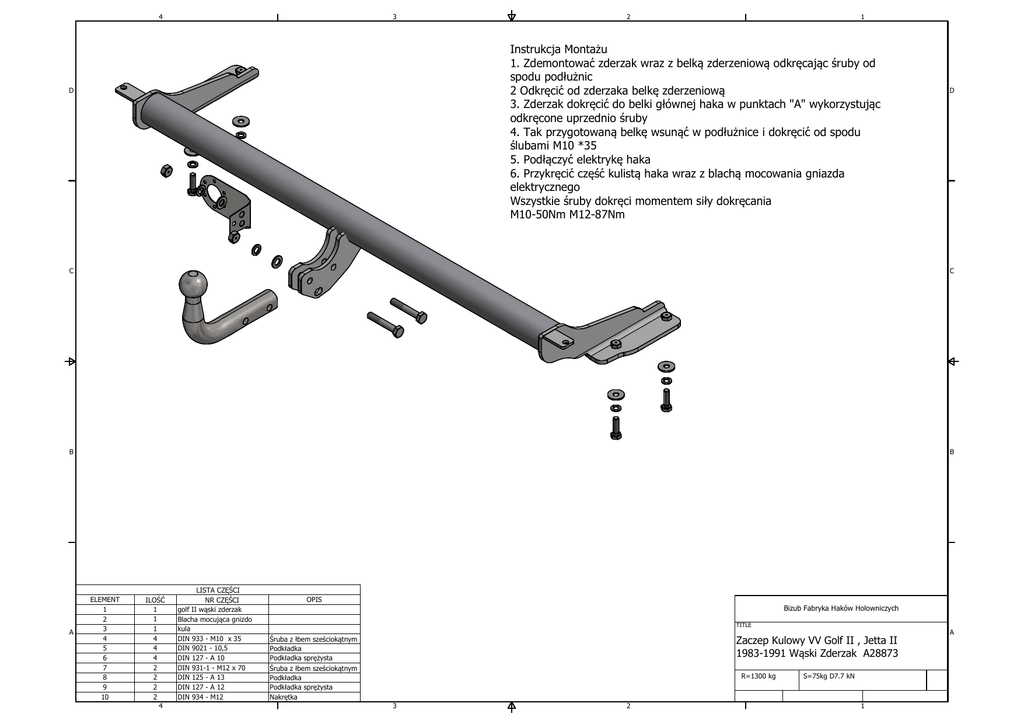

Instrukcja Montażu
1. Zdemontować zderzak wraz z belką zderzeniową odkręcając śruby od
spodu podłużnic
2 Odkręcić od zderzaka belkę zderzeniową
3. Zderzak dokręcić do belki głównej haka w punktach "A" wykorzystując
odkręcone uprzednio śruby
4. Tak przygotowaną belkę wsunąć w podłużnice i dokręcić od spodu
ślubami M10 *35
5. Podłączyć elektrykę haka
6. Przykręcić część kulistą haka wraz z blachą mocowania gniazda
elektrycznego
Wszystkie śruby dokręci momentem siły dokręcania
M10-50Nm M12-87Nm
D
D
C
C
B
B
A
ELEMENT
1
2
3
4
5
6
7
8
9
10
ILOŚĆ
1
1
1
4
4
4
2
2
2
2
4
LISTA CZĘŚCI
NR CZĘŚCI
golf II wąski zderzak
Blacha mocująca gnizdo
kula
DIN 933 - M10 x 35
DIN 9021 - 10,5
DIN 127 - A 10
DIN 931-1 - M12 x 70
DIN 125 - A 13
DIN 127 - A 12
DIN 934 - M12
OPIS
Bizub Fabryka Haków Holowniczych
TITLE
Zaczep Kulowy VV Golf II , Jetta II
1983-1991 Wąski Zderzak A28873
Śruba z łbem sześciokątnym
Podkładka
Podkładka sprężysta
Śruba z łbem sześciokątnym
Podkładka
Podkładka sprężysta
Nakrętka
R=1300 kg
3
2
S=75kg D7.7 kN
1
A
