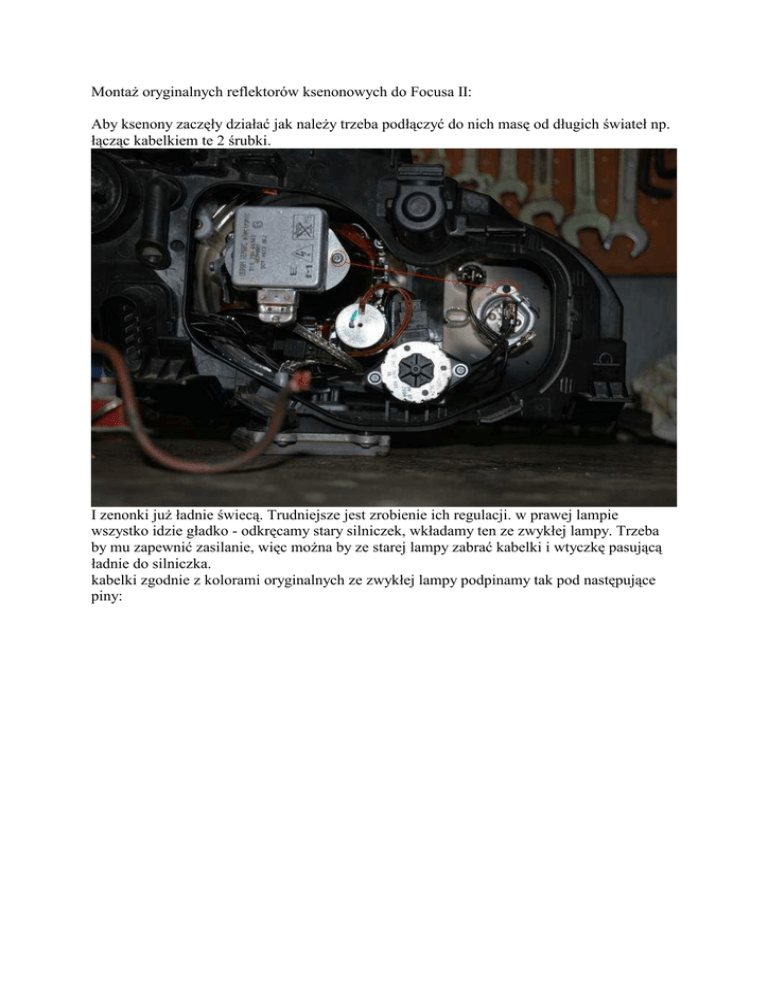

MontaŜ oryginalnych reflektorów ksenonowych do Focusa II:
Aby ksenony zaczęły działać jak naleŜy trzeba podłączyć do nich masę od długich świateł np.
łącząc kabelkiem te 2 śrubki.
I zenonki juŜ ładnie świecą. Trudniejsze jest zrobienie ich regulacji. w prawej lampie
wszystko idzie gładko - odkręcamy stary silniczek, wkładamy ten ze zwykłej lampy. Trzeba
by mu zapewnić zasilanie, więc moŜna by ze starej lampy zabrać kabelki i wtyczkę pasującą
ładnie do silniczka.
kabelki zgodnie z kolorami oryginalnych ze zwykłej lampy podpinamy tak pod następujące
piny:
no i wtyczka do silniczka. Silniczek ma za małą kulkę (średnicy ok.7mm), więc ja zgodnie z
poradą kolegi z FKP nałoŜyłem na nią 2 warstwy koszulek termokurczliwych, tak aby miała
średnicę jak kulka od zenonowego silniczka (10mm).
Podłączamy wszystko, lampkę składamy i wszystko powinno działać.
Teraz trudniejsza część - lampa lewa. Tutaj niestety zawadza nam siłownik od przesłony
biksenonu. Przez niego nie załoŜymy silniczka. NaleŜy więc silniczek odpowiednio
"okaleczyć" - bierzemy wiertarkę z np. nakładką z papierem ściernym, albo pilnik, albo noŜyk
ostry, albo cokolwiek i ścinamy górną cześć silniczka - staramy się ściąć jak najwięcej
jednocześnie go nie uszkadzając - naleŜy uwaŜać gdy się dojdzie do "białego" - jest to część
boczna płytki drukowanej wewnątrz silniczka i nie chcemy jej uszkodzić. Jednak obudowa
jest grubaśna wiec trochę tego spiłujemy (foto by mark54). Na czerwono zaznaczyłem
miejsce obróbki.
aby silniczek zamontować musimy wykręcić całą soczewkę - to tylko 3 śruby 5tki.
Wykręcamy soczewkę, montujemy silniczek, przykręcamy soczewkę i sprawdzamy czy cała
optyka lampy jest ruchoma (czy siłownik od przesłony biksenonu nie zahacza o silniczek i
przez to nie utrudnia ruchów przy regulacji lampy). jeśli wszystko działa sprawnie to
praktycznie po robocie. oczywiście nie naleŜy zapomnieć o nałoŜeniu na kulkę koszulek
termokurczliwych. Podpięcie kabli jak w lampie prawej.
Made by prof. Dr hab. Mgr inŜ. Ks. Bp. Vadero ☺
Podziękowania dla Macios’a I Mark54
