OPIS TECHNICZNY

Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4

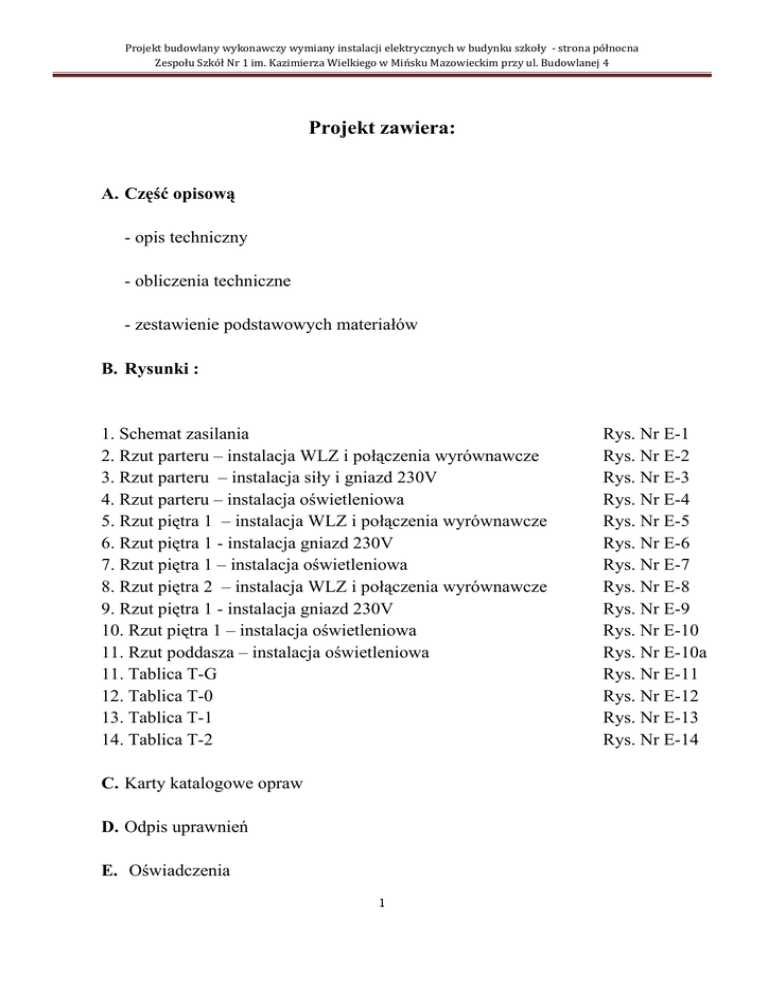

Projekt zawiera:
A. Część opisową
- opis techniczny
- obliczenia techniczne
- zestawienie podstawowych materiałów
B. Rysunki :
1. Schemat zasilania
2. Rzut parteru – instalacja WLZ i połączenia wyrównawcze
3. Rzut parteru – instalacja siły i gniazd 230V
4. Rzut parteru – instalacja oświetleniowa
5. Rzut piętra 1 – instalacja WLZ i połączenia wyrównawcze
6. Rzut piętra 1 - instalacja gniazd 230V
7. Rzut piętra 1 – instalacja oświetleniowa
8. Rzut piętra 2 – instalacja WLZ i połączenia wyrównawcze
9. Rzut piętra 1 - instalacja gniazd 230V
10. Rzut piętra 1 – instalacja oświetleniowa
11. Rzut poddasza – instalacja oświetleniowa
11. Tablica T-G
12. Tablica T-0
13. Tablica T-1
14. Tablica T-2
C. Karty katalogowe opraw
D. Odpis uprawnień
E. Oświadczenia
1
Rys. Nr E-1
Rys. Nr E-2
Rys. Nr E-3
Rys. Nr E-4
Rys. Nr E-5
Rys. Nr E-6
Rys. Nr E-7
Rys. Nr E-8
Rys. Nr E-9
Rys. Nr E-10
Rys. Nr E-10a
Rys. Nr E-11
Rys. Nr E-12
Rys. Nr E-13
Rys. Nr E-14
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
OPIS TECHNICZNY
1. Przedmiot opracowania
Przedmiotem niniejszego opracowania jest projekt budowlany wykonawczy wymiany instalacji
elektrycznej w stronie północnej budynku szkoły Zespołu Szkół Nr 1 im. Kazimierza Wielkiego
w Mińsku Mazowieckim przy ul. Budowlanej 4.
Inwestor: Zespół Szkół Nr 1 im. Kazimierza Wielkiego
ul. Budowlana 4
05-300 Mińsk Mazowiecki
2. Podstawa opracowania:
Podstawę opracowania stanowią:
• Umowa z Inwestorem
• Zalecenia szczegółowe Inwestora
• Inwentaryzacja obiektu dla celów projektowych
• Obowiązujące normy i przepisy elektryczne
3. Zakres opracowania:
Niniejsze opracowanie obejmuje część elektryczną projektu budowlano wykonawczego i zawiera
następujący zakres szczegółowy:
• Wewnętrzne linie zasilające
• Instalację siły
• Instalacja gniazd wtykowych 230V
• Instalację oświetleniową
• Instalację przeciwporażeniową
• Instalację przeciwprzepięciową
• Instalację połączeń wyrównawczych
2
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
4. Ogólne dane elektroenergetyczne:
•
•
•
•
Napięcie
Zasilanie
Moc szczytowa
Ochrona od porażeń
- 400/230V
- YAKY 4x50 z T-G Szkoły
- Po = 47 kW
- szybkie samoczynne wyłączenie
5. Wewnętrzne linie zasilające
6. Instalacje odbiorcze
Instalacjami odbiorczymi są:
• Instalacja gniazd wtykowych
• Instalacja oświetleniowa
Zalecane trasy układania przewodów w pomieszczeniach:
• Dla tras poziomych
- 30cm pod powierzchnią sufitu
- 30 cm nad powierzchnia podłogi
- 100 cm powyżej powierzchni podłogi
-140 cm nad powierzchnia podłogi
• Dla tras pionowych – 15 cm od ościeżnic bądź zbiegu ścian
Przejścia przewodów przez ściany wykonać w rurach ochronnych. Zachować stosowną estetykę
pomieszczeń.
7. Instalacja wewnętrzna
• Instalacja siły
Projektuje się obwody siłowe do tablic T-1 i T-2. Instalację siły do tablic T-1 i T-2
wykonać przewodem 5xLYg 1x25 w rurze ochronnej RL 37.
• Instalacja gniazd wtykowych 230V
Obwody gniazd wtykowych 1-faz. w pomieszczeniach wykonać przewodem YDY3x2,5.
Przewody układać należy pod tynkiem pionowo i poziomo:
- poziome odcinki instalacji na ścianach układać w odległości 0,3m od sufitu,
3
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
- pionowe odcinki instalacji prowadzić 0,15m od krawędzi ościeżnicy lub prostopadle od
puszki do gniazda,
- przewód biegnący od gniazda do gniazda powinien znajdować się 0,3m nad podłogą.
Obwody gniazd wtykowych należy zakończyć gniazdami podwójnymi z bolcami
ochronnymi na wysokości 0,3 od podłogi pomieszczeniach biurowych i 140cm od
powierzchni podłogi w salach lekcyjnych.
Propozycję rozmieszczenie gniazd wtykowych przedstawiono na rysunkach technicznych
Nr E-3, E-6, E-9. Dopuszcza się zmiany ich lokalizacjo na etapie wykonawstwa,
stosownie do aranżacji i wyposażenia wnętrz.
• Instalacja oświetleniowa
Instalację oświetlenia wykonać przewodami YDY 3-4x1,5, w/t. Stosować oprawy
świetlówkowe, o szczelności zależnej od rodzaju pomieszczenia. Stosować osprzęt
podtynkowy.
Proponuje się oprawy firmy PLEXIFORM.
- na korytarzu typu TORINO 2x36W IP 65
- w salach lekcyjnych i pomieszczeniach biurowych typu TORINO 4x18W IP 65
Dobrane oprawy oświetleniowe w salach lekcyjnych i pomieszczeniach biurowych
zapewniają poziom natężenia oświetlenia 500Lx, na korytarzach poziom natężenia
oświetlenia to 300Lx zgodny z normą PN-EN 12464-1:2004. Światło i oświetlenie.
Sterowanie oświetlenia w korytarzach i klatkach schodowych wykonać przy użyciu
wyłączników schodowych. Osprzęt montować na wysokości 1,6m od podłogi.
Sterowanie oświetlenia w salach lekcyjnych i pomieszczeniach biurowych przewidziano
łącznikami jedno i dwubiegunowymi. Plan instalacji oświetlenia wewnętrznego wg
rysunków technicznych Nr E-4, E-7, E-10.
Na korytarzach oprócz oświetlenia głównego zastosować oświetlenia awaryjne.
Instalację tą należy wykonać jako dodatkowy przewód w przewodach oświetlenia
podstawowego. Oświetlenie ewakuacyjne EW zainstalowane zostanie w korytarzach i w
salach lekcyjnych.
Lampy rozmieszczono w sposób umożliwiający dostateczne oświetlenie w/w
pomieszczeń w przypadku awarii oświetlenia podstawowego lub braku napięcia
zasilającego. Na każdej z opraw EW należy nakleić żółty pasek.
Instalacja elektryczna w sanitariatach została zmodernizowana i nie podlega
projektowaniu. Należy tylko połączyć istniejąca instalację w sanitariatach z obwodem
pokazanym na palnie instalacji oświetleniowej.
4
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
• Instalację przeciwporażeniową
Ochronę przed dotykiem bezpośrednim zapewniają tablice rozdzielcze zamykane i
zabezpieczone przed osobami niepowołanymi.
Ochrona przed dotykiem pośrednim po modernizacji – samoczynne szybkie wyłączenie
zasilania, realizowane będzie przez urządzenia:
- wyłączniki nadmiarowo – prądowe
- wyłączniki różnicowoprądowe o prądzie działania 30mA
We wszystkich projektowanych tablicach należy zainstalować dwie szyny jedną dla
przewodu PE i drugą dla przewodu N. Kolor przewodów ochronnych (PE) winien być
żółto-zielony. Styki ochronne w gniazdach 1 – fazowych oraz korpusy urządzeń należy
połączyć z przewodem ochronnym (PE). Przekrój tego przewodu winien być równy
przewodom fazowym.
W tablicy T-G należy dokonać podziału przewodu „N” na przewód „N” i „PE”. Miejsce
podziału uziemić. Rezystancja uziemienia nie może przekroczyć wartości 10 ohm.
UWAGA:
Wszelkie oględziny, prace konserwacyjne i naprawy aparatury mogą być wykonane
dopiero po wyłączeniu napięcia zasilającego.
• Instalację przeciwprzepięciową
Dla ochrony przed przepięciami atmosferycznymi i łączeniowymi należy zainstalować
w tablicy elektrycznej głównej T-G zespolone ograniczniki klasy „B,C”.
• Instalację połączeń wyrównawczych
Przy rozdzielnicy głównej T-G należy zlokalizować szynę główną połączeń
wyrównawczych jednocześnie dokonując rozdzielenia przewodu PEN na
przewody PR i N. Miejsce rozdziału należy podłączyć od uziomu otokowego.
W pomieszczeniach WC, urządzenia metalowe, należy połączyć metalicznie z przewodem
PE tablic, przewodem LY-żo 10mm.
8. Wymagania techniczne
Do wykonania instalacji elektrycznych należy stosować kable, przewody, osprzęt oraz aparaturę i
urządzenia elektryczne posiadające dopuszczenia do stosowania w budownictwie oraz
oznakowane znakiem CE lub B zgodnie z obowiązującymi przepisami.
Instalacje należy wykonać przewodami o żyłach z miedzi. Instalacje układane pod tynkiem
wykonać przewodami YDY-pżo. Osprzęt i oprawy oświetleniowe powinny być wyposażone w
możliwość podłączenia przewodów 3-żyłowych ( L,N,PE).
5
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
9. Uwagi końcowe
• Roboty wykonać zgodnie z projektem technicznym, warunkami technicznymi jakim
powinny odpowiadać budynki i ich usytuowanie, przywołanymi w tych Warunkach
Polskimi Normami oraz zasadami wiedzy technicznej.
• Przy wykonywaniu instalacji przewodami w rurach pod tynkiem należy przestrzegać
następujących zasad:
- trasowanie należy wykonać zgodnie z projektem technicznym, zwracając szczególną
uwagę na zapewnienie bezkolizyjnego przebiegu instalacji z instalacjami innych branż
- trasy przewodów powinny przebiegać pionowo lub poziomo, równolegle do krawędzi
ścian i stropów, kucie wnęk bruzd i wiercenie otworów należy wykonywać tak, aby nie
powodować osłabienia elementów konstrukcyjnych budynku
- elementy kotwiące, haki i kołki należy dobrać do materiału, z którego wykonane jest
podłoże.
• Po zakończeniu robót należy przeprowadzić badania obejmujące oględziny, pomiary i
próby zgodnie z PN-IEC 60364-6-61 „ Sprawdzanie odbiorcze”.
Zakres podstawowych pomiarów obejmuje:
- pomiar ciągłości przewodów ochronnych w tym głównych i dodatkowych
( miejscowych) połączeń wyrównawczych przez pomiar rezystancji przewodów
ochronnych. Pomiar ciągłości przewodów ochronnych oraz przewodów głównych i
dodatkowych połączeń wyrównawczych należy wykonać metodą techniczną lub
miernikiem rezystancji.
- pomiar rezystancji izolacji i linii kablowych, który należy wykonać dla każdego obwodu
oddzielnie od strony zasilania.
Rezystancję izolacji należy zmierzyć:
• Wszystkie prace należy wykonywać przestrzegając przepisów PHP i p.poż. oraz zgodnie z
normami i Warunkami technicznymi wykonania i odbioru robót budowlano –
montażowych. Tom V. Instalacje elektryczne.
6
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
OBLICZENIA TECHNICZNE
•
Moc zainstalowana i szczytowa
Tablica T-0
Gniazda 230V szt. 4 x 1kW Pi = 4kW
Po = 4kW x0,3 = 1,2kW
Oświetlenie Pi =1,4kW
Po = 1,4 x 0,8 = 1,1kW
Pi = 5,4kW
Po = 2,3kW
Przyjęto zabezpieczenie w T-G S301 B25A
Tablica T-1
Gniazda 230V szt. 48 x 1kW Pi = 48kW
Po = 48 x 0,3 = 14kW
Oświetlenie Pi = 4,6 kW
Po = 4,6 kW x 0,8 = 4kW
Pi = 52,8kW
Po = 18kW
Tablica T-2
Gniazda 230V szt. 44 x 1kW Pi = 44kW
Po = 44 x 0,3 = 13 kW
Oświetlenie Pi = 4,5kW
Po = 4,5 x 0,8 = 4kW
Pi = 48,5kW
Po = 17kW
Przyjęto zabezpieczenie w tablicy T-G dla tablic T-1 i T-2 S303 B63A
Tablica T-G
T-0 Pi = 5,4kW
Po = 2,3kW
T-1 Pi = 52,6kW
Po = 28kW
7
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
T-2 Pi = 48,5kW
Po = 17kW
Razem Pi = 106,5kW
Po = 47kW
Przyjęto zabezpieczenie w tablicy głównej budynku Ib = 100A
8
Projekt budowlany wykonawczy wymiany instalacji elektrycznych w budynku szkoły - strona północna
Zespołu Szkół Nr 1 im. Kazimierza Wielkiego w Mińsku Mazowieckim przy ul. Budowlanej 4
ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW
1. Przewód LgY 25
2. Przewód YDY – pżo 3x4
3. Przewód YDY- pżo 5x4
4. Przewód YDY-pżo 3x2,5
5. Przewód YDY-pżo 4x1,5
6. Przewód YDY – pżo 5x1,5
7. Przewód HDGs 2x1
8. Puszka instalacyjna podtynkowa o śred 80mm
9. Puszka instalacyjna podtynkowa o śred. 60mm
10. Gniazdo wtyczkowe 250V 10A/Z p/t
11. Gniazdo 500V 16A 5-cio bolcowe
12. Łącznik klawiszowy p/t 6A 250V
13. Łącznik świecznikowy p/t 6A 250V
14. Łącznik schodowy p/t 6A 250V
15. Łącznik krzyżowy p/t 6A 250V
16. Oprawa fluorescencyjna TORINO 4x18W
17. Oprawa fluorescencyjna TORINO 4x18W z modułem awaryjnym 2h
18. Oprawa fluorescencyjna TORINO 2x36W
19. Oprawa fluorescencyjna TORINO 2x36W z modułem awaryjnym 2h
20. Oprawa żarowa 60W LUNA plafoniera
21. Oprawa ewakuacyjna FAST FLAG 8W
22. Tablica rozdzielcza T-G
23. Tablica rozdzielcza T-0
24. Tablica rozdzielcza T-1
25. Tablica rozdzielcza T-2
26. Uziom szpilkowy GALMAR
9
m 150
m6
m6
m 900
m 870
m 80
m 50
szt. 115
szt. 144
szt. 99
szt. 1
szt. 8
szt. 21
szt. 10
szt. 4
szt. 69
szt. 35
szt.16
szt. 14
szt. 3
szt. 25
kpl. 1
kpl. 1
kpl. 1
kpl. 1
kpl. 1
