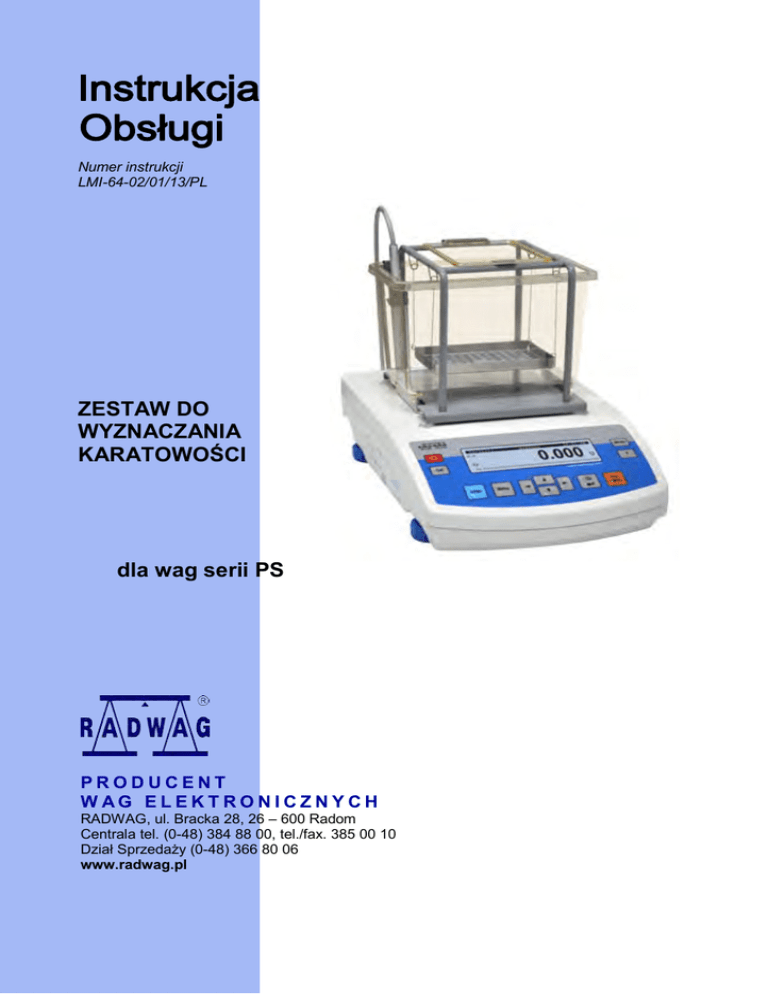

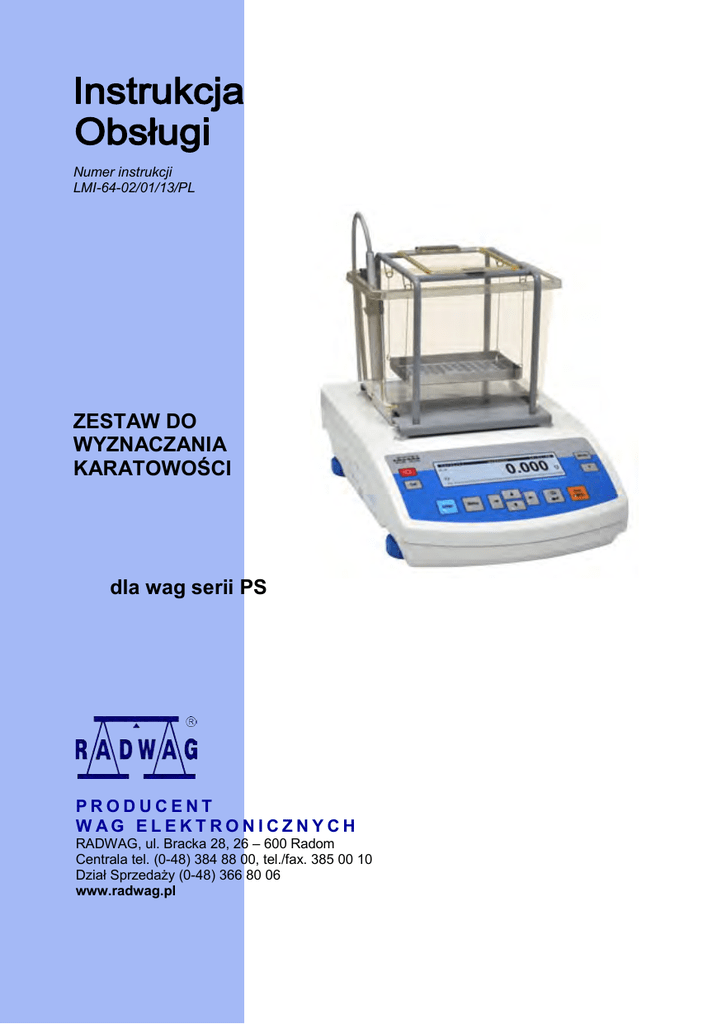

INSTRUKCJA OBSŁUGI

Numer instrukcji
LMI-64-02/01/13/PL
ZESTAW DO
WYZNACZANIA
KARATOWOŚCI
dla wag serii PS
PRODUCENT
W AG ELEKT RONICZNYCH
RADWAG, ul. Bracka 28, 26 – 600 Radom
Centrala tel. (0-48) 384 88 00, tel./fax. 385 00 10
Dział Sprzedaży (0-48) 366 80 06
www.radwag.pl
STYCZEŃ 2013
-2-
SPIS TREŚCI
1. WYMIARY GABARYTOWE .................................................................... 5
2. MONTAŻ ZESTAWU ............................................................................... 5
3. MOD KARATOWOŚĆ ............................................................................. 8
3.1.
3.2.
3.3.
3.4.
3.5.
3.6.
AKTYWACJA FUNKCJI .................................................................................... 8
KARATOWOŚĆ CZYSTEGO ZŁOTA – WIDOK MENU .............................................. 9
KARATOWOŚĆ STOPU ZŁOTA – WIDOK MENU .................................................. 10
KLASA PLATYNY – WIDOK MENU .................................................................... 10
ZAWARTOŚĆ GŁÓWNEGO SKŁADNIKA STOPU – WIDOK MENU ............................ 11
DEKLARACJA TEMPERATURY WODY............................................................... 12
4. TESTOWANIE KARATOWOŚCI CZYSTEGO ZŁOTA ........................ 13
5. TESTOWANIE KARATOWOŚCI STOPU ZŁOTA................................ 16
6. TESTOWANIE KLASY PLATYNY ........................................................ 18
7. WYZNACZANIE PROCENTOWEJ ZAWARTOŚCI GŁÓWNEGO
METALU W BADANYM STOPIE .......................................................... 20
8. PRZYKŁADOWY WYGLĄD RAPORTÓW ........................................... 22
9. PARAMETRY TECHNICZNE WAGI ..................................................... 23
-3-
-4-
1. WYMIARY GABARYTOWE
Wymiary gabarytowe wag PS X/AU
2. MONTAŻ ZESTAWU
A. Zdjąć z wagi standardową szalkę i wyjąć gumowe trzpienie
ustalające i w te miejsca włożyć trzpienie bez gumowych
amortyzatorów, które znajdują się w komplecie zestawu do
karatowości
B. Na wagę kolejno położyć: podstawkę pojemnika na ciecz (poz.1),
następnie na trzpienie założyć podstawkę szalki (poz.2), a
następnie pojemnik na ciecz (poz.3). Do pojemnika nalać cieczy, w
której będą dokonywane pomiary
-5-
C. Na podstawkę szalki nałożyć nakładkę z zamontowaną szalką
ażurową.
-6-
D. Zainstalować czujnik temperatury cieczy TB-2. Należy zwrócić
uwagę, aby końcówka pomiarowa termometru nie dotykała nakładki i
ażurowej szalki.
Uwaga: termometr TB-2 jest wyposażeniem dodatkowym.
-7-
3. MOD KARATOWOŚĆ
Wagi serii PS X/AU posiadają następujące procedury w modzie
<KARATOWOŚĆ>:
Nazwa
procedury
Opis
Złoto
Testowanie karatowości czystego złota
Karat
Testowanie karatowości stopu złota
(złoto z domieszką: Au-Ag-Cu: złoto / srebro / miedź;
Au-Cu: złoto / miedź; Au-Ag: złoto / srebro)
Platyna
Stop
Testowanie klasy platyny
(platyna z domieszką: Pt-Ni: platyna / nikiel; Pt-Pd: platyna /
palladium)
Wyznaczanie procentowej zawartości głównego metalu
w badanym stopie
(ALL-2: stop 2 składnikowy, ALL-3: stop 3 składnikowy)
Konfiguracji ustawień niezbędnych dla poprawnego obliczenia wyników
dokonujemy w podmenu każdej z procedur.
3.1. Aktywacja funkcji
-8-
3.2. Karatowość czystego złota – widok menu
Procedura
Wybrać z menu wagi procedurę.
Ciecz
Wybrać ciecz w której będzie wykonywany pomiar: woda destylowana, inna
ciecz o znanej gęstości.
Temperatura
Wartość temperatury cieczy należy podać odczytując ją z termometru
zewnętrznego zanurzonego w cieczy. Będzie ona uwzględniona podczas
wyliczania karatowości.
Dla opcji INNA należy podać gęstość cieczy.
Jeżeli do wagi jest podłączony termometr TB-2, to program automatycznie
odczytuje temperaturę z tego termometru. Aktualizowana jest na bieżąco.
Obok wartości temperatury jest widoczny piktogram, który informuje
użytkownika, że temperatura jest automatycznie pobierana z tego
termometru.
Gęstość
Gęstość cieczy jest zależna od temperatury. Dla wody destylowanej,
gęstość jest pobierana z tabel gęstości zawartych w wadze. Po
wprowadzeniu temperatury gęstość jest automatycznie aktualizowana.
Dla opcji INNA należy podać gęstość cieczy.
Start
Rozpoczęcie procedury wyznaczania karatowości.
-9-
3.3. Karatowość stopu złota – widok menu
Stop
Rodzaj domieszek złota:
• Złoto z domieszką srebra i miedzi (tryb Au-Ag-Cu),
• Złoto z domieszką miedzi (tryb Au-Cu),
• Złoto z domieszką srebra (tryb Au-Ag).
Proporcja Ag/Cu
Stosunek % miedzi i srebra (dotyczy tylko trybu Au-Ag-Cu).
Dostępne ustawienia – 4:6, 5:5, 6:4, 7:3.
Pozostałe funkcje jak dla procedury <Gold>.
3.4. Klasa platyny – widok menu
Stop
Rodzaj domieszek:
• Platyna z domieszką niklu (tryb Pt-Ni),
• Platyna z domieszką palladium (tryb Pt-Pd),
Pozostałe funkcje jak dla procedury <Gold>.
- 10 -
3.5. Zawartość głównego składnika stopu – widok menu
Typ stopu:
Typ stopu
ALL-2
Wybór stopu metalu
(ALL-2: stop 2 składnikowy, ALL-3: stop 3 składnikowy)
d1
d2
-
Gęstość głównego metalu w stopie
Gęstość pobocznego (drugiego) metalu w stopie
d3
-
Proporcja
5:5
Gęstość pobocznego (trzeciego) metalu w stopie.
Dotyczy stopu ALL-3.
Stosunek % pobocznych metali w stopie.
Dotyczy stopu ALL-3.
Dostępne wartości – 4:6, 5:5, 6:4, 7:3, 8:2
Pozostałe funkcje jak dla procedury <Gold>.
- 11 -
3.6. Deklaracja temperatury wody
Podczas wyliczania przez program gęstości próbki uwzględniana jest
gęstość cieczy w której ważona jest próbka.
Gęstość cieczy jest zależna od temperatury. Dla wody destylowanej,
gęstość jest pobierana z tabeli gęstości zawartej w programie wagi (patrz
tabela poniżej). Po wprowadzeniu temperatury gęstość jest automatycznie
aktualizowana i przyjmowana do obliczeń.
°C
0
10
20
30
40
50
60
70
80
90
+0
+1
+2
+3
+4
+5
+6
+7
+8
+9
0.99984 0.99990 0.99994 0.99996 0.99997 0.99996 0.99994 0.99990 0.99985 0.99978
0.99970 0.99961 0.99949 0.99938 0.99924 0.99910 0.99894 0.99877 0.99860 0.99841
0.99820 0.99799 0.99777 0.99754 0.99730 0.99704 0.99678 0.99651 0.99623 0.99594
0.99565 0.99534 0.99503 0.99470 0.99437 0.99403 0.99368 0.99333 0.99297 0.99259
0.99222 0.99183 0.99144 0.99104 0.99063 0.99021 0.98979 0.98936 0.98893 0.98849
0.98804 0.98758 0.98712 0.98665 0.98618 0.98570 0.98521 0.98471 0.98422 0.98371
0.98320 0.98268 0.98216 0.98163 0.98110 0.98055 0.98001 0.97946 0.97890 0.97834
0.97777 0.97720 0.97662 0.97603 0.97544 0.97485 0.97425 0.97364 0.97303 0.97242
0.97180 0.97117 0.97054 0.96991 0.96927 0.96862 0.96797 0.96731 0.96665 0.96600
0.96532 0.96465 0.96397 0.96328 0.96259 0.96190 0.96120 0.96050 0.95979 0.95906
Jeżeli do wagi jest podłączony termometr TB-2, to program automatycznie
odczytuje temperaturę z tego termometru. Aktualizowana jest na bieżąco.
Obok wartości temperatury jest widoczny piktogram, który informuje
użytkownika, że temperatura jest automatycznie pobierana z tego
termometru.
- 12 -
4. TESTOWANIE KARATOWOŚCI CZYSTEGO ZŁOTA
Procedura <Złoto> pozwala na testowanie czystego złota w zakresie
karatowości od 9.0K (37.5% zawartości złota) do 24.0K (100% zawartości
złota).
Przed przystąpieniem do badań należy, wybrać ciecz w jakiej będzie
badana próbka, wprowadzić temperaturę cieczy (jeżeli nie ma
podłączonego czujnika TB-2), oraz jeżeli jest ciecz inna niż woda to
również jej gęstość w danej temperaturze.
Procedura:
• Należy wybrać procedurę <Złoto>. Zostanie wyświetlone okno główne
modu pracy, należy postępować zgodnie z wyświetlanymi
komunikatami:
• Jeżeli wynik ważenia jest różny od zera – nacisnąć przycisk
(zerowanie wagi).
- 13 -
• Położyć badaną próbkę na nakładce szalki (ważenie w powietrzu) i po
ustabilizowaniu się wyniku ważenia nacisnąć przycisk
• zostanie wyświetlone następujące okno:
• Należy zdjąć badaną próbkę z nakładki szalki,
- 14 -
,
• Gdy waga wróci do ZERA umieścić badaną próbkę na ażurowej
szalce w pojemniku z cieczą (ważenie w cieczy) i po ustabilizowaniu
się wyniku nacisnąć przycisk
,
• Pojawi się okno zakończenia procesu z końcowym wynikiem
karatowości złota:
W momencie zakończenia pomiaru jest automatycznie drukowany raport z
podsumowaniem procesu i wynikiem końcowym pomiaru na podłączonej
do wagi drukarce.
Za pomocą przycisku
można wielokrotnie wydrukować raport.
- 15 -
5. TESTOWANIE KARATOWOŚCI STOPU ZŁOTA
Procedura <KARAT> umożliwia testowanie jednego z trzech stopów złota:
• Złoto z domieszką srebra i miedzi (tryb Au-Ag-Cu),
• Złoto z domieszką miedzi (tryb Au-Cu),
• Złoto z domieszką srebra (tryb Au-Ag).
Ustawienia lokalne procedury
Przed przystąpieniem do pomiarów należy ustawić parametry procedury:
Nazwa
parametru
Ustawienia
początkowe
Stop
Au-Ag-Cu
Proporcja
Ag/Cu
7:3
Opis
Wybór stopu złota
(Au-Ag-Cu: złoto / srebro / miedź;
Au-Cu: złoto / miedź; Au-Ag: złoto / srebro)
Stosunek % miedzi i srebra (dotyczy stopu Au-AG-Cu).
Dostępne wartości – 4:6, 5:5, 6:4, 7:3
Należy także wybrać ciecz w jakiej będzie badana próbka, wprowadzić
temperaturę cieczy (jeżeli nie ma podłączonego czujnika TB-2, oraz jeśli
jest ciecz inna niż woda to również jej gęstość w danej temperaturze.
Po dokonaniu tych ustawień można przystąpić do badań.
Tabela gęstości stopu złota
Tabela prezentująca wartości gęstości składników pobocznych stopu w
zależności od karatowości złota w badanej próbce:
Karatowość
złota [K]
Zawartość
%
Gęstość stopu metalu [g/cm3]
Miedź i srebro
Miedź
Srebro
Zakres
gęstości
próbki [g/cm3]
24
100 / 100
19.32
19.32
19.32
19.13 ~ 19.51
22
91.6 / 100
17.73
17.63
18.06
17.45 ~ 18.24
20
83.4 / 100
16.42
16.19
16.94
16.03 ~ 17.11
18
75.0 / 100
15.24
14.99
15.96
14.84 ~ 16.12
14
58.4 / 100
13.38
13.04
14.30
12.91 ~ 14.44
10
41.7 / 100
11.91
11.54
12.96
11.42 ~ 13.09
- 16 -
Przebieg procesu
• Wybrać procedurę <Karat> po czym zostanie wyświetlone okno
główne modu pracy:
• Jeżeli wynik ważenia jest różny od zera – nacisnąć przycisk
(zerowanie wagi).
• Położyć badaną próbkę na nakładce szalki (ważenie w powietrzu) i po
ustabilizowaniu się wyniku ważenia nacisnąć przycisk
,
• Zdjąć badaną próbkę z nakładki szalki,
• Gdy waga wróci do ZERA umieścić badaną próbkę na ażurowej
szalce w pojemniku z cieczą (ważenie w cieczy) i po ustabilizowaniu
się wyniku ważenia nacisnąć przycisk
,
• Następnie pojawi się okno zakończenia procesu
• W momencie zakończenia pomiaru jest drukowany raport z
podsumowaniem procesu i wynikiem końcowym pomiaru na
podłączonej do wagi drukarce.
• Za pomocą przycisku
można wielokrotnie wydrukować raport.
- 17 -
6. TESTOWANIE KLASY PLATYNY
Procedura <Platyna> umożliwia testowanie jednego z dwóch stopów
platyny:
• Platyna z domieszką niklu (tryb Pt-Ni),
• Platyna z domieszką palladium (tryb Pt-Pd),
Ustawienia lokalne procedury
Przed przystąpieniem do pomiarów należy ustawić parametry procedury:
Nazwa
parametru
Ustawienia
początkowe
Opis
Stop
Pt - Ni
Testowanie stopu platyny - wybór stopu
(Pt-Ni: platyna / nikiel; Pt-Pd: platyna / palladium)
Należy także wybrać ciecz w jakiej będzie badana próbka, wprowadzić
temperaturę cieczy (jeżeli nie ma podłączonego czujnika TB-2, oraz jeśli
jest ciecz inna niż woda to również jej gęstość w danej temperaturze.
Po dokonaniu tych ustawień można przystąpić do badań.
Tabela gęstości stopu platyny
Tabela prezentująca wartości gęstości składników pobocznych stopu w
zależności od klasy platyny w badanej próbce:
Klasa
platyny [PT]
Zawartość
%
Gęstość stopu metalu [g/cm3]
Nikiel
Palladium
Zakres gęstości
próbki [g/cm3]
1000
100 / 100
21.45
21.45
21.24 ~ 21.66
950
95.0 / 100
20.04
20.64
19.84 ~ 20.85
900
90.0 / 100
18.80
19.88
18.61 ~ 20.08
850
85.0 / 100
17.71
19.18
17.53 ~ 19.38
800
80.0 / 100
16.73
18.53
16.56 ~ 18.72
750
75.0 / 100
15.86
17.92
15.70 ~ 18.10
- 18 -
Przebieg procesu
• Wybrać procedurę <Platyna>, po czym zostanie wyświetlone okno
główne:
• Jeżeli wynik ważenia jest różny od zera – nacisnąć przycisk
(zerowanie wagi).
• Położyć badaną próbkę na nakładce szalki (ważenie w powietrzu) i po
ustabilizowaniu się wyniku ważenia nacisnąć przycisk
,
• Zdjąć badaną próbkę z nakładki szalki,
• Gdy waga wróci do ZERA umieścić badaną próbkę na ażurowej
szalce w pojemniku z cieczą (ważenie w cieczy) i po ustabilizowaniu
się wyniku ważenia nacisnąć przycisk
,
• Pojawi się okno zakończenia procesu
• W momencie zakończenia pomiaru jest drukowany raport z
podsumowaniem procesu i wynikiem końcowym pomiaru na
podłączonej do wagi drukarce.
• Za pomocą przycisku
można wielokrotnie wydrukować raport.
- 19 -
7.
WYZNACZANIE PROCENTOWEJ ZAWARTOŚCI GŁÓWNEGO
METALU W BADANYM STOPIE
Procedura <Stop> umożliwia wyznaczanie procentowej zawartości
głównego metalu w stopie 2 lub 3-składnikowym.
Ustawienia lokalne procedury
Przed przystąpieniem do pomiarów należy ustawić parametry procedury:
Nazwa
parametru
Ustawienia
początkowe
Opis
Typ stopu
ALL-2
Wybór stopu metalu (ALL-2: stop 2 składnikowy,
ALL-3: stop 3 składnikowy)
d1
d2
-
Gęstość głównego metalu w stopie
Gęstość pobocznego (drugiego) metalu w stopie
d3
-
Gęstość pobocznego (trzeciego) metalu w stopie.
Dotyczy stopu ALL-3.
Proporcja
5:5
Stosunek % pobocznych metali w stopie. Dotyczy stopu
ALL-3. Dostępne wartości – 4:6, 5:5, 6:4, 7:3, 8:2
Należy także wybrać ciecz w jakiej będzie badana próbka, wprowadzić
temperaturę cieczy (jeżeli nie ma podłączonego czujnika TB-2, oraz jeśli
jest ciecz inna niż woda to również jej gęstość w danej temperaturze.
Po dokonaniu tych ustawień można przystąpić do badań.
Przebieg procesu
• Wybrać procedurę <Stop>, po czym zostanie wyświetlone okno
główne:
• Jeżeli wynik ważenia jest różny od zera – nacisnąć przycisk
(zerowanie wagi).
• Położyć badaną próbkę na nakładce szalki (ważenie w powietrzu) i po
ustabilizowaniu się wyniku ważenia nacisnąć przycisk
• Zdjąć badaną próbkę z nakładki szalki,
,
• Gdy waga wróci do ZERA umieścić badaną próbkę na ażurowej
szalce w pojemniku z cieczą (ważenie w wodzie) i po ustabilizowaniu
się wyniku ważenia nacisnąć przycisk
,
• Następnie pojawi się okno zakończenia procesu
- 20 -
• W momencie zakończenia pomiaru jest drukowany raport z
podsumowaniem procesu i wynikiem końcowym pomiaru na
podłączonej do wagi drukarce.
• Za pomocą przycisku
można wielokrotnie wydrukować raport.
- 21 -
8. PRZYKŁADOWY WYGLĄD RAPORTÓW
Karatowość
Procedura: Złoto
---------------------Pow.:
101.8[1] g
Ciecz:
99.7[3] g
Temperatura: 22 °C
Gęstość: 19.36 g/cm3
Objętość:
2.08 cm3
Procent:
100.00 %
Karat:
24.00 K
---------------------Karatowość
Procedura: Karat Au – Cu
---------------------Pow.:
217.1[7] g
Ciecz:
199.9[7] g
Temperatura: 22 °C
Gęstość: 12.60 g/cm3
Objętość: 17.24 cm3
Procent:
54.14 %
Karat:
12.99 K
---------------------Karatowość
Procedura: Platyna Pt – Ni
---------------------Pow.:
210.0[0] g
Ciecz:
199.9[9] g
Temperatura: 22 °C
Gęstość: 20.93 g/cm3
Objętość: 10.03 cm3
Procent:
98.25 %
Klasa PT: 982.46 PT
---------------------Numer instrukcji
LMI-64-02/01/13/PL
- 22 -
9. PARAMETRY TECHNICZNE WAGI
Dane techniczne:
PS 200/2000/X/AU
Obciążenie maksymalne
200/2000 g
Odciążenie minimalne
1g
Dokładność odczytu masy
0,001/0,01 g
Dokładność odczytu karatowości
złota
0,01 K
Dokładność odczytu gęstości
0,001 g/cm3
Dokładność odczytu objętości
0,001 cm3
Dokładność odczytu zawartości
procentowej
0,01 %
Dokładność odczytu klasy platyny
1 PT (1-1000 PT)
Zakres tary
-2000 g
Powtarzalność*
1/10 mg
Liniowość
±2/10 mg
Czas pomiaru
2 sekundy
Wymiar szalki
125×145 mm
Dryft czułości
2 ppm/°C w temperaturze +15÷+35°C
Temperatura pracy
10 ÷ 40°C
Interfejs
RS232, USB**
Zasilanie
13,5÷16V DC/2,1A
Wyświetlacz
graficzny (z podświetleniem)
Wymiary opakowania
465×325×380 mm
- 23 -
PRODUCENT
WAG ELEKTRONICZNYCH
RADWAG WAGI ELEKTRONICZNE
26 – 600 Radom, ul. Bracka 28
Centrala tel. +48 48 38 48 800, tel./fax. + 48 48 385 00 10
Dział Sprzedaży + 48 48 366 80 06
www.radwag.pl
- 24 -
