R
SIMEX

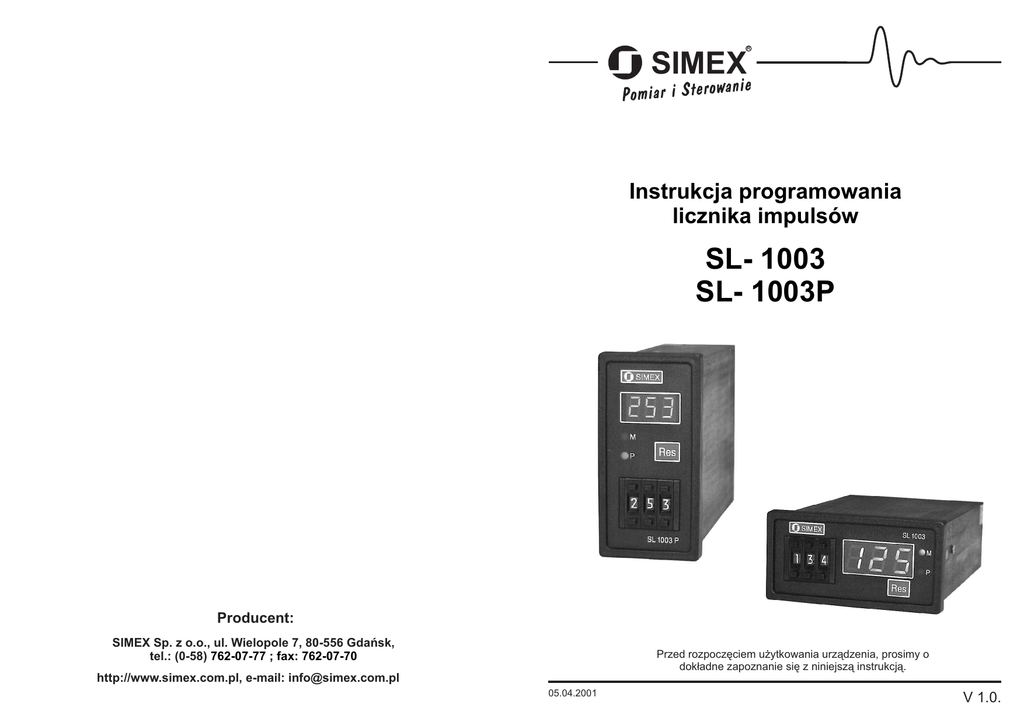

Instrukcja programowania
licznika impulsów
SL- 1003
SL- 1003P
Producent:
SIMEX Sp. z o.o., ul. Wielopole 7, 80-556 Gdañsk,
tel.: (0-58) 762-07-77 ; fax: 762-07-70
Przed rozpoczêciem u¿ytkowania urz¹dzenia, prosimy o
dok³adne zapoznanie siê z niniejsz¹ instrukcj¹.
http://www.simex.com.pl, e-mail: [email protected]
05.04.2001
V 1.0.
Instrukcja obs³ugi licznika SL-1003
Instrukcja obs³ugi licznika SL-1003
Charakterystyka
Licznik SL-1003 stanowi rozwiniêcie konstrukcji opartej o uk³ady CMOS i wykonany jest w
technologii SMT. Licznik wspó³pracuje z czujnikami stykowymi oraz elektronicznymi typu PNP lub
NPN. Wskazuje iloœæ impulsów w sposób postêpowy lub rewersyjny w zakresie trzech dekad i
posiada jeden rejestr programowy. Programowanie odbywa siê w prosty sposób za pomoc¹
nastawników kodowych, a kierunek liczenia wybiera siê prze³¹cznikiem. Znajduje zastosowanie
w zliczaniu i wizualizacji impulsów oraz sterowaniu w prostych instalacjach jak i skomplikowanych
procesach produkcyjnych. Licznik posiada szeroki zakres napiêæ zasilania AC, DC. Wbudowany
zasilacz pozwala dodatkowo zasilaæ czujnik.
Licznik SL-1003P jest odmian¹ licznika SL-1003 - w pionowej obudowie. Seria ta znajduje
szerokie zastosowanie w zliczaniu, wizualizacji impulsów oraz sterowaniu w prostych
instalacjach, jak i w skomplikowanych procesach produkcyjnych. Na ¿yczenie liczniki mog¹
posiadaæ punkt dziesiêtny ustawiany fabrycznie.
Zastosowanie
Liczniki te przeznaczone s¹ do liczenia impulsów
przedstawiaj¹cych okreœlone wielkoœci fizyczne jak: iloœæ
wykonanych obrotów, uderzeñ, suwów, skoków,
wykonanych detali, wyrobów, w³¹czeñ itp. Nowoczesna,
konstrukcja umo¿liwia automatyzacjê procesów
produkcyjnych dziêki mo¿liwoœci programowania
nastawnych rejestrów. Wyjœciowy sygna³ przekaŸnikowy
mo¿e sterowaæ dowolnym procesem produkcyjnym np.:
dozowanie, nape³nianie, wa¿enie, pozycjonowanie.
Dane techniczne:
wyœwietlacz
zakres pomiarowy
zasilanie
liczenie
pamiêæ danych
wejœcia
wyjœcia
zerowanie
stopieñ ochrony
temperatura pracy
temperatura sk³adowania
wymiary obudowy
wymiary otworu
2
liczenie zaprogramowanej iloœci odcinków
materia³u, np. folii, tkaniny itp.
LED, 3 dekady, wysokoϾ cyfr 13 mm (SL-1003),
9 mm (SL-1003P)
od 1 do 1000
24V, 115V, 230V AC; 24V DC
postêpowe lub rewersyjne
min. 72 godziny
- stykowe max. 20 Hz
- elektroniczne, max. 1 kHz typ PNP lub NPN max. 30 VDC
- zdalnego kasowania licznika
- blokady liczenia
- 1 wyjœcie przekaŸnikowe 2A 230V
- zasilania czujnika 24V max. 100 mA
mo¿liwoœæ kasowania rêcznego, zdalnego lub automatycznego
IP 44 (od frontu)
0°C ÷ +50°C
-10°C ÷ +70°C
96 x 48 x 124 mm (SL-1003)
48 x 96 x 124 mm (SL-1003P),
90,5 x 43 mm (SL-1003)
43 x 90,5 mm (SL-1003P)
7
Instrukcja obs³ugi licznika SL-1003
Instrukcja obs³ugi licznika SL-1003
Wymiary
SL-1003
Wymiary obudowy od frontu:
Wymiary obudowy z boku:
124 mm
96 mm
48 mm
43 mm
SL-1003
M
- - 9 9 9
+
90,5 mm
8 mm
SIMEX
+
Wymiary otworu:
P
+
Res
SL-1003P
Wymiary obudowy od frontu:
Wymiary obudowy z boku:
48 mm
124 mm
8 mm
Wymiary otworu:
43 mm
M
90,5 mm
96 mm
SIMEX
Res
P
- - 9 9 9
+
+
+
SL-1003 P
Rozk³ad i opis konektorów
Konektory pod³¹czeniowe znajduj¹ce siê na tylnej œciance ponumerowane s¹ od 1 do 13.
Funkcje konektorów podane s¹ w tabeli poni¿ej. Prawid³owe pod³¹czenie wszystkich
wymaganych napiêæ i sygna³ów jest warunkiem niezbêdnym dla dobrego funkcjonowania
urz¹dzenia.
ON
1 2 3 4
WEJŒCIE
PNP WEJŒCIE
NPN
+24V
1
2
3
4
P
6
Konektor
1/2
3, 4, 5
6
7
8
9
10
11
12
13
5
6
7
RESET
ZASILANIE
8
GND
9 10 11 12 13
BLOKADA
LICZENIA
PNP CZUJNIK NPN
Opis
Zasilanie
Styki przekaŸnika
Wyjœcie napiêcia 8V DC do zerowania (Resetu)
Wejœcie zeruj¹ce (Reset)
GND
Wejœcie blokady liczenia
Wyjœcie zasilania czujników 24V DC max 100 mA
Wejœcie licz¹ce PNP
GND
Wejœcie licz¹ce NPN
3
Instrukcja obs³ugi licznika SL-1003
Instrukcja obs³ugi licznika SL-1003
Opis p³yty czo³owej
Funkcje mikroprze³¹czników dostêpnych na tylnej œciance licznika
wyœwietlacz bie¿¹cej
wartoœci impulsów
SL-1003
SIMEX
- - -
M
9 9 9
+
+
nastawniki kodowe
do programowania
wartoœci progowej P
Res (reset)
M (memory)
P (program)
+
P
Res
LED sygnalizacyjny M
LED sygnalizacyjny P
przycisk reset
- zerowanie wartoœci zliczanej i jednoczeœnie wprowadzanie nastawy
do pamiêci
- sygnalizuje zapisanie nowych nastaw do pamiêci
- sygnalizuje zadzia³anie przekaŸnika
Opis funkcji programowych
Liczniki posiadaj¹ mo¿liwoœæ ustawiania mikroprze³¹czników pe³ni¹cych nastêpuj¹ce funkcje:
Switch nr:
auto
1
1
2
2
3
3
4
4
poz. OFF
poz. ON
poz. OFF
poz. ON
poz. OFF
poz. ON
poz. OFF
poz. ON
- dzia³anie chwilowe przekaŸnika - 0,6 sek.
- dzia³anie ci¹g³e po osi¹gniêciu progu
- autoreset wy³¹czony
- autoreset za³¹czony - po przekroczeniu progu liczy od pocz¹tku
- wejœcie licz¹ce stykowe
- wejœcie licz¹ce elektroniczne
- kierunek liczenia rewersyjny - od nastawy do zera
- kierunek liczenia postêpowy - od zera do nastawy
kier.
licz.
res.
wej.
przek.
1kHz
odst.
ON
1
2
3
4
OFF
0,6 sek.
20Hz
Po ustawieniu mikroprze³¹czników programujemy wartoœæ progu na nastawnikach kodowych i
naciskamy przycisk RES, aby zapisaæ nowo ustawione parametry do pamiêci. Zapali siê LED M
sygnalizuje on zapisanie nowo ustawionego parametru do pamiêci. Ka¿dorazowa zmiana
wartoœci na nastawnikach kodowych musi byæ potwierdzona przyciskiem RES. LED M zgaœnie
po wykonaniu zadanego programu. W przypadku, gdy autoreset jest za³¹czony zmiana
wartoœci na nastawnikach zostanie zapisana automatycznie do pamiêci po przekroczeniu
progu. LED M na chwilê zgaœnie.
Wyœwietlacz
Zakres wskazañ wyœwietlacza wynosi od 0 do 999. Wprowadzona do pamiêci wartoœæ 000
uruchomi przekaŸnik po naliczeniu 1000 impulsów, w chwili gdy na wyœwietlaczu ponownie pojawi
siê wartoœæ 000. Je¿eli zamawiane by³y miejsca dziesiêtne to s¹ one ustawione fabrycznie.
Kierunek zliczania
SL-1003 pozwala na programowanie kierunku zliczania przez u¿ytkownika, poprzez odpowiednie
ustawienie mikroprze³¹cznika nr 4 na tylnej œciance licznika. Zaprogramowany kierunek zliczania,
poprzez funkcjê Reset wp³ywa na wskazania wyœwietlacza. Przy zliczaniu postêpowym, Reset
powoduje wyzerowanie licznika, przy zliczaniu rewersyjnym (w dó³) nastawienie go na wartoœæ
zaprogramowanego progu P.
Programowanie progu P
SL-1003 mo¿e byæ zaprogramowany na dowoln¹ wartoœæ w przedziale od 1 do 1000. Parametr
ten programowany jest za pomoc¹ nastawników kodowych umieszczonych na p³ycie czo³owej
licznika. Przyciski „+" i „-" s³u¿¹ do zmiany wartoœci odpowiadaj¹cych im dekad. Przy nastawie
000 przekaŸnik zadzia³a po naliczeniu 1000 impulsów. Nowo zaprogramowany parametr mo¿na
wprowadziæ do pamiêci przez naciœniecie przycisku Res lub chwilowe zwarcie konektorów 6 z 7.
Wartoœæ na nastawnikach mo¿na zmieniaæ w czasie zliczania impulsów przez licznik, jednak
wprowadzenie do pamiêci nast¹pi przy zadzia³aniu przekaŸnika wykonuj¹cego poprzedni
program (warunek: za³¹czony jest mikroprze³¹cznik nr 2 automatyczny reset) lub jak opisano
wy¿ej.
Funkcja Reset (zerowanie)
SL-1003 posiada zerowanie automatyczne (za³¹czony mikroprze³¹cznik 2), zdalne (poprzez
konektory 6 i 7) oraz zerowanie rêczne uruchamiane przyciskiem Res. Automatyczny Reset
bêdzie uruchamiany w momencie zrównania siê wartoœci zliczanej z wartoœci¹ ustawionego
progu P. W tym trybie pracy przekaŸnik powinien byæ ustawiony na dzia³anie chwilowe
(mikroprze³¹cznik nr 1 w poz. OFF). Jednoczeœnie wyœwietlacz zostaje wyzerowany lub
nastawiony na wartoœæ progow¹ w zale¿noœci od wybranego kierunku liczenia. Jeœli korzystamy z
zerowania rêcznego lub zdalnego, a przekaŸnik po wykonaniu programu ma dzia³anie ci¹g³e to
nastêpuje opisana ju¿ zmiana na wyœwietlaczu i powrót przekaŸnika z pozycji aktywnej do biernej.
