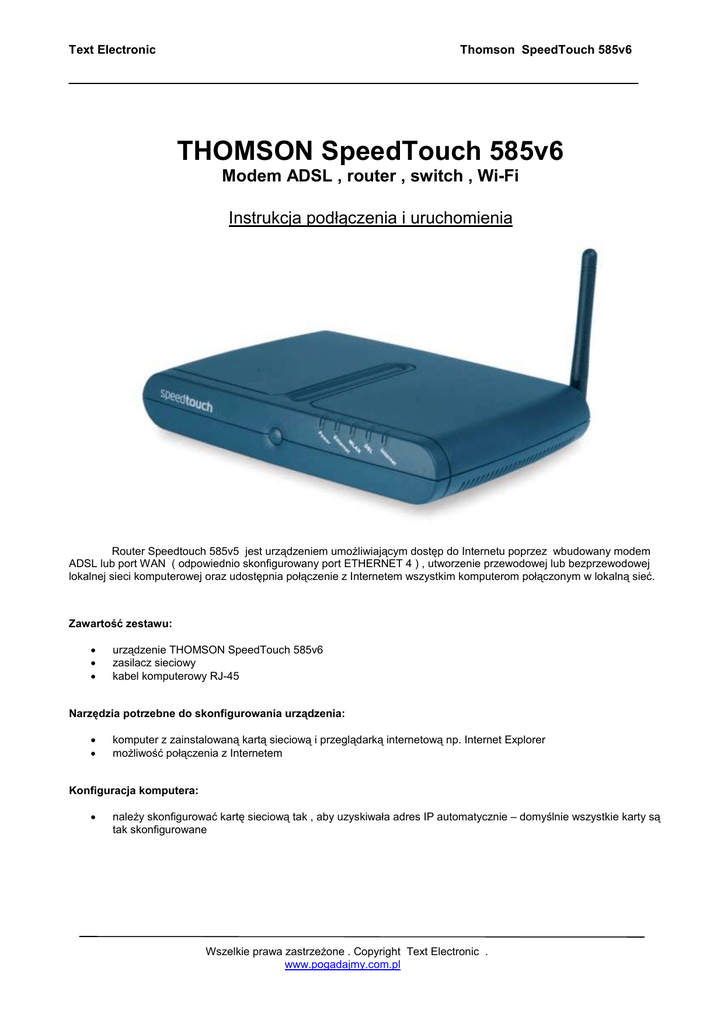

Thomson SpeedTouch 585v6
THOMSON SpeedTouch 585v6
Modem ADSL , router , switch , Wi-Fi
Instrukcja podłączenia i uruchomienia
Router Speedtouch 585v5 jest urządzeniem umoŜliwiającym dostęp do Internetu poprzez wbudowany modem
ADSL lub port WAN ( odpowiednio skonfigurowany port ETHERNET 4 ) , utworzenie przewodowej lub bezprzewodowej
lokalnej sieci komputerowej oraz udostępnia połączenie z Internetem wszystkim komputerom połączonym w lokalną sieć.
Zawartość zestawu:
•
•
•
urządzenie THOMSON SpeedTouch 585v6
zasilacz sieciowy
kabel komputerowy RJ-45
Narzędzia potrzebne do skonfigurowania urządzenia:
•
•
komputer z zainstalowaną kartą sieciową i przeglądarką internetową np. Internet Explorer
moŜliwość połączenia z Internetem
Konfiguracja komputera:
•
naleŜy skonfigurować kartę sieciową tak , aby uzyskiwała adres IP automatycznie – domyślnie wszystkie karty są
tak skonfigurowane
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 585v6
1. Instalacja SpeedTouch 585v6
Przed podłączeniem kabli naleŜy upewnić się, Ŝe wszystkie urządzenia (SpeedTouch , komputer ) mają wyłączone
zasilanie.
•
•
•
•
Port DSL połącz kablem RJ-11 z gniazdem DSL/Internet w spliterze/filtrze .
Port ETHERNET połącz kablem komputerowym RJ-45 z kartą sieciową w komputerze .
Do okrągłego gniazda zasilającego podłącz wtyk zasilacza .
Zasilacz podłącz do gniazda napięcia zmiennego 230V .
Po podłączeniu wszystkich kabli naleŜy włączyć zasilanie urządzeń.
2 . Konfiguracja Speedtouch 585v6
Uruchom przeglądarkę internetową np. Internet Explorer . W pasku adresu wpisz http://192.168.1.254 i naciśnij Enter .
Na ekranie wyświetli się okno panelu konfiguracyjnego , jak poniŜej .
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 585v6
2.1 Konfiguracja łącza internetowego ADSL ( na przykładzie Neostrada TP S.A. )
•
Wybierz SpeedTouch a następnie Set Up ( patrz poniŜej ) :
•
W nowym oknie kliknij Next .
•
W kolejnym oknie zaznacz Routed PPP i kliknij Next .
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
•
•
•
Thomson SpeedTouch 585v6
Wybierz właściwe parametry :
- VPI/VCI
: 0/35 ( dla Neostrady )
- Connection Type : PPPoE
Kliknij Next aby przejść do następnego okna .
Teraz wpisz swoją nazwę uŜytkownika i hasło . Następnie kliknij Next .
W kolejnym oknie moŜesz zabezpieczyć Speedtouch 585 przed nieuprawnionymi osobami , wprowadzając swoją
nazwę uŜytkownika i hasło . JeŜeli nie chcesz dodatkowego zabezpieczenia kliknij Next .
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 585v6
•
Kliknij Start aby rozpocząć proces konfiguracji .
•
Zostanie wyświetlone poniŜsze okno :
•
JeŜeli wszystkie wprowadzone dane są prawidłowe , zostanie wyświetlony poniŜszy komunikat :
Aby zakończyć proces konfiguracji kliknij Finish .
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 585v6
UWAGA !
Proces konfiguracji internetowego łącza DSL moŜe trwać ok. 3 min . Prawidłowość połączenia sygnalizowana
jest poprzez świecenie się diod DSL i Internet na zielono .
2.2 Konfiguracja portu ETHERNET 4 do pracy jako WAN .
SpeedTouch 585v6 umoŜliwia konfigurację portu ETHERNET 4 do pracy jako port WAN . Dzięki takiej moŜliwości
staje się urządzeniem bardzo uniwersalnym , moŜliwym do wykorzystania równieŜ w osiedlowych sieciach kablowych .
W tym wypadku urządzenie pracuje jako router z 3 portowym switch’em oraz Wi-Fi .
Aby skonfigurować port ETHERNET 4 do pracy jako WAN :
•
•
•
•
Kliknij następujący link aby ściągnąć plik konfiguracyjny http://www.pogadajmy.com.pl/st585/st585wan.ini
Zapisz plik na dysku .
Zaloguj się do ST585 .
Wybierz SpeedTouch a następnie Configuration .
•
•
•
•
Kliknij Save or Restore Configuration .
W nowym oknie , korzystając z funkcji Przeglądaj , odszukaj zapisany na dysku plik st585wan.ini .
Zaznacz go i kliknij Otwórz .
Następnie , kliknij Restore Configuration Now .
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 585v6
•
Na ekranie pojawi się następujący komunikat :
•
•
Aby kontynuować kliknij OK.
Rozpocznie się proces wczytywania konfiguracji – patrz poniŜej .
•
•
•
Po zakończeniuj operacji wczytywania konfiguracji , port ETHERNET 4 pracuje jako WAN .
Podłącz do portu ETHERNET 4 kabel RJ-45 którym dostarczany jest Internet od dostawcy kablowego .
Odczekaj ok. 5 sekund a następnie odświeŜ stronę . JeŜeli SpeedTouch 585 połączył się z Internetem ,
w polu Broadband Connection zostanie wyświetlona charakterystyczna zielona litera V , na rysunku poniŜej
zaznaczona czerwoną strzałką .
Wszelkie prawa zastrzeŜone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 585v6
DALSZA CZĘŚĆ INSTRUKCJI WKRÓTCE !!!
