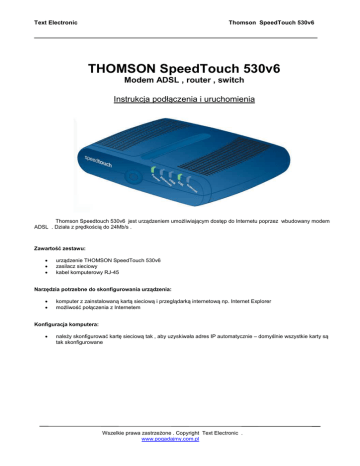

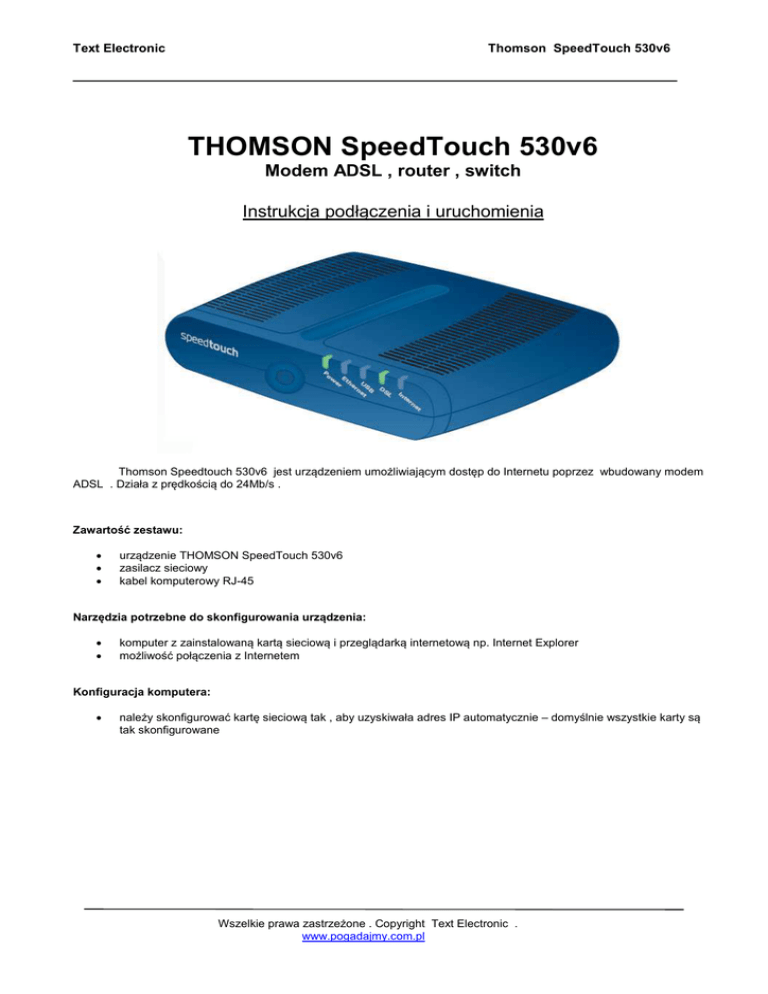

Thomson SpeedTouch 530v6
THOMSON SpeedTouch 530v6
Modem ADSL , router , switch
Instrukcja podłączenia i uruchomienia
Thomson Speedtouch 530v6 jest urządzeniem umożliwiającym dostęp do Internetu poprzez wbudowany modem
ADSL . Działa z prędkością do 24Mb/s .
Zawartość zestawu:
•
•
•
urządzenie THOMSON SpeedTouch 530v6
zasilacz sieciowy
kabel komputerowy RJ-45
Narzędzia potrzebne do skonfigurowania urządzenia:
•
•
komputer z zainstalowaną kartą sieciową i przeglądarką internetową np. Internet Explorer
możliwość połączenia z Internetem
Konfiguracja komputera:
•
należy skonfigurować kartę sieciową tak , aby uzyskiwała adres IP automatycznie – domyślnie wszystkie karty są
tak skonfigurowane
Wszelkie prawa zastrzeżone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 530v6
1. Instalacja SpeedTouch 585v6
Przed podłączeniem kabli należy upewnić się, że wszystkie urządzenia (SpeedTouch , komputer ) mają wyłączone
zasilanie.
•
•
•
•
Port DSL połącz kablem RJ-11 z gniazdem DSL/Internet w spliterze/filtrze .
Port ETHERNET połącz kablem komputerowym RJ-45 z kartą sieciową w komputerze .
Do okrągłego gniazda zasilającego podłącz wtyk zasilacza .
Zasilacz podłącz do gniazda napięcia zmiennego 230V .
Po podłączeniu wszystkich kabli należy włączyć zasilanie urządzeń.
2 . Konfiguracja Speedtouch 530v6
Uruchom przeglądarkę internetową np. Internet Explorer . W pasku adresu wpisz http://192.168.1.254 i naciśnij Enter .
Na ekranie wyświetli się okno panelu konfiguracyjnego , jak poniżej .
Wszelkie prawa zastrzeżone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 530v6
2.1 Konfiguracja łącza internetowego ADSL ( na przykładzie Neostrada TP S.A. )
•
Wybierz SpeedTouch a następnie Set Up ( patrz poniżej ) :
•
W nowym oknie kliknij Next .
•
W kolejnym oknie zaznacz Routed PPP i kliknij Next .
Wszelkie prawa zastrzeżone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
•
•
Thomson SpeedTouch 530v6
Wybierz właściwe parametry :
- VPI/VCI
: 0/35 ( dla Neostrady )
- Connection Type : PPPoA
Kliknij Next aby przejść do następnego okna .
Teraz wpisz swoją nazwę użytkownika i hasło . Następnie kliknij Next .
Wszelkie prawa zastrzeżone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
Thomson SpeedTouch 530v6
•
W kolejnym oknie możesz zabezpieczyć Speedtouch 530v6 przed nieuprawnionymi osobami , wprowadzając swoją
nazwę użytkownika i hasło . Jeżeli nie chcesz dodatkowego zabezpieczenia kliknij Next .
•
Kliknij Start aby rozpocząć proces konfiguracji .
•
Zostanie wyświetlone poniższe okno :
Wszelkie prawa zastrzeżone . Copyright Text Electronic .
www.pogadajmy.com.pl
Text Electronic
•
Thomson SpeedTouch 530v6
Jeżeli wszystkie wprowadzone dane są prawidłowe , zostanie wyświetlony poniższy komunikat :
Aby zakończyć proces konfiguracji kliknij Finish .
UWAGA !
Proces konfiguracji internetowego łącza DSL może trwać ok. 3 min . Prawidłowość połączenia sygnalizowana
jest poprzez świecenie się diod DSL i Internet na zielono .
