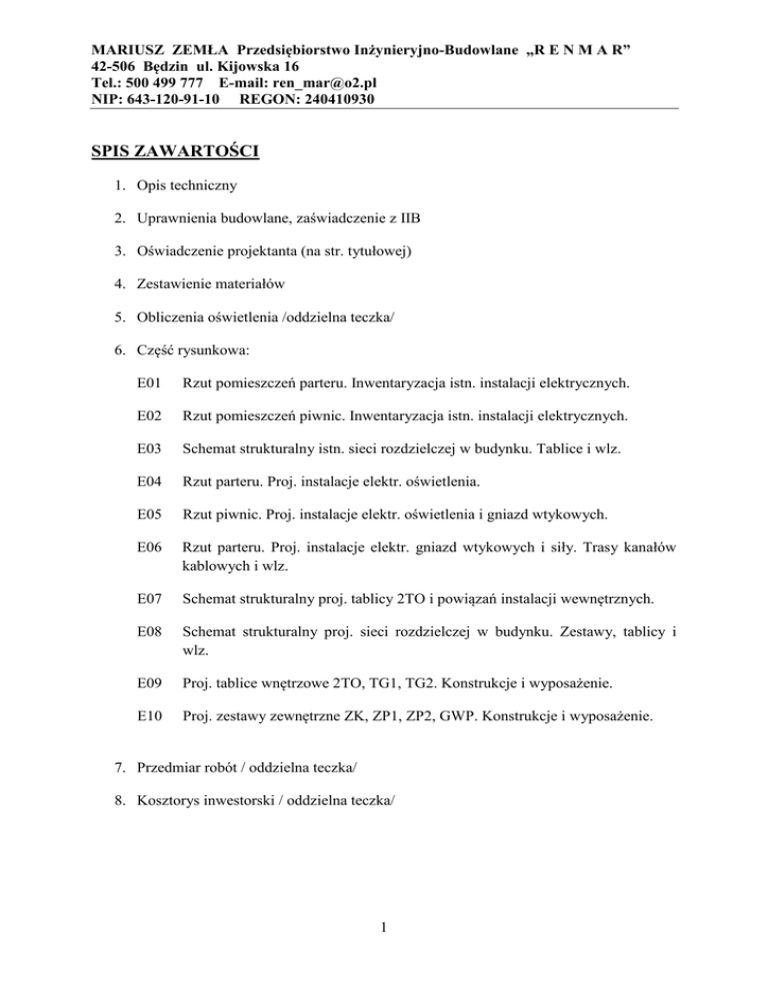

SPIS ZAWARTOŚCI
1. Opis techniczny
2. Uprawnienia budowlane, zaświadczenie z IIB
3. Oświadczenie projektanta (na str. tytułowej)
4. Zestawienie materiałów
5. Obliczenia oświetlenia /oddzielna teczka/
6. Część rysunkowa:
E01
Rzut pomieszczeń parteru. Inwentaryzacja istn. instalacji elektrycznych.
E02
Rzut pomieszczeń piwnic. Inwentaryzacja istn. instalacji elektrycznych.
E03
Schemat strukturalny istn. sieci rozdzielczej w budynku. Tablice i wlz.
E04
Rzut parteru. Proj. instalacje elektr. oświetlenia.
E05
Rzut piwnic. Proj. instalacje elektr. oświetlenia i gniazd wtykowych.
E06
Rzut parteru. Proj. instalacje elektr. gniazd wtykowych i siły. Trasy kanałów
kablowych i wlz.
E07
Schemat strukturalny proj. tablicy 2TO i powiązań instalacji wewnętrznych.
E08
Schemat strukturalny proj. sieci rozdzielczej w budynku. Zestawy, tablicy i
wlz.
E09
Proj. tablice wnętrzowe 2TO, TG1, TG2. Konstrukcje i wyposażenie.
E10
Proj. zestawy zewnętrzne ZK, ZP1, ZP2, GWP. Konstrukcje i wyposażenie.
7. Przedmiar robót / oddzielna teczka/
8. Kosztorys inwestorski / oddzielna teczka/
1
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
1. Opis techniczny
1.1.
Przedmiot opracowania
Przedmiotem niniejszego opracowania jest Projekt Wykonawczy (PW) remontu
i przebudowy istniejących instalacji elektrycznych w budynku
MOPS położonym
w Katowicach przy ul. Morcinka 19a na potrzeby użytkownika części parteru i piwnic.
1.2.
Zakres opracowania
Projekt swoim zakresem obejmuje:
a) demontaż istniejących instalacji elektrycznych w zakresie określonym na rys. nr E01,
E02, E03,
b) proj. odtworzenie przebudowa i modernizacja instalacji oświetlenia podstawowego i
ewakuacyjnego wg rys. nr E04, E05, E07,
c) j. w. lecz instalacji gniazd wtykowych ogólnych i dedykowanych oraz siły wg rys. nr E05,
E06, E07,
d) j.w. lecz tablic rozdzielczych i zestawów złączowo-pomiarowych z głównym
wyłącznikiem p.poż. prądu wg rys. nr E07, E08, E09, E10,
e) proj. wewnętrzne linie zasilające (wlz) wg rys. nr E06, E08,
f) proj. trasy kanałów kolorowych n/t z przeznaczeniem dla instalacji elektrycznych
i teletechnicznych wg rys. nr E06.
Projekt nie obejmuje swoim zakresem:
a) instalacji sieci LAN- proj. okablowania i gniazd,
b) instalacji telefonicznej- demontaż i proj. odtworzenie
c) instalacji alarmowej- demontaż i proj. odtworzenie
Zakres j.w. zostanie objęty odrębnym PW branży teletechnicznej (lecz wiąże się z
niniejszym PW).
1.3.
Podstawa opracowania
1. zlecenie dla Renmar z MOPS Katowice,
2. rzuty budowlane w pdf 1:100 z MOPS,
3. rzuty w dwg, 1:75 przygotowane przez Renmar wg w/w pdf,
2
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
4. inwentaryzacja istn. w budynku instalacji elektrycznych,
5. wytyczne, uzgodnienia robocze z inwestorem i użytkownikiem w zakresie zakresu prac
remontowych i standardów wyposażenia,
6. Ustawa z 07.07.1994.Prawo budowlane- tekst jednolity (Dz. U. z 2010 r. nr 243, poz.
1623 z późn. zmianami)
7. Rozporządzenie MI z 12.04.2002 r. w sprawie warunków techn., jakimi powinny
odpowiadać budynki i ich usytuowanie ( Dz. U. nr 75, poz. 690 z późn. zm.)
8. Rozporządzenie MSWIA z 07.06.2010 r. w sprawie ochrony p. poż. budynków
(Dz. U. nr 109, poz. 710 z późn. zm.)
9. Rozporządzenie MI z 06.02.2003 w sprawie BHP podczas wykonywania robót
budowlanych (Dz. U. nr 47, poz. 401 z późn. zm.)
10. Ustawa z 16.04.2004 r. o wyrobach budowlanych ( Dz. U. nr 92, poz. 881 z późn. zm.)
11. Normy:
a) PN-IEC, PN-HD 60364 Norma wieloarkuszowa. Instalacje elektryczne w obiektach
budowlanych. Ochrona dla zapewnienia bezpieczeństwa . Części: 4-41, 4-42, 4-43, 4443, 4-473, 4-482,
b) PN-IEC, PN-HD 60364 J.w. Dobór i montaż wyposażenia elektrycznego.
Części: 5-52, 5-523, 5-53, 5-534, 5-54, 5-559,
c) PN-HD 60364-6 Instalacje elektryczne nN. Sprawdzanie,
d) PN-EN 12464-1 Światło i oświetlenie. Część 1: Miejsca pracy we wnętrzach,
e) PN-EN 1838 Oświetlenie awaryjne
f) PN-EN 50172 Systemy awaryjnego oświetlenia ewakuacyjnego,
g) N-SEP-E-002 Instalacje elektryczne w obiektach budowlanych. Podstawy planowania,
12. zeszyty tematyczne z zakresu instalacji elektrycznych - przepisy, normy, rozwiązania wyd. SEP-INPE,
13. katalogi i karty katalogowe producentów artykułów, materiałów, urządzeń i wyrobów
budowlanych zastosowanych w opracowaniu,
14. obliczenia natężenia oświetlenia (oddzielny załącznik do PW),
15. uzgodnienia robocze z projektantem z branży teletechnicznej.
3
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
1.4.
Stan istniejący
1.4.1. Istn. instalacje elektryczne wewnętrzne
Zakres inwentaryzacji istn. instalacji elektr. oświetlenia, gniazd wtykowych i siły
w budynku ograniczono do pomieszczeń parteru i piwnic użytkowanych aktualnie przez
Fundację „Gniazdo”. Istn. instalacje wykonane są przewodami giętkimi i drutowymi o
przekrojach od 1,0 do 2,5 mm2 jako p/t i n/t. Część gniazd wtykowych zasilana jest
przewodami o przekroju 1,5 mm2 Cu. Instalacje n/t wykonane są głównie w listwach i
kanałach kablowych PCV. Istn. obwody zasilane są z tablicy T-B. Istn. oświetlenie
pomieszczeń nie spełnia wymaganych kryteriów oświetleniowych. Oprawy oświetleniowe
oraz osprzęt instalacyjny p/t i n/t wraz z przewodami p/t i n/t są w bardzo złym stanie
technicznym. Istn. instalacje nie spełniają wymagań obowiązujących przepisów i norm a ich
dalsze użytkowanie stanowi zagrożenie bezpieczeństwa dla ludzi i obiektu. Instalacje te nie
spełniają także aktualnych standardów i wymagań użytkowych. W związku z powyższym
wszystkie istn. instalacje w zakresie ujętym na rzutach inwentaryzacyjnych:
- rys. nr E01 (parter) i nr E02 (piwnice w części pomiędzy liniami podziału A-B i C-D) –
z uwzględnieniem informacji zawartych w legendach i uwagach na w/w rysunkach PODLEGAJĄ W CAŁOŚCI DEMONTAŻOWI ORAZ ODBUDOWIE I MODERNIZACJI.
Zakres proj. odbudowy omówiono w dalszej części opisu. Istn. instalacje elektryczne
wewnętrzne w pozostałych częściach budynku pozostają - na obecnym etapie - bez zmian.
Instalacje te - w trybie odrębnym - podlegają jednak przeglądowi z oceną ich stanu
technicznego pod kątem bezpieczeństwa użytkowania.
1.4.2. Istn. zasilanie, pomiar energii-tablice i zestawy rozdzielcze
Budynek zasilany jest z sieci Tauron kablem nN YAKY 4x120 mm2 ze złącza
nr 149740 w ul. Morcinka poprzez istn. na budynku złącze ZK Tauron nr 55270.
Ze złącza ZK ( ZK-3a) zasilani są Odbiorcy:
1. MOPS z mocą Pp= 21,2 kW - pomiar bezpośredni z licznikiem elektronicznym
3x230/400V, 63A nr 62667725 zabudowanym w skrzynce SL (przy ZK),
2. Fundacja „Gniazdo” z mocą Pp=21,2 kW - pomiar bezpośredni z licznikiem C52,
3x230/400V 25 (100)A nr 7019707 zabudowanym na tablicy wnękowej TBL,
4
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
Wspólne dla w/w pomiarów 1 i 2 zabezp. przedlicznikowe 80AgG zabudowane jest w
zestawie złączowym RG (nad ZK). Lokalizacje i elewacje istn. zestawów tablic rozdzielczych
ZK, RG, SL, SZ pokazano na rys. nr E01. Powiązania sieciowe w/w tablic i zestawów oraz
innych tablic w budynku pokazuje schemat strukturalny sieci rozdzielczej w budynku – rys.
nr E03.
Inne niezbędne informacje zawarto w legendach i uwagach na w/w warunkach.
Wymienione powyżej zestawy, TBL, TB, TB7, T-B oraz ZK, RG, SL, SZ wykazują znaczne
zużycie techniczne i nie spełniają aktualnie obowiązujących wymagań technicznych,
przepisów i norm.
ZESTAWY TE PODLEGAJĄ W CAŁOŚCI DEMONTAŻOWI ORAZ ODBUDOWIE
I MODERNIZACJI.
Zakres proj. odbudowy omówiono w dalszej części opisu. Wszystkie pozostałe tablice
rozdzielne w budynku (zamieszczone na schemacie E03), główny kabel zasilający z Tauron
oraz moce przyłączeniowe dla Odbiorców 1 i 2 j. w. pozostają - na obecnych etapie – bez
zmian.
1.5.
Stan projektowany
1.5.1. Trasy kablowe
Na korytarzach nr 14,19,22 i w częściach komunikacyjnych pomieszczeń nr 10,24
należy wykonać trasy kablowe n/t złożone z kanałów kablowych PCV typu KP i LS Emiter.
Trasy, typy, długości kanałów pokazano i podano na rys. nr E06. Trasy te przewidziano dla
przewodów głównych obwodów oświetlenia, gniazd, wlz z tablic 2TO, TG1, TG2 (trasy nr 11 do 8-8 i 10-10) oraz dla okablowania niskoprądowego ( trasy z oddzielną komorą nr 1-1, 66, 4-4, 3-3, 2-2 i 9-9).
Dla powiązań odcinków kanałów przedzielonych na trasie ścianami należy wykonać
przepusty z rur ø50 i ø60. Pozostałe informacje zawarto na rys. E06. Akcesoria dla kanałów
na trasie wykazano w zestawieniu materiałów. Dla GLZ nr E1 i E2 z ZP1,2 do TG1,2
przygotować rury ochronne giętkie wzmocnione RKLF 54/47 ułożone w ścianie p/t.
Inne trasy dla przewodów instalacyjnych będą omawiane w dalszej części opisu.
5
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
1.5.2. Instalacje siły, gniazd wtykowych ogólnych i DATA
Instalacje gniazd wtykowych wykonać przewodami YDYżo 3x2,5 mm2, a siły
(wypusty kuchni elektrycznych) przewodami YDYżo 5x4 mm2. Przewody układać p/t
i w kanałach kablowych PCV. Na przejściach przez ściany i stropy przewody prowadzić
w przepustach w osłonie z rur giętkich wzmocnionych RKLF. Stosować gniazda wtykowe
z uziemieniem 2P+Z, 16A, 250V pojedyncze i podwójne IP20 i IP44 (sanitariaty, kuchnia,
zmywalnia). Gniazda montować w puszkach p/t ø60. W proj. zestawach ZG (PEL) należy
zabudować po 2 gniazda wtykowe pojedyncze z uziemieniem 2P+Z, 16A, 250V ogólne –
w kolorze białym i DATA z kluczem w kolorze czerwonym IP20 p/t.
Gniazda montować w zestawach puszek p/t 5xø60 z zastosowaniem zbiorczej ramki 5krotnej. W każdym zestawie j.w. przygotowano puszkę ø60 dla projektowanego gniazda
logicznego 2xRJ45 (gniazda zostaną wydane w PW teletechnicznym ).
Wypust dla kuchni elektrycznej w pomieszczeniu kuchni nr 8 zakończyć odgałęźnikiem 5x6
mm2 n/t IP54. W pom. jadalni nr 29 wykonać wypust j.w. (dla kuchni elektrycznej
planowanej docelowo). Instalację wykonać zgodnie z rzutem – rys. nr E06, gdzie podano
lokalizację gniazd, trasy przewodów p/t i w kanałach, wysokości zabudowy gniazd itp.
Informacje uzupełniające zawarto w legendzie i uwagach na w/w rysunku.
Instalacje gniazd wtykowych w piwnicach wykonać przewodami YDYżo 3x2,5 mm2
układanymi w rurach PCV ø16 n/t. Stosować gniazda pojedyncze i podwójne z uziemieniem
2P+Z, 16A, 250V n/t, IP54.
Powyższe wykonać wg rzutu – rys. nr E05 oraz zawartych w nim informacji uzupełniających.
Zasilanie obwodów gniazd wtykowych wykonać z proj. tablicy 2TO – wg schematu
strukturalnego – rys. nr E07.
Uwagi:
1. Na rzutach nr E06, E05 nie naniesiono lokalizacji puszek rozgałęźnych ø80 p/t, IP20 i
odgałęźników n/t, IP54 z listwami 5x2,5 mm2. Odgałęźniki te instalować gdy zajdzie
taka potrzeba.
2. Na rzutach j.w. określono lokalizację i wysokość gniazd wtykowych. Ostateczne
miejsca i wysokości ich zabudowy uściślić z użytkownikiem na etapie wykonawstwa.
6
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
1.5.3. Instalacje oświetlenia podstawowego
Instalacje oświetlenia wykonać zgodnie z rzutami – rys. nr E04 (parter) i nr E05
(piwnice) przewodami YDYżo 3 i 4x1,5mm2 p/t i w kanałach kablowych (parter) i n/t
w rurach PCV ø16 (piwnice).
Na rysunkach nie określono tras prowadzenia przewodów p/t i n/t w rurach. Trasy te ustalić w
trakcie wykonawstwa. Na przejściach przez ściany i stropy przewody prowadzić
w przepustach w osłonie z rur RKLF.
Zastosować oprawy oświetlenia podstawowego do zabudowy n/t, nasufitowej świetlówkowe
z zapłonem elektronicznym EVG i ze świetlówkami kompaktowymi CFL, E27 o IP20,44,65 –
zależnie od rodzaju pomieszczenia.
Stosować osprzęt p/t, IP20,44 (parter) i n/t IP54 (piwnice) z zabudową na wysokości 1,2m.
Do obwodów oświetlenia włączyć sygnalizację dzwonkową oraz zasilanie wentylatorów
kanałowych w sanitariatach. Zastosować wentylatory z opóźnieniem (ok. 3 min) przy
wyłączaniu.
Obwody oświetlenia ciągów komunikacyjnych na korytarzach nr 14,19,22 i częściowo w
pomieszczeniach 10 i 24 sterowane będą przyciskami p/t poprzez przekaźniki bistabilne w
tablicy 2TO z zastosowaniem przewodu YDY 2x1 mm2. Parametry i typy opraw
oświetleniowych, wentylatorów, osprzętu itp. podano w legendzie na w/w rysunkach oraz
w zestawieniu materiałów.
Zasilanie obwodów oświetl. wykonać z proj. tablicy 2TO – wg schematu strukturalnego – rys.
nr E07.
Uwagi:
1. Jak uwaga nr 1 w rozdz. 1.5.2
2. Wysokość zabudowy łączników uściślić z użytkownikiem na etapie wykonawstwa.
3. Ilość i rozmieszczenie opraw oświetleniowych dokonano na podstawie obliczeń
natężenia oświetlenia. Wyniki obliczeń zamieszczono w załączonych do PW
obliczeniach. Wymagane poziomy natężenia podano na rys. nr E04 (w tabeli z
wykazem pomieszczeń).
7
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
1.5.4. Oświetlenie awaryjne i ewakuacyjne
Część parterowa budynku nie była wyposażona w ten rodzaj oświetlenia. Oświetlenie
awaryjne należy zastosować w ciągach komunikacyjnych i w przestrzeniach j.n. :
- korytarze, schody i hol – pom. nr. 14,19,22,20 i -8,-11
- sanitariaty – pom. nr 15, 26, 27, 28
- pomieszczenie techniczne nr 12
W części opraw oświetlenia podstawowego przewidziano moduły (inwertery) awaryjne AW
z t=2h i autotestem. Na drogach ewakuacyjnych należy zabudować oprawy ewakuacyjne n/t,
IP44, 65 z t=2h i autotestem, EW1, EW3 wraz z odpowiednimi piktogramami.
Oprawa zewn. EW2 jest oprawą awaryjno-sieciową /akumulator tej oprawy należy
zabudować w wiatrołapie/. Oprawę EW2 z t=2h i autotestem zabudować n/t nad wejściem
głównym do budynku.
Rozmieszczenie opraw awaryjnych AW i ewakuacyjnych EW pokazano na rzutach – rys. nr
E04 i E05.
Typy, parametry i inne informacje dotyczące w/w opraw podano w legendzie i uwagach na
w/w rysunkach oraz w zestawieniu materiałów. Wymagane natężenie oświetlenia na drogach
ewakuacyjnych powinno wynosić min 1 lx.
Zasilanie obwodów z oprawami AW i EW wykonać z proj. tablicy 2TO – wg schematu
strukturalnego – rys. E07.
Wszystkie oprawy z modułem AW i EW winny posiadać właściwe świadectwo dopuszczenia
CNBOP.
1.5.5. Zestawy złączowo-pomiarowe i tablice rozdzielcze
W miejsce istn. i przeznaczonych do demontażu zestawów i tablic rozdzielczych
(omówionych w rozdz. 1.4.2 opisu) należy zabudować proj. zestawy i tablice i tak:
1. istn. złącze kalowe ZK (ZK-3a) w obudowie stalowej wymienić na proj. nowe złącze
kablowe ZK (ZK-3a).
2. istn. zestawy złączowo-pomiarowe
a) RG, SL, SZ zewn. (z pomiarem dla Odbiorcy nr 1)
b) TBL (1,2,3) wewn. (z pomiarem dla Odbiorcy nr 2)
8
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
wymienić na proj. zestaw złączowo-pomiarowy z głównym wyłącznikiem p.poż.
GWP+ZP1+ZP2 (wspólna obudowa zewn. nad złączem ZK).
Istn. pomiary a) i b) należy przenieść do proj. zestawów ZP1 (pomiar dla Odbiorcy
nr 1) i ZP2 (pomiar dla Odbiorcy nr 2)
3. istn. zestaw tablic TB, TB7, T-Ba wymienić na proj. zestaw tavlic TG1, TG2, 2TO
gdzie:
a) TG1 stanowi tablicę główną dla Odbiorcy nr 1
b) TG2 stanowi tablicę główną dla Odbiorcy nr 2
c) 2TO stanowi tablicę rozdzielczą dla instalacji elektrycznych stanowiących
przedmiot niniejszego PW.
Proj. złącze kablowe z lp 1 i zestawy z lp 2 należy wykonać wg schematu strukturalnego –
rys. nr E8 z wyposażeniem wg rys. nr E10.
Proj. zestaw tablic z lp 3 należy wykonać wg schematów strukturalnych – rys. nr E07
i nr E08 z wyposażeniem wg rys. nr E09.
Na w/w rysunkach zawarto wszystkie podstawowe dane, zestawienia i informacje
niezbędne do wykonania proj. zestawów i tablic oraz ich zabudowy w obiekcie.
Lokalizację w/w zestawów i tablic pokazano na rzucie – rys. nr E06.
Uwaga:
Na schemacie nr E03 podano zalecaną zmianę oznaczeń wszystkich istn. w obiekcie tablic
rozdzielczych, których przebudowy i modernizacji nie ujmuje niniejszy PW (poza
koniecznym zakresem wymiany niektórych wlz).
1.5.6. Wewnętrzne linie zasilające (wlz), zasilania inne
W związku ze zmianami omówionymi w rozdz. 1.5.5 opisu zachodzi konieczność
wykonania z proj. TG1 nowych wlz do istn. tablic TBO (wymiennikownia i archiwum
MOPS- piwnice), TB1 i TB2 ( Sekcja ds. Bezdomnych MOPS- parter część lewa i prawa),
T-Bb (Centrum Poradnictwa Specjalistycznego MOPS- piętro).
W/w wlz to:
- nr E11-YDY 5x10 (TB0); - nr E12-YDY 5x10 (TB1)
- nr E13-YDY 5x6 (TB2); - nr E14-YDY 5x16 (T-Bb)
Z proj. TG2 do proj. 2TO należy wykonać wlz nr E21-YDY 5x16.
9
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
Zasilanie tablic TG1 i TG2 wykonać z zestawów odpowiednio ZG1 i ZG2 kablami nr E1 i E2
- YKY 5x25. Połączenie złącza ZK z GWP wykonać kablem nr EZ1 4xYKY 1x70.
Istn. kabel zasilający z sieci Tauron d o złącza ZK nr EZ – YAKY 4x120 pozostaje bez
zmian.
Proj. wlz z TG1 i TG2 oraz połączenia wewnętrzne w zestawie ZP1, ZPZ i GWP wykonać
zgodnie ze schematem strukturalnym - rys. nr E08.
Proj. przewody i kable układać p/t (głównie nr E13 w pomieszcz. Nr 30), w kanałach
kablowych n/t, rurach ochronnych w przepustach przez stropy i ściany. Trasy wlz pokazano
na rzucie - rys. nr E06. Na w/w rys. zamieszczono wszystkie niezbędne informacje wraz
z listą kablową.
1.6.
Pomiar energii elektrycznej
W związku z przebudową istn. tablic i zestawów rozdzielczych (co omówiono
w rozdz. 1.4.2 i 1.5.5 opisu) projektuje się przebudowę i przeniesienie istn. bezpośrednich
układów pomiaru energii elektrycznej dla ODBIORCÓW NR 1 i 2.
Przeniesione układy pomiarowe należy zabudować w proj. zewnętrznym zestawie ZP1+ZP2
wykonanym wg schematu – rysunku nr E08 i rysunku wyposażenia nr E10.
Umowne moce przyłączeniowe dla Odbiorców nr 1 i 2 wynoszą po 21,2 kW i na obecnym
etapie remontu i przebudowy instalacji elektrycznych w obiekcie nie ulegają zmianie.
Jako zabezpieczenia przedlicznikowe zastosować wkładki topikowe 63 AgG zabudowane
w rozłącznikach bezpiecznikowych 160A, 400V – ozn. FP1 i FP2.
Jako zabezpieczenia zalicznikowe zastosować wyłączniki nadprądowe 3P bez członu
zwarciowego IN=32A (ogranicznik mocy) – ozn. FZ1 i FZ2. Aparaty FP i FZ przystosować
do plombowania.
Przed rozpoczęciem przebudowy istn. układów pomiarowych należy uzyskać zgodę z ZE –
Tauron na rozplombowanie liczników i wyłączenie napięcia.
Przebudowę należy tak zorganizować aby czas wyłączenia całego obiektu spod napięcia był
jak najkrótszy. Wyłączenie uzgodnić także ze wszystkimi użytkownikami obiektu.
Zakończenie w/w prac należy zgłosić w ZE Tauron (załączenie napięcia, zabudowa
liczników, oplombowanie).
10
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
1.7.
Przeciwpożarowy wyłącznik prądu
Budynek nie jest wyposażony w główny wyłącznik p.poż. powodujący wyłączenie
zasilania elektr. w całym obiekcie. W proj. wspólnej obudowie dla ZP1 i ZP2 przewidziano
zabudowę głównego wyłącznika p.poż. prądu GWP.
Zestaw GWP złożony jest z rozłącznika izolacyjnego QP typu DPX-I, 3P, 160A z
wyzwalaczem wzrostowym 230VAC. Rozłącznik QP zapewnia także możliwość jego
ręcznego wyłączenia. Rozłącznik QP przystosować do plombowania.
Obwód sterowania wyzwalaniem QP składa się z zabezpieczenia FWP (3-faz.-3C6),
przełącznika faz KWP (3x230V/230V) z fazą priorytetową. Sterowanie zdalne rozłącznikiem
QP realizowane będzie przyciskiem PWP zabudowanym przed wejściem głównym do
budynku.
Zestaw GWP wykonać zgodnie z rysunkami nr E08 (schemat strukturalny) i nr E10
(konstrukcje i wyposażenie).
Jako PWP zastosować przycisk 1r,1z w obudowie koloru czerwonego n/t z szybką i
młoteczkiem, IP54.
Połączenie GWP z PWP wykonać przewodem HDGs 3x1,5 p/t o odporności ogniowej PH90.
Lokalizację PWP i trasę obwodu pokazano na rzucie –rys. nr E06.
1.8.
Ochrona przeciwprzepięciowa
Budynek nie jest wyposażony w urządzenia ochrony przeciwprzepięciowej typu 1-
kl.B i typu 2-kl.C (tylko w istn. TB1). Dla ochrony instalacji i urządzeń przed skutkami
wyładowań atmosferycznych i skutkami przepięć łączeniowych należy w proj. tablicach
głównych TG1 (Odbiorca nr 1) i TG2 (Odbiorca nr2) zabudować ochronniki przepięciowe
typu 1+2 – kl. B+C, 4P dla układu sieci TN-S. Zastosować ochronniki np. typu SPB12/280/4, Eaton z dobezpieczeniem 25 AgG.
Rezystancja PE w miejscu włączenia ochronników nie powinna przekraczać 10 Ω. Rysunki
związane to: nr E08 i nr E09.
W proj. tablicy 2TO nie przewiduje się zabudowy ochronników typu 2-kl. C (bezpośrednie
sąsiedztwo z proj. tablicą TG2).
11
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
Wszystkie istn. tablice rozdzielcze w budynku pokazane na schemacie nr E03 pozostają na
obecnym etapie bez zmian, gdyż nie są przedmiotem niniejszego opracowania.
1.9.
Ochrona przeciwporażeniowa
Proj. układ sieci to TN-S (istn. : TN-C-S). Szynę PEN w złączu kablowym ZK (sieć
TN-C) należy uziemić poprzez jej połączenie bednarką FeZn 30x4 z istn. uziomem otokowym
(lub sprawdzić istniejące połączenie).
Rezystancja uziemienia PEN nie powinna przekraczać 5 Ω. Rozdziału PEN na N i PE
wykonać w zestawie złączowo-pomiarowym ZP1, ZP2. Zasilanie tablic głównych TG1 i TG2
wykonać kablami z żyłą PE.
Proj. główną szynę wyrównawczą GSW zabudować przy w/w tablicach i połączyć
przewodem LgY35 mm2 zółto-zielonym z uziemioną szyną PEN w złączu ZK. Zaciski PE
w TG1 i TG2 połączyć z GSW przewodami LgY 25mm2 j.w.
Ochronę przeciwporażeniową zapewni:
− szybkie wyłączenie zasilacza z czasem mniejszym od 0,4 sek.,
− wyłączniki różnicowoprądowe z prądem różnicowym 30 mA,
− połączenia wyrównawcze.
Połączeniami wyrównawczym należy objąć metalową armaturę i rury wodne w kuchni,
zmywalni
i
łazienkach.
Połączenia
wykonać
przewodami
LgY6
żółto-zielonymi
przyłączonymi do w/w GSW. Całość należy wykonać zgodnie z obowiązującymi w tym
zakresie przepisami i normami.
1.10. Ochrona zapewniająca bezpieczeństwo - BHP
Wszystkie prace demontażowe i montażowe objęte niniejszym opracowaniem należy
wykonywać zgodnie z obowiązującymi przepisami BHP, stosować właściwy sprzęt, narzędzia
i odpowiednie środki ochrony osobistej. Zwraca się uwagę na zachowanie szczególnej
ostrożności podczas pracy w obrębie czynnych urządzeń i instalacji elektrycznych oraz
podczas pracy na wysokościach powyżej 2m. Wszelkie prace w pobliżu urządzeń
elektrycznych winny być prowadzone w stanie icj wyłączenia spod napięcia. Pracownicy
wykonujący te czynności winni legitymować się właściwymi uprawnieniami SEP typu „E”,
a osoby nadzorujące – SEP typu „D”.
12
MARIUSZ ZEMŁA Przedsiębiorstwo Inżynieryjno-Budowlane „R E N M A R”
42-506 Będzin ul. Kijowska 16
Tel.: 500 499 777 E-mail: [email protected]
NIP: 643-120-91-10 REGON: 240410930
Całość należy wykonywać wg obowiązujących przepisów BHP.
1.11. Uwagi końcowe
1. wszystkie
przedmiotowe
prace
należy
wykonywać
zgodnie
z
projektem,
obowiązującymi przepisami, normami i zasadami wiedzy technicznej,
2. wszystkie niezbędne obliczenia wykonano w trakcie prac projektowych – wyniki
zawarto w opracowaniu PW. Wyniki obliczeń natężenia oświetlenia załączono do PW,
3. wszystkie zastosowanie materiały i wyroby budowlane winny posiadać właściwe
dokumenty potwierdzające dopuszczalność ich stosowania w budownictwie,
4. dopuszcza się stosowanie materiałów zamiennych pod warunkiem utrzymania
parametrów technicznych i jakościowych nieodbiegających w istotnym zakresie od
przyjętych w projekcie oraz uprzednim uzgodnieniu z inwestorem i projektantem,
5. zaleca się wykorzystanie części zdemontowanych materiałów po uprzednim
sprawdzeniu ich stanu technicznego i przydatności do dalszej eksploatacji,
6. wszystkie zdemontowane i niewykorzystane materiały należy protokolarnie przekazać
inwestorowi,
7. wszystkie prace należy wykonywać w porozumieniu, za zgodą, wg zaleceń i pod
nadzorem właściwych służb eksploatujących remontowane pomieszczenia i obiekt,
8. po zakończeniu wszystkich prac należy wykonać stosowne pomiary ochronne
instalacji elektrycznych oraz pomiary natężeń oświetlenia podstawowego i
ewakuacyjnego potwierdzone sporządzeniem właściwych protokołów.
13
