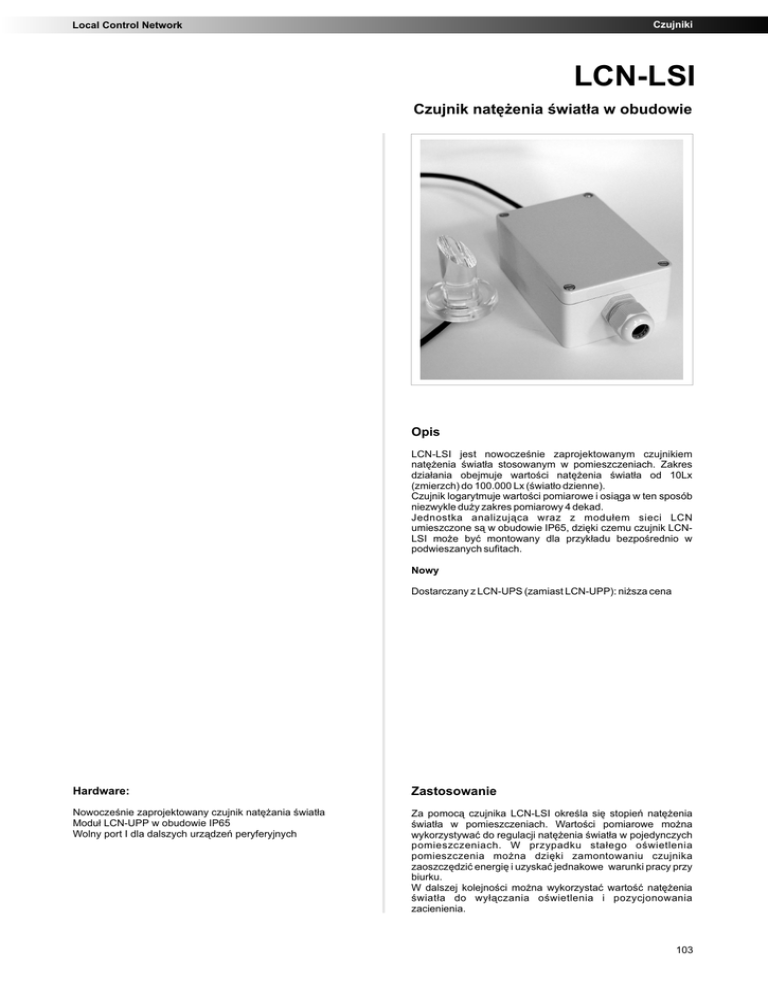

LCN-LSI
Czujnik natężenia światła w obudowie
Opis
LCN-LSI jest nowocześnie zaprojektowanym czujnikiem
natężenia światła stosowanym w pomieszczeniach. Zakres
działania obejmuje wartości natężenia światła od 10Lx
(zmierzch) do 100.000 Lx (światło dzienne).
Czujnik logarytmuje wartości pomiarowe i osiąga w ten sposób
niezwykle duży zakres pomiarowy 4 dekad.
Jednostka analizująca wraz z modułem sieci LCN
umieszczone są w obudowie IP65, dzięki czemu czujnik LCNLSI może być montowany dla przykładu bezpośrednio w
podwieszanych sufitach.
Nowy
Dostarczany z LCN-UPS (zamiast LCN-UPP): niższa cena
Hardware:
Zastosowanie
Nowocześnie zaprojektowany czujnik natężania światła
Moduł LCN-UPP w obudowie IP65
Wolny port I dla dalszych urządzeń peryferyjnych
Za pomocą czujnika LCN-LSI określa się stopień natężenia
światła w pomieszczeniach. Wartości pomiarowe można
wykorzystywać do regulacji natężenia światła w pojedynczych
pomieszczeniach. W przypadku stałego oświetlenia
pomieszczenia można dzięki zamontowaniu czujnika
zaoszczędzić energię i uzyskać jednakowe warunki pracy przy
biurku.
W dalszej kolejności można wykorzystać wartość natężenia
światła do wyłączania oświetlenia i pozycjonowania
zacienienia.
103
LCN-LSI
Czujnik natężenia światła z obudową
Wymiary:
Dane techniczne:
Wymiary:
obudowa (dł x szer. x wys.):
Czujnik światła (Ø x wys.):
120 mm x 80 mm x 50 mm
50 mm x 56 mm
Czujnik
Zakres roboczy
Rozdzielczość
Charakterystyka
Przyłącze czujnika
Zaciski
Typ przewodu
56 mm
50 mm
Długość przewodu
przyłączającego
do czujnika
50 mm
10Lx do 100.000Lx
10Bit
logarytmiczna
bezśrubowe
drut lub linka max.0,5mm2 lub
z końcówką kablową 0,5mm2
max. 100 m w przypadku
przewodu izolowanego
(fabrycznie ustalony na 50m)
120 mm
Ogólne dane:
Temperatura pracy
Wilgotność powietrza
Warunki otoczenia
80 mm
Montaż
Stopień ochrony
-10oC do +40oC
max. 80% wzgl. wilgotności,
nie ulega obroszeniu
do stosowania w stałej
instalacji zgodnie z VDE 632,
VDE 637
IP 20
mocowanie na śrubach
Schemat połączeń
L
N
D
PE
L
N
D
PE
LCN-LSI
