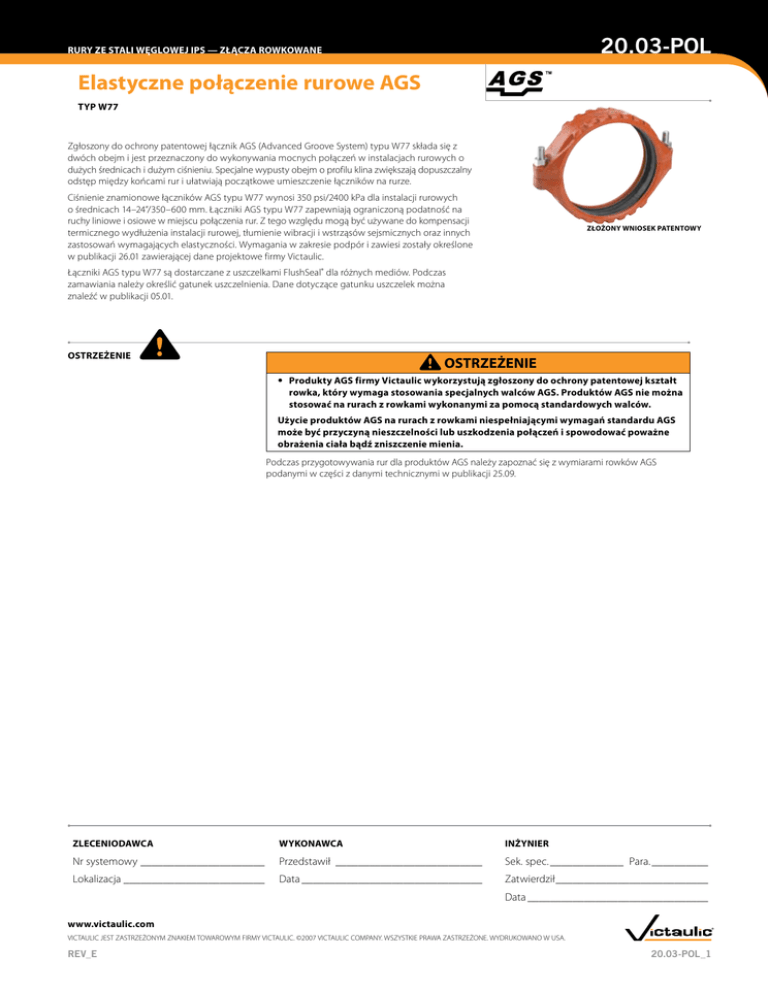

Elastyczne połączenie rurowe AGS 20.03-POL

20.03-POL
RURY ZE STALI WĘGLOWEJ IPS — ZŁĄCZA ROWKOWANE
Elastyczne połączenie rurowe AGS
TYP W77
Zgłoszony do ochrony patentowej łącznik AGS (Advanced Groove System) typu W77 składa się z
dwóch obejm i jest przeznaczony do wykonywania mocnych połączeń w instalacjach rurowych o
dużych średnicach i dużym ciśnieniu. Specjalne wypusty obejm o profilu klina zwiększają dopuszczalny
odstęp między końcami rur i ułatwiają początkowe umieszczenie łączników na rurze.
Ciśnienie znamionowe łączników AGS typu W77 wynosi 350 psi/2400 kPa dla instalacji rurowych
o średnicach 14–24”/350–600 mm. Łączniki AGS typu W77 zapewniają ograniczoną podatność na
ruchy liniowe i osiowe w miejscu połączenia rur. Z tego względu mogą być używane do kompensacji
termicznego wydłużenia instalacji rurowej, tłumienie wibracji i wstrząsów sejsmicznych oraz innych
zastosowań wymagających elastyczności. Wymagania w zakresie podpór i zawiesi zostały określone
w publikacji 26.01 zawierającej dane projektowe firmy Victaulic.
ZŁOŻONY WNIOSEK PATENTOWY
Łączniki AGS typu W77 są dostarczane z uszczelkami FlushSeal® dla różnych mediów. Podczas
zamawiania należy określić gatunek uszczelnienia. Dane dotyczące gatunku uszczelek można
znaleźć w publikacji 05.01.
OSTRZEŻENIE
OSTRZEŻENIE
• Produkty AGS firmy Victaulic wykorzystują zgłoszony do ochrony patentowej kształt
rowka, który wymaga stosowania specjalnych walców AGS. Produktów AGS nie można
stosować na rurach z rowkami wykonanymi za pomocą standardowych walców.
Użycie produktów AGS na rurach z rowkami niespełniającymi wymagań standardu AGS
może być przyczyną nieszczelności lub uszkodzenia połączeń i spowodować poważne
obrażenia ciała bądź zniszczenie mienia.
Podczas przygotowywania rur dla produktów AGS należy zapoznać się z wymiarami rowków AGS
podanymi w części z danymi technicznymi w publikacji 25.09.
ZLECENIODAWCA
WYKONAWCA
INŻYNIER
Nr systemowy_______________________
Przedstawił_ __________________________
Sek. spec.______________ Para.___________
Lokalizacja__________________________
Data________________________________
Zatwierdził____________________________
Data________________________________
www.victaulic.com
VICTAULIC JEST ZASTRZEŻONYM ZNAKIEM TOWAROWYM FIRMY VICTAULIC. ©2007 VICTAULIC COMPANY. WSZYSTKIE PRAWA ZASTRZEŻONE. WYDRUKOWANO W USA.
REV_E
20.03-POL_1
RURY ZE STALI WĘGLOWEJ IPS — ZŁĄCZA ROWKOWANE
20.03-POL
Elastyczne połączenie rurowe AGS
TYP W77
SPECYFIKACJE MATERIAŁOWE
Korpus: Żeliwo sferoidalne zgodne z ASTM A-536, gatunek 65-45-12. Żeliwo ciągliwe zgodne z ASTM A-395,
gatunek 65-45-15, dostępne jest na specjalne życzenie.
Powłoka obudowy: emalia pomarańczowa.
• Opcjonalnie: Cynkowana ogniowo i inne.
Uszczelka łącznika: (do wyboru*)
• FlushSeal, EPDM, gatunek „E”
EPDM (kod koloru — zielony). Zakres temperatur –30°F do +230°F/–34°C do +110°C. Zalecany do zimnej
i gorącej wody w określonym zakresie temperatur oraz różnych rozcieńczonych kwasów, powietrza
pozbawionego oleju i wielu czynników chemicznych. Spełnia wymagania dla klasy UL zgodnie z
normą ANSI/NSF 61 dla zimnej wody pitnej o temperaturze +86°F/+30°C oraz gorącej wody pitnej
o temperaturze +180°F/+82°C. NIE ZALECANY DO CZYNNIKÓW NAFTOWYCH.
• Kauczuk nitrylowy FlushSeal, gatunek „T”
Kauczuk nitrylowy (kod koloru — pomarańczowy). Zakres temperatur –20°F do +180°F/–29°C do
+82°C. Zalecany do produktów naftowych, powietrza z oparami oleju, olejów roślinnych i mineralnych
w określonym zakresie temperatur. Niezalecany do gorącej wody o temperaturze ponad +150°F/+66°C
oraz gorącego suchego powietrza o temperaturze ponad +140°F/+60°C.
• Silikon, gatunek „L”
Silikon (kod koloru — czerwony). Zakres temperatur –30°F do +350°F/–34°C do +177°C. Zalecany
do suchego, gorącego powietrza bez węglowodorów do temperatury +350°F/+177°C i pewnych
chemikaliów.
* Wymienione czynniki stanowią tylko ogólne zalecenia. Należy pamiętać, że istnieją czynniki, dla których
uszczelki te nie są zalecane. W konkretnych przypadkach zawsze należy odwołać się do najnowszych
zaleceń w dokumencie Victaulic Gasket Selection Guide (Przewodnik doboru uszczelek firmy Victaulic),
aby uzyskać wykaz niezalecanych czynników.
Śruby/nakrętki: Obrobiona cieplnie platerowana stal węglowa, głowica prowadząca spełnia wymagania
fizyczne i chemiczne normy ASTM A-449 oraz wymagania fizyczne normy ASTM A-183.
• Opcjonalnie: Stal nierdzewna 316, gatunek B-8M, klasa 2.
www.victaulic.com
VICTAULIC JEST ZASTRZEŻONYM ZNAKIEM TOWAROWYM FIRMY VICTAULIC. ©2007 VICTAULIC COMPANY. WSZYSTKIE PRAWA ZASTRZEŻONE. WYDRUKOWANO W USA.
20.03-POL_2
REV_E
20.03-POL
RURY ZE STALI WĘGLOWEJ IPS — ZŁĄCZA ROWKOWANE
Elastyczne połączenie rurowe AGS
TYP W77
WYMIARY
Maks. ciśnienie robocze*
psi/kPa
Rozmiar
Maks. obciążenie na końcu*
lbs./N
Dop. odstęp
między
rurami.†
Standardowe
ścianki
CienkieŚcianki
cale
mm
Nominalny
rozmiar
cale
mm
Rzeczywista
średnica
zewnętrzna
cale
mm
Standardowe
ścianki
Cienkie
ścianki‡
14
350
14.000
355,6
350 §
2500
350 §
2500
55800
248310
55800
248310
16
400
16.000
406,4
350 §
2500
350 §
2500
72885
324338
18
450
18.000
457,2
350 §
2500
350 §
2500
20
500
20.000
508,0
350 §
2500
24
600
24.000
609,6
350 §
2500
Wygięcie względem
CL †
Na
łącz.
Stopnie
Rura
in./ft.
mm /m
0.13 – 0.31
3,3 – 7,9
0° – 44’
72885
324338
0.13 – 0.31
3,3 – 7,9
92245
410490
92245
410490
350 §
2500
113880
506766
225 §
1600
163990
729756
Śruba/nakrętka
ilość — wymiar
Wymiary —
cale/milimetry
Przybliżona
masa
cale
X
Y
Z
lbs.
kg
0.15
13
2 - 1 x 51/2
16.00
406
20.59
523
4.50
114
47.5
21,5
0° – 38’
0.13
11
2 - 1 x 51/2
18.18
462
23.51
597
4.50
114
57.8
26,2
0.13 – 0.31
3,3 – 7,9
0° – 34’
0.12
10
2 - 1 x 51/2
20.36
517
25.46
647
4.50
114
65.0
29,5
113880
506766
0.13 – 0.31
3,3 – 7,9
0° – 30’
0.10
9
2 - 11/8 x 51/2
22.56
573
27.13
689
4.50
114
82.3
37,3
104955
467050
0.13 – 0.31
3,3 – 7,9
0° – 25’
0.09
8
2 - 11/8 x 51/2
26.88
683
32.31
821
4.50
114
106.8
48,4
* Podano łączne wartości ciśnienia roboczego i obciążenia końców z uwzględnieniem wszystkich zewnętrznych i wewnętrznych obciążeń dla rur o minimalnej
nominalnej grubości ścianek podanej w specyfikacji walcowania rowków AGS 25.09 z rowkami walcowanymi zgodnie ze specyfikacją AGS firmy Victaulic®.
W przypadku charakterystyk dla innych rur należy skontaktować się z firmą Victaulic.
§ Wartości znamionowe ciśnienia zostały zaokrąglone w celu powszechnego zastosowania. Rzeczywiste maksymalne ciśnienia robocze wynoszą: rury o cienkich
ściankach i średnicy 14–20”/350–500 mm — 363 psi/2500 kPa; rury o cienkich ściankach i średnicy 24”/600 mm — 232 psi/1600 kPa oraz rury o standardowej
wytrzymałości i średnicy 14–24”/350–500 mm — 363 psi/2500 kPa.
OSTRZEŻENIE: TYLKO W PRZYPADKU JEDNORAZOWEGO TESTU TERENOWEGO, maksymalne ciśnienie robocze połączenia może być zwiększone o 11/2
w stosunku do podanych wartości.
‡ Rury o cienkich ściankach 14”/350 mm = 0.22”/5,6 mm; 16–24”/400–600 mm = 0.25”/6,35 mm
† Dopuszczalny odstęp między końcami rur oraz wartości wygięcia to maksymalny, nominalny zakres ruchu instalacji rurowej w każdym miejscu połączenia dla rur
z walcowanymi rowkami AGS. Wartości te są maksymalne; ze względów projektowych i montażowych powinny zostać zmniejszone o 25%.
Śruby z gwintem metrycznym są dostępne (kod kolorowy złoty) dla wszystkich wielkości złączy na życzenie. W sprawie szczegółowych informacji prosimy
skontaktować się z Victaulic.
Łączniki AGS typu W77 nie mogą być używane do łączenia rur PVC.
Y
Z
X
Proporcje zostały zmienione w celu zwiększenia czytelności rysunku.
TYPOWA WARTOŚĆ: 14–24”/350 — 600 MM
WYMAGANE MOMENTY DOKRĘCENIA
Rozmiar
Zalecany moment dokręcenia
Średnica
nominalna
cale
Mm
Rzeczywista średnica
zewnętrzna
cale
Mm
ft. lbs.
Nm
14, 16 & 18
350, 400, 450
14.000, 16.000, 18.000
355,6; 406,4 & 457,0
250
340
20 & 24
500, 600
20.000, 24.000
508,0; 610,0
375
500
www.victaulic.com
VICTAULIC JEST ZASTRZEŻONYM ZNAKIEM TOWAROWYM FIRMY VICTAULIC. ©2007 VICTAULIC COMPANY. WSZYSTKIE PRAWA ZASTRZEŻONE. WYDRUKOWANO W USA.
REV_E
20.03-POL_3
RURY ZE STALI WĘGLOWEJ IPS — ZŁĄCZA ROWKOWANE
20.03-POL
Elastyczne połączenie rurowe AGS
TYP W77
MONTAŻ
W przypadku montowanych produktów należy zawsze zapoznać się z podręcznikiem instalacji Victaulic
I-100. Podręcznik jest dołączony do każdej dostawy produktów Victaulic dla kompletnej instalacji, a dane
montażowe są dostępne w formacie PDF na stronie internetowej www.victaulic.com.
GWARANCJA
Warunki gwarancji można znaleźć w aktualnym cenniku w części poświęconej gwarancji; szczegółowe
informacje można uzyskać, kontaktując się z firmą Victaulic.
UWAGA
Ten produkt będzie produkowany przez firmę Victaulic lub zgodnie ze specyfikacjami firmy Victaulic.
Wszystkie produkty muszą być instalowane zgodnie z aktualnymi instrukcjami instalacji/montażu firmy
Victaulic. Firma Victaulic rezerwuje sobie prawo do zmiany specyfikacji produktu, konstrukcji i standardowego
wyposażenia bez powiadomienia i bez żadnych zobowiązań.
WCAS-77WMNE
Pełne informacje kontaktowe, patrz strona www.victaulic.com
20.03-POL 3853 WER E AKTUALIZACJA 10/2007
