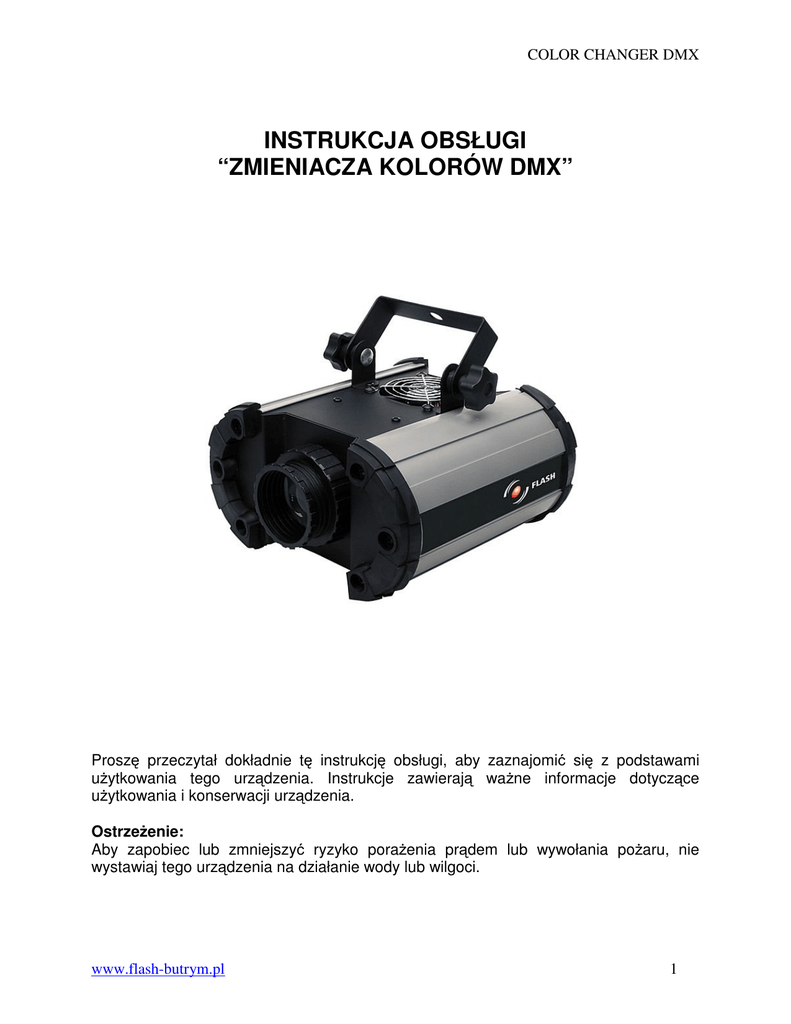

COLOR CHANGER DMX
INSTRUKCJA OBSŁUGI
“ZMIENIACZA KOLORÓW DMX”
Proszę przeczytał dokładnie tę instrukcję obsługi, aby zaznajomić się z podstawami
użytkowania tego urządzenia. Instrukcje zawierają ważne informacje dotyczące
użytkowania i konserwacji urządzenia.
Ostrzeżenie:
Aby zapobiec lub zmniejszyć ryzyko porażenia prądem lub wywołania pożaru, nie
wystawiaj tego urządzenia na działanie wody lub wilgoci.
www.flash-butrym.pl
1
COLOR CHANGER DMX
Podstawowe informacje:
1. Urządzenie nie zawiera elementów, które mogą być samodzielnie naprawiane. W
przypadku konieczności dokonania naprawy, prosimy o zwrócenie się do
autoryzowanego serwisu.
2. Przed podłączeniem urządzenia, sprawdź, czy parametry napięcia gniazda
zasilającego odpowiadają parametrom podłączanego urządzenia.
3. W przypadku konieczności otworzenia obudowy urządzenia (np. wymiana
żarówki) należy bezwzględnie to urządzenie odłączyć od źródła prądu.
4. Pamiętaj o zapewnienia odpowiedniej cyrkulacji powietrza wokół urządzenia –
zabrania się instalowanie urządzenia w trudnodostępnych, zabudowanych
miejscach.
5. Urządzenie to przeznaczone jest do użytku wewnątrz pomieszczeń.
6. W przypadku długotrwałego nie używania urządzenia, należy je odłączyć od
źródła prądu.
7. Nie dotykaj lampy zainstalowanej w urządzeniu gołymi dłońmi, gdyż tłuszcz
znajdujący się na skórze może znacznie skrócić żywotność lampy.
8. Uszkodzoną lampę lub bezpiecznik wymieniaj zawsze na dokładnie taki sam jak
opisany w danych technicznych urządzenia. Uwaga: lampa w urządzeniu
nagrzewa się do bardzo wysokich temperatur. Pamiętaj o konieczności
schłodzenia lampy przed jej wymianą.
9. Dbaj o czystość soczewki – soczewkę należy czyścić miękkimi szmatkami. W
przypadku użycia jakiegoś detergentu – pamiętaj aby soczewka dokładnie
wyschła przed ponownym włączeniem urządzenia
10. Maksymalna, dopuszczalna temperatura otoczenia wynosi 45oC.
Cechy urządzenia:
Dostępne kolory (obrotowa tarcza kolorów): biały, czerwony, zielony, żółty,
niebieski, efekt tęczy.
Aluminiowa obudowa z elementami z tworzywa sztucznego i wentylatorem
chłodzącym
Manualny focus
Dane techniczne:
Napięcie zasilające: 220-240V 50Hz
Lampa: ELC 24V 250W halogen
Wymiary: 210 x 300 x 120 mm
Waga: 7,5kg
www.flash-butrym.pl
2
COLOR CHANGER DMX
Instalacja:
1. „Zmieniacz Kolorów DMX” pozwala na poprawną instalację poprzez zmianę ustawień
adresów kanałów przy wykorzystaniu przełączników dip-switch (panel z dip-switchami
umiejscowiony jest w przedniej części urządzenia).
2. Protokół międzynarodowego standardu DMX512 pozwala na kontrolę jednej lub kilku
maszyn
3. Gniazdo sygnału wyjściowego kontrolera łączymy z gniazdem sygnału wejściowego
pierwszego urządzenia przewodem XLR. Podobnie postępujemy z kolejnymi
urządzeniami a gniazdo sygnału wyjściowego ostatniego urządzenia zamykamy
terminatorem.
Uwaga: Proszę pamiętać, że unikniemy zakłóceń sygnału DMX-512 stosując terminator
w ostatnim gnieździe wyjściowym (włączenie rezystora 120Ω między 2-pin a 3-pin).
www.flash-butrym.pl
3
COLOR CHANGER DMX
4. Rozkład sygnałów w kablu sterującym:
•
•
•
PIN 1 – ekran
PIN 2 – sygnał +
PIN 3 – sygnał –
Sterowanie:
1. Za pomocą przełączników dip-switch ustaw adres startowy urządzenia.
Uwaga: Po każdej zmianie adresu na szynie adresowej, należy urządzenie
restartować (wyłączyć i ponownie włączyć).
2. Urządzenie wykorzystuje 1 kanał DMX:
0-34 – bleckout
35-69 – kolor biały
70-104 – kolor czerwony
105-139 – kolor zielony
140-174 – kolor żółty
175-204 – kolor niebieski
205-255 – efekt tęczy z regulacją prędkości
Wymiana lampy:
Przed wykonaniem operacji wymiany lampy, zawsze należy odłączyć urządzenie z
zasilania i pozostawić do czasu całkowitego ostygnięcia.
Pamiętaj !! Należy montować lampę zawsze tego samego typu, jak lampa podana w
opisie urządzenia.
1. Nigdy nie dotykaj szklanej bańki lampy gołymi palcami.
2. Wykręć śrubę mocującą pokrywę lampy
3. Zdejmij osłonę lampy
4. Usuń uszkodzoną lampę i zastąp ją lampą tego samego typu
5. Postępuj wg. punktów 2-3 w odwrotnej kolejności
