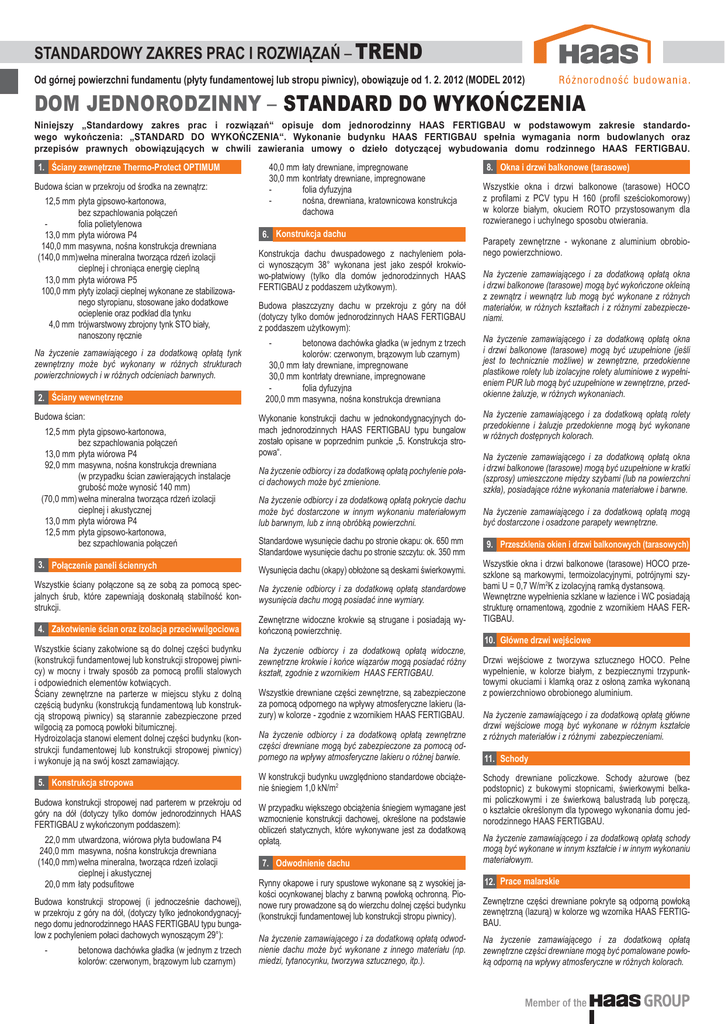

STANDARDOWY ZAKRES PRAC I ROZWIĄZAŃ – TREND
Od górnej powierzchni fundamentu (płyty fundamentowej lub stropu piwnicy), obowiązuje od 1. 2. 2012 (MODEL 2012)
DOM JEDNORODZINNY – STANDARD DO WYKOŃCZENIA
Niniejszy „Standardowy zakres prac i rozwiązań“ opisuje dom jednorodzinny HAAS FERTIGBAU w podstawowym zakresie standardowego wykończenia: „STANDARD DO WYKOŃCZENIA“. Wykonanie budynku HAAS FERTIGBAU spełnia wymagania norm budowlanych oraz
przepisów prawnych obowiązujących w chwili zawierania umowy o dzieło dotyczącej wybudowania domu rodzinnego HAAS FERTIGBAU.
1. Ściany zewnętrzne Thermo-Protect OPTIMUM
Budowa ścian w przekroju od środka na zewnątrz:
12,5 mm płyta gipsowo-kartonowa,
bez szpachlowania połączeń
folia polietylenowa
13,0 mm płyta wiórowa P4
140,0 mm masywna, nośna konstrukcja drewniana
(140,0 mm) wełna mineralna tworząca rdzeń izolacji
cieplnej i chroniąca energię cieplną
13,0 mm płyta wiórowa P5
100,0 mm płyty izolacji cieplnej wykonane ze stabilizowanego styropianu, stosowane jako dodatkowe
ocieplenie oraz podkład dla tynku
4,0 mm trójwarstwowy zbrojony tynk STO biały,
nanoszony ręcznie
Na życzenie zamawiającego i za dodatkową opłatą tynk
zewnętrzny może być wykonany w różnych strukturach
powierzchniowych i w różnych odcieniach barwnych.
2. Ściany wewnętrzne
Budowa ścian:
12,5 mm płyta gipsowo-kartonowa,
bez szpachlowania połączeń
13,0 mm płyta wiórowa P4
92,0 mm masywna, nośna konstrukcja drewniana
(w przypadku ścian zawierających instalacje
grubość może wynosić 140 mm)
(70,0 mm) wełna mineralna tworząca rdzeń izolacji
cieplnej i akustycznej
13,0 mm płyta wiórowa P4
12,5 mm płyta gipsowo-kartonowa,
bez szpachlowania połączeń
3. Połączenie paneli ściennych
40,0 mm
30,0 mm
-
łaty drewniane, impregnowane
kontrłaty drewniane, impregnowane
folia dyfuzyjna
nośna, drewniana, kratownicowa konstrukcja
dachowa
6. Konstrukcja dachu
Konstrukcja dachu dwuspadowego z nachyleniem połaci wynoszącym 38° wykonana jest jako zespół krokwiowo-płatwiowy (tylko dla domów jednorodzinnych HAAS
FERTIGBAU z poddaszem użytkowym).
Budowa płaszczyzny dachu w przekroju z góry na dół
(dotyczy tylko domów jednorodzinnych HAAS FERTIGBAU
z poddaszem użytkowym):
Na życzenie zamawiającego i za dodatkową opłatą rolety
przedokienne i żaluzje przedokienne mogą być wykonane
w różnych dostępnych kolorach.
Na życzenie odbiorcy i za dodatkową opłatą pochylenie połaci dachowych może być zmienione.
Na życzenie odbiorcy i za dodatkową opłatą pokrycie dachu
może być dostarczone w innym wykonaniu materiałowym
lub barwnym, lub z inną obróbką powierzchni.
Standardowe wysunięcie dachu po stronie okapu: ok. 650 mm
Standardowe wysunięcie dachu po stronie szczytu: ok. 350 mm
Wysunięcia dachu (okapy) obłożone są deskami świerkowymi.
Zewnętrzne widoczne krokwie są strugane i posiadają wykończoną powierzchnię.
22,0 mm utwardzona, wiórowa płyta budowlana P4
240,0 mm masywna, nośna konstrukcja drewniana
(140,0 mm) wełna mineralna, tworząca rdzeń izolacji
cieplnej i akustycznej
20,0 mm łaty podsufitowe
Budowa konstrukcji stropowej (i jednocześnie dachowej),
w przekroju z góry na dół, (dotyczy tylko jednokondygnacyjnego domu jednorodzinnego HAAS FERTIGBAU typu bungalow z pochyleniem połaci dachowych wynoszącym 29°):
-
betonowa dachówka gładka (w jednym z trzech
kolorów: czerwonym, brązowym lub czarnym)
Na życzenie zamawiającego i za dodatkową opłatą okna
i drzwi balkonowe (tarasowe) mogą być wykończone okleiną
z zewnątrz i wewnątrz lub mogą być wykonane z różnych
materiałów, w różnych kształtach i z różnymi zabezpieczeniami.
Wykonanie konstrukcji dachu w jednokondygnacyjnych domach jednorodzinnych HAAS FERTIGBAU typu bungalow
zostało opisane w poprzednim punkcie „5. Konstrukcja stropowa“.
4. Zakotwienie ścian oraz izolacja przeciwwilgociowa
Budowa konstrukcji stropowej nad parterem w przekroju od
góry na dół (dotyczy tylko domów jednorodzinnych HAAS
FERTIGBAU z wykończonym poddaszem):
Parapety zewnętrzne - wykonane z aluminium obrobionego powierzchniowo.
Na życzenie zamawiającego i za dodatkową opłatą okna
i drzwi balkonowe (tarasowe) mogą być uzupełnione (jeśli
jest to technicznie możliwe) w zewnętrzne, przedokienne
plastikowe rolety lub izolacyjne rolety aluminiowe z wypełnieniem PUR lub mogą być uzupełnione w zewnętrzne, przedokienne żaluzje, w różnych wykonaniach.
Na życzenie odbiorcy i za dodatkową opłatą standardowe
wysunięcia dachu mogą posiadać inne wymiary.
5. Konstrukcja stropowa
Wszystkie okna i drzwi balkonowe (tarasowe) HOCO
z profilami z PCV typu H 160 (profil sześciokomorowy)
w kolorze białym, okuciem ROTO przystosowanym dla
rozwieranego i uchylnego sposobu otwierania.
betonowa dachówka gładka (w jednym z trzech
kolorów: czerwonym, brązowym lub czarnym)
30,0 mm łaty drewniane, impregnowane
30,0 mm kontrłaty drewniane, impregnowane
folia dyfuzyjna
200,0 mm masywna, nośna konstrukcja drewniana
-
Wszystkie ściany połączone są ze sobą za pomocą specjalnych śrub, które zapewniają doskonałą stabilność konstrukcji.
Wszystkie ściany zakotwione są do dolnej części budynku
(konstrukcji fundamentowej lub konstrukcji stropowej piwnicy) w mocny i trwały sposób za pomocą profili stalowych
i odpowiednich elementów kotwiących.
Ściany zewnętrzne na parterze w miejscu styku z dolną
częścią budynku (konstrukcją fundamentową lub konstrukcją stropową piwnicy) są starannie zabezpieczone przed
wilgocią za pomocą powłoki bitumicznej.
Hydroizolacja stanowi element dolnej części budynku (konstrukcji fundamentowej lub konstrukcji stropowej piwnicy)
i wykonuje ją na swój koszt zamawiający.
8. Okna i drzwi balkonowe (tarasowe)
Na życzenie odbiorcy i za dodatkową opłatą widoczne,
zewnętrzne krokwie i końce wiązarów mogą posiadać różny
kształt, zgodnie z wzornikiem HAAS FERTIGBAU.
Wszystkie drewniane części zewnętrzne, są zabezpieczone
za pomocą odpornego na wpływy atmosferyczne lakieru (lazury) w kolorze - zgodnie z wzornikiem HAAS FERTIGBAU.
Na życzenie odbiorcy i za dodatkową opłatą zewnętrzne
części drewniane mogą być zabezpieczone za pomocą odpornego na wpływy atmosferyczne lakieru o różnej barwie.
W konstrukcji budynku uwzględniono standardowe obciążenie śniegiem 1,0 kN/m2
W przypadku większego obciążenia śniegiem wymagane jest
wzmocnienie konstrukcji dachowej, określone na podstawie
obliczeń statycznych, które wykonywane jest za dodatkową
opłatą.
7. Odwodnienie dachu
Rynny okapowe i rury spustowe wykonane są z wysokiej jakości ocynkowanej blachy z barwną powłoką ochronną. Pionowe rury prowadzone są do wierzchu dolnej części budynku
(konstrukcji fundamentowej lub konstrukcji stropu piwnicy).
Na życzenie zamawiającego i za dodatkową opłatą odwodnienie dachu może być wykonane z innego materiału (np.
miedzi, tytanocynku, tworzywa sztucznego, itp.).
Na życzenie zamawiającego i za dodatkową opłatą okna
i drzwi balkonowe (tarasowe) mogą być uzupełnione w kratki
(szprosy) umieszczone między szybami (lub na powierzchni
szkła), posiadające różne wykonania materiałowe i barwne.
Na życzenie zamawiającego i za dodatkową opłatą mogą
być dostarczone i osadzone parapety wewnętrzne.
9. Przeszklenia okien i drzwi balkonowych (tarasowych)
Wszystkie okna i drzwi balkonowe (tarasowe) HOCO przeszklone są markowymi, termoizolacyjnymi, potrójnymi szybami U = 0,7 W/m2K z izolacyjną ramką dystansową.
Wewnętrzne wypełnienia szklane w łazience i WC posiadają
strukturę ornamentową, zgodnie z wzornikiem HAAS FERTIGBAU.
10. Główne drzwi wejściowe
Drzwi wejściowe z tworzywa sztucznego HOCO. Pełne
wypełnienie, w kolorze białym, z bezpiecznymi trzypunktowymi okuciami i klamką oraz z osłoną zamka wykonaną
z powierzchniowo obrobionego aluminium.
Na życzenie zamawiającego i za dodatkową opłatą główne
drzwi wejściowe mogą być wykonane w różnym kształcie
z różnych materiałów i z różnymi zabezpieczeniami.
11. Schody
Schody drewniane policzkowe. Schody ażurowe (bez
podstopnic) z bukowymi stopnicami, świerkowymi belkami policzkowymi i ze świerkową balustradą lub poręczą,
o kształcie określonym dla typowego wykonania domu jednorodzinnego HAAS FERTIGBAU.
Na życzenie zamawiającego i za dodatkową opłatą schody
mogą być wykonane w innym kształcie i w innym wykonaniu
materiałowym.
12. Prace malarskie
Zewnętrzne części drewniane pokryte są odporną powłoką
zewnętrzną (lazurą) w kolorze wg wzornika HAAS FERTIGBAU.
Na życzenie zamawiającego i za dodatkową opłatą
zewnętrzne części drewniane mogą być pomalowane powłoką odporną na wpływy atmosferyczne w różnych kolorach.
Wydanie 03/2012 – TREND – STANDARD DO WYKOŃCZENIA – 2. strona
13. Przygotowanie ścian do instalacji wod.-kan.
15. Dokumentacja budowlana
17. Pozostałe uzgodnienia
W ścianach instalacyjnych wewnętrznych są, w zależności
od potrzeb, osadzone ramy nośne do mocowania urządzeń
sanitarnych oraz zainstalowane wstępnie bloki przyłączeniowe (bloki PU) z wylotami do instalacji wody i kanalizacji.
Wszystko zgodnie z typowym wykonaniem domu jednorodzinnego HAAS FERTIGBAU.
W cenie domu jednorodzinnego zawarte są 4 komplety projektu budowlanego wraz z fundamentem.
Wszelka dokumentacja budowlana stanowi własność firmy
Haas Fertigbau Chanovice s.r.o.; ewentualne przekazanie
tej dokumentacji osobie trzeciej jest zabronione.
14. Przygotowanie instalacji elektrycznej
Przewidziano 45 punktów elektrycznych z pustymi puszkami
instalacyjnymi i pustymi elastycznymi rurkami ochronnymi wyprowadzonymi do górnej krawędzi ścian oraz dwie puste elastyczne rurki ochronne i puszki instalacyjne bez dekli dla anteny
telewizyjnej lub telefonu. Wszystko zgodnie z z typowym wykonaniem domu jednorodzinnego HAAS FERTIGBAU.
Na życzenie zamawiającego i za dodatkową opłatą może
być wykonana dokumentacja projektowa dla częściowego
lub pełnego podpiwniczenia budynku domu jednorodzinnego
HAAS FERTIGBAU.
16. Koszty transportu
Koszty transportu definiuje tabela opłat strefowych. Koszt
transportu będzie doliczony do podstawowej ceny domu
jednorodzinnego.
Wymagania dotyczące zmiany standardowego zakresu dostaw domu jednorodzinnego HAAS FERTIGBAU:
Zamawiający:
Miejsce zamieszkania:
Miejsce budowy:
Firma Haas Fertigbau Chanovice s.r.o. zastrzega sobie prawo do wprowadzenia zmian związanych z rozwojem technologicznym, obejmujących konstrukcję i materiały budowlane,
bez konieczności wcześniejszego powiadomienia.
Niniejszy „Standardowy zakres prac i rozwiązań“ stanowi
nieodłączną część Umowy o dzieło dotyczącej dostawy
i montażu domu jednorodzinnego HAAS FERTIGBAU.
