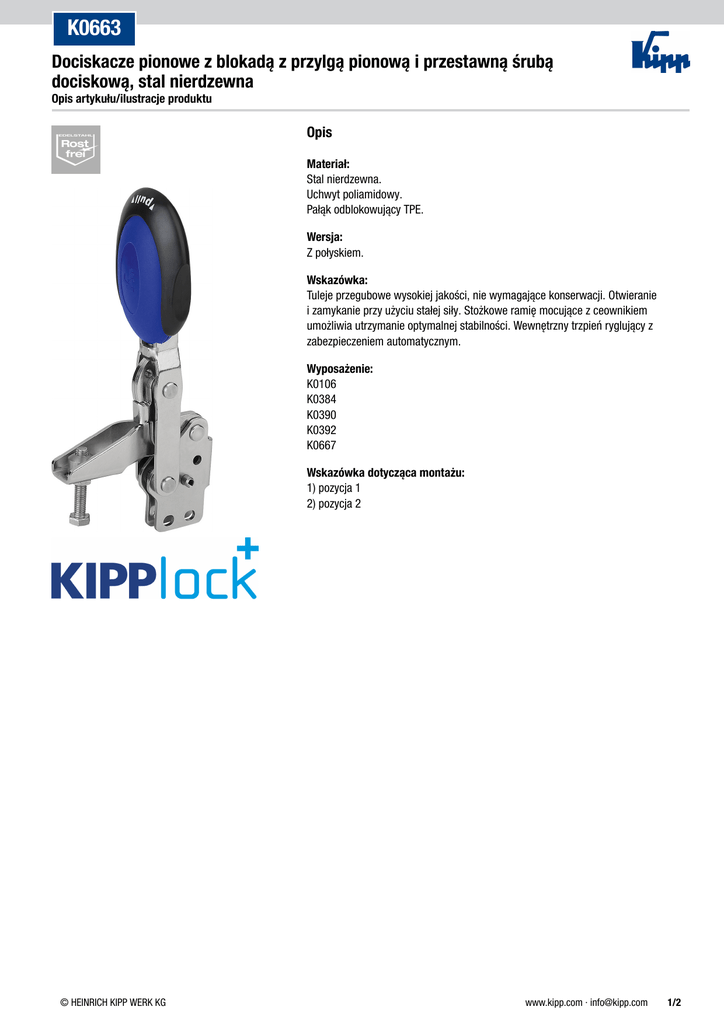

Dociskacze pionowe z blokadą z przylgą pionową i

K0663
Dociskacze pionowe z blokadą z przylgą pionową i przestawną śrubą
dociskową, stal nierdzewna
Opis artykułu/ilustracje produktu
Opis
Materiał:
Stal nierdzewna.
Uchwyt poliamidowy.
Pałąk odblokowujący TPE.
Wersja:
Z połyskiem.
Wskazówka:
Tuleje przegubowe wysokiej jakości, nie wymagające konserwacji. Otwieranie
i zamykanie przy użyciu stałej siły. Stożkowe ramię mocujące z ceownikiem
umożliwia utrzymanie optymalnej stabilności. Wewnętrzny trzpień ryglujący z
zabezpieczeniem automatycznym.
Wyposażenie:
K0106
K0384
K0390
K0392
K0667
Wskazówka dotycząca montażu:
1) pozycja 1
2) pozycja 2
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/2
K0663
Dociskacze pionowe z blokadą z przylgą pionową i przestawną śrubą
dociskową, stal nierdzewna
Rysunki
Dociskacze pionowe z blokadą, z przylgą pionową i przestawną śrubą dociskową, stal nierdzewna
Nr Zamówienia Kąt rozwarcia Kąt rozwarcia Kąt rozwarcia Kąt rozwarcia
ramienia
ramienia
ramienia
rękojeści
pozycja 1
pozycja 2
bez zderzaka
pozycja 1
K0663.106101
56°
83°
141°
46°
K0663.108101
13°
93°
158°
26°
Nr Zamówienia
Schemat
M
A A1 A2
otworów
K0663.106101
3
M6x35
14 29 7
K0663.108101
3
M8x45
21 39 9
© HEINRICH KIPP WERK KG
Kąt rozwarcia Siła ręczna Siła trzymająca
rękojeści
FH
F1
pozycja 2
N
N
56°
160
1350
61°
190
2000
A3
B
B1
B2
B3
B6
Siła trzymająca Siła zacisku Siła zacisku
F2
F3
F4
N
N
N
1650
920
1050
2800
940
1350
C
C2
D
H
L
L1
12
19
37,6
49
10,2
10,2
5,2
5,2
17,5
20,6
12,5
15,6
53,4
51,1
5,5
6,5
5,5
6,8
175,7
207,6
86,5
107
www.kipp.com · [email protected]
53
62
2/2
