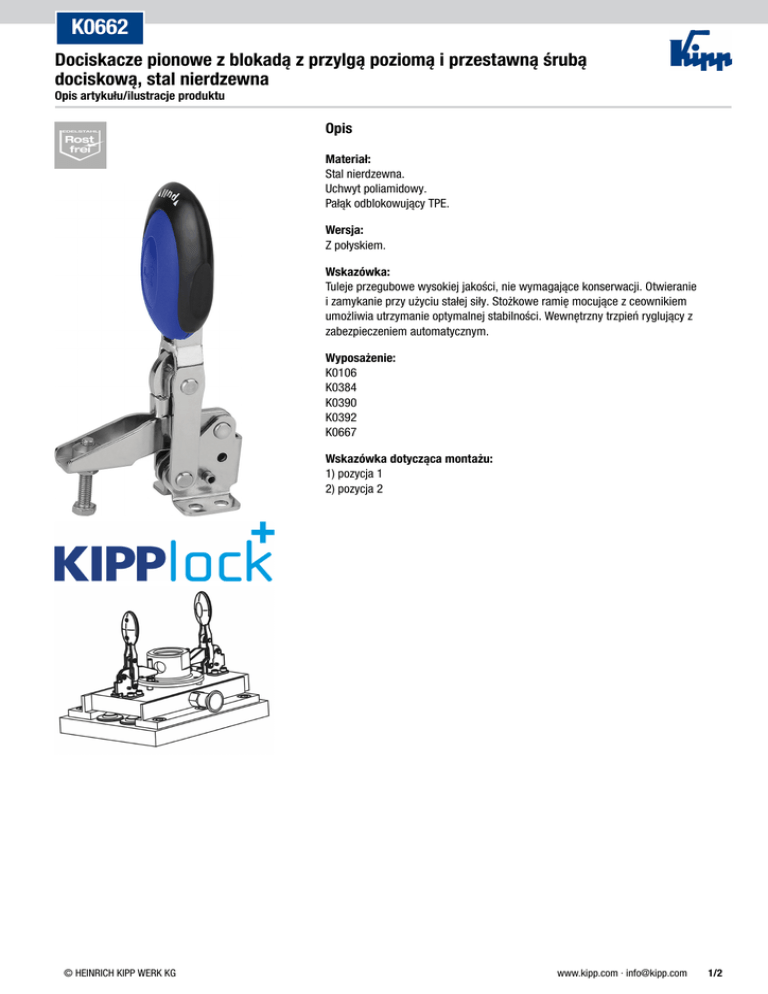

Dociskacze pionowe z blokadą z przylgą poziomą i

K0662
Dociskacze pionowe z blokadą z przylgą poziomą i przestawną śrubą
dociskową, stal nierdzewna
Opis artykułu/ilustracje produktu
Opis
Materiał:
Stal nierdzewna.
Uchwyt poliamidowy.
Pałąk odblokowujący TPE.
Wersja:
Z połyskiem.
Wskazówka:
Tuleje przegubowe wysokiej jakości, nie wymagające konserwacji. Otwieranie
i zamykanie przy użyciu stałej siły. Stożkowe ramię mocujące z ceownikiem
umożliwia utrzymanie optymalnej stabilności. Wewnętrzny trzpień ryglujący z
zabezpieczeniem automatycznym.
Wyposażenie:
K0106
K0384
K0390
K0392
K0667
Wskazówka dotycząca montażu:
1) pozycja 1
2) pozycja 2
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/2
K0662
Dociskacze pionowe z blokadą z przylgą poziomą i przestawną śrubą
dociskową, stal nierdzewna
Rysunki
Dociskacze pionowe z blokadą, z przylgą poziomą i przestawną śrubą dociskową, stal nierdzewna
Nr
Kąt rozwarcia Kąt rozwarcia Kąt rozwarcia Kąt rozwarcia Kąt rozwarcia
Zamówienia
ramienia
ramienia
ramienia
rękojeści
rękojeści
pozycja 1
pozycja 2 bez zderzaka pozycja 1
pozycja 2
K0662.106101
56°
83°
152°
46°
56°
K0662.108101
13°
93°
158°
26°
61°
Nr Zamówienia
Schemat
M
A A1 A2 A3
otworów
K0662.106101
3
M6x35
14 29 7 12
K0662.108101
3
M8x45
21 39 9 19
© HEINRICH KIPP WERK KG
Kąt rozwarcia Siła ręczna Siła trzymająca Siła trzymająca Siła zacisku Siła zacisku
rękojeści
FH
F1
F2
F3
F4
bez zderzaka
N
N
N
N
N
83°
160
1350
1650
920
1050
86°
190
2000
2800
940
1350
B B1
B2
B3
B5
B6
C
D
H
L
L1
27
32
38
45
17,5
20,6
12,5
15,6
2,5
2,5
53,4
51,1
24,9
32,7
5,5
6,8
163
191,4
86,5
107
www.kipp.com · [email protected]
53
62
2/2
