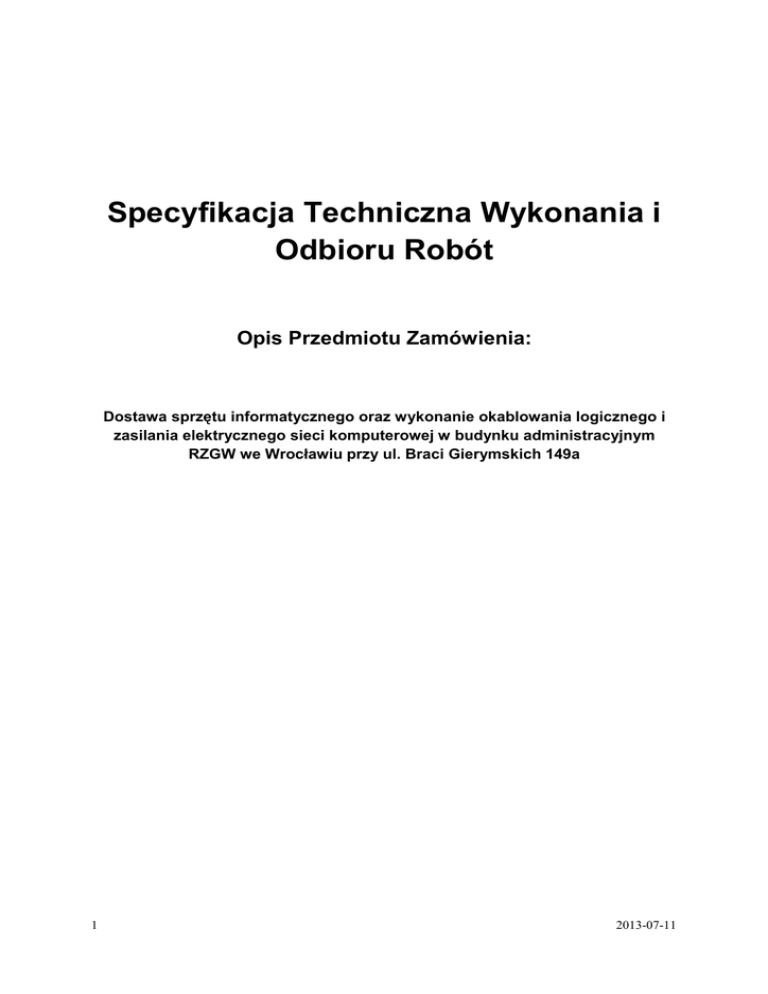

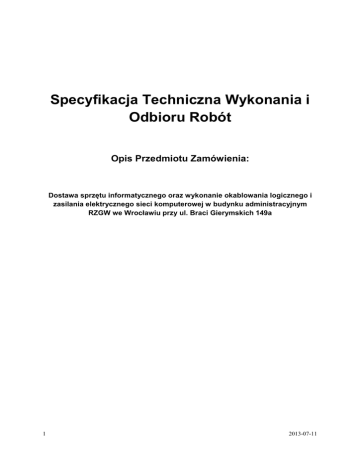

Specyfikacja Techniczna Wykonania i
Odbioru Robót
Opis Przedmiotu Zamówienia:
Dostawa sprzętu informatycznego oraz wykonanie okablowania logicznego i
zasilania elektrycznego sieci komputerowej w budynku administracyjnym
RZGW we Wrocławiu przy ul. Braci Gierymskich 149a
1
2013-07-11
1. Ogólna informacja
Przedmiotem zamówienia jest dostawa sprzętu informatycznego i wyposażenia technicznego
oraz wykonanie Projektu Wykonawczego i zgodnej z nim instalacji sieci
okablowania
komputerowego wraz z dedykowanym zasilaniem elektrycznym sieci komputerowej, w budynku
administracyjnym Regionalnego Zarządu Gospodarki Wodnej we Wrocławiu ul. Braci Gierymskich
149a.
2. Szczegółowy opis przedmiotu zamówienia
2.1 Informacje ogólne
Oferta powinna obejmować swoim zakresem następujące elementy:
− Wykonanie Projektu Wykonawczego instalacji logicznej sieci komputerowej i
instalacji elektrycznej sieci dedykowanego zasilania sieci komputerowej;
− Wykonanie instalacji okablowania strukturalnego, sieci dedykowanego zasilania
elektrycznego, na podstawie wykonanej i zatwierdzonej przez Zamawiającego,
dokumentacji projektowej (Projekt Wykonawczy), w tym:
− instalacja i montaż budynkowego węzła głównego [BD],
− instalacja okablowania logicznego F/FTP kat.6
− instalacja 26 punktów logicznych PEL 3xRJ45, 2x230V (komputer, zasilanie),
− instalacja wieloparowego kabla telekomunikacyjnego,
− przeniesienie głowicy i centrali telefonicznej do pomieszczenia technicznego,
− instalacja okablowania elektrycznego dedykowanej sieci zasilającej i urządzeń
rozdzielczych,
− wykonanie pomiarów i badań powykonawczych sieci logicznej i
energetycznej;
−
Dostawę sieciowych urządzeń aktywnych, stacji roboczych, serwera i UPS,
−
Dostawa oprogramowania,
−
Dostawę i instalacje klimatyzatora,
−
Dostawę i instalacje okleiny okiennej termoizolacyjnej,
−
Dostawa i instalacja drzwi antywłamaniowych,
−
Realizacja szkoleń z zakresu zarządzania i konfiguracji urządzeń sieciowych,
− Wykonanie pełnej dokumentacji powykonawczej instalacji okablowania
strukturalnego, połączeń logicznych oraz sieci dedykowanego zasilania elektrycznego,
− Demontaż wszystkich istniejących szlaków okablowania logicznego wraz z
gniazdami, korytami, szafami rozdzielczymi w terminie uzgodnionym z Zamawiającym.
2
2013-07-11
− Dostawę wszystkich niezbędnych elementów infrastruktury logicznej i elektrycznej (
okablowania, gniazd, tablic rozdzielczych, koryt montażowych, wyposażenia
budynkowego węzła głównego itp.)
Dla prawidłowego oszacowania czasu i harmonogramu wykonania przedmiotu zamówienia oraz
jego wyceny, Wykonawca powinien wykonać na koszt własny, wizję lokalną obiektu i dokonać
samodzielnie weryfikacji prac koniecznych do wykonania tj. przeloty, odwierty w ścianach
działowych, rozpoznanie istniejących tablic energetycznych, itp. Zamawiający oświadcza, że nie
dysponuje pełną dokumentacją budowlaną i elektryczną obiektu.
W celu ustalenia terminu wizji lokalnej przedstawiciel Wykonawcy musi skontaktować się z
Kierownikiem Działu IT i Wsparcia Technicznego.
Wykonawca, w ciągu 10 dni roboczych od daty podpisania umowy, przedstawi do akceptacji
pełny Projekt Wykonawczy obejmujący m.in.:
•
•
•
•
Projekt Wykonawczy całej struktury sieci okablowania logicznego oraz zasilania, w postaci
papierowej i elektronicznej, gdzie schematy sieci elektrycznej oraz logicznej zapisane będą w
plikach standardu DWG lub równoważnego oraz PDF, i będą zawierały informacje o
rozmieszczeniu gniazd i ułożeniu kabli zasilających, prowadzeniu torów kablowych na
obiekcie, schemat połączeń fizycznych z opisem obwodów oraz oznaczeniem tablic.
Karty katalogowe dla wszystkich urządzeń teletechnicznych,
Instrukcje producentów urządzeń,
Kserokopie (lub dane dotyczące) certyfikatów, atestów, homologacji, (jeśli jest
wymagana) urządzeń, materiałów,
Wykonawca przedstawi do akceptacji projekt organizacji prac i harmonogram robót
instalatorskich uwzględniający wszystkie warunki, w jakich będą wykonywane roboty instalacyjne.
Specyfikacja techniczna wymagań Zamawiającego wobec elementów instalacji logicznej,
elektrycznej, aktywnych urządzeń sieciowych i komputerowych i systemu awaryjnego podtrzymania
zasilania została podana w Załączniku nr 1.
Poglądowy rzut techniczny budynku biurowego przy ul. Braci Gierymskich 149 a w
Załączniku nr 2.
Wykonawca musi dostarczyć wszystkie niezbędne elementy do:
- prawidłowego zbudowania instalacji logicznej sieci komputerowej,
- prawidłowego zbudowania dedykowanej instalacji elektrycznej zasilającej sieć komputerową,
- uruchomienia i eksploatacji aktywnych urządzeń sieciowych i komputerowych.
We wszystkich miejscach niniejszego opracowania jeżeli wskazano konkretnego dostawcę ,
producenta lub nazwę własną materiałów, produktów lub urządzeń należy to interpretować jako: taki
sam lub o równoważnych parametrach. Jedynym celem podania nazw własnych materiałów
produktów lub urządzeń przez autora tego opracowania jest przedstawienie standardów jakościowych
wymaganych normatywnie i oczekiwanych przez Zamawiającego.
3
2013-07-11
Ciężar udowodnienia równoważności materiałów zamiennych spoczywa na Wykonawcy.
2.2 Wymagania formalne, techniczne i funkcjonalne dotyczące instalacji sieci okablowania
strukturalnego.
2.2.1
149a
Okablowanie strukturalne w budynku biurowym przy ul. Braci Gierymskich
1. Ze względu na potrzebę integracji systemu okablowania strukturalnego oraz
dedykowanej instalacji elektrycznej, wszystkie elementy toru transmisyjnego logicznego
okablowania strukturalnego ( kable, zakończenia kabla, szafy krosowe, panele krosowe,
adaptery, kable krosowe) oraz aparatura modułowa instalacji elektrycznej ( rozdzielnia,
wyposażenie rozdzielni elektrycznej) muszą pochodzić od jednego producenta systemu i
muszą posiadać jego oznaczenia.
2. System okablowania strukturalnego musi posiadać certyfikat niezależnego
laboratorium za zgodność elementów toru transmisyjnego z aktualnym wydaniem normy EN
50173 lub równoważnej.
3. Producent systemu musi posiadać certyfikat stosowania Systemu Zarządzania
Jakością wg. normy ISO 9001:2000 lub równoważnej.
4. Producent systemu musi mieć własne przedstawicielstwo / siedzibę w Polsce.
5. Wszystkie elementy użyte w systemie muszą posiadać odpowiednie deklaracje
zgodności w odniesieniu do norm:
• PN-EN 50173 lub równoważna - elementy toru transmisyjnego;
• PN-EN 62208 lub równoważna - szafy teleinformatyczne;
• PN-IEC 60998 lub równoważna - osprzęt montażowy elementów toru transmisyjnego;
6. Wykonawca zrealizuje budowę systemu sieci strukturalnej z wykorzystaniem kabla
skrętkowego czteroparowego, ekranowanego, typu F/FTP kat. 6 (klasy E), w niepalnej
powłoce bezhalogenowej LSOH, od gniazda na ścianie do paneli krosowych w punktach
dystrybucyjnych.
7. Instalacja teleinformatyczna ma zapewnić transmisję danych o przepływności 1Gb/s
w standardzie 1000Base-T.
8. W celu ujednolicenia standardów w pomieszczeniach oraz zapewnienia
odpowiednich parametrów jakościowych i estetycznych Zamawiający wymaga
zastosowania koryt kablowych PVC o odpowiednich przekrojach i podziałach. Wszystkie
połączenia poszczególnych elementów koryt kablowych powinny być wykonane za pomocą
kształtek przewidzianych przez producenta systemu.
4
2013-07-11
9. Okablowanie w pomieszczeniach powinno być układane w korytach kablowych
PCV, z przegrodą, o odpowiednich przekrojach, około 30cm od podłogi. Dokładne ustalenie
tras kablowych w pokojach jest uzależnione od innych już istniejących instalacji i nastąpi po
uzgodnieniu z Zamawiającym.
10. Okablowanie na korytarzach ułożyć w korytach PVC zgodnych z normą PN-EN
50085:2010 lub równoważną, z przegrodą o odpowiednich przekrojach, po dwóch stronach
korytarza w zależności od umiejscowienia danego PEL.
11. Pojedynczy punkt PEL ma się składać z puszki natynkowej, w której zostaną
zamontowane trzy gniazda RJ45 ekranowane kat.6 zarabiane bez narzędziowo z klapką
przeciwkurzową oraz dwa gniazda elektryczne, czerwone, w standardzie „DATA” z blokadą
(kluczem) uniemożliwiającym podłączenie innych urządzeń poza komputerowymi.
Punkt Dostępowy PEL składa się z:
l PEL = 3 GL + 2 GE,
gdzie :
PEL oznacza Punkt Dostępowy Elektryczno-Logiczny;
GL oznacza Gniazdo Logiczne standardu gniazda RJ-45
GE oznacza Gniazdo Zasilania standardu 230 V
12. Ostateczne usytuowanie PEL nastąpi przed rozpoczęciem prac w porozumieniu z
Zamawiającym.
13. Trasy kablowe do szafy teletechnicznej w pomieszczeniu serwerowni należy ułożyć w
podwieszanych korytach kablowych typu BAKS o odpowiednich przekrojach,
oddzielnie przewody instalacji logicznej i elektrycznej.
14. Wszystkie szlaki kablowe (w tym przekucia i przewierty) muszą być wykonane z
30% nadmiarem.
15. Budowę węzła głównego [BD] Wykonawca dokona w oparciu o szafę stojącą 42U
19" dostarczoną przez Wykonawcę. Szafę należy uziemić R<5 Ohm, przewodem LgY
6mm^2 do GPU.
16. W szafie dystrybucyjnej należy pozostawić 3 m zapasu kabla skrętkowego.
17. Gniazda logiczne i panele krosownic opisać numerami jednoznacznie je
identyfikującymi.
18. W szafach należy umieścić zafoliowany opis relacji wszystkich kabli.
19. Wykonawca zapewni w ramach wykonania odpowiednią ilość przewodów
przyłączeniowych FTP (z zachowaniem kat. 6, klasa E) i UTP ( z zachowaniem kat. 5e) dla
realizacji połączeń urządzeń komputerowych i urządzeń peryferyjnych z wbudowanym
5
2013-07-11
torem logicznym oraz przewodów krosowniczych FTP (z zachowaniem kat. 6, klasa E) i
UTP ( z zachowaniem kat. 5e), niezbędnych do połączeń urządzeń sieci i krosownicy w
budynkowym punkcie dystrybucyjnym [BD].
20. Wykonawca zainstaluje i uruchomi kabel telekomunikacyjny YTKSYekw 53x2x0.5
na odcinku pomiędzy centralą telefoniczną, a szafą dystrybucyjną [BD].
21. Kabel telekomunikacyjny należy rozszyć od strony szafy krosowniczej na panelu
telefonicznym 50xRJ45 1U, UTP, Kat. 3.
22. Wykonawca zainstaluje kabel telekomunikacyjny YTKSYekw 20x2x0.5 na odcinku
pomiędzy głowicą telefoniczną, a szafą dystrybucyjna na zewnątrz budynku.
23. Instalacja okablowania strukturalnego musi być wykonana przez instalatorów
posiadających certyfikat wydany przez producenta oferowanego systemu instalacji
logicznej.
24. Wykonawca prowadząc tory kablowe dla sieci strukturalnej jest zobligowany do
szczególnej ostrożności w czasie realizacji przewiertów przez ściany i stropy, w zakresie
istniejących wiązek elektryki ogólnej, której przebieg na obiekcie nie jest udokumentowany
schematem instalacyjnym.
25. Wszelkie uszkodzenia infrastruktury ogólnej na obiekcie przez Wykonawcę
podczas prowadzenia prac instalacyjnych obciążają jego samego i muszą być usunięte w
ramach nieodpłatnego usunięcia szkód w terminie natychmiastowym po ich stwierdzeniu.
26. Wszelkie wyłączenia prądu w obiekcie mogą być wykonane wyłącznie po
wcześniejszych ustaleniach z Zamawiającym.
27. Wykonawca na własny koszt przestawi meble i inne urządzenia blokujące dostęp
do prowadzonych tras kablowych oraz zabezpieczy mienie przed uszkodzeniami, które
mogłyby nastąpić w wyniku prac instalacyjnych.
28. Do obowiązków Wykonawcy należy bieżące sprzątanie pokoi i korytarzy
bezpośrednio po wykonaniu prac.
29. Wykonawca przeprowadzi pomiary parametrów fizycznych torów transmisyjnych.
Pomiary należy wykonać w trybie dynamicznym, miernikiem z minimum III klasą
dokładności pomiarów.
Pomiary toru transmisyjnego miedzianego:
− Mapa połączeń
− Tłumienność przejścia
− Przesłuch zbliżny (NEXT)
− Przesłuch zbliżny skumulowany w jednej parze (PSNEXT)
− Wyrównany współczynnik przesłuchu zdalnego (ELFEXT)
− Skumulowany współczynnik przesłuchu zdalnego (PS ELFEXT)
− Straty odbiciowe
6
2013-07-11
−
−
−
Opóźnienie propagacji
Długość kabla
Różnica opóźnień (Delay skew)
2.3. Dedykowana instalacja elektryczna
2.3.1. Wykonanie robót
Podstawowy zakres obejmuje wykonanie instalacji elektrycznej zgodnie ze sztuką i
obowiązującymi normami dotyczącymi, w budynku biurowym przy ul. Braci Gierymskich
149a:
• Ochrony przed porażeniem prądem elektrycznym,
• Ochrony przed pożarem i przed skutkami cieplnymi,
• Doboru przewodów do obciążalności prądowej i spadku napięcia oraz
doboru i nastawienia urządzeń zabezpieczających i sygnalizacyjnych,
• Zabudowania odpowiednich aparatów odłączających i łączących,
• Doboru urządzeń i środków ochrony w zależności od wpływów zewnętrznych,
• Oznaczenia przewodów neutralnych i ochronnych,
• Umieszczenia schematów, tablic ostrzegawczych lub innych podobnych
informacji oraz oznaczenia obwodów, bezpieczników, łączników, zacisków
itp.,
• Połączeń przewodów.
2.3.2. Zasilanie i układy pomiarowe
ZK czyli Złącze Kablowe budynku ma pozostać bez zmian. Rozdziału należy dokonać w RG
budynku. Z istniejącej RG wyprowadzić linię zasilającą do TGK.
2.3.3. Tablica główna komputerowa TGK
Obok tablicy głównej zaprojektować tablice główną komputerową TGK, stanowiącą główny
punkt energetyczny dla wydzielonej sieci komputerowej. W TGK zamontować:
• wyłącznik główny,
• rozłączniki bezpiecznikowe dla wewnętrznych linii zasilających (wlz),
• w polu zasilającym TGK zastosować przełącznik na gniazdo zasilania rezerwowego
przewoźnego agregatu prądotwórczego ( 20kW będącego w posiadaniu
Zamawiającego ).
Dla przewoźnego agregatu zaprojektować gniazdo na zewnątrz budynku 3fazowe 32A. TGK
zabudować w typowej obudowie wnękowej, z metalowymi drzwiczkami zamykanymi na klucz.
Wyłącznik główny TGK musi być objęty przeciwpożarowym wyłącznikiem prądu w systemie
przeciwpożarowym.
2.3.4. Trasowanie
7
2013-07-11
Trasa instalacji elektrycznych powinna przebiegać bezkolizyjnie z innymi już istniejącymi
instalacjami i urządzeniami, musi być przejrzysta, prosta i dostępna dla prawidłowej
konserwacji oraz remontów.
Należy poprowadzić ją w liniach poziomych i pionowych. Zabrania się kucia bruzd, przebić
w betonowych elementach konstrukcyjno-budowlanych lub cienkich ścianach działowych w
sposób osłabiający ich konstrukcję.
2.3.5. Przejścia przez ściany i stropy
Przepusty przez ściany i stropy musza spełniać następujące wymagania:
•
•
wszystkie przejścia obwodów instalacji elektrycznych przez ściany, stropy itp.
muszą być zabezpieczone przed ewentualnymi uszkodzeniami,
przeloty należy wykonywać w przepustach rurowych,
2.3.6. Montaż aparatów i odbiorników
Aparaty i odbiorniki należy montować i przyłączać zgodnie z dokumentacją lub
DTR producenta. Osprzęt instalacyjny należy mocować do podłoża w sposób trwały
zapewniający mocne i bezpieczne jego osadzenie. Do mocowania sprzętu i osprzętu mogą
służyć konstrukcje wsporcze, przytwierdzone solidnie do elementów konstrukcji budowlanych
lub podłoża.
Zamontować na żyłach oznaczniki z materiału izolacyjnego z wypisanymi oznaczeniami
zgodnymi ze schematem.
2.3.7. Układanie przewodów
Trasowanie wykonać uwzględniając konstrukcję budynku oraz zapewniając bezkolizyjność z
innymi instalacjami. Niedopuszczalnym jest wykonywanie bruzd i przekuć w elementach
konstrukcyjnych budynku a w szczególności wycinanie istniejących zbrojeń i żeber stropów.
Przebicia przez stropy i ściany wykonywać po konsultacji z inspektorem nadzoru i w taki
sposób, aby rury i przewody prowadzić łagodnym łukiem o promieniu nie mniejszym niż 10krotność średnicy przewodu lub rury.
Zamontować koryta według wcześniej przygotowanej trasy na ścianach lub stropie za pomocą
kołków rozporowych przykręcanych do podłoża w liniach poziomych i pionowych.
Przewody kablowe wraz z kablami logicznymi prowadzić w oddzielonych przegrodach koryta
montażowego dwudzielnego zgodnie z obowiązującymi normami instalatorskimi.
2.3.8. Łączenie przewodów
W instalacji elektrycznej wewnątrz-budynkowej przewody należy łączyć w sprzęcie i
osprzęcie instalacyjnym i w odbiornikach. Instalacje powinny być ułożone swobodnie i nie
mogą być wystawiane na naprężenia i nadmierne naciągi.
Ważnym jest staranne wykonanie połączeń skręcanych tj. dokręcenie zacisków z odpowiednią
8
2013-07-11
siłą i odizolowanie izolacji żył na odcinku mieszczącym się całkowicie w zacisku.
Do danego zacisku należy podłączać przewody w liczbie, rodzaju wykonania, przekroju z
odpowiednią siłą , zgodną ze specyfikacją techniczną danego elementu. Połączenia przewodów
powinny być zgodne z wymaganiami odpowiednich norm oraz przy użyciu odpowiednich
metod i osprzętu.
Końce przewodów miedzianych tzw. linek , należy zabezpieczyć zaprasowanymi tulejkami.
Wszystkie połączenia należy wykonać zgodnie ze sztuką elektryczną a także z obowiązującymi
normami.
2.3.9. Montaż rozdzielnic
Montażu rozdzielnic należy dokonywać zgodnie z instrukcją montażu dostarczoną przez
producenta urządzenia. Instrukcje te powinny zawierać wskazania dotyczące kolejności
wykonywania robót i szczegółowego montażu podzespołów rozdzielnicy.
Szczególna uwagę należy zwrócić na poprawne ułożenie kabli i przewodów, tak aby były
uporządkowane, zorganizowane w wiązki i odpowiednio oznaczone zgodnie ze schematem.
Starannie wykonywać połączenia skręcane tj. dokręcenie zacisków śrubowych z odpowiednią
siłą a także odizolowanie żył w taki sposób, aby odizolowany odcinek mieścił się w całkowicie
w zacisku.
Rozdzielnice muszą zawierać schematy połączeń, a kable i przewody musza być odpowiednio
oznaczone i opisane.
2.3.10. Instalacja ochrony przeciwprzepięciowej i przeciwporażeniowej
Zgodnie z wymaganiami zawartymi w normie PN/E-05003p.4.5;PN-IEC 60364-4-443i Rozp.
Ministra Inf. Z dnia 12 kwietnia 2002r.(Dz. U. nr 75 z dnia 15.06.2002r) należy zaprojektować
strefową ochronę od przepięć instalacji i urządzeń elektrycznych. Ze względu na rodzaj
odbiorników (serwery, komputery, drukarki) zaprojektować ochronę przeciwprzepięciową w
oparciu o polskie normy. Zamawiający wymaga, dwustopniowego systemu ochrony
przeciwprzepięciowej. Ograniczniki klasy B+C zabudować w Tablicy Głównej Komputerowej
budynku.
Jako podstawową ochronę od porażeń prądem elektrycznym należy zastosować izolację roboczą
i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne rozdzielnic mają być
dostępne tylko dla upoważnionych osób pracowników RZGW. Tablice mają być wyposażone w
zamki patentowe. Jako system dodatkowej ochrony przed porażeniami prądem elektrycznym
stosować samoczynne wyłączenie zasilania, realizowane za pomocą wyłączników nadmiarowoprądowych i wyłączników różnicowo-prądowych o prądzie różnicowym 30mA. We wszystkich
rozdzielnicach będą wykonywane osobne szyny „N” i „PE”. Bezpieczeństwo
przeciwporażeniowe ma zapewnić również system szyn i przewodów wyrównawczych
połączonych z uziemieniem.
Ochronie przed dotykiem pośrednim podlegają:
• konstrukcje i obudowy metalowe rozdzielnic,
• zaciski ochronne w tablicach rozdzielczych,
9
2013-07-11
•
•
zaciski ochronne w urządzeniach odbiorczych,
styki ochronne w gniazdach wtyczkowych.
Przewody ochronne należy podłączyć do zacisków specjalnie do tego przeznaczonych.
Ochronę przeciwprzepięciową i przeciwporażeniową zaprojektować i wykonać wykonać
zgodnie z normami PN-IEC 60364-4-41, PN-IEC 60364-4-443, PN-IEC 60364-4-54, PN-IEC
60364-7-71.
2.3.11. Przyłączanie odbiorników
Miejsca połączeń żył przewodów z zaciskami odbiorników powinny być dokładnie
oczyszczone. Samo połączenie musi być wykonane w sposób pewny, pod względem
elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku, korozją
itp.
2.3.13. Instalacja gniazd dedykowanych
Dedykowane obwody zasilania gniazd komputerowych mają być zabezpieczone wyłącznikami
różnicowoprądowymi i wyłącznikami instalacyjnymi. Należy zastosować gniazda podwójne
zespolone DATA w kolorze czerwonym z kluczem, zapobiegającym włączeniu do obwodu
prądu czystego odbiorników innych niż komputer.
2.3.14. Połączenia wyrównawcze
Wykonać połączenia wyrównawcze miejscowe przy wykorzystaniu szyn ekwipotencjalnych.
Do nich należy podłączyć zaciski PE rozdzielnic elektrycznych, a także wszystkie
przewodzące prąd elektryczny masy metalowe ( koryta montażowe, przegrody) linką LgYżo
6mm2. W pomieszczeniu serwerowni wyposażonym w UPS’a, zainstalowana będzie szyna
ekwipotencjalna, z którą należy połączyć uziomy sztuczne. Wszystkie części przewodzące
urządzeń trzeba połączyć z szyną ekwipotencjalną, przy pomocy przewodów ochronnych PE.
Od szyny ekwipotencjalnej do zacisku PE każdej obudowy szafy serwerowej sieci logicznej
należy poprowadzić niezależny przewód ochronny.
2.3.14. Kontrola jakości robót elektrycznych
Sprawdzenie i odbiór robót powinno być wykonane zgodnie z obowiązującymi normami i
przepisami.
Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary.
Zakres prób montażowych należy uzgodnić z inwestorem. Wykonać obowiązujące badania
techniczne rozdzielnic.
Sprawdzeniu i kontroli w czasie wykonywania robót oraz po ich zakończeniu powinno
podlegać:
10
właściwe wykonanie instalacji,
zachowanie ciągłości żył roboczych,
2013-07-11
zgodność faz u odbiorców,
pomiar uziomów,
wykonanie pomiarów rezystancji izolacji, pomiarów skuteczności ochrony
przeciwporażeniowej,
pomiary impedancji pętli zwarcia.
Wykonanie pomiarów powinno zakończyć się sporządzeniem protokołu pomiarowego
dołączonego do ogólnego protokołu odbioru i Dokumentacji Powykonawaczej.
2.4.
Dostawa aktywnych urządzeń komputerowych
Dostawa i instalacja aktywnych urządzeń sieciowych typu router, przełącznik sieciowy
24p, przełącznik sieciowy 48p, serwer, komputery, UPS zgodnych ze specyfikacja
techniczną zawartą w Załączniku nr 1.
2.5.
Dostawa oprogramowania systemowego i wirtualizacji
Dostawa i instalacja oprogramowania systemowego i wirtualizacji zgodnego ze
specyfikacją techniczną zawartą w Załączniku nr 1.
2.6.
Dostawa i montaż instalacji klimatyzatora
Dostawa i instalacja klimatyzatora zgodnego ze specyfikacją techniczną zawartą w
Załączniku nr 1.
2.7.
Dostawa i montaż drzwi antywłamaniowych klasy C.
Dostawa i montaż drzwi antywłamaniowych klasy C zgodnych ze specyfikacja
techniczną zawartą w Załączniku nr 1.
2.8.
Dostawa i montaż i folii okiennej termoizolacyjnej
Dostawa i montaż foli okiennej termoizolacyjnej, srebrnej, lustrzanej od zewnątrz.
2.9.
Szkolenia pracowników
Szkolenia z zakresu użytkowania i administrowania urządzeniami firmy CISCO zgodne
ze specyfikacja zawartą w Załączniku nr 1.
2.10. Dokumentacja powykonawcza
Wykonawca dokona pomiarów zbudowanych instalacji zgodnie z obowiązującymi
w Polsce norami i przepisami i sporządzi odpowiednie protokoły z wykonanych pomiarów.
Warunkiem odbioru prac będzie przedstawienie Dokumentacji Powykonawczej oraz
prawidłowych pomiarów wykonanej instalacji sieci strukturalnej i elektrycznej, zgodnie z
obowiązującymi normami i przepisami oraz protokół odbioru prac instalacyjno-wdrożeniowych
zawartych w pkt. 3.21 Załącznika nr 1.
Wykonawca przygotuje pełną Dokumentację Powykonawczą obejmującą m.in.:
• Dokumentacje powykonawczy całej struktury sieci okablowania logicznego oraz zasilania, w
postaci papierowej i elektronicznej, gdzie schematy sieci elektrycznej oraz logicznej zapisane
11
2013-07-11
•
•
•
•
•
będą w plikach standardu DWG lub równoważnego oraz PDF, i będą zawierały informacje o
rozmieszczeniu gniazd i ułożeniu kabli zasilających, prowadzeniu torów kablowych na
obiekcie, schemat połączeń fizycznych z opisem obwodów oraz oznaczeniem tablic.
Karty gwarancyjne Wykonawcy dla wszystkich urządzeń.
Karty katalogowe w języku polskim (lub ich tłumaczenia)
Instrukcje producenta urządzeń.
Kserokopie (lub dane dotyczące) certyfikatów, atestów, homologacji, (jeśli jest
wymagana) urządzeń, materiałów,
Wymagania Wykonawcy w zakresie konserwacji urządzeń i systemu,
Wykonawca przygotuje procedury działań obsługowych i na okoliczność awarii systemu i sprzętu.
Procedury muszą zostać zaakceptowane przez Zamawiającego.
Procedury mają obejmować min.:
a) Bieżące czynności obsługowe
b) W sytuacjach awaryjnych - gdzie i komu zgłosić awarię,
c) Postępowanie w okresie oczekiwania na reakcję serwisu,
d) Osoby kontaktowe, koordynatorów dla danego typu awarii,
Ostateczna, szczegółowa wersja Dokumentacji Powykonawczej zostanie dostarczona Zamawiającemu
do zatwierdzenia po wykonanych pracach.
Do odbioru końcowego zostanie powołana komisja w skład, której będą wchodzić przedstawiciele
Zamawiającego i Wykonawcy. Odbiór końcowy kończy się protokolarnym przejęciem instalacji do
użytkowania lub protokolarnym stwierdzeniem braku przygotowania instalacji do użytkowania. Po
usunięciu przyczyn takiego stwierdzenia należy przeprowadzić ponowny odbiór.
2.11.
Gwarancja i serwis
1. Wykonawca udzieli gwarancji na okres minimum 20 lat na wszystkie elementy instalacji
logicznej i minimum 5 lat na wszystkie elementy instalacji elektrycznej. Gwarancja udzielona
przez producenta systemu posiadającego siedzibę na terenie Polski i obejmuje. Gwarancja na
poszczególne urządzenia zgodna ze szczegółową specyfikacją zamieszczoną w Załączniku nr
1.
2. Termin gwarancji biegnie od dnia odbioru przez Zamawiającego, potwierdzonego protokołem
odbioru.
3. Zgłoszenie uszkodzenia dokonuje się drogą telefoniczną i potwierdza pisemnie (e-mail, fax).
Za datę przyjęcia zgłoszenia przyjmuje się czas telefonicznego zgłoszenia uszkodzenia.
4. Czas reakcji serwisu Wykonawcy wynosi 4 godziny od momentu zgłoszenia usterki.
5. Usunięcie awarii będzie zrealizowane w następnym dniu roboczym.
12
2013-07-11
