Instalowanie DC

Instalowanie DC-2974 PCI
1. Przegl¹d ustawieñ standardowych
Kontroler SCSI DC-2974 PCI zosta³ fabrycznie tak
skonfigurowany, ¿e w wiêkszoœci przypadków nie ma potrzeby
zmiany ustawienia zworek. Nie mniej jednak nale¿y upewniæ siê
przed monta¿em, czy ustawienia zworek zgadzaj¹ siê z
ustawieniami standardowymi.
Instalowanie DC-2974 PCI
ROM zawiera SCSI-BIOS, który odpowiedzialny jest za
zarz¹dzanie twardymi dyskami SCSI. Wprawdzie istnieje
mo¿liwoœæ zarz¹dzania twardymi dyskami za pomoc¹
odpowiednich sterowników, ale instalacja poprzez BIOS stwarza
mo¿liwoœæ lepszej kompatybilnoœci z ró¿nymi systemami
operacyjnymi. BIOS instaluje wszystkie pod³¹czone twarde dyski
w kolejnoœci SCSI-ID, jak równie¿ dyski wymienne o SCSI-ID 0,
1 i 2. Informacje o wszystkich pod³¹czanych urz¹dzeniach zostan¹
wyœwietlone na ekranie.
Wa¿ne:
Dyski SCSI nie s¹ wymieniane w Setupie komputera.
Zworka
J2
Terminacja kontrolera SCSI.
¿adna zworka nie jest za³o¿ona
pozycja 1-2
pozycja 2-3
w³¹czona
wy³¹czona
automatycznie
Przy automatycznej terminacji kontroler SCSI sprawdza
samoczynnie, czy na wewnêtrznych i zewnêtrznych z³¹czach
znajduj¹ siê jakieœ urz¹dzenia i odpowiednio do tego w³¹cza lub
wy³¹cza terminatory. Ustawienie fabryczne powinno byæ
zmieniane jedynie w przypadkach wyst¹pienia problemów w
szczególnych konfiguracjach.

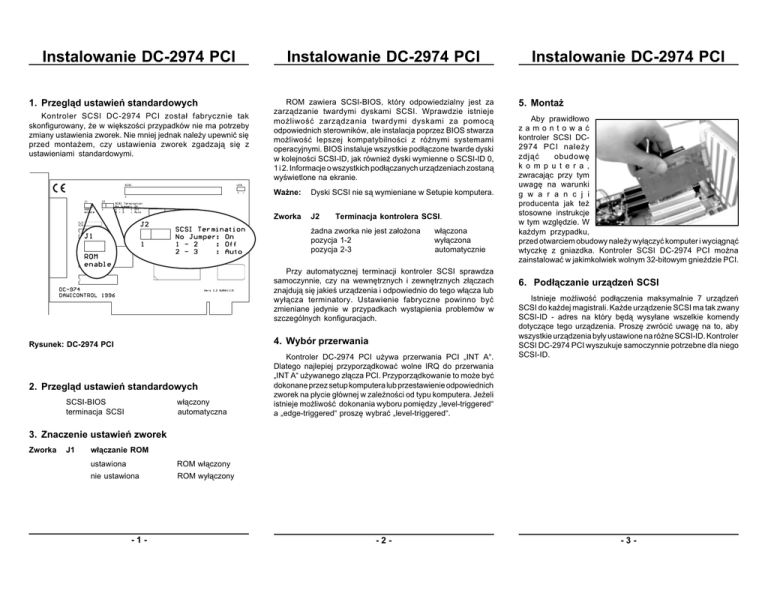

Rysunek: DC-2974 PCI
4. Wybór przerwania
2. Przegl¹d ustawieñ standardowych
Kontroler DC-2974 PCI u¿ywa przerwania PCI „INT A“.
Dlatego najlepiej przyporz¹dkowaæ wolne IRQ do przerwania
„INT A“ u¿ywanego z³¹cza PCI. Przyporz¹dkowanie to mo¿e byæ
dokonane przez setup komputera lub przestawienie odpowiednich
zworek na p³ycie g³ównej w zale¿noœci od typu komputera. Je¿eli
istnieje mo¿liwoœæ dokonania wyboru pomiêdzy „level-triggered“
a „edge-triggered“ proszê wybraæ „level-triggered“.
SCSI-BIOS
terminacja SCSI
w³¹czony
automatyczna
Instalowanie DC-2974 PCI
5. Monta¿
Aby prawid³owo
zamontowaæ
kontroler SCSI DC2974 PCI nale¿y
zdj¹æ
obudowê
k o m p u t e r a ,
zwracaj¹c przy tym
uwagê na warunki
g w a r a n c j i
producenta jak te¿
stosowne instrukcje
w tym wzglêdzie. W
ka¿dym przypadku,
przed otwarciem obudowy nale¿y wy³¹czyæ komputer i wyci¹gn¹æ
wtyczkê z gniazdka. Kontroler SCSI DC-2974 PCI mo¿na
zainstalowaæ w jakimkolwiek wolnym 32-bitowym gnieŸdzie PCI.
6. Pod³¹czanie urz¹dzeñ SCSI
Istnieje mo¿liwoœæ pod³¹czenia maksymalnie 7 urz¹dzeñ
SCSI do ka¿dej magistrali. Ka¿de urz¹dzenie SCSI ma tak zwany
SCSI-ID - adres na który bêd¹ wysy³ane wszelkie komendy
dotycz¹ce tego urz¹dzenia. Proszê zwróciæ uwagê na to, aby
wszystkie urz¹dzenia by³y ustawione na ró¿ne SCSI-ID. Kontroler
SCSI DC-2974 PCI wyszukuje samoczynnie potrzebne dla niego
SCSI-ID.
3. Znaczenie ustawieñ zworek
Zworka
J1
w³¹czanie ROM
ustawiona
ROM w³¹czony
nie ustawiona
ROM wy³¹czony
-1-
-2-
-3-
Instalowanie DC-2974 PCI
Instalowanie DC-2974 PCI
Instalowanie DC-2974 PCI
7. Terminacja magistrali SCSI
8. Ob³o¿enie z³¹cza zewnêtrznego
9. Ob³o¿enie z³¹cza wewnêtrznego
Aby zapewniæ bezb³êdny przekaz sygna³u oba koñce magistrali
SCSI powinny byæ pod³¹czone do tak zwanych Terminatorów. Z
tego powodu nale¿y przy jednoczesnym pod³¹czeniu urz¹dzeñ
przez wewnêtrzne i zewnêtrzne z³¹cze wy³¹czyæ aktywne
terminatory znajduj¹ce siê na kontrolerze DC-2974 PCI.
Zewnêtrzne 25-pinowe z³¹cze jest kompatybilne ze
standardem SCSI-2 i posiada nastêpuj¹ce ob³o¿enie:
Zewnêtrzne 25-pinowe z³¹cze jest kompatybilne ze
standardem ANSI i posiada nastêpuj¹ce ob³o¿enie:
Je¿eli wybrana zosta³a automatyczna terminacja SCSI (zworka
J2, pozycja 2-3) to kontroler automatycznie zarz¹dza terminacj¹.
Proszê zwróciæ uwagê równie¿ na to, by przy jednoczesnym
pod³¹czeniu kilku urz¹dzeñ terminatory znajdowa³y siê jedynie
na koñcach magistrali. Byæ mo¿e w tym celu bêdzie trzeba
od³¹czyæ wiêcej terminatorów. Przy ewentualnych zak³óceniach
proszê sprawdziæ, czy te warunki zosta³y spe³nione.
PIN
26
27
28
29
30
31
32
33
34
38
41
43
44
45
46
47
48
49
50
Sygna³
PIN
-DB(0)
-DB(1)
-DB(2)
-DB(3)
-DB(4)
-DB(5)
-DB(6)
-DB(7)
-DB(Parity)
Termination Power
-ATN
-BSY
-ACK
-RST
-MSG
-SEL
-C/D
-REQ
-I/Q
1-11,15-25,35,36,40,42 „Ground“
2
4
6
8
10
12
14
16
18
25
26
32
36
38
40
42
44
46
48
50
Sygna³
-DB(0)
-DB(1)
-DB(2)
-DB(3)
-DB(4)
-DB(5)
-DB(6)
-DB(7)
-DB(Parity)
nie pod³¹czone
Termination Power
-ATN
-BSY
-ACK
-RST
-MSG
-SEL
-C/D
-REO
-I/O
Pozosta³e piny pod³¹czone s¹ do „Ground“. Przy u¿ywaniu
z³¹cza wewnêtrznego proszê zwróciæ uwagê na prawid³ow¹
orientacjê wtyczki.
