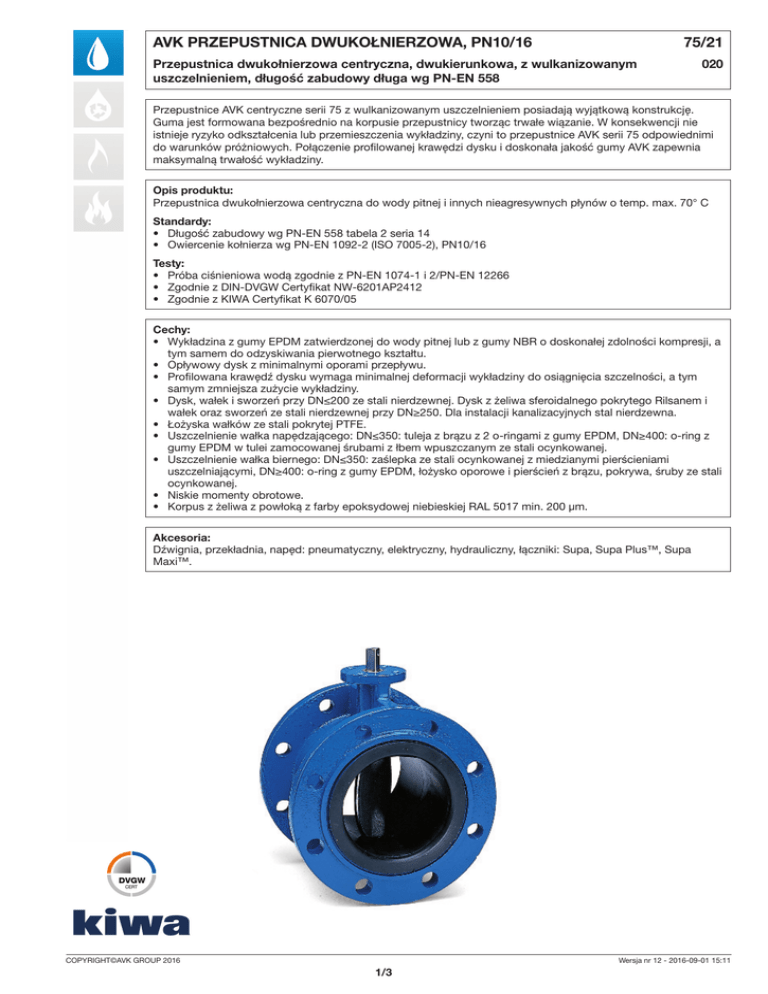

75-21-020_pl

AVK PRZEPUSTNICA DWUKOŁNIERZOWA, PN10/16
75/21
Przepustnica dwukołnierzowa centryczna, dwukierunkowa, z wulkanizowanym
uszczelnieniem, długość zabudowy długa wg PN-EN 558
020
Przepustnice AVK centryczne serii 75 z wulkanizowanym uszczelnieniem posiadają wyjątkową konstrukcję.
Guma jest formowana bezpośrednio na korpusie przepustnicy tworząc trwałe wiązanie. W konsekwencji nie
istnieje ryzyko odkształcenia lub przemieszczenia wykładziny, czyni to przepustnice AVK serii 75 odpowiednimi
do warunków próżniowych. Połączenie profilowanej krawędzi dysku i doskonała jakość gumy AVK zapewnia
maksymalną trwałość wykładziny.
Opis produktu:
Przepustnica dwukołnierzowa centryczna do wody pitnej i innych nieagresywnych płynów o temp. max. 70° C
Standardy:
• Długość zabudowy wg PN-EN 558 tabela 2 seria 14
• Owiercenie kołnierza wg PN-EN 1092-2 (ISO 7005-2), PN10/16
Testy:
• Próba ciśnieniowa wodą zgodnie z PN-EN 1074-1 i 2/PN-EN 12266
• Zgodnie z DIN-DVGW Certyfikat NW-6201AP2412
• Zgodnie z KIWA Certyfikat K 6070/05
Cechy:
• Wykładzina z gumy EPDM zatwierdzonej do wody pitnej lub z gumy NBR o doskonałej zdolności kompresji, a
tym samem do odzyskiwania pierwotnego kształtu.
• Opływowy dysk z minimalnymi oporami przepływu.
• Profilowana krawędź dysku wymaga minimalnej deformacji wykładziny do osiągnięcia szczelności, a tym
samym zmniejsza zużycie wykładziny.
• Dysk, wałek i sworzeń przy DN≤200 ze stali nierdzewnej. Dysk z żeliwa sferoidalnego pokrytego Rilsanem i
wałek oraz sworzeń ze stali nierdzewnej przy DN≥250. Dla instalacji kanalizacyjnych stal nierdzewna.
• Łożyska wałków ze stali pokrytej PTFE.
• Uszczelnienie wałka napędzającego: DN≤350: tuleja z brązu z 2 o-ringami z gumy EPDM, DN≥400: o-ring z
gumy EPDM w tulei zamocowanej śrubami z łbem wpuszczanym ze stali ocynkowanej.
• Uszczelnienie wałka biernego: DN≤350: zaślepka ze stali ocynkowanej z miedzianymi pierścieniami
uszczelniającymi, DN≥400: o-ring z gumy EPDM, łożysko oporowe i pierścień z brązu, pokrywa, śruby ze stali
ocynkowanej.
• Niskie momenty obrotowe.
• Korpus z żeliwa z powłoką z farby epoksydowej niebieskiej RAL 5017 min. 200 μm.
Akcesoria:
Dźwignia, przekładnia, napęd: pneumatyczny, elektryczny, hydrauliczny, łączniki: Supa, Supa Plus™, Supa
Maxi™.
COPYRIGHT©AVK GROUP 2016
Wersja nr 12 - 2016-09-01 15:11
1/3
AVK PRZEPUSTNICA DWUKOŁNIERZOWA, PN10/16
75/21
Przepustnica dwukołnierzowa centryczna, dwukierunkowa, z wulkanizowanym
uszczelnieniem, długość zabudowy długa wg PN-EN 558
020
ISO
Flange
1
1
2
2
3
3
13
F2
L5
4
DN > 350
5
H1
6
7
14
8
15
9
16
10
17
11
18
H2
12
DN > 350
L
Wykaz elementów budowy:
1.
Wałek napędzający
Stal nierdzewna 1.4057
2.
Tuleja oporowa o-ringów Brąz
3.
O-ring
Guma EPDM
4.
Korpus
Żeliwo sferoidalne, GJS-400-15 (GGG40)
5.
Łożysko ślizgowe
Stal pokryta PTFE
6.
Sworzeń stożkowy
Stal nierdzewna 1.4057
7.
Dysk
Stal nierdzewna/żeliwo sfero.+Rilsan
8.
Wałek bierny
Stal nierdzewna 1.4057
9.
Wykładzina
Guma EPDM/NBR
10. Łożysko ślizgowe
Stal pokryta PTFE
11. Pierścień uszczelniający Miedź
12. Zaślepka
Stal ocynkowana
13. Śruba
Stal ocynkowana
14. Pierścień
Alu-brąz
15. O-ring
Guma EPDM
16. Łożysko oporowe
Alu-brąz
17. Pokrywa
Stal ocynkowana
18. Śruba
Stal ocynkowana
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia.
Nr katalogowy i wymiary:
Nr katalogowy
DN
mm
Owiercenie
kołnierzy
L
mm
H1
mm
H2
mm
F2
mm
L5
mm
75-0050-21-223002614200 (1)
75-0065-21-223002614200 (1)
75-0080-21-223002614200 (1)
75-0100-21-223002614200 (1)
75-0125-21-223002614200 (1)
75-0150-21-223002614200 (1)
75-0200-21-223001314200 (1)
75-0250-21-225101314200
75-0300-21-225101314200
75-0350-21-225101314200
75-0400-21-225101314200
50
65
80
100
125
150
200
250
300
350
400
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10/16
PN10
PN10
PN10
PN10
PN10
150
170
180
190
200
210
230
250
270
290
310
118
126
133
147
160
180
204
245
270
315
363
63
71
78
98
109
133
158
194
219
256
308
34
34
34
34
34
34
34
45
45
45
50
12
12
12
12
12
14
14
15
15
15
25
Waga
kg
90
90
90
90
90
90
90
125
125
125
175
11
13
17
20
26
31
45
70
90
120
165
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.

Wersja nr 12 - 2016-09-01 15:11
2/3
Nr katalogowy
75-0450-21-225101314200
75-0500-21-225101314200
75-0600-21-225101314200
75-0700-21-225101314200
75-0800-21-225101314200
75-0900-21-225101314200
75-1000-21-225101314200
(1)
DN
mm
Owiercenie
kołnierzy
L
mm
H1
mm
H2
mm
F2
mm
L5
mm
450
500
600
700
800
900
1000
PN10
PN10
PN10
PN10
PN10
PN10
PN10
330
350
390
430
470
510
550
388
413
510
560
690
690
740
334
360
426
480
635
635
685
50
50
50
60
90
90
90
25
25
25
25
30
30
30
Waga
kg
175
175
175
210
210
300
350
200
230
320
420
610
820
1130
Dysk - ze stali nierdzewnej
Konstrukcja, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
