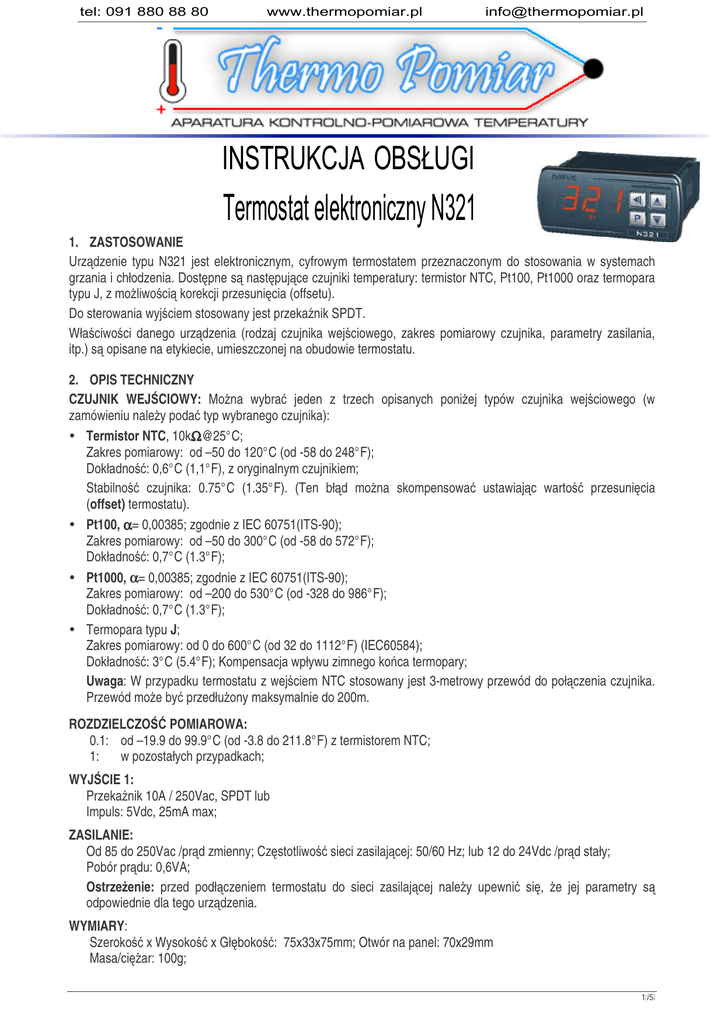

INSTRUKCJA OBS£UGI
Termostat elektroniczny N321
1. ZASTOSOWANIE
Urz dzenie typu N321 jest elektronicznym, cyfrowym termostatem przeznaczonym do stosowania w systemach
grzania i chłodzenia. Dost pne s nast puj ce czujniki temperatury: termistor NTC, Pt100, Pt1000 oraz termopara
typu J, z mo liwo ci korekcji przesuni cia (offsetu).
Do sterowania wyj ciem stosowany jest przeka nik SPDT.
Wła ciwo ci danego urz dzenia (rodzaj czujnika wej ciowego, zakres pomiarowy czujnika, parametry zasilania,
itp.) s opisane na etykiecie, umieszczonej na obudowie termostatu.
2. OPIS TECHNICZNY
CZUJNIK WEJ CIOWY: Mo na wybra jeden z trzech opisanych poni ej typów czujnika wej ciowego (w
zamówieniu nale y poda typ wybranego czujnika):
Termistor NTC, 10kΩ
Ω@25°C;
Zakres pomiarowy: od –50 do 120°C (od -58 do 248°F);
Dokładno : 0,6°C (1,1°F), z oryginalnym czujnikiem;
Stabilno czujnika: 0.75°C (1.35°F). (Ten bł d mo na skompensowa ustawiaj c warto przesuni cia
(offset) termostatu).
Pt100, α= 0,00385; zgodnie z IEC 60751(ITS-90);
Zakres pomiarowy: od –50 do 300°C (od -58 do 572°F);
Dokładno : 0,7°C (1.3°F);
Pt1000, α= 0,00385; zgodnie z IEC 60751(ITS-90);
Zakres pomiarowy: od –200 do 530°C (od -328 do 986°F);
Dokładno : 0,7°C (1.3°F);
Termopara typu J;
Zakres pomiarowy: od 0 do 600°C (od 32 do 1112°F) (IEC60584);
Dokładno : 3°C (5.4°F); Kompensacja wpływu zimnego ko ca termopary;
Uwaga: W przypadku termostatu z wej ciem NTC stosowany jest 3-metrowy przewód do poł czenia czujnika.
Przewód mo e by przedłu ony maksymalnie do 200m.
ROZDZIELCZO POMIAROWA:
0.1: od –19.9 do 99.9°C (od -3.8 do 211.8°F) z termistorem NTC;
1:
w pozostałych przypadkach;
WYJ CIE 1:
Przeka nik 10A / 250Vac, SPDT lub
Impuls: 5Vdc, 25mA max;
ZASILANIE:
Od 85 do 250Vac /pr d zmienny; Cz stotliwo sieci zasilaj cej: 50/60 Hz; lub 12 do 24Vdc /pr d stały;
Pobór pr du: 0,6VA;
Ostrze enie: przed podł czeniem termostatu do sieci zasilaj cej nale y upewni si , e jej parametry s
odpowiednie dla tego urz dzenia.
WYMIARY:
Szeroko x Wysoko
Masa/ci ar: 100g;
x Gł boko : 75x33x75mm; Otwór na panel: 70x29mm
1 /5
tel: 091 880 88 80
www.thermopomiar.pl
[email protected]
RODOWISKO PRACY:
Temperatura pracy: od 0 do 50°C (od 32 do 122°F);
Temperatura składowania: od -20 do 60°C(od -4 do 140°F);
Wilgotno wzgl dna: od 20 do 85% bez kondensacji;
OBUDOWA:
Samowygaszaj cy si poliw glan;
Ochrona: Panel czołowy: IP65, Obudowa:IP42
Przekrój przewodów poł czeniowych: do 4,0mm²
Komunikacja RS-485; Protokół RTU MODBUS (na yczenie)
3. POŁ CZENIA ELEKTRYCZNE
Na Rys. 1 poni ej pokazano sposób podł czenia czujnika, zasilania i wyj
termostatu.
Rys. 1 – Zaciski termostatu typu N321
OUTPUT1 – wyj cie 1; POWER SUPPLY – zasilanie; INTERFACE RS485 – interfejs RS485; INPUT SENSOR –
czujnik wej ciowy; LOAD: REFRIGERATOR HEATER CONTACTOR – obci enie: stycznik chłodziarki / grzejnika;
LINE – linia; TEMPERATURE SENSOR – czujnik temperatury;
Bardzo wa ne jest stosowanie si do poni szych zalece :
• Przewody sygnałowe powinny by poprowadzone w uziemionych kanałach, z dala od przewodów styczników lub
zasilaj cych.
• Przyrz d powinien by zasilany przy pomocy wydzielonych przewodów zasilaj cych, które nie powinny by
wykorzystywane do zasilania silników elektrycznych, elektromagnesów, styczników itp.
• Zaleca si instalowanie filtrów RC (47R i 100nF, poł czone szeregowo) w obwodach zasilaj cych cewki
przeka ników i inne odbiorniki indukcyjne,.
• Projektuj c system steruj cy zawsze nale y bra pod uwag mo liwo awarii przyrz du. Pozwoli to zapobiec
nieodwracalnym uszkodzeniom urz dze oraz wyeliminowa ryzyko wypadku w ród personelu obsługi.
DTR.N321.01
2 /5
tel: 091 880 88 80
www.thermopomiar.pl
[email protected]
3. EKSPLOATACJA
Przed rozpocz ciem eksploatacji termostatu niezb dne jest skonfigurowanie parametrów przyrz du.
Parametry zostały podzielone na 4 grupy lub poziomy:
Pozio
m
Zabezpieczenie
Funkcja
0
-
Pomiar temperatury
1
2 sekunda
Ustawianie progu temperatury
2
10 sekund
Programowanie (konfiguracja parametrów)
3
18 sekund
Kalibracja
Po wł czeniu zasilania na wy wietlaczu N321 pojawi si - na 1 sekund - informacja o numerze wersji
oprogramowania. Ta informacja jest istotna w przypadku kontaktu z serwisem technicznym producenta.
Nast pnie termostat zaczyna wy wietla temperatur zmierzon przez czujnik. Ten tryb pracy nazywa si
poziomem pomiaru temperatury (poziomem 0).
Aby przej
do poziomu 1 nale y wcisn
wy wietlaczu nie pojawi si komunikat
nale y ponownie wcisn
Aby przej
klawisz
,
dopóki na
. Aby powróci do pocz tkowego komunikatu (pomiaru temperatury),
.
do poziomu 2 nale y wcisn
nie pojawi si komunikat
i przytrzyma przez 2 sekundy klawisz
i przytrzyma przez 10 sekund klawisz
,
dopóki na wy wietlaczu
. Aby pozosta na tym poziomie, nale y zwolni klawisz
. Ka de kolejne
wci ni cie klawisza
spowoduje przej cie do kolejnego parametru w cyklu tego poziomu. Po osi gni ciu
ko ca listy, termostat powróci do pierwszego poziomu (0). Warto ci parametru mo na ustawia przy pomocy
klawiszy
Uwagi:
oraz
.
1. Aby zachowa ustawienia parametrów nale y wcisn klawisz
, co jednocze nie spowoduje
przej cie do nast pnej pozycji menu na danym poziomie. Ustawienia konfiguracyjne s przechowywane w
pami ci trwałej, odł czenie zasilania termostatu nie powoduje utraty ustawie .
2. Je li przez ponad 20 sekund nie zostanie wci ni ty aden klawisz, termostat zapami ta aktualnie
ustawione warto ci ustawie i powróci do poziomu pomiaru temperatury.
Poziom 1 – Ustawienie progu temperatury
Na tym poziomie dost pny s jedynie parametry ustawianych warto ci ‘setpoints’
. Ich nazwy wy wietlaj si
na przemian z przypisanymi tym parametrom warto ciami. Mo na uzyska odpowiedni warto temperatury dla
ka dej ustawianej warto ci ‘setpoint’ wciskaj c klawisze
i
.
Regulacja temperatury do sterowania WYJ CIEM 1 (OUTPUT 1). Warto
jest
ograniczona przez warto ci zaprogramowane w
i
na poziomie
Ustawiona warto programowania (Konfiguracja parametrów, poziom 2).
1
DTR.N321.01
3 /5
tel: 091 880 88 80
www.thermopomiar.pl
[email protected]
Poziom 2 – Programowanie – Poziom Konfiguracji Parametrów
Na tym poziomie znajduj si parametry konfiguracyjne, definiowane przez u ytkownika, w zale no ci od wymaga
jego układu/systemu. Warto parametrów mo na zmienia przy pomocy klawiszy
wy wietlaczu wy wietli si nazwa parametru na przemian z przypisan mu warto ci .
. Na
Działanie sterowaniem WYJ CIEM 1 / OUTPUT 1:
0 Odwrócone (grzanie)
1 Bezpo rednie (chłodzenie).
Action/
Działanie
Hysteresis/
Histereza
Limit
i
Histereza WYJ CIA 1 / OUTPUT 1: okre la (w stopniach) ró nic pomi dzy temperatur , dla
której WYJ CIE 1 / OUTPUT 1 jest wł czane, a temperatur , dla której jest wył czane.
Offset
Warto przesuni cia (offsetu), która b dzie dodawana do zmierzonej temperatury w celu
kompensacji bł du czujnika.
SP Low
Dolna granica zakresu
.
SP High Górna granica zakresu
.
Limit
Off time
musi by mniejszy ni
musi by wi kszy od
Okre la minimalny czas wył czenia ( off time ) WYJ CIA 1. Kiedy WYJ CIE 1 / OUTPUT 1
zostanie wył czone, pozostanie w tym stanie przez czas równy co najmniej warto ci
.
W przypadku termostatu z wej ciem termopary ten parametr nie jest dost pny.
Ten parametr jest stosowany w systemach chłodzenia, w celu przedłu enia czasu ycia
spr arki.
For heating systems, program
to zero.
Warto wyra ona w sekundach, 0 do 999s.
on time 1
Okre la minimalny czas wy czenia ( on time ) WYJ CIA 1. Kiedy WYJ CIE 1 / OUTPUT 1
zostanie wł czone, pozostanie w tym stanie przez czas równy co najmniej warto ci
.W
przypadku termostatu z wej ciem termopary ten parametr nie jest dost pny.
Ten parametr jest stosowany w systemach chłodzenia, w celu przedłu enia czasu ycia
spr arki.
For heating systems, program
Delay
to zero. Warto
wyra ona w sekundach, 0 do 999s.
Czas opó nienia rozpocz cia sterowania. Po wł czeniu zasilania WYJ CIE 1 / OUTPUT 1 jest
utrzymywane w stanie wył czonym (off) dopóki nie upłynie czas równy warto ci
.
zaprogramowanej w
Paramet ten słu y do zapobiegania jednoczesnemu uruchomieniu wielu spr arek podczas
startu systemu sterowanego termostatem. Warto wyra ona w sekundach, 0 do 250s.
Ten parametr jest dost pny w termostatach, wyposa onych w dodatkowy (na yczenie)
Address/ Adres
DTR.N321.01
interfejs RS485 Modbus RTU. Parametr
znajduje si na poziomie programowania i
pozwala na przypisanie indywidualnego adresu Modbus ka demu urz dzeniu, które jest
wł czone do sieci. Zakres adresów: od 1 do 247.
4 /5
tel: 091 880 88 80
www.thermopomiar.pl
[email protected]
Poziom 3 – Poziom kalibracji
Termostat jest skalibrowany fabrycznie. Poni ej opisane parametry mog by modyfikowane jedynie przez
do wiadczonych pracowników. Aby uzyska dost p do tego menu nale y przytrzyma klawisz
przez co najmniej 18 sekund.
Nie nale y wciska klawiszy
i
,
wci ni ty
je li nie jest zna si BARDZO DOBRZE procedury kalibracyjnej. Aby
powróci do poziomu pomiaru temperatury nale y kilkakrotnie nacisn
klawisz
.
Warto przesuni cia (Offset) warto ci wej ciowej. Okre la dolny próg zakresu pomiarowego
czujnika.
Calibration Low /
Kalibracja
dolnego progu
Kalibracja czuło ci. Okre la górny próg zakresu pomiarowego czujnika.
Calibration High
/ Kalibracja
górnego progu
Serial
number Numer
serii
Serial
number / Numer
serii
Pierwsza połowa numeru serii termostatu.
Druga połowa numeru serii termostatu.
4. WYJ CIE STERUJ CE
Urz dzenie N321 steruje przeka nikiem, który mo na wykorzysta do utrzymania temperatury procesu na
poziomie, ustalonym przez u ytkownika, na drodze zdefiniowania progu temperatury. Dioda sygnalizacyjna P1
wieci si , kiedy wyj cie jest wł czone.
DISPLAY
KEYBOARD
OUTPUT STATUS LED
Rys. 2 – Panel z przodu termostatu
DISPLAY – wy wietlacz; KEYBOARD – klawiatura; OUTPUT STATUS LED – dioda LED, sygnalizuj ca stan
wyj cia.
5. KOMUNIKATY BŁ DÓW
Wyst pienie bł du pomiaru wymusza wył czenie wyj termostatu. Bł dy te mog by spowodowane
nieprawidłowym poł czeniem, awari czujnika (lub przewodu poł czeniowego) lub faktem, e temperatura w
systemie/układzie przekroczyła zakres pomiarowy czujnika.
Poni ej przedstawiono symbole, które s wy wietlane w przypadku wyst pienia bł dów:
Oznacza:
• Zmierzona temperatura przekracza maksymaln warto , dopuszczaln dla czujnika.
• Awaria czujnika Pt1000 lub termopary J.
•
Zwarty termistor NTC.
Oznacza:
• Zmierzona temperatura jest mniejsza ni dolny próg zakresu pomiarowego czujnika.
• Zwarty czujnik Pt1000 lub termopara J
•
DTR.N321.01
Awaria w termistorze NTC.
5 /5
