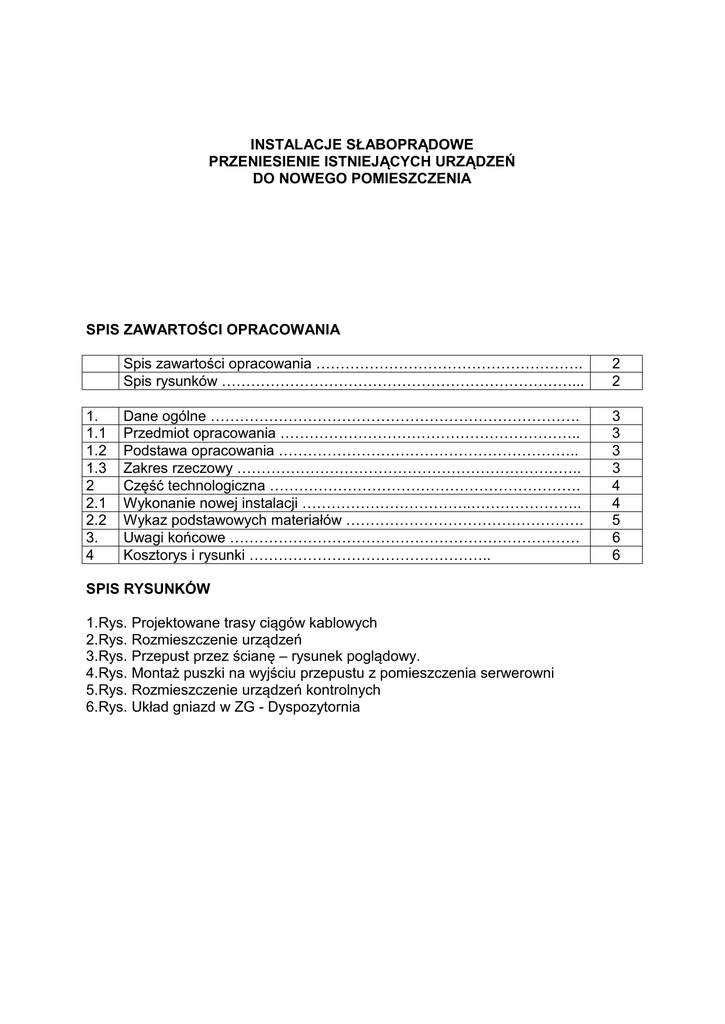

INSTALACJE SŁABOPRĄDOWE
PRZENIESIENIE ISTNIEJĄCYCH URZĄDZEŃ
DO NOWEGO POMIESZCZENIA
SPIS ZAWARTOŚCI OPRACOWANIA
1.
1.1
1.2
1.3
2
2.1
2.2
3.
4
Spis zawartości opracowania .
Spis rysunków ...
2
2
Dane ogólne .
Przedmiot opracowania ..
Podstawa opracowania ..
Zakres rzeczowy ..
Część technologiczna .
Wykonanie nowej instalacji ....
Wykaz podstawowych materiałów .
Uwagi końcowe Kosztorys i rysunki ..
3
3
3
3
4
4
5
6
6
SPIS RYSUNKÓW
1.Rys. Projektowane trasy ciągów kablowych
2.Rys. Rozmieszczenie urządzeń
3.Rys. Przepust przez ścianę – rysunek poglądowy.
4.Rys. Montaż puszki na wyjściu przepustu z pomieszczenia serwerowni
5.Rys. Rozmieszczenie urządzeń kontrolnych
6.Rys. Układ gniazd w ZG - Dyspozytornia
1. Dane ogólne
1.1. Przedmiot opracowania
Przedmiotem niniejszej dokumentacji projektowej jest zmiana lokalizacji urządzeń
monitoringu i komputerowej. Zmiana polega na przeniesieniu urządzeń z
pomieszczenia na parterze budynku do nowego pomieszczenia w przyziemiu.
Pomieszczenia znajdują się w budynku Urzędu Miasta przy ul. Jagiełły 23.
1.2. Podstawa opracowania
1. Zlecenie – Urząd Miasta ul. Zaborska 2, 32-600 Oświęcim.
2. Aktualne plany pomieszczeń,
3. Dane zebrane przez projektanta w terenie,
4. Inwentaryzacja istniejącej sieci wewnętrznej w dotychczasowych
pomieszczeniach.
1.3. Zakres rzeczowy
Do przeniesienia są następujące urządzenia;
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
Nazwa urządzenia
Monitory
Komputery – stacja bazowa
Monitory do komputerów
Switch
Nagrywarka monitoringu wewnętrznego
Centrala alarmowa P-poż
Centrala alarmowa kontroli dostępu
Domofony – monitory podglądy
Rejestrator rozmów – telefon zgłoszeniowy
Jojstick do sterowania monitoringu
UPS
Radio-telefon wraz z zasilaczem stacją bazowa
Fax i doprowadzenie linii telefonicznej
j.m.
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
szt
kpl
kpl
ilość
9
6
6
3
1
2
2
3
1
1
3
1
1
Do przeniesienia należy zaliczyć istniejącą instalację sieci komputerowej i
monitoringu. Ze względu na zmniejszoną odległość przewodów doprowadzonych do
pomieszczenia serwerowni nie ma potrzeby wykonywania nowej instalacji. Przewody
należy przełączać pojedynczo przy przenoszeniu wykazanych urządzeń.
Istniejącą instalację po przeniesieniu należy uzupełnić nowymi przewodami tylko dla
nowych dodatkowych urządzeń.
Nową instalację dla zasilania urządzeń w nowym pomieszczeniu ( korytka kablowe i
zasilanie urządzeń z UPS ) należy wykonać nowymi przewodami typu YDYpżo.
2. Część technologiczna
2.1. Wykonanie nowej instalacji
• Wykonanie przepustu między nowym pomieszczeniem a pomieszczeniem
istniejącej serwerowi o średnicy 100 mm i długości 758 mm.
• Wykonanie przepustu między nowym pomieszczeniem a korytarzem o
średnicy 25 mm i długości 670 mm dla kabla telefonicznego
• Wykonanie montażu korytek kablowych – korytka z przegrodą.
• Montaż osprzętu – gniazda komputerowe i zasilania dedykowanego 230V DC
w zestawach PEL wg rysunku.
• Montaż monitorów na ścianie według rysunku.
• Montaż monitorów instalacji domofonowej
• Do instalacji należy wykorzystać część istniejącej instalacji kablowej sieci
internetowej, komputerowej, domofonowej, monitoringu oraz alarmowej.
• Wykonać nową instalację zasilającą 230V.
• Wykonać nową instalację sterowania monitorów
Trasę projektowanych ciągów rur i sieci pokazano na rysunku Nr 1.
Projektuje się wykonanie następujących prac:
- Wykonanie przepustu dla kabli przez ścianę miedzy pomieszczeniami
istniejącej serwerowni i nowego pomieszczenia dyspozytorni. Przepust o
średnicy 110 mm wykonać przy pomocy wiertnicy. Po założeniu odcinka rury
RHDPEp do wywierconego przepustu, luźne obrzeża wypełnić masą
plastyczną. Końcówki rury przepustowej spiłować po wewnętrznej stronie
usuwając ostre krawędzie. Rys Nr 3 i 4
W nowym pomieszczeniu na wylot rury zamontować puszkę hermetyczną
(460x380x130). Od puszki wyprowadzić ciągi instalacyjne rurami RL-37
według dołączonych rysunków.
-
Wykonanie instalacji rur i puszek dla sieci wewnętrznej zasilającej
przenoszone urządzenia. Rury układać w wykonanych bruzdach pod tynkiem.
Wszystkie odgałęzienia do zestawów gniazd wykonać z puszek pośrednich rozgałęźnych p/t typ Pp/t 5 (130x130x70) zainstalowanych w głównym ciągu.
Podejścia pod urządzenia takie jak centrale, domofony wykonać rurkami na
styk ze ścianą a wypusty zostawić pod instalowanymi urządzeniami.
-
Wykonanie nowej instalacji zasilania dedykowanego z UPS, urządzeń które
powinny mieć podtrzymanie napięcia w razie braku zasilania ze sieci.
Instalację wykonać przewodami YDYżo 3x2,5 wciąganymi do dolnej rury
wykonanej instalacji, kolor powłoki izolacji zewnętrznej powinien być czarny.
-
Wykonanie nowej instalacji sieci słaboprądowej dla doprowadzenia transmisji
do monitorów, domofonów i telefonów oraz urządzeń p.poż i kontroli dostępu.
Przewody słaboprądowe wciągać do górnej rury instalacji podtynkowej.
-
Demontaż i przeniesienie instalacji do centralek P.Poż i kontroli dostępu.
Istniejąca instalacja p.poż i domofonowa zostanie zdemontowana z
poprzedniego pomieszczenia i wciągnięta do miejsca nowej lokalizacji tych
urządzeń. Dłuższe przewody należy skrócić natomiast krótsze należy
wymienić na nowe unikając jakichkolwiek złączek pośrednich. Dotyczy to
przede wszystkim instalacji p.poż i kontroli dostępu oraz instalacji
domofonowej do instalowanych monitorów.
-
Przed przystąpieniem do wykonywania instalacji należy zdemontować
istniejącą instalację elektryczną i słabo-prądową
2.2. Wykaz podstawowych materiałów - (instalacja wewnętrzna)
Zestawienie materiałów i osprzętu
Lp.
Rodzaj materiału
1 Rura RHDPEp 110/6,3
2 Rura sztywna prosta p/t typu RL-37
3 Rura sztywna prosta p/t typu RL-28
4 Rura sztywna prosta p/t typu RL-22
5 Złączka elastyczna do rury elektroinstalacyjnej 22mm
ZCL22
6 Złączka elastyczna do rury elektroinstalacyjnej 28mm
ZCL28
7 Złączka elastyczna do rury elektroinstalacyjnej 37mm
ZCL37
8 Puszka hermetyczna (460x380x130)
9 Puszka rozgałęźna p/t Pp/t 5 (130x130x70)
10 Puszka p/t PK60 z wkrętami pod osprzęt
11 Łączówka rozłączna sucha LSA-Plus 2x10
12 Gniezdnik dla łączówki L2 R = 25 mm
13 Skrzynka metalowa z zamkiem (240x150x100)
14 Przewód YTKSYekw 7x2x0,5
15 Przewód UTPekw 4x2x0,5 kat.5e
16 Gniazdo 2x RJ45 komputerowe
17 Gniazdo RJ45/RJ11
18 Gniazdo HDMI podwójne
19 Gniazdo HDMI + RJ45
19 Gniazdo wtyczkowe z bolcem - DATA
20 Ramka ozdobna typu DR-2
21 Ramka ozdobna typu DR-3
22 Ramka ozdobna typu DR-4
23 Przewód YDYżo 3x2,5 mm2
24 Przewód YDYżo 3x1,5 mm2
25 Kabel do HDMI – HDMI 24AWG wg pomiary po wykonaniu
instalacji ( zakup poszczególnych odcinków) 6 szt kabli
26 Gniazdo na kabel do podłączenia do UPS – GST794SW
Jedn.
m
m
m
m
szt
Ilość
0,6
20,00
16,00
20,00
8
szt
8
szt
12
szt
szt
szt
szt
szt
szt
m
m
szt
szt
szt
szt
szt
szt
szt
szt
m
m
szt
1
11
32
1
1
1
24
160
6
5
3
1
14
1
szt
4
7
100
20
6
Rury instalacyjne
Rury instalacyjne sztywne, proste typu RL, z polichlorku winylu, PCV twardy według
normy PN_EN 61 386-1:2011P: 2.2.4.1 typ lekki. Rura samogasnąca, zakres
temperatury pracy ( -25o do + 60o ).
Rura RL-22
Rura RL-28
Rura RL-37
Złączka elastyczna do rury elektroinstalacyjnej
22mm ZCL22
28mm ZCL28
35mm ZCL37
Puszki i skrzynki
• Puszka hermetyczna montowana na wylocie przepustu przez ścianę typ IAPT685 o wymiarach (460x380x130).
• Puszka łączeniowa pod tynk, głęboka PK-60 PRO z wkrętami i możliwością
łączenia w zestawy. Puszki głębokie p/t pod montaż osprzętu.
• Puszka instalacyjna podtynkowa Pp/t 5 o wymiarach 130x130x70
Osprzęt
• Gniazdo 2x RJ45 komputerowe z osłoną przeciw-kurzową (moduł)
• Gniazdo RJ45/RJ11 komputer + telefon
• Gniazdo HDMI podwójne
• Gniazdo wtyczkowe z bolcem pojedyncze (czerwone) typu DATA
• Ramka ozdobna typu DR-2, DR-3, DR-4
Przewody
Zasilanie gniazd 230VAC z UPS – przewód YDYżo 3x2,5 mm2
Zasilanie central P.poż – przewód YDYżo 3x2,5 mm2
Zasilanie central kontroli dostępu – przewód YDYżo 3x1,5 mm2
Linie telefoniczne i LAN
• Telekomunikacyjny kabel stacyjny o żyłach miedzianych, jednodrutowych, o
izolacji polwinitowej, oraz powłoce polwinitowej i wspólnym ekranie na
ośrodku. YTKSYekw 7x2x0,5. Żyła robocza: miedziana jednodrutowa, okrągła,
o średnicy znamionowej 0,5 mm. Izolacja i powłoka: polwinitowa.
• Przewód komputerowy UTPekw 4x2x0,5 kat.5e
Łączówka rozłączna sucha
Łączówka wyposażona jest w kontakty, które w normalnym trybie pracy są zwarte.
Istnieje możliwość otwarcia obwodu poprzez wpięcie kołka izolującego. Budowa
łączówki umożliwia testowanie połączenia po stronie liniowej i stacyjnej. Łączówki
serii LSA - PLUS można montować tylko na gniezdnikach. Pojemność łączówki: 10
par przewodów ppoż. średnicy żyły 0,35...0,9 mm.
Gniezdnik L2 R = 25 mm
Gniezdnik dla łączówek 2/10 mocowany do podłoża w skrzynce
Skrzynka metalowa
Skrzynka metalowa o wymiarach 240x150x100 zamykana na kluczyk. Gniezdnik
montowany na tylnej ściance skrzynki.
