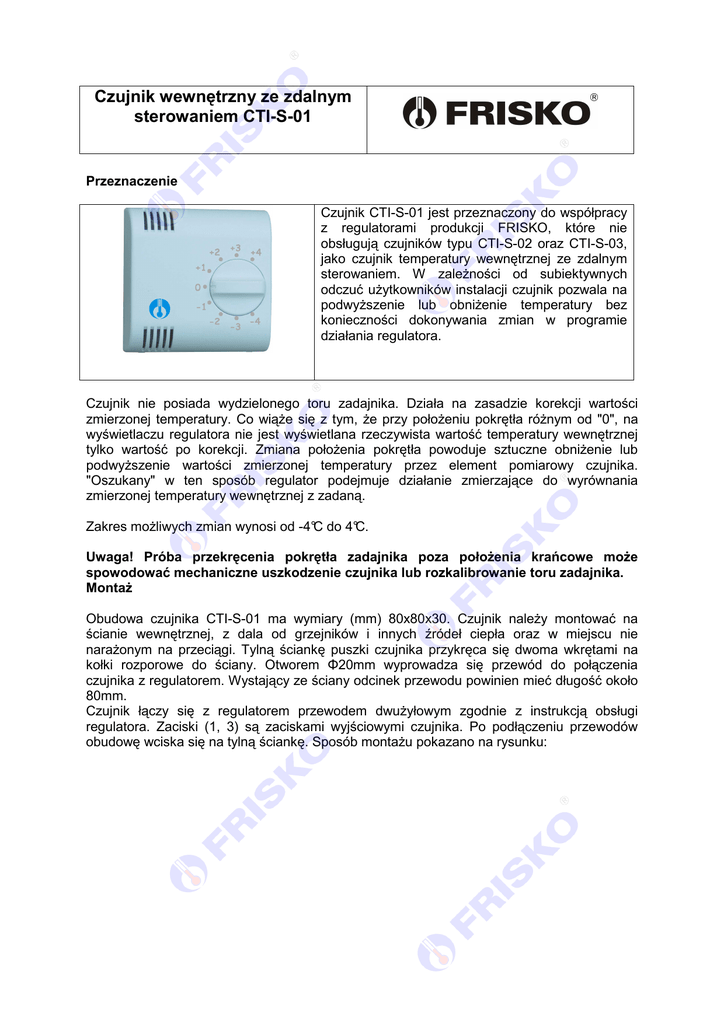

Czujnik wewnętrzny ze zdalnym sterowaniem CTI-S-01

Czujnik wewnętrzny ze zdalnym
sterowaniem CTI-S-01
Przeznaczenie
Czujnik CTI-S-01 jest przeznaczony do współpracy
z regulatorami produkcji FRISKO, które nie
obsługują czujników typu CTI-S-02 oraz CTI-S-03,
jako czujnik temperatury wewnętrznej ze zdalnym
sterowaniem. W zależności od subiektywnych
odczuć użytkowników instalacji czujnik pozwala na
podwyższenie lub obniżenie temperatury bez
konieczności dokonywania zmian w programie
działania regulatora.
Czujnik nie posiada wydzielonego toru zadajnika. Działa na zasadzie korekcji wartości
zmierzonej temperatury. Co wiąże się z tym, że przy położeniu pokrętła różnym od "0", na
wyświetlaczu regulatora nie jest wyświetlana rzeczywista wartość temperatury wewnętrznej
tylko wartość po korekcji. Zmiana położenia pokrętła powoduje sztuczne obniżenie lub
podwyższenie wartości zmierzonej temperatury przez element pomiarowy czujnika.
"Oszukany" w ten sposób regulator podejmuje działanie zmierzające do wyrównania
zmierzonej temperatury wewnętrznej z zadaną.
Zakres możliwych zmian wynosi od -4°C do 4°C.
Uwaga! Próba przekręcenia pokrętła zadajnika poza położenia krańcowe może
spowodować mechaniczne uszkodzenie czujnika lub rozkalibrowanie toru zadajnika.
Montaż
Obudowa czujnika CTI-S-01 ma wymiary (mm) 80x80x30. Czujnik należy montować na
ścianie wewnętrznej, z dala od grzejników i innych źródeł ciepła oraz w miejscu nie
narażonym na przeciągi. Tylną ściankę puszki czujnika przykręca się dwoma wkrętami na
kołki rozporowe do ściany. Otworem Φ20mm wyprowadza się przewód do połączenia
czujnika z regulatorem. Wystający ze ściany odcinek przewodu powinien mieć długość około
80mm.
Czujnik łączy się z regulatorem przewodem dwużyłowym zgodnie z instrukcją obsługi
regulatora. Zaciski (1, 3) są zaciskami wyjściowymi czujnika. Po podłączeniu przewodów
obudowę wciska się na tylną ściankę. Sposób montażu pokazano na rysunku:
wtyczka
W3
przewód
w tynku
Ogólny schemat połączeń elektrycznych przedstawiono niżej:
CTI-S-01
Zadajnik
1 2 3
Czujnik
Regulator
Twe...
